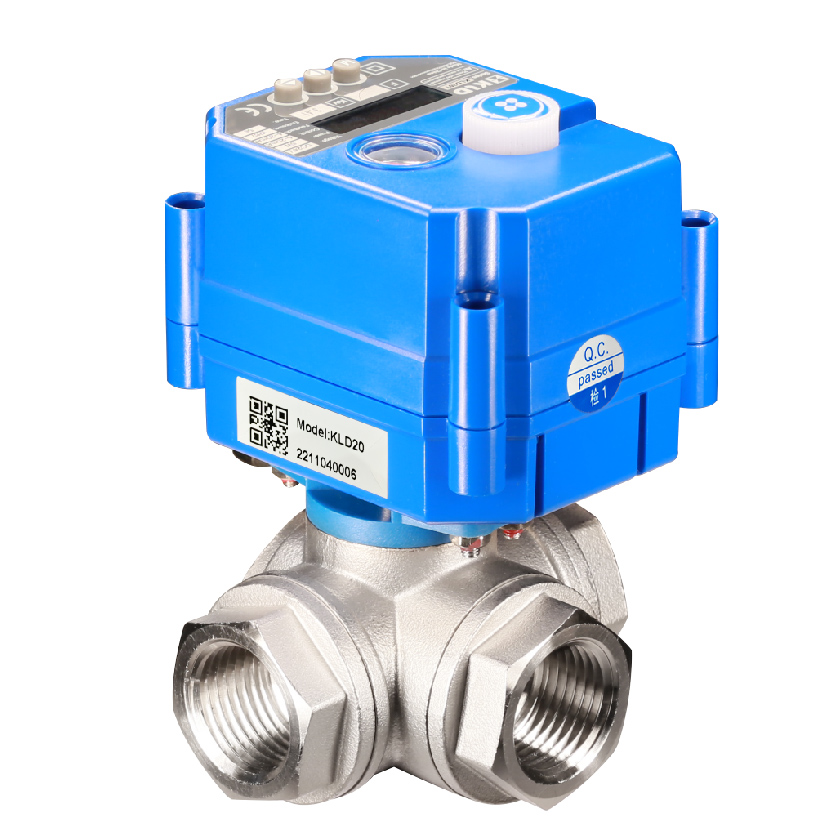

Durch eine schlechte Flusskontrolle werden Ressourcen in Industrie- und Gewerbeanlagen schnell verbraucht. Dies führt zu erheblicher Energieverschwendung, Prozessinstabilität und vorzeitigem Geräteverschleiß. Katastrophale Systemausfälle beginnen oft damit, dass eine einzelne Komponente nicht in der Lage ist, dynamische Flüssigkeitsbedingungen zu bewältigen. Die Auswahl eines Modulationswerts geht weit über die bloße Anpassung von Rohrgrößen und Flanschbewertungen hinaus. Es erfordert eine präzise Abstimmung von Fluiddynamik, Druckverlusten, Materialkompatibilität und Aktuatorreaktion. Ohne das Zusammenspiel dieser Elemente ist eine stabile, wiederholbare Steuerung physikalisch unmöglich. Dieser Leitfaden bietet einen systematischen, technikbasierten Rahmen für die Bewertung, Dimensionierung und Spezifikation des richtigen Modulationsventils . Sie erfahren, wie Sie Prozesskreisläufe optimieren, zerstörerische Flüssigkeitsphänomene verhindern und eine langfristige Zuverlässigkeit bei anspruchsvollen Anwendungen gewährleisten.
Die Dimensionierung ist nicht verhandelbar: Überdimensionierung ist die häufigste Ursache für schlechte Steuerung und Ventiljagen; Eine genaue Berechnung des Durchflusskoeffizienten (Cv) ist obligatorisch.
Die Anwendung bestimmt den Ventiltyp: Kugelventile bieten unübertroffene Präzision, während Kugelventile mit V-Anschluss und Hochleistungs-Absperrklappen kostengünstige Lösungen für spezifische Durchflusseigenschaften und größere Rohrdurchmesser bieten.
Betätigung sorgt für Genauigkeit: Der physische Ventilkörper ist nur so effektiv wie der Antrieb und der intelligente Stellungsregler, der seine Modulation antreibt.
Der Kontext ist wichtig: Die Auswahlkriterien ändern sich dramatisch, je nachdem, ob es sich bei der Anwendung um einen Schwerindustrieprozess oder ein kommerzielles HVAC-/Hydroniksystem handelt.
Risikominderung verlängert die Lebensdauer: Die proaktive Bekämpfung des Differenzdrucks verhindert zerstörerische Phänomene wie Kavitation, Blitzbildung und übermäßigen aerodynamischen Lärm.

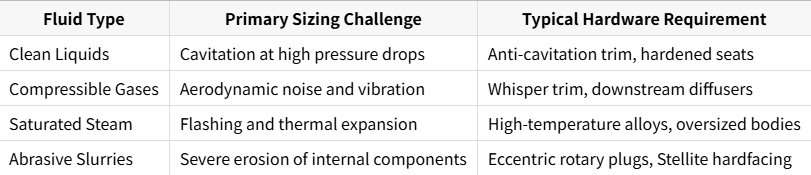

Definieren Sie vor der Auswahl der Ausrüstung die Flüssigkeitsbedingungen des Systems. Identifizieren Sie, ob es sich bei dem Medium um Flüssigkeit, Gas, Dampf oder Schlamm handelt, und bestimmen Sie wichtige Parameter wie Dichte, Viskosität und Betriebstemperatur. Diese Faktoren beeinflussen das Strömungsverhalten und die Gerätedimensionierung. Legen Sie die minimalen, normalen und maximalen Durchflussraten fest, um sicherzustellen, dass das System innerhalb des erforderlichen Regelbereichs betrieben werden kann, und um Spezifikationsfehler zu vermeiden.
Modulationsventile dienen dazu, den Durchfluss kontinuierlich anzupassen, während Ein-/Aus-Ventile nur vollständig öffnen oder schließen. Herkömmliche Kugel- und Kükenhähne eignen sich gut zum Absperren, sind jedoch nicht für eine präzise Durchflussregelung geeignet. Für die Modulation benötigen Sie Ventile, die für eine genaue Positionierung und stabile Steuerung ausgelegt sind.
Berücksichtigen Sie bei der Auswahl eines Modulationsventils Schlüsselfaktoren wie Ansprechgenauigkeit, Bewegungskonsistenz und Durchflusseigenschaften:
Linear: Der Durchfluss ändert sich direkt mit der Ventilöffnung. Geeignet für Anwendungen wie die Füllstandskontrolle von Flüssigkeiten, bei denen die Druckbedingungen stabil sind.
Gleicher Prozentsatz: Kleine Ventilbewegungen führen zunächst zu kleineren Durchflussänderungen, dann zu größeren Änderungen, wenn sich das Ventil öffnet. Dies wird häufig in Heiz-, Kühl- und Druckregelsystemen eingesetzt.
Schnelles Öffnen: Mit einer kleinen Öffnungsbewegung erreicht das Ventil schnell einen hohen Durchfluss. Es wird hauptsächlich für einfache On-Off- oder Fast-Flow-Anwendungen verwendet.
Der Rohrdurchmesser ist ein wichtiger Faktor bei der Auswahl von Ventilen. Kleinere Rohrleitungen, typischerweise unter 4 Zoll, verwenden häufig Durchgangsventile oder Kugelhähne mit Kugelhahn zur präzisen Steuerung. Bei größeren Rohrleitungen, insbesondere über 6–8 Zoll, werden normalerweise Absperrklappen verwendet, da diese leichter und praktischer zu installieren sind.
Bei der Ventilauswahl sollte auch die Flüssigkeitsgeschwindigkeit berücksichtigt werden. Eine zu hohe Geschwindigkeit kann zu Erosion, Lärm und Druckproblemen führen. Halten Sie die Strömungsgeschwindigkeiten von Flüssigkeiten innerhalb sicherer Grenzen und überprüfen Sie den tatsächlichen Rohrinnendurchmesser, da dickere Rohrwände die Geschwindigkeit erhöhen können, indem sie den verfügbaren Strömungsquerschnitt verringern.
Kugelventile werden häufig zur genauen Drosselung eingesetzt, da sie eine hervorragende Kontrolle über Durchflussänderungen bieten. Ihr internes Design ermöglicht eine präzise Bewegung des Stopfens gegen den Sitz, wodurch sie für kritische Prozessanwendungen geeignet sind. Ausbalancierte Stecker und käfiggeführte Designs können die Stabilität verbessern und die Anforderungen an den Aktuator reduzieren.
Die Hauptnachteile sind ihre größere Größe, ihr höheres Gewicht und ein höherer Druckverlust im Vergleich zu Zellenradschleusen. Dies bedeutet, dass sie möglicherweise mehr Installationsraum und Pumpleistung benötigen.
Kugelhähne mit V-Anschluss nutzen eine V-förmige Öffnung in der Kugel, um eine genaue Durchflussregelung zu erreichen. Sie bieten eine hohe Durchflusskapazität und eine dichte Absperrung beim Umgang mit Flüssigkeiten, die Fasern oder Partikel enthalten. Sie werden häufig in Abwasser-, Zellstoff- und Papier- sowie Schlammanwendungen eingesetzt.
Ihre Haupteinschränkung besteht darin, dass in Flüssigkeitssystemen im Vergleich zu Kugelventilen ein höheres Kavitationsrisiko besteht, insbesondere bei großen Druckabfällen.
Absperrklappen sind eine praktische Wahl für Rohrleitungen mit großem Durchmesser, da sie kompakt, leicht und einfach zu installieren sind. Doppelt versetzte und dreifach versetzte Konstruktionen reduzieren den Sitzverschleiß und verbessern die Lebensdauer.
Allerdings ist ihr Regelbereich eingeschränkter als bei Durchgangs- oder Kugelhähnen. Bei hohem Durchfluss können Flüssigkeitskräfte die Ventilpositionierung beeinflussen, daher ist die richtige Dimensionierung des Stellantriebs wichtig.
Diese Kükenventile sind für abrasive und korrosive Medien ausgelegt und eignen sich daher für den Bergbau, die chemische Verarbeitung und Schlammanwendungen. Ihr versetztes Design reduziert die Reibung während des Betriebs und hilft, Sitzschäden zu vermeiden.
Die größte Herausforderung ist ein höheres Betriebsdrehmoment, das korrekt dimensionierte Aktuatoren erfordert, um eine reibungslose und zuverlässige Steuerung zu gewährleisten.

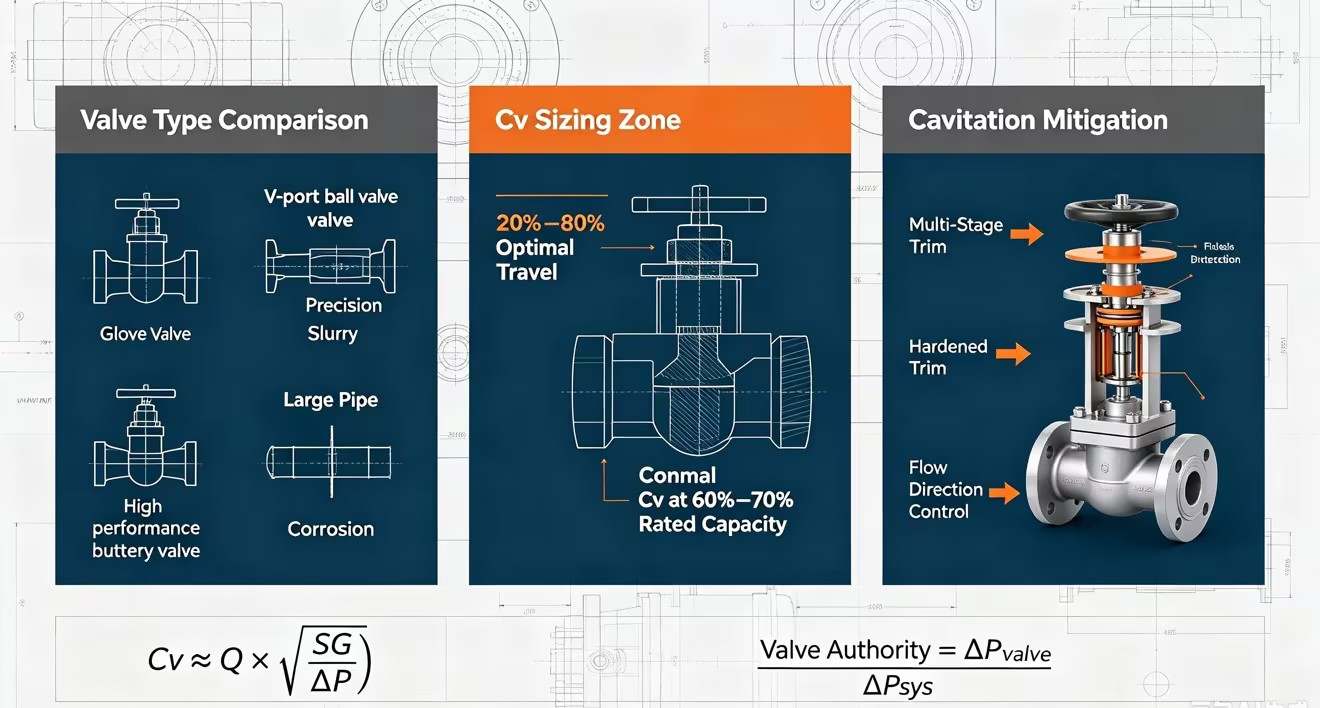

Die genaue Ventildimensionierung hängt von der Berechnung des Durchflusskoeffizienten (Cv) ab, der Durchflussrate, Flüssigkeitseigenschaften und Druckabfall berücksichtigt. Die richtige Ventilgröße sollte einen normalen Betrieb innerhalb eines stabilen Öffnungsbereichs, normalerweise etwa 20–80 %, ermöglichen und ausreichend Einstellraum bieten, während unnötiger Verschleiß vermieden wird. Ingenieure sollten die minimalen, normalen und maximalen Durchflussbedingungen bewerten, um ein Ventil auszuwählen, das eine zuverlässige Regelleistung bietet.
Der Differenzdruck wirkt sich direkt auf die Leistung der Ventilsteuerung und die Anforderungen des Stellantriebs aus. Ein richtig dimensioniertes Ventil benötigt einen ausreichenden Druckabfall, um die Steuerhoheit über das System aufrechtzuerhalten. Wenn die Ventilautorität zu niedrig ist, kann sich die Durchflusscharakteristik ändern und der Regelkreis instabil werden. Die richtige Zuordnung des Druckabfalls trägt dazu bei, einen genauen und konsistenten Betrieb sicherzustellen.
Ventilmaterialien sollten basierend auf der Art der Flüssigkeit, der Temperatur, dem Korrosionsrisiko und den Verschleißbedingungen ausgewählt werden. Kohlenstoffstahl eignet sich für allgemeine Anwendungen, während Edelstahl und Speziallegierungen wie Hastelloy oder Titan für aggressivere Umgebungen verwendet werden. Innenverkleidungsmaterialien und Sitzleckagewerte sollten ebenfalls den Anwendungsanforderungen entsprechen, um eine zuverlässige Leistung ohne unnötige Kostensteigerungen zu gewährleisten.
| Leckageklasse | Maximal zulässige Leckage, | typisches Testmedium |
|---|---|---|
| Klasse II | 0,5 % der Nennkapazität | Luft oder Wasser |
| Klasse III | 0,1 % der Nennkapazität | Luft oder Wasser |
| Klasse IV | 0,01 % der Nennkapazität | Luft oder Wasser |
| Klasse V | 5 x 10^-4 ml/min Wasser pro Zoll Öffnungsdurchmesser pro psi Differenz | Wasser |
| Klasse VI | Blasen pro Minute (variiert je nach Anschlussgröße) | Luft oder Stickstoff |
Industrieventile sind für anspruchsvolle Bedingungen wie hohe Temperaturen, hohen Druck und korrosive Flüssigkeiten konzipiert. HVAC- und Hydroniksysteme konzentrieren sich mehr auf eine stabile Durchflussregelung und Energieeffizienz. In diesen Systemen werden häufig druckunabhängige Regelventile (PICVs) verwendet, da sie Druckänderungen automatisch anpassen und einen konstanten Durchfluss aufrechterhalten.
Pneumatikantriebe werden aufgrund ihrer Zuverlässigkeit, schnellen Reaktion und ihres ausfallsicheren Betriebs häufig eingesetzt. Elektrische Stellantriebe eignen sich für Fernanwendungen ohne Luftversorgung und sorgen für eine genaue Positionierung. Hydraulische Stellantriebe sind für große Ventile konzipiert, die ein hohes Drehmoment, eine starke Kraft und einen schnellen Notbetrieb erfordern.
Intelligente Stellungsregler verbessern die Ventilsteuerung, indem sie die Ventilposition überwachen und die Reaktion des Stellantriebs in Echtzeit anpassen. Sie sorgen für präzise Bewegungen, reduzieren Positionierungsfehler und liefern Diagnosedaten wie Ventilweg und Reibungsbedingungen. Dies trägt zur Verbesserung der Regelstabilität bei und unterstützt die vorausschauende Wartung.
Überprüfen Sie Ihr bestehendes Rohrleitungssystem, um die genauen minimalen, normalen und maximalen Durchflussraten zu ermitteln, bevor Sie Hardwareoptionen bewerten.
Berechnen Sie den erforderlichen Durchflusskoeffizienten (Cv) für alle Betriebsbedingungen, um Ihre Grundkapazität festzulegen und zerstörerische Überdimensionierung zu verhindern.
Wählen Sie einen Ventilkörperstil, der Ihren erforderlichen Durchflusseigenschaften, Druckabfallgrenzen und physikalischen Rohrbeschränkungen entspricht.
Legen Sie Innengarniturmaterialien und Leckageklassen fest, die sich streng an der Korrosivität der Flüssigkeit, der Temperatur und den Absperranforderungen des Systems orientieren.
Installieren Sie einen intelligenten digitalen Stellungsregler, um mechanische Hysterese zu eliminieren, eine präzise Nachführung zu gewährleisten und eine vorausschauende Wartungsüberwachung zu ermöglichen.
A: Ein Modulationsventil passt den Durchflussbereich kontinuierlich an, um die Flüssigkeitsraten präzise zu steuern. Es drosselt den Durchfluss auf Basis eines variablen analogen oder digitalen Signals. Ein Ein-Aus-Ventil funktioniert nur in zwei unterschiedlichen Stellungen: vollständig geöffnet oder vollständig geschlossen. Ein-/Aus-Ventile dienen ausschließlich der Absperrung und nicht der Regulierung von Durchflussraten.
A: Der Cv bestimmt die genaue Durchflusskapazität, die ein Ventil bei einem bestimmten Druckabfall bewältigen kann. Eine genaue Berechnung verhindert eine Überdimensionierung. Übergroße Ventile arbeiten zu nah am Sitz, was zu schnellem Verschleiß, schlechter Steuerungsauflösung und Systeminstabilität führt. Durch die richtige Cv-Dimensionierung wird sichergestellt, dass das Gerät im optimalen Regelbereich arbeitet.
A: Standard-Kugelhähne sind im Allgemeinen aufgrund ihrer hohen Rückgewinnung und nichtlinearen Durchflusseigenschaften für eine präzise Modulation ungeeignet. Allerdings sind charakterisierte Kugelhähne, wie z. B. V-Port-Designs, speziell für die Modulation konzipiert. Sie bieten ein präzises Strömungsprofil und ein hohes Stellverhältnis und eignen sich für anspruchsvolle Drosselanwendungen.
A: Kavitation entsteht, wenn der Flüssigkeitsdruck im Inneren des Ventils unter seinen Dampfdruck fällt und sich Blasen bilden. Wenn sich der Druck stromabwärts erholt, kollabieren diese Blasen heftig. Dieser Einsturz erzeugt örtlich begrenzte Stoßwellen, die die Innenverkleidung und Rohrleitungen schwer beschädigen können. Um diesem Phänomen vorzubeugen, werden mehrstufige Beschnitte eingesetzt.
A: Pneumatikantriebe werden bevorzugt, wenn Sie schnelle Reaktionszeiten, bewährte Zuverlässigkeit und mechanische Ausfallsicherheit durch robuste Federrückführungen benötigen. Wenn keine Instrumentenluft verfügbar ist oder eine präzise digitale Integration erforderlich ist, ohne dass eine neue pneumatische Infrastruktur installiert werden muss, werden elektrische Aktuatoren eingesetzt.
