Die Ventilauswahl wirkt sich direkt auf die Systemstabilität, Sicherheit und Betriebseffizienz aus. Die Wahl zwischen Isolierung und Regulierung verändert die Fluiddynamik und die Systemlebensdauer. Die falsche Anwendung eines Ventilprofils birgt erhebliche technische Risiken. Die Überspezifizierung eines einfachen Isolationspunkts mit einer komplexen Steuereinheit erhöht den Wartungsaufwand und fügt unnötige Fehlerpunkte hinzu. Die Unterspezifikation eines dynamischen Regelkreises durch die Installation eines einfachen Binärventils führt zu Prozessinstabilität, starkem Wasserschlag, beeinträchtigten Sicherheitsverriegelungen und vorzeitigem mechanischem Verschleiß. Ingenieure müssen eine strenge technische Bewertung durchführen, um die genauen Anforderungen ihres Rohrleitungsnetzes zu ermitteln. Das Verständnis der grundlegenden Mechanismen eines modulierenden Ventils im Vergleich zum Ein-Aus-Wert stellt sicher, dass die Systemarchitektur den betrieblichen Anforderungen entspricht. Diese Bewertung erfordert die Analyse der Strömungsdynamik, der Feedback-Anforderungen des Regelkreises und der physikalischen Eigenschaften der Prozessmedien, um zwischen binärer Isolierung und proportionaler Steuerung zu wählen.
Betriebliche binäre vs. proportionale Steuerung: Ein Ein/Aus-Ventil arbeitet ausschließlich bei 0 % oder 100 % Öffnung zur Systemisolierung, während sich ein modulierendes Ventil kontinuierlich über das gesamte Durchflussspektrum anpasst, um bestimmte Prozesssollwerte aufrechtzuerhalten.
Erläuterung der Terminologie: In der Branchenliteratur werden Modulationsventile häufig als „Steuerventile“ bezeichnet, während Auf-Zu-Ventile als Absperr- oder Blockventile kategorisiert werden.
Betätigungs- und Signalkomplexität: Modulationsventile erfordern kontinuierliche Steuersignale (z. B. 4–20 mA, HART oder Feldbus) und Stellungsregler für die Rückmeldung, was sie von Natur aus komplexer macht als die einfachen diskreten Signale, die für Auf/Zu-Ventile verwendet werden.
Kosten- und Wartungsunterschiede: Die anfänglichen Beschaffungs-, Kalibrierungs- und Lebenszykluswartungskosten von Modulationsventilen sind deutlich höher; Sie sollten nur dort eingesetzt werden, wo eine präzise Durchfluss-, Temperatur- oder Druckregelung unbedingt erforderlich ist.
Anwendungsspezifität: Einschaltventile sind der Industriestandard für Notabschaltung (ESD), Chargenbefüllung und Sicherheitsleitung, während Modulationsventile für dynamische Prozessschleifen und kontinuierliches Mischen obligatorisch sind.
Ein Auf/Zu-Ventil funktioniert ausschließlich als binäres Gerät. Seine Betriebsparameter sind auf zwei unterschiedliche Zustände beschränkt: vollständig geöffnet, um maximalen Durchfluss zu ermöglichen, oder vollständig geschlossen, um den Durchfluss vollständig zu stoppen. Diese binäre Natur macht es zum primären Mechanismus für die positive Isolierung innerhalb eines Rohrleitungsnetzes. Bei geöffnetem Ventil schließt die Innenbohrung typischerweise bündig mit der Rohrleitung ab. Dieses Design mit vollem Anschluss minimiert den Druckabfall und ermöglicht einen ungehinderten Durchfluss der Flüssigkeit. Im geschlossenen Zustand greift der Dichtungsmechanismus vollständig in die Ventilsitze ein, um jegliche Flüssigkeitsmigration über die Grenze hinweg zu verhindern.
Die Hauptfunktion dieses Ventiltyps besteht im Geräteschutz, der Systemwartung und der uneingeschränkten Durchflussführung. Betreiber verlassen sich auf diese Ventile, um bestimmte Abschnitte einer Anlage für Wartungszwecke zu isolieren, ohne die gesamte Anlage herunterzufahren. Sie dienen als Sicherheitsbarrieren in Notabschaltsystemen und stoppen den Fluss gefährlicher Stoffe schnell. Zu den gängigen mechanischen Profilen, die für diese spezielle Aufgabe entwickelt wurden, gehören Standard-Kugelhähne, Absperrschieber und Hochleistungs-Absperrklappen. Bei diesen Konstruktionen liegt der Schwerpunkt auf einem freien Strömungsweg und robusten Sitzflächen, die im vollständig geschlossenen Zustand hohen Differenzdrücken standhalten können. Beispielsweise bietet ein zapfenmontierter Kugelhahn eine hervorragende Hochdruckisolierung, da die Kugel verankert ist und der Leitungsdruck den stromaufwärtigen Sitz gegen die Kugel drücken kann, um eine dichte Abdichtung zu gewährleisten.
Ein Modulationsventil sorgt für eine proportionale Durchflussregelung. Es verfügt über die mechanische und elektrische Fähigkeit, eine Position zwischen 0 % und 100 % offen zu halten. Anstatt den Durchfluss einfach zu starten oder zu stoppen, drosseln diese Ventile das Prozessmedium, um bestimmte stromabwärtige Bedingungen zu erreichen. Sie fungieren als Stellglied in einem Regelsystem. Eine speicherprogrammierbare Steuerung (SPS) oder ein verteiltes Steuerungssystem (DCS) überwacht kontinuierlich Prozessvariablen wie Temperatur, Druck oder Durchflussrate. Der Regler vergleicht die tatsächliche Variable mit dem gewünschten Sollwert, berechnet den Fehler mithilfe eines Proportional-Integral-Derivative (PID)-Algorithmus und sendet ein entsprechendes Signal an das Ventil, um seine Position anzupassen.
Mechanische Profile für Modulationsaufgaben wurden speziell für die raue Realität der kontinuierlichen Drosselung entwickelt. Zu den typischen Ausführungen gehören Durchgangsventile, Kugelhähne mit V-Anschluss und Exzenterkegelventile. Die Innengarnitur dieser Ventile ist hochspezialisiert. Wenn Flüssigkeit durch ein teilweise geöffnetes Ventil gedrückt wird, erhöht sich die Geschwindigkeit, während der Druck sinkt. Diese physikalische Veränderung führt häufig zu Kavitation oder starken aerodynamischen Geräuschen. Modulierende Ventilgarnituren verfügen über eine individuelle Strömungscharakterisierung, Antikavitationskäfige und geräuschdämpfende Designs, um diese zerstörerische Fluiddynamik zu bewältigen. Ein käfiggeführtes Absperrventil verwendet beispielsweise einen perforierten Zylinder, um den Durchfluss in kleinere Ströme aufzuteilen, wodurch die kinetische Energie reduziert und verhindert wird, dass Kavitationsblasen am Ventilkörper implodieren.

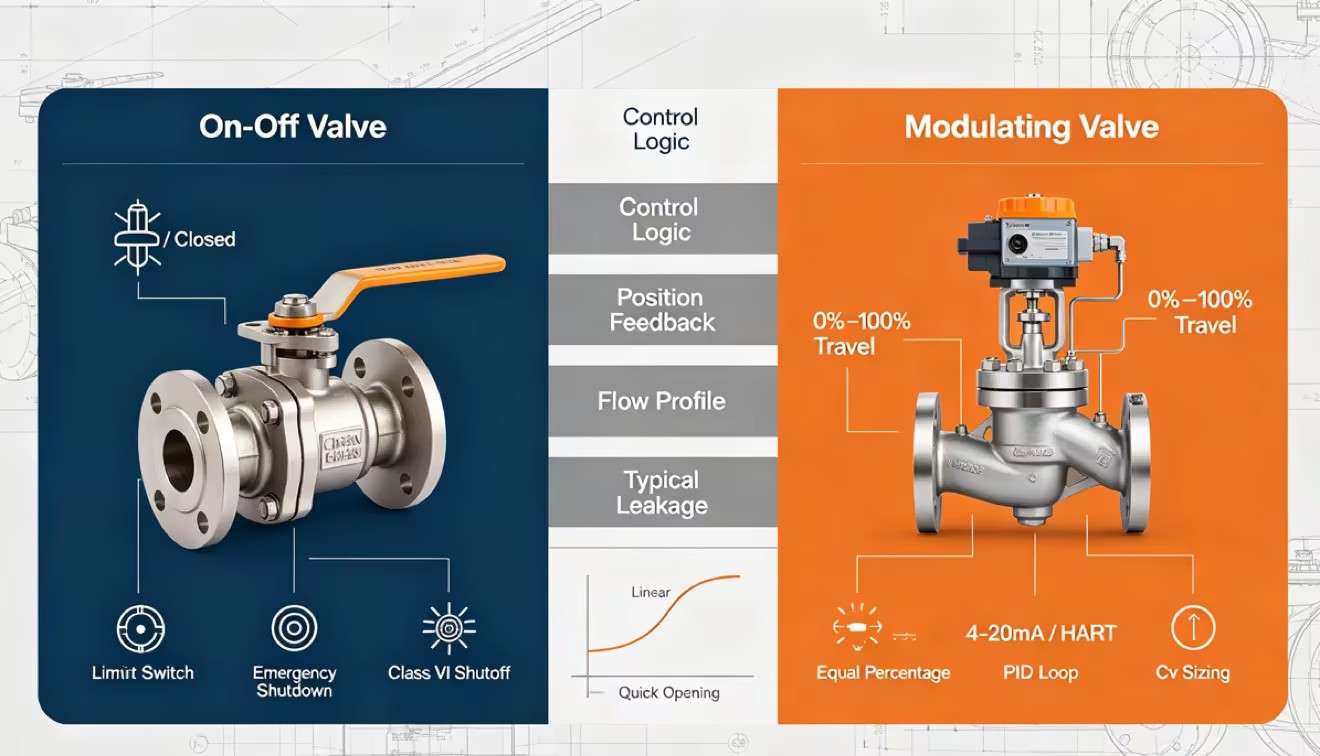

| Technisches Merkmal | On-Off-Ventil | Modulationsventil |
|---|---|---|
| Primäre Funktion | Positive Isolierung und Flussführung | Proportionale Steuerung von Prozessvariablen |
| Betriebszustände | 0 % (geschlossen) oder 100 % (offen) | Jede Position zwischen 0 % und 100 % |
| Betätigungssignal | Diskret (24 V DC, 120 V AC, pneumatischer Impuls) | Analog (4-20 mA) oder digital (HART, Feldbus) |
| Feedback-Mechanismus | Endschalter oder Näherungssensoren | Elektropneumatischer oder digitaler Stellungsregler |
| Typische Leckageklasse | ANSI Klasse VI (Blasendicht) | ANSI-Klasse III, IV oder V (technische Leckage) |
Der entscheidende technische Kontrast liegt im Bewegungsbereich. Ein Ein-Aus-Ventil arbeitet in diskreten Endzuständen. Der Übergang vom vollständig sitzenden Zustand zum vollständig gelösten Zustand bietet keine zuverlässige Zwischenpositionierung. Der Versuch, ein Standard-Binärventil in einer 50 % offenen Position zu halten, führt zu unregelmäßigem Durchfluss und schneller mechanischer Verschlechterung. Die Flüssigkeitsgeschwindigkeit erodiert die weichen Sitze und zerstört die Isolierfähigkeit des Ventils. Modulierende Ventile ermöglichen eine hochauflösende Positionierung. Sie nehmen Mikroeinstellungen vor – manchmal nur 0,1 % des Gesamthubs –, um den Flüssigkeitsdurchgang zu optimieren.
Die Strömungseigenschaften sind ausschließlich für modulierende Anwendungen von Bedeutung. Diese Eigenschaften definieren die mathematische Beziehung zwischen dem prozentualen Hub des Ventils und seiner Durchflusskapazität (Cv). Eine lineare Kennlinie sorgt für einen Durchfluss, der direkt proportional zum Ventilhub ist. Eine gleichprozentige Kennlinie stellt sicher, dass gleiche Ventilhubschritte zu gleichen prozentualen Änderungen des vorhandenen Durchflusses führen. Diese spezielle Kurve ist äußerst effektiv, um die Stabilität des Regelkreises bei unterschiedlichen Druckabfällen aufrechtzuerhalten. Die Schnellöffnungseigenschaften sorgen für maximalen Durchfluss bei minimalem Anfangsweg und werden gelegentlich bei bestimmten Entlüftungsanwendungen eingesetzt. Binärventile nutzen diese technischen Durchflusskurven nicht, da sie nicht zum Drosseln ausgelegt sind.
Signalanforderungen bestimmen die elektrische Architektur der Ventilinstallation. Binäre Absperrventile basieren auf diskreten Spannungs- oder Pneumatikimpulsen. Ein einfaches 24-V-Gleichstrom- oder 120-V-Wechselstromsignal aktiviert einen Magneten, der die Instrumentenluft zum Öffnen oder Schließen des Stellantriebs leitet. Das Steuerungssystem muss lediglich einen einfachen „Run“- oder „Stopp“-Befehl ausgeben. Modulationsventile erfordern analoge oder digitale Kommunikationsprotokolle. Der Industriestandard bleibt das 4-20-mA-Analogsignal, wobei 4 mA für vollständig geschlossen und 20 mA für vollständig geöffnet steht. Moderne Installationen nutzen häufig digitale Protokolle wie HART, Foundation Fieldbus oder Profibus. Diese digitalen Netzwerke übertragen neben umfangreichen Diagnosedaten auch das primäre Steuersignal.
Die Aktuatormechanik unterscheidet sich je nach Einschaltdauer erheblich. Einfache pneumatische oder elektrische Stellantriebe für Absperrventile bleiben über lange Zeiträume im Ruhezustand. Sie werden aktiviert, erreichen ihren Endzustand und halten den Druck aufrecht. Modulierende elektrische Stellantriebe erfordern Dauerbetriebswerte. Sie bewältigen ständige Mikroeinstellungen, die vom PID-Regler vorgegeben werden, ohne dass der Motor überhitzt. Diese Stellantriebe verfügen über ein spezielles Getriebe, eine robuste Wärmeableitung und Hochfrequenz-Start/Stopp-Funktionen, um die unerbittliche Pendelbewegung zu bewältigen, die zur Aufrechterhaltung enger Prozesssollwerte erforderlich ist. Pneumatische Modulationsantriebe verwenden Rollmembranen anstelle von Standardkolben, um Stick-Slip-Reibung bei kleinen Bewegungen zu vermeiden.
Hubzeitparameter dienen völlig unterschiedlichen betrieblichen Zielen. Binäre Ventile erfordern oft eine schnelle Betätigungsfähigkeit. In einem Notfall-Abschaltszenario muss ein Absperrventil möglicherweise in weniger als einer Sekunde von vollständig geöffnet auf vollständig geschlossen umgestellt werden, um einen Rohrbruch zu isolieren oder eine außer Kontrolle geratene chemische Reaktion zu stoppen. Pneumatikantriebe, die mit Schnellentlüftungsventilen ausgestattet sind, lassen die Luft sofort ab, um diese Hochgeschwindigkeitsanforderungen zu erfüllen. Für diese schnell wirkenden Vierteldrehungsanwendungen werden häufig Zahnstangenantriebe ausgewählt.
Modulierende Ventile nutzen bewusst gedämpfte Hubgeschwindigkeiten. Eine schnelle Bewegung in einem Regelkreis führt dazu, dass die Prozessvariable über den Sollwert hinausschießt. Dies führt zu kontinuierlichen Schwingungen und Systeminstabilität. Aktuatoren an Modulationsventilen sind darauf ausgelegt oder eingeschränkt, sich reibungslos und vorhersehbar zu bewegen. Diese kontrollierte Geschwindigkeit ermöglicht es dem PID-Regler, die Prozessreaktion zu lesen, den Fehler neu zu berechnen und aktualisierte Befehle auszugeben, ohne dass es zu hydraulischen Stößen oder unregelmäßigen Durchflussschwankungen kommt.
Die Überprüfung des Ventilstatus erfordert je nach Ventiltyp unterschiedliche Instrumente. Absperrventile verwenden einfache Endschalter oder Näherungssensoren. Diese diskreten Geräte werden nur ausgelöst, wenn der Ventilschaft das absolute Ende seines Hubs erreicht. Sie senden eine binäre Bestätigung zurück an die Leitwarte, dass das Ventil definitiv geöffnet oder geschlossen ist. Bleibt das Ventil bei 95 % Öffnung hängen, greift der Endschalter nicht ein und macht den Bediener auf einen mechanischen Fehler aufmerksam.
Modulierende Aufbauten erfordern den Einsatz von Ventilstellungsreglern. Ein Stellungsregler fungiert als lokaler Regelkreis, der direkt am Ventil montiert ist. Es empfängt das Befehlssignal vom Haupt-DCS (z. B. 12 mA für 50 % geöffnet) und vergleicht es über eine mechanische Verbindung oder einen berührungslosen Magnetsensor mit der tatsächlichen physischen Position des Ventilschafts. Befindet sich die Spindel nur bei 48 %, passt der Stellungsregler automatisch den pneumatischen Ausgang an den Aktuator an, bis die physikalische Position perfekt mit dem Befehlssignal übereinstimmt. Diese Rückkopplungsschleife eliminiert Fehler, die durch Packungsreibung, unterschiedliche Prozessdrücke oder aerodynamische Kräfte, die auf die Ventilgarnitur wirken, verursacht werden.
Bestimmte industrielle Prozesse machen die Modulation grundsätzlich nicht verhandelbar. Wärmetauscher erfordern eine genaue Temperaturkontrolle, um eine Verschlechterung des Produkts zu verhindern. Dies erfordert ein Ventil, das den Dampf- oder Kühlwasserfluss kontinuierlich regeln kann. Kontinuierliche Chemikaliendosierungssysteme basieren auf einer proportionalen Steuerung, um genaue pH-Werte oder Mischungsverhältnisse aufrechtzuerhalten. Druckreduzierstationen müssen sich sofort an schwankende Vordrücke anpassen, um eine konstante Ausgangsleistung zu liefern. In diesen Szenarien würde ein Binärventil starke Schwankungen der Prozessvariablen verursachen, die Produktqualität beeinträchtigen und die Rohrleitungen belasten.
Die Prozessstabilität hängt stark von der mechanischen Auflösung der modulierenden Baugruppe ab. Unter Totzone versteht man den Bereich, in dem das Eingangssignal variiert werden kann, ohne dass es zu einer erkennbaren Änderung der Ventilposition kommt. Die Hysterese beschreibt den Unterschied in der Ventilposition für ein bestimmtes Signal, abhängig davon, ob das Signal zunimmt oder abnimmt. Hochwertige Modulationsventile minimieren Totzone und Hysterese. Dadurch wird sichergestellt, dass selbst die kleinste Reglerausgabe zu einer präzisen physikalischen Anpassung führt und die Prozessvariable auf dem Sollwert fixiert bleibt.
Wenn sich die betriebliche Priorität von der Regulierung auf die absolute Eindämmung verlagert, werden binäre Ventile obligatorisch. Notabschaltventile (ESDV) sind die entscheidende letzte Verteidigungslinie in gefährlichen Umgebungen. Sie sind im Normalbetrieb vollständig geöffnet und müssen bei Empfang eines Auslösesignals einwandfrei schließen. Block-and-Bleed-Systeme nutzen eine Folge binärer Ventile, um sicherzustellen, dass keine Flüssigkeit in einen zu wartenden Rohrabschnitt eindringt. Die Tanklagerführung erfordert klare, uneingeschränkte Fließwege, um große Produktmengen ohne Druckverlust zwischen Lagerbehältern zu transportieren.
Sicherheitsnormen schreiben strenge Abschaltklassifizierungen für diese Anwendungen vor. Safety Integrity Level (SIL)-Bewertungen bewerten die Zuverlässigkeit einer sicherheitstechnischen Funktion. Ventile, die in SIL-bewerteten Kreisläufen verwendet werden, müssen bei Bedarf eine außergewöhnlich geringe Ausfallwahrscheinlichkeit aufweisen. Die Einfachheit eines binären Stellantriebs in Kombination mit einem robusten Absperrventil bietet die vorhersehbare, wiederholbare Leistung, die zur Erfüllung strenger Sicherheitszertifizierungen erforderlich ist.
Die Erwartungen an die innere Abdichtung unterscheiden sich zwischen den beiden Ventilkategorien erheblich. Absperrventile dienen der blasendichten Absperrung. Gemäß der Norm ANSI/FCI 70-2 erfüllen diese Ventile typischerweise die Anforderungen der Klasse VI. Sie nutzen elastische Weichsitze aus PTFE, PEEK oder Elastomeren, um selbst bei hohem Differenzdruck keine sichtbare Leckage zu gewährleisten. Diese absolute Abdichtung verhindert Kreuzkontaminationen und schützt das Personal bei nachgelagerten Wartungsarbeiten.
Modulierende Regelventile geben der Drosselleistung Vorrang vor der absoluten Abdichtung. Ihre Innenverkleidungen bestehen oft vollständig aus gehärteten Metallen wie Stellite, um den Erosionskräften von Hochgeschwindigkeitsflüssigkeiten und Kavitation standzuhalten. Sitzflächen aus Metall auf Metall erreichen selten einen blasendichten Zustand. Modulationsventile weisen typischerweise Leckraten der ANSI-Klasse III, IV oder V auf. Bei einem Ventil der Klasse IV können beispielsweise im vollständig geschlossenen Zustand 0,01 % der Nennkapazität des Ventils über den Sitz hinaus entweichen. Diese technischen Leckraten sind akzeptabel, da die Hauptaufgabe des Ventils in der dynamischen Steuerung und nicht in der Sackgassenisolierung besteht. Wenn in einem Regelkreis eine dichte Absperrung erforderlich ist, installieren Ingenieure ein spezielles binäres Absperrventil direkt vor dem Modulationsventil.
Moderne verteilte Steuerungssysteme (DCS) und speicherprogrammierbare Steuerungen (SPS) integrieren beide Ventiltypen, der Datenaustausch variiert jedoch. Die Integration eines Binärventils erfordert eine minimale E/A-Kapazität. Normalerweise benötigen Sie einen digitalen Ausgang zur Steuerung des Magnetventils und zwei digitale Eingänge zum Auslesen der offenen/geschlossenen Endschalter. Diese Einfachheit macht die Skalierung einer Anlage mit Hunderten von Isolationspunkten einfach und zuverlässig.
Intelligente Modulationsventile bieten erhebliche Vorteile bei der Datenerfassung. Digitale Stellungsregler, die HART- oder Feldbus-Protokolle nutzen, übertragen eine Fülle von Diagnoseinformationen zurück an den Kontrollraum. Wartungsteams überwachen den Gesamthub des Schafts, die Anzahl der Umkehrungen, Schwankungen des Versorgungsdrucks und die Analyse der internen Reibung. Diese Daten ermöglichen vorausschauende Wartungsstrategien. Techniker erkennen eine sich verschlechternde Packung oder einen Antriebsverschleiß, lange bevor das Ventil im Einsatz tatsächlich ausfällt. Während diese Integration eine komplexere Programmierung und eine höhere Bandbreite erfordert, ist die gewonnene Betriebsintelligenz für kritische Regelkreise von unschätzbarem Wert.
Der Einbau eines Regelventils dort, wo eine einfache Isolierung ausreicht, stellt einen erheblichen technischen Fehltritt dar. Die Verwendung eines komplexen Steuerventils mit digitalem Stellungsregler und spezieller Innengarnitur für einen einfachen Tankfüllvorgang führt zu unnötigen Fehlerquellen. Der Dauerbetrieb-Aktuator und die empfindlichen pneumatischen Relais erfordern sauberere Instrumentenluft und eine häufigere Kalibrierung als ein einfaches Ein-Aus-Magnetventil. Diese Überspezifikation verkompliziert die Steuerungsarchitektur und erhöht die Wahrscheinlichkeit ungeplanter Ausfallzeiten aufgrund von Gerätefehlfunktionen.
Zur Abhilfe ist vor der Spezifikation eine strenge Überprüfung des Rohrleitungs- und Instrumentierungsdiagramms (P&ID) und des PID-Schleifens erforderlich. Ingenieure müssen überprüfen, ob die Proportionalregelung tatsächlich durch die Prozesschemie oder Thermodynamik vorgegeben wird. Wenn der Prozess nur den Transport von Flüssigkeit von Punkt A nach Punkt B erfordert, ohne die Durchflussrate in Echtzeit zu regulieren, ist ein Standard-Absperrventil die richtige technische Wahl.
Der Versuch, ein schnell wirkendes Binärventil zur Pseudosteuerung oder Drosselung zu verwenden, birgt erhebliche mechanische und hydraulische Gefahren. Standard-Kugel- oder Schieberventile verfügen über nichtlineare Durchflusseigenschaften. Ein leichtes Öffnen führt zu einem massiven, unvorhersehbaren Flüssigkeitsschwall. Die Drosselung eines Standardventils mit weichem Sitz führt dazu, dass die Hochgeschwindigkeitsflüssigkeit die Polymersitze erodiert, wodurch die Fähigkeit des Ventils, dicht zu schließen, dauerhaft zerstört wird. Das schnelle Schließen eines Binärventils bei hohen Durchflussraten führt zu starken Wasserschlägen. Diese plötzliche Geschwindigkeitsänderung sendet zerstörerische Stoßwellen durch das Rohrleitungssystem, die zum Bruch von Verbindungen und zur Beschädigung von Pumpen führen können.
Um diese strömungsdynamischen Probleme zu mildern, müssen Ingenieure Hubgeschwindigkeitssteuerungen implementieren. Der Einbau pneumatischer Abluftdrosseln an binären Stellantrieben verlangsamt die Schließgeschwindigkeit, leitet die kinetische Energie der Flüssigkeit ab und verhindert Wasserschläge. Wenn der Prozess allmähliche Änderungen der Strömungsgeschwindigkeit oder eine Zwischenpositionierung erfordert, ist die Aufrüstung auf ein richtig dimensioniertes Modulationsventil mit charakterisierter Innengarnitur die einzig sichere technische Lösung.
Modulationsventile sind in hohem Maße auf eine genaue Signalübertragung angewiesen. Analoge 4-20-mA-Signale sind anfällig für elektromagnetische Störungen (EMI) und Hochfrequenzstörungen (RFI), die von in der Nähe befindlichen Frequenzumrichtern, großen Motoren oder Hochspannungsleitungen erzeugt werden. Signalrauschen führt dazu, dass der Ventilstellungsregler schwankende Befehle liest, was zu unregelmäßigen Ventilbewegungen und instabilen Durchflussraten führt. Bei den mechanischen Verbindungen innerhalb des Stellungsreglers kommt es im Laufe der Zeit zu Kalibrierungsabweichungen aufgrund von Vibrationen und Temperaturschwankungen.
Zur Minderung von Signalstörungen sind die strikte Einhaltung der Standards für die Instrumentenverkabelung und routinemäßige Wartungsprüfungen erforderlich. Befolgen Sie diese Schritte, um die Signalintegrität sicherzustellen:
Überprüfen Sie die Erdung der Abschirmung am DCS-Schrank, um das Analogsignal von externen Störungen zu isolieren.
Überprüfen Sie die Gestänge und Rückmeldungsarme des Stellungsreglers auf mechanischen Verschleiß oder lockere Verbindungen.
Führen Sie einen Sprungantworttest durch, um zu prüfen, ob die Ventilbaugruppe eine übermäßige Hysterese oder Totzone aufweist.
Rüsten Sie die Steuerungsarchitektur auf digitale Kommunikationsprotokolle auf, um die Verschlechterung des Analogsignals vollständig zu verhindern.
Programmieren Sie intelligente Positionierer so, dass sie während geplanter Ausfallzeiten Selbstkalibrierungsroutinen ausführen.
Prüfen Sie die P&ID Ihrer Anlage, um kritische Isolationspunkte klar von dynamischen Regelkreisen zu trennen, bevor Sie neue Geräte spezifizieren.
Berechnen Sie den erforderlichen Durchflusskoeffizienten (Cv) für minimale und maximale Durchflussbedingungen, um sicherzustellen, dass jedes ausgewählte Modulationsventil innerhalb seines optimalen Regelbereichs arbeitet.
Geben Sie eine Absperrung der ANSI-Klasse VI für jedes Ventil an, das für Notabschaltung, Block-and-Bleed oder Wartungsisolierung vorgesehen ist.
Rüsten Sie analoge 4-20-mA-Regelkreise auf digitale HART- oder Feldbus-Protokolle auf, wenn in Ihrer Einrichtung häufig Signalstörungen auftreten oder eine erweiterte prädiktive Diagnose erforderlich ist.
A: Nein. Die Verwendung eines Auf/Zu-Ventils, wie eines Standardschiebers oder Kugelhahns, zur Drosselung führt zu vorzeitigem Sitzverschleiß, starker Kavitation und schlechter Durchflusskontrolle. Diesen Ventilen mangelt es an speziellen Strömungseigenschaften, was bedeutet, dass leichte Bewegungen zu unvorhersehbaren Strömungsstößen führen. Die Hochgeschwindigkeitsflüssigkeit erodiert schnell die Dichtflächen und zerstört so die Fähigkeit des Ventils, eine positive Isolierung zu gewährleisten.
A: Der Industriestandard bleibt das 4-20-mA-Analogsignal, wobei 4 mA das Ventil vollständig geschlossen und 20 mA vollständig geöffnet befiehlt. Moderne Industrieanlagen nutzen zunehmend digitale Alternativen wie HART, Foundation Fieldbus und Profibus, die das Steuersignal zusammen mit wertvollen Diagnose- und Kalibrierungsdaten übertragen.
A: Modulationsventile erfordern hochspezialisierte Komponenten. Sie verwenden speziell gefertigte Drosselblenden, die Kavitation und Lärm mindern sollen. Sie benötigen Aktuatoren für den Dauerbetrieb, die konstante Mikroeinstellungen ohne Überhitzung durchführen können, und sie müssen über elektropneumatische oder digitale Stellungsregler verfügen, um eine genaue mechanische Rückmeldung im geschlossenen Regelkreis zu ermöglichen.
A: Im Allgemeinen nein. Während einige Modulationsventile eine dichte Absperrung erreichen, liegt der Schwerpunkt ihrer Konstruktion in erster Linie auf der Durchflussregelung. Sie verwenden oft Metall-auf-Metall-Sitze, um erosiver Drosselung standzuhalten, was zu Leckageraten der ANSI-Klasse IV oder V führt. Für eine kritische, blasendichte Isolierung werden spezielle Auf-Zu-Ventile mit Weichsitzen bevorzugt.
A: Die Konvertierung erfordert erhebliche technische Änderungen. Sie müssen den einfachen Stellantrieb durch ein Modell für den Dauerbetrieb ersetzen und einen digitalen Stellungsregler für die Rückmeldung hinzufügen. Am wichtigsten ist, dass Sie sicherstellen, dass die Innengarnitur des Ventils für den proportionalen Durchfluss geeignet ist. Standard-Binärtrimmungen erleiden schwere Kavitationsschäden, wenn sie ständig drosseln müssen.
