Moderne Prozesssteuerung, kommerzielle HVAC-Systeme und industrielles Flüssigkeitsmanagement haben eine grundlegende betriebliche Realität gemeinsam: Sie erfordern eine genaue Parameterregelung. Die Aufrechterhaltung präziser Raumtemperaturen, der Ausgleich chemischer Gemische und die Kontrolle des Dampfdrucks können durch einfache binäre Isolierung nicht erreicht werden. Systeme erfordern kontinuierliche, dynamische Anpassungen an unterschiedliche Lastbedingungen.
Sich auf mangelhafte Flusskontrollmechanismen zu verlassen, führt zu erheblichen systemischen Kosten. Energie wird verschwendet, wenn Systeme einen ungenauen Durchfluss überkompensieren. Die Ausrüstung erleidet einen beschleunigten Verschleiß, insbesondere durch einen toten Pumpenkopf, wenn der Durchfluss falsch eingeschränkt wird. Prozessinstabilität führt zu Produkten, die nicht den Spezifikationen entsprechen, und beeinträchtigt die Sicherheit. Die Verwendung nicht modulierender Ventile für Drosselanwendungen führt insbesondere zu einer schnellen mechanischen Verschlechterung, da diese Komponenten nicht dafür ausgelegt sind, den zerstörerischen Kräften eines Teilstroms mit hoher Geschwindigkeit standzuhalten.
Um das richtige Modulationsventil zu spezifizieren , müssen die Mechanik des Ventilkörpers, die Antriebstechnologie und die Steuersignalinfrastruktur auf die spezifischen physikalischen Eigenschaften der Medien des Systems abgestimmt werden.
Proportionale Steuerung: Ein modulierendes Ventil passt den Durchfluss irgendwo zwischen 0 % und 100 % an und ermöglicht im Gegensatz zu Standard-Ein/Aus-Ventilen einen präzisen Teildurchfluss auf der Grundlage kontinuierlicher analoger oder digitaler Steuersignale.
Komponentensynergie: Eine effektive Modulation erfordert die richtige Paarung von Ventilkörper, Stellantrieb (pneumatisch oder elektrisch) und einem intelligenten Stellungsregler, um Hysterese zu vermeiden.
Die Dimensionierung ist entscheidend: Die Auswahl eines Ventils allein aufgrund der Rohrgröße führt zum Ausfall; Eine genaue Berechnung des Durchflusskoeffizienten (Cv) ist zwingend erforderlich, um Kavitation, verstopften Durchfluss und Ventilunregelmäßigkeiten vorzubeugen.
Anwendungsspezifische Geometrie: Durchgangsventile, Kugelventile mit V-Anschluss und Hochleistungs-Absperrklappen bieten sehr unterschiedliche Stellgrößen und Druckabfalleigenschaften, was ihre Eignung für Dampf, Schlamm oder gekühltes Wasser bestimmt.
Die dynamische Durchflussregelung bildet die Grundvoraussetzung für moderne Fluidhandhabungssysteme. Anlagen müssen bestimmte Systemsollwerte unter ständig wechselnden Lastbedingungen einhalten. Eine modulierende Steuerbaugruppe erreicht dies, indem sie über einen Teil oder den gesamten Verstellbereich arbeitet und die Drosselung im Rohrleitungsnetz kontinuierlich anpasst, um den Echtzeitanforderungen der Prozessschleife zu entsprechen. Dieses Maß an Kontrolle können Sie mit Standard-Rohrleitungskomponenten nicht erreichen.
Der Betriebsunterschied zwischen binären Zuständen und kontinuierlicher Drosselung bestimmt die Ventilauswahl. Ein/Aus-Ventile, allgemein als Absperrventile bekannt, funktionieren ausschließlich in zwei Positionen: vollständig geöffnet, um maximalen Durchfluss zu ermöglichen, oder vollständig geschlossen, um den Durchfluss vollständig zu stoppen. In diese Kategorie fallen Absperrschieber und Kugelhähne mit Standardanschlüssen. Ihre Innengeometrie minimiert den Druckabfall im geöffneten Zustand und sorgt im geschlossenen Zustand für eine dichte Abdichtung.
Für die proportionale Durchflussregelung ist ein Gerät erforderlich, das zwischen 0 % und 100 % geöffnet arbeiten kann. Diese kontinuierliche Drosselung ermöglicht einen Teilstrom. Der Versuch, ein Standard-Absperrventil zur Modulation zu verwenden, führt zu sofortigen mechanischen Ausfällen. Wenn Sie einen standardmäßigen Absperrschieber oder Kugelhahn teilweise geöffnet lassen, erhöht sich die Flüssigkeitsgeschwindigkeit über die enge Verengung dramatisch. Dieser Hochgeschwindigkeitsstrom verursacht Drahtziehen – eine starke physische Erosion des Ventilsitzes und der Innengarnitur. Die Flüssigkeit schneidet buchstäblich Kanäle in das Metall. Darüber hinaus weisen Standard-Absperrventile nichtlineare Durchflusseigenschaften auf. Eine Änderung der Ventilposition um 10 % entspricht keiner vorhersehbaren Änderung der Durchflussrate, sodass eine genaue Steuerung für den Systemregler unmöglich ist.

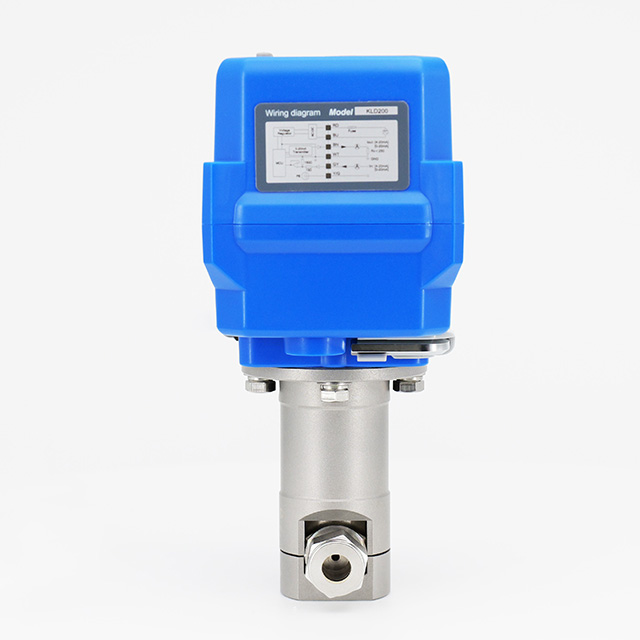

Ein funktionaler modulierender Regelkreis beruht auf der Zusammenarbeit dreier unterschiedlicher Komponenten. Fällt eine Komponente aus oder wird sie falsch spezifiziert, gerät der gesamte Regelkreis instabil.
Ventilkörper und Innengarnitur: Dies ist das mechanische Drosselelement im Inneren der Rohrleitung. Die Verkleidung besteht aus dem Stopfen, der Scheibe oder der Kugel sowie dem Sitz. Wenn sich die Verkleidung relativ zum Sitz bewegt, verändert sie physikalisch den Strömungsquerschnitt und verändert so die Durchflussrate und den Druck der durchströmenden Medien.
Aktuator: Der Aktuator stellt die physikalische Antriebskraft bereit, die erforderlich ist, um die Innengarnitur gegen den Druck der Flüssigkeit zu bewegen. Aktuatoren wandeln Energie in mechanische Bewegung um und nutzen typischerweise Elektromotoren, pneumatische Membranen oder hydraulische Kolben. Sie müssen genügend Schub erzeugen, um Haftreibung und dynamische Flüssigkeitskräfte zu überwinden.
Positionierer: Der Positionierer fungiert als lokales Gehirn der Baugruppe. Es erzeugt eine Rückkopplungsschleife, indem es das eingehende Steuersignal vom Zentralsystem mit der tatsächlichen physischen Position des Ventilschafts vergleicht. Befindet sich das Ventil nicht genau dort, wo das Signal es vorgibt, korrigiert der Stellungsregler die Abweichung, indem er die dem Stellantrieb zugeführte Luft oder Energie anpasst.

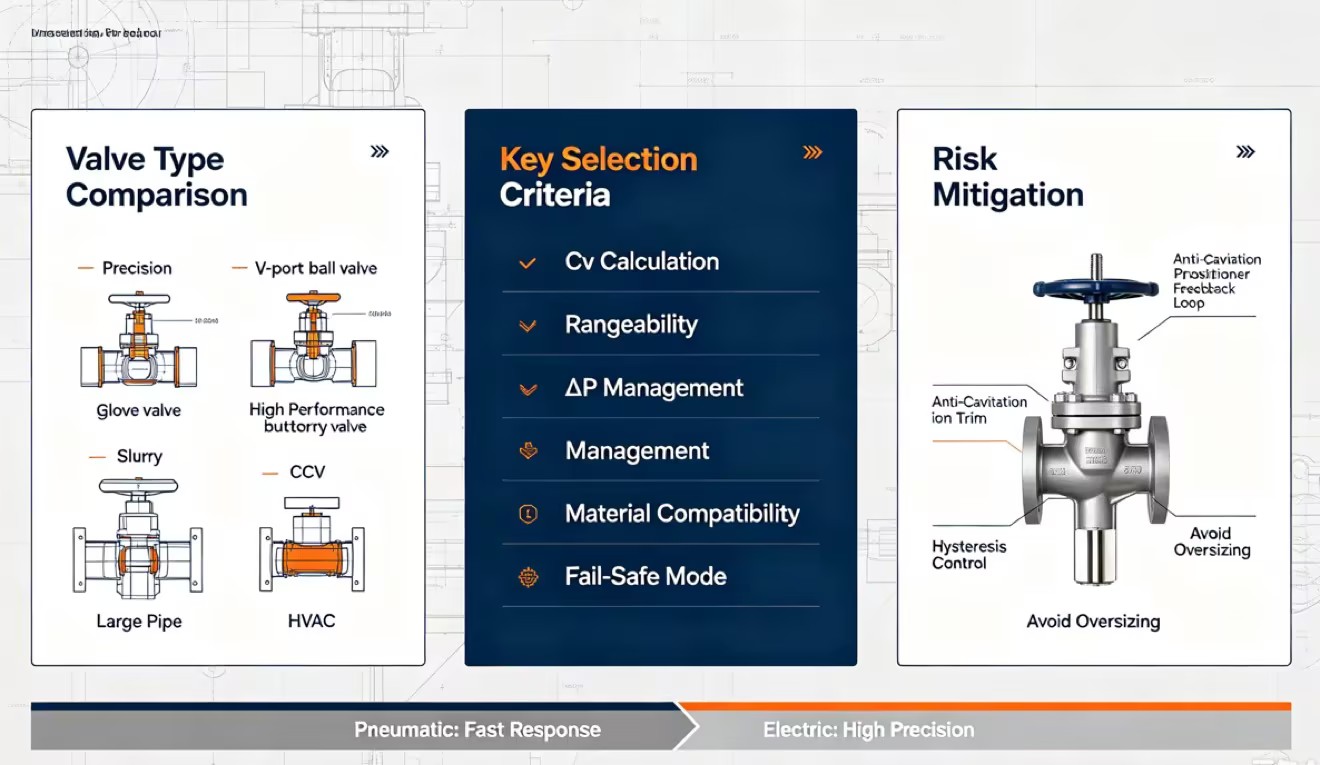

Die Auswahl des richtigen mechanischen Drosselelements erfordert ein Verständnis der technischen Kompromisse bei der Konstruktion des Primärventilkörpers. Keine einzelne Ventilgeometrie eignet sich für jede Flüssigkeitsanwendung. Sie müssen die interne Mechanik an die physikalischen Gegebenheiten Ihres Rohrleitungssystems anpassen.
| Ventiltyp | Primärbewegung | Beste | technische Kompromisse bei der Feldanwendung |
|---|---|---|---|
| Kugelventil | Linear | Dampfverteiler, Hochdruckgas, präzise Drosselung | Hoher Druckabfall, große Stellfläche, schwer |
| V-Port-Ballventil | Rotary | Schlämme, Papierbrei, viskose Flüssigkeiten | Geringere Präzision bei extrem niedrigen Durchflussraten (unter 10 %) |
| Hochleistungs-Butterfly | Rotierend (exzentrisch) | Rohrleitungen mit großem Durchmesser, Kühltürme, Großwasser | Eingeschränkter Stellbereich, Kavitationsgefahr bei kleinen Öffnungswinkeln |
| Regelkugelventil (CCV) | Rotary | Kommerzielle HLK-Anlagen, Kühlwasserkreisläufe, Lüftungsgeräte | Beschränkt auf Anwendungen mit niedrigerem Druck und niedrigerer Temperatur |
Kugelventile nutzen eine lineare Bewegungsmechanik, bei der ein Stopfen in einen stationären Ringsitz absinkt. Diese Konstruktion zwingt die Flüssigkeit, beim Durchgang durch das Ventilgehäuse mehrmals die Richtung zu ändern. Dieser gewundene Weg führt zu hervorragenden Drosselfähigkeiten und gut vorhersagbaren Strömungseigenschaften. Die robuste Beschaffenheit von Kegel und Sitz macht sie selbst bei hohen Differenzdrücken äußerst verschleißfest.
Ingenieure spezifizieren Kugelventile hauptsächlich für die Dampfregulierung, industrielle Hochdruckprozesse und die präzise Steuerung des Gasdurchflusses. Sie eignen sich hervorragend für Anwendungen, die kleinste Anpassungen erfordern. Allerdings erzeugt der komplexe Strömungsweg einen natürlich hohen Druckabfall am Ventil, selbst wenn es vollständig geöffnet ist. Kugelventile erfordern außerdem eine größere Stellfläche und einen erheblichen vertikalen Freiraum für die Antriebsbaugruppe.
Kugelhähne mit V-Anschluss modifizieren die Standard-Kugelkugel, indem sie eine charakteristische „V“-Kerbe in die Kugel oder den Sitz einarbeiten. Während sich das Ventil öffnet, behält die V-Form eine spezifische Geometrie bei, die eine gleichprozentige Durchflusscharakteristik bietet. Gleiche Ventilhubschritte führen zu gleichen prozentualen Änderungen der vorhandenen Durchflussrate. Diese Eigenschaft erweist sich als ideal für Systeme, bei denen der Druckabfall über den Betriebsbereich hinweg stark schwankt.
Der gerade Durchflussweg und die Scherwirkung der V-Kerbe machen diese Ventile äußerst schmutztolerant. Sie stellen die Standardwahl für Schlämme, viskose Flüssigkeiten, die Papier- und Zellstoffverarbeitung sowie Flüssigkeitsanwendungen mit hohem Durchfluss dar. Der primäre Kompromiss betrifft die Kontrollauflösung. V-Port-Ventile haben bei sehr niedrigen Durchflussraten Schwierigkeiten, das gleiche Präzisionsniveau wie Kugelventile aufrechtzuerhalten, und werden typischerweise instabil, wenn sie weniger als 10 % geöffnet sind.
Standardmäßige konzentrische Absperrklappen funktionieren bei Drosselanwendungen schlecht, da die Scheibe am Sitz entlang schleift, was zu schnellem Verschleiß und unregelmäßiger Steuerung führt. Hochleistungs-Absperrklappen lösen dieses Problem durch den Einsatz von Doppel- oder Dreifach-Exzenterscheiben. Die Welle ist von der Mitte der Scheibe und der Mittellinie des Rohrs versetzt. Diese Geometrie ermöglicht es der Scheibe, sich beim Öffnen sofort vom Sitz zu lösen, wodurch die Reibung verringert, der Verschleiß minimiert und ein wesentlich stabileres Drosselprofil bereitgestellt wird.
Diese Ventile dominieren große Rohrleitungssysteme, in denen der Einbau eines massiven Kugelventils physikalisch unmöglich wäre. Sie werden häufig in gewerblichen HVAC-Systemen, Kühltürmen, Kältemaschinen und der großvolumigen kommunalen Wasserverteilung eingesetzt. Benutzer müssen ihren eingeschränkten Stellbereich und die erhebliche Kavitationsgefahr berücksichtigen, wenn sie bei sehr kleinen Öffnungswinkeln und hohem Differenzdruck betrieben werden.
Charakterisierte Regelventile (CCVs) wurden speziell entwickelt, um die Einschränkungen von Standard-Kugelhähnen in kommerziellen HVAC-Systemen zu überwinden. Bei einem Standard-Kugelhahn steigt der Durchfluss während der ersten Öffnungsgrade sehr schnell an, was eine präzise Temperaturregelung nahezu unmöglich macht. CCVs verfügen über eine spezielle Charakterisierungsscheibe im Ventileinlass.
Diese Scheibe schränkt den Durchflussbereich ein, um die äußerst wünschenswerte gleichprozentige Durchflusscharakteristik eines Kugelventils nachzuahmen, jedoch innerhalb des kompakten Gehäuses eines Drehkugelventils. CCVs spielen eine wichtige Rolle bei der Regelung von Kaltwasser-, Warmwasser- und Lüftungsgeräten, um in modernen Gebäudemanagementsystemen eine hochpräzise Regelung der Raumtemperatur zu erreichen.
Die Festlegung, wie das Modulationsventil mit Strom versorgt und gesteuert wird, hängt stark von der vorhandenen Anlagenarchitektur, den Umgebungsbedingungen und den spezifischen Anforderungen an die Reaktionszeit ab. Der mechanische Ventilkörper kann ohne entsprechende Betätigung und ein zuverlässiges Kommunikationsprotokoll nicht funktionieren. Sie müssen den Stellantrieb an die am Installationsort verfügbaren Hilfsmittel anpassen.
Pneumatikantriebe nutzen Druckluft, die auf eine Membran oder einen Kolben wirkt, um mechanische Kraft zu erzeugen. Aufgrund ihrer schnellen Reaktionszeiten und der inhärenten Ausfallsicherheit bleiben sie der Industriestandard in anspruchsvollen Prozessumgebungen. Durch die Verwendung schwerer interner Federn kann ein pneumatischer Antrieb das Ventil bei einem Luftdruckverlust sofort in eine sichere Position bringen. Sie sind außerdem eigensicher und daher die erste Wahl für gefährliche oder explosive Umgebungen. Die offensichtliche Voraussetzung ist eine zuverlässige, saubere und trockene Druckluftinfrastruktur.
Elektrische Stellantriebe verwenden motorbetriebene Getriebe zur Positionierung des Ventils. Sie bieten außergewöhnliche Präzision und lassen sich nahtlos in moderne speicherprogrammierbare Steuerungen (SPS) integrieren. Elektrische Stellantriebe erfordern weitaus weniger routinemäßige Wartung als pneumatische Systeme, da sie keine Luftkompressoren, Filter und Schläuche mehr benötigen. Zu den Kompromissen gehören langsamere Hubzeiten und komplexere Ausfallsicherungsmechanismen. Um mit einem elektrischen Stellantrieb einen ausfallsicheren Zustand zu erreichen, sind in der Regel interne Kondensatoren oder Backup-Batteriesysteme erforderlich, um das Ventil bei einem Stromausfall anzutreiben.
Antrieb und Stellungsregler benötigen ein Steuersignal, um die gewünschte Ventilstellung zu bestimmen. Analoge Signale sind in allen Branchen nach wie vor weit verbreitet.
4–20 mA: Das 4–20-Milliampere-Signal ist der Schwerindustriestandard. Es ist äußerst immun gegen elektrische Störungen und Spannungsabfälle bei langen Kabelstrecken. Ein Messwert von 4 mA bedeutet normalerweise vollständig geschlossen, 20 mA bedeutet vollständig geöffnet und ein Abfall auf 0 mA weist sofort auf einen Kabelbruch oder einen Systemfehler hin.
0-10 VDC: Das 0-10-Volt-Gleichstromsignal ist in kommerziellen HVAC-Umgebungen üblich. Während Spannungssignale bei kürzeren Distanzen wirksam sind, sind sie bei längeren Strecken anfällig für elektrische Störungen und Spannungsabfälle, was zu einer ungenauen Ventilpositionierung führen kann.
Digitale und vernetzte Kommunikationsprotokolle ersetzen analoge Signale in modernen Einrichtungen. Protokolle wie Modbus, BACnet und Foundation Fieldbus ermöglichen eine bidirektionale Kommunikation. Das System sendet nicht nur einen Positionsbefehl, sondern empfängt auch erweiterte Diagnosedaten, Rückmeldungen zur tatsächlichen Position und vorausschauende Wartungsdaten direkt vom intelligenten Positionierer.
Die Auswahl eines modulierenden Ventils basierend auf dem vorhandenen Rohrdurchmesser garantiert eine schlechte Leistung. Eine ordnungsgemäße Spezifikation erfordert strenge technische Berechnungen, um sicherzustellen, dass das Ventil wie vorgesehen funktioniert, ohne dass es zu einem katastrophalen Systemausfall kommt. Ein zu großes Ventil führt zu einer schlechten Regelung, während ein zu kleines Ventil die maximale Systemkapazität einschränkt.
Der Durchflusskoeffizient oder Cv stellt den universellen Standard zur Messung der Ventilkapazität dar. Technisch gesehen ist Cv als das Wasservolumen bei 60 °F (in US-Gallonen pro Minute) definiert, das durch ein vollständig geöffnetes Ventil mit einem Druckabfall von genau 1 psi fließt. Es dient als Basismetrik für die Größenbestimmung.
Die Berechnung des erforderlichen Cv bei minimalen, normalen und maximalen erwarteten Durchflussraten ist nicht verhandelbar. Wenn ein Ventil nur für den maximalen Durchfluss ausgelegt ist, arbeitet es unter normalen Bedingungen zu nahe an der geschlossenen Position, was zu Instabilität führt. Der Stellbereich definiert das Verhältnis des maximal steuerbaren Durchflusses zum minimal steuerbaren Durchfluss. Ein Ventil mit einem Stellverhältnis von 50:1 kann den Durchfluss bis zu 2 % seiner maximalen Kapazität genau regeln. Die Anpassung des Stellbereichs des Ventils an die erwarteten Durchflussschwankungen des Systems gewährleistet einen präzisen Teilfluss unter allen Betriebsbedingungen.
Druckabfall und Flüssigkeitsgeschwindigkeit stehen in direktem Zusammenhang. Wenn Flüssigkeit durch die verengte Verengung eines teilweise geöffneten Ventils strömt, erhöht sich ihre Geschwindigkeit deutlich, was zu einem entsprechenden Abfall des lokalen Drucks führt. Wenn dieser Druckabfall nicht bewältigt wird, kommt es zu zerstörerischen physikalischen Phänomenen innerhalb der Rohrleitungen.
Wenn bei Flüssigkeitsanwendungen der lokale Druck unter den Dampfdruck der Flüssigkeit fällt, bilden sich Dampfblasen. Wenn die Flüssigkeit aus der Verengung austritt und sich der Druck erholt, implodieren diese Blasen heftig. Das ist Kavitation. Die durch implodierende Blasen erzeugten Mikrostrahlen reißen Metall von der Ventilgarnitur und den Rohrwänden ab und klingen wie Kies, der durch das System fließt. Bei Gas- und Dampfanwendungen führt ein übermäßiger Druckabfall zu einer verstopften Strömung, bei der das Gas Schallgeschwindigkeit erreicht und die Durchflussrate unabhängig vom Hinterdruck nicht erhöht werden kann. Ingenieure mildern diese zerstörerischen Kräfte, indem sie spezielle Anti-Kavitationsgarnituren oder mehrstufige Druckreduzierventilgehäuse spezifizieren.
Die physikalischen Materialien, aus denen das Ventilgehäuse und die internen Dichtungen bestehen, müssen der Temperatur, Korrosivität und dem Druckprofil des Mediums standhalten. Bei Standardanwendungen werden Körper aus Kohlenstoffstahl oder Gusseisen verwendet, während korrosive Umgebungen Edelstahl 316, Duplexlegierungen oder spezielle Polymerauskleidungen erfordern. Weiche Sitzmaterialien wie PTFE oder PEEK bieten eine hervorragende Absperrung, unterliegen jedoch strengen Temperaturgrenzen. Metallsitze mit Stellite-Überzügen halten extremen Temperaturen und abrasiven Schlämmen stand, lassen jedoch geringfügige Leckagen zu.
Akzeptable Absperrfähigkeiten werden durch die Sitzleckageklassifizierungen nach ANSI/FCI 70-2 definiert. Ein Modulationsventil ist in erster Linie eine Drosselvorrichtung, kein Absperrventil. Leckage der Klasse IV ist bei Steuerventilen mit Metallsitz Standard und ermöglicht eine Leckage von 0,01 % der Ventilnennkapazität, wenn sie vollständig geschlossen ist. Klasse VI erfordert einen weichen Sitz und bedeutet blasendichten Abschluss. Die Angabe der richtigen Leckageklasse verhindert Over-Engineering.
Der Einsatz von Regelventilen birgt besondere Umsetzungsrisiken. Durch das Erkennen der häufigsten Fehlerquellen können Ingenieure diese vor der Installation aus dem System heraus entwerfen. Bei der Fehlerbehebung vor Ort stellt sich häufig heraus, dass mechanische Ausfälle eher auf Fehler bei der anfänglichen Dimensionierung als auf fehlerhafte Herstellung zurückzuführen sind.
Überdimensionierung bleibt der häufigste Fehler bei der Ventilspezifikation. Wenn ein Ventil einen Cv hat, der viel größer ist, als das System erfordert, muss es mit einem sehr kleinen Öffnungswinkel (oft unter 15 %) arbeiten, um normale Durchflussraten zu erreichen. Dies führt zu einem „Pendeln“, einem Zustand, bei dem das Ventil in der Nähe der geschlossenen Position schnell hin und her schwingt, während es Schwierigkeiten hat, den richtigen Sollwert zu finden. Hunting zerstört die Regelungsauflösung, verursacht schwere Systemdruckspitzen und führt zu vorzeitigem Verschleiß des Ventilsitzes und der Aktuatorverbindung.
Die Systemsicherheit bei einem Stromausfall oder einem Steuersignalausfall muss während der Entwurfsphase bewertet werden. Der Antrieb muss das Ventil in einen vorbestimmten sicheren Zustand bringen, um Personal und Ausrüstung zu schützen.
Fail-Open: Das Ventil öffnet sich bei Stromausfall automatisch vollständig. Dies ist Standard bei Kühlwassersystemen, um eine Überhitzung von Reaktoren oder Kältemaschinen zu verhindern.
Fail-Closed: Das Ventil schließt automatisch vollständig. Dies ist für Dampfeinspritzung, gefährliche Chemikalienleitungen oder Brenngasleitungen von entscheidender Bedeutung, um unkontrollierte Reaktionen oder Verschüttungen zu verhindern.
Fail-In-Place: Das Ventil verriegelt in seiner aktuellen Position. Dies wird verwendet, wenn plötzliche Strömungsänderungen größere Störungen verursachen würden als die Beibehaltung des aktuellen Zustands.
Durch mechanische Reibung zwischen Ventilschaft und Packung entsteht eine Hysterese, die üblicherweise als Totzone bezeichnet wird. Wenn sich das Steuersignal geringfügig ändert, bewegt sich das Ventil möglicherweise nicht sofort, da die Antriebskraft die Haftreibung noch nicht überwunden hat. Sobald die Reibung unterbrochen ist, kann das Ventil über den vorgesehenen Sollwert hinaus springen. Zur Verwaltung der Hysterese ist eine routinemäßige Kalibrierung des Stellungsreglers erforderlich. Intelligente Stellungsregler führen automatisierte Kalibrierungsroutinen aus, um das Reibungsprofil des Ventils abzubilden und präzise Korrekturkräfte anzuwenden, um sicherzustellen, dass das Ventil genau auf geringfügige Änderungen des Steuersignals reagiert.
Ein Modulationsventil ist ein hochentwickeltes Drosselgerät, das die Effizienz, Stabilität und Sicherheit des gesamten Prozesskreislaufs oder HVAC-Systems bestimmt. Die Auswahl der falschen Ventilgeometrie oder des falschen Antriebs garantiert eine schlechte Systemleistung und beschleunigte mechanische Ausfälle. Befolgen Sie einen strengen sequentiellen Auswahlrahmen, um eine genaue Spezifikation sicherzustellen.
Erfassen Sie vollständige Prozessdaten, einschließlich maximaler und minimaler Durchflussraten, Einlass- und Auslassdrücke, spezifisches Gewicht und Betriebstemperaturen.
Berechnen Sie den genauen erforderlichen Cv bei minimalem, normalem und maximalem Durchfluss mithilfe der Auslegungssoftware des Herstellers, um potenzielle Kavitationsrisiken vorherzusagen.
Wenden Sie sich an einen spezialisierten Ventildimensionierungsingenieur, um die Materialkompatibilität und die Antriebsdimensionierung basierend auf der verfügbaren Anlagenluft oder elektrischen Energie zu bestätigen.
Erstellen Sie unmittelbar nach der Installation einen Basiskalibrierungsplan für den Stellungsregler, um Hysterese zu vermeiden und eine genaue Reaktion sicherzustellen.
A: Ein Ein/Aus-Ventil arbeitet ausschließlich in zwei Stellungen: vollständig geöffnet oder vollständig geschlossen, hauptsächlich zur Systemisolierung. Ein modulierendes Ventil passt seine Position kontinuierlich zwischen 0 % und 100 % Öffnung an, um Teilstrom, Druck oder Temperatur auf der Grundlage eines variablen Steuersignals zu regulieren.
A: Diese Ventile können fast jede Flüssigkeit regulieren, einschließlich gekühltem oder heißem Wasser, Hochdruckdampf, Druckluft, Erdgas, ätzenden Chemikalien und abrasiven Schlämmen. Das Material des Ventilkörpers und der Innengarnitur müssen speziell auf die physikalischen Eigenschaften der gewählten Medien abgestimmt sein.
A: Nein. Standard-Kugelhähne haben eine nichtlineare Durchflusscharakteristik und erleiden schwere Sitzschäden, wenn sie teilweise geöffnet bleiben. Modulierende Anwendungen erfordern spezielle V-Anschluss-Kugelhähne oder Regelkugelhähne, die speziell für präzise Drosselung und gleichen prozentualen Durchfluss ausgelegt sind.
A: Schwere Industrieanwendungen verwenden aufgrund seiner Zuverlässigkeit über große Entfernungen typischerweise ein 4-20-mA-Analogsignal. Kommerzielle HVAC-Systeme verwenden häufig 0-10 VDC. Moderne Systeme nutzen zunehmend digitale Netzwerkprotokolle wie Modbus oder BACnet für präzise Steuerung und erweitertes Diagnose-Feedback.
A: Cv wird mithilfe von Formeln berechnet, die die erforderliche Durchflussrate, das spezifische Gewicht der Flüssigkeit und den zulässigen Druckabfall über dem Ventil berücksichtigen. Ingenieure müssen den erforderlichen Cv für die minimalen, normalen und maximalen erwarteten Durchflussraten berechnen, um eine genaue Dimensionierung sicherzustellen.
A: Ein „Hunting“ tritt normalerweise auf, wenn ein Ventil für die Anwendung überdimensioniert ist und es daher gezwungen ist, mit einem sehr kleinen Öffnungswinkel zu arbeiten, um den normalen Durchfluss zu steuern. Es kann auch durch übermäßige mechanische Reibung, eine falsche Abstimmung des PID-Regelkreises im Regler oder einen nicht kalibrierten Stellungsregler verursacht werden.
