Beschreibung
Das KLD 200 2-Wege-Hochdruckmotorisierungskugelventil (Edelstahl, 1/4 'bis 3/4 ') verfügt über ein Hochdruckdesign, das mit höheren Arbeitsdrucken standhalten kann, die PN315 erreicht und für Hochdruckanwendungen geeignet ist. Es verfügt über kompakte Struktur, einfache Betrieb und genaue Kontrolle. In Branchen wie Öl, Chemikalien, Strom sowie Wasserversorgung und -entwässerung werden weit verbreitet und ermöglicht eine entfernte und automatisierte Steuerung des Mediums.
Zu den technischen Spezifikationen gehören
Ventiltyp: Zwei-Wege-Hochdruckmotorventil
Größen: DN8, DN10, DN15, DN20
Verbindungsart: Gewinde
Druck: maximal 31,50 mPa (PN315)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C
Das KLD 200 2-Wege-Hochdruckmotorisierungsventil (Edelstahl, 1/4 'bis 3/4 ') hat eine zuverlässige Qualität, eine lange Lebensdauer und eine hohe Wettbewerbsfähigkeit bei ähnlichen Produkten.
CE genehmigt
Anwendungen
Wasserbehandlungssystem
Waschsystem
Kleine Geräte für die automatische Steuerung
Industrieautomatisierung
Hydrauliksystem
Technische Daten
Nennmoment | Nennspannung | Leistung | Verdrahtung | Laufzeit | Schutzklasse | Maximaler Druck | Mittlere Temperatur. |
20nm | DC24V | 85W | B3S/BD3S | 1s | IP67- oder F -Typ | 31,50 mpa | 0-100 ℃ ※ 2 |
15nm | DC12V | 15W/25W@kt | B2S/B3S/ BD3S/KT32S | 15s | |||
20nm | DC12VH | 25W@10s/ 36W@kt | 10s | ||||
20nm 15nm@6s | AC/DC24V | 15W@10S / 25W@6S / 36W@Kt | 10s/6s | ||||
AC/DC95-265V | 15W@10S / 25W@6S / 36W@Kt | B3S/BD3S/KT32S | |||||
20nm | AC24V | 15W | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.

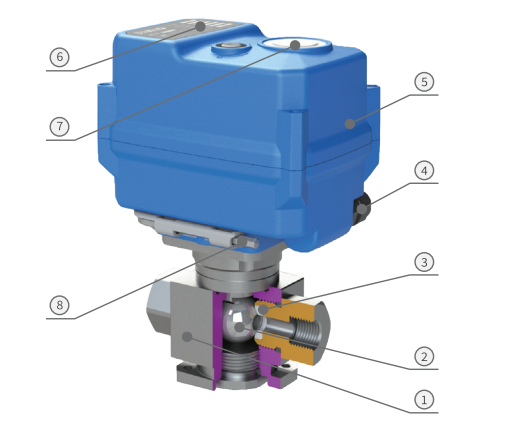

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Komponenten | Material | Qty |
| 1 | Körper | 304/316L | 1 |
| 2 | Ball | 304/316L | 1 |
| 3 | Ballsitz | Ptfe | 1 |
| 4 | Kabelstecker | Nylon, Nic Kel-Pla Ted Messing | 1 |
| 5 | Gehäuse | PC -Legierung ※ / Aluminium sterben | 1 |
| 6 | Etikett | PC | 1 |
| 7 | Indikationsfenster | Transparenter PC | 1 |
| 8 | Sechseckiger Schraubenschlüssel | Werkzeugstahl | 1 |
※ Vermeiden Sie den direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform.
Abmessungen 【DN8-DN20】
Abmessungen (mm)
DN | D1 | L1 | L | La | d | F | H1 | H2 | H | W (kg) |
DN8 | G1/4 ' | 12 | 38.5 | 77 | 7 | 27 | 28 | 40 | 151 | - |
DN10 | G3/8 ' | 12 | 38.5 | 77 | 7 | 27 | 28 | 40 | 151 | - |
DN15 | G1/2 ' | 12 | 41.5 | 83 | 12 | 36 | 33 | 44.5 | 160.5 | - |
DN20 | G3/4 ' | 15 | 46.5 | 93 | 12 | 36 | 33 | 44.5 | 160.5 | - |
ANMERKUNGEN: BSP, NPT, GB ECT. ist optional.
Funktionsdaten
Drehwinkel | 90 ° ± 2 ° |
Schutzgrad | IP67 gemäß EN60529/GB4208-2008 (alle Anweisungen) F Typ [feuchtigkeitssicher, Entfeuchtungsheizung hinzufügen] |
Handbuch Überschreibung | Passender Sechskantschlüssel (nur mit Kraft verwendet) |
| Positionsindikator |  |
Arbeitsbedingungen
Umgebungstemperatur. | -15 ℃＜ t ＜ 45 ℃（ kann für andere Temperaturen angepasst werden.） |
Umgebungsfeuchtigkeit | 5-95%RH, Nicht-Kondensation |
| Mittlere Temperatur. | 0—100 ℃ |
※ Vorbehaltlich technischer Änderungen
