Beschreibung

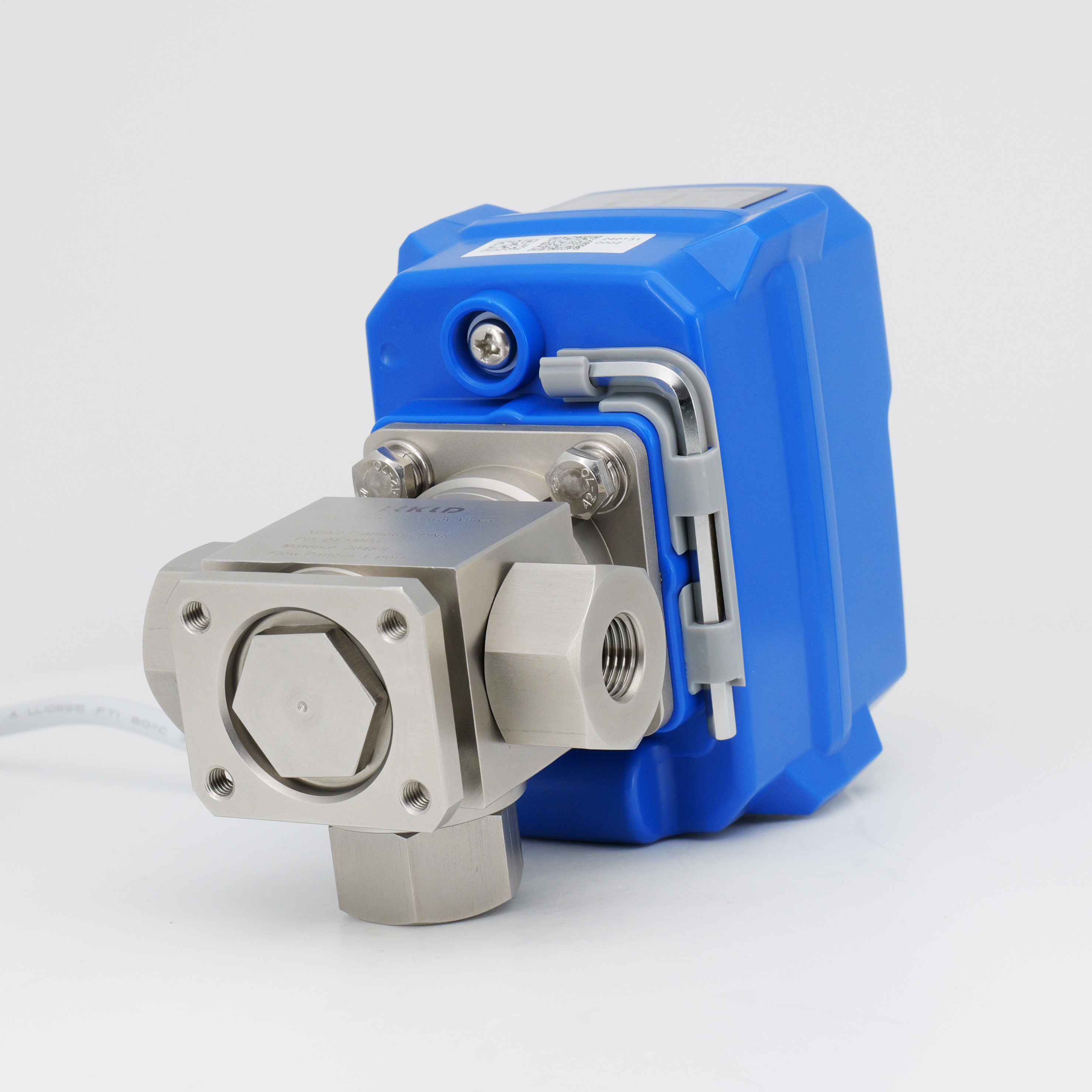

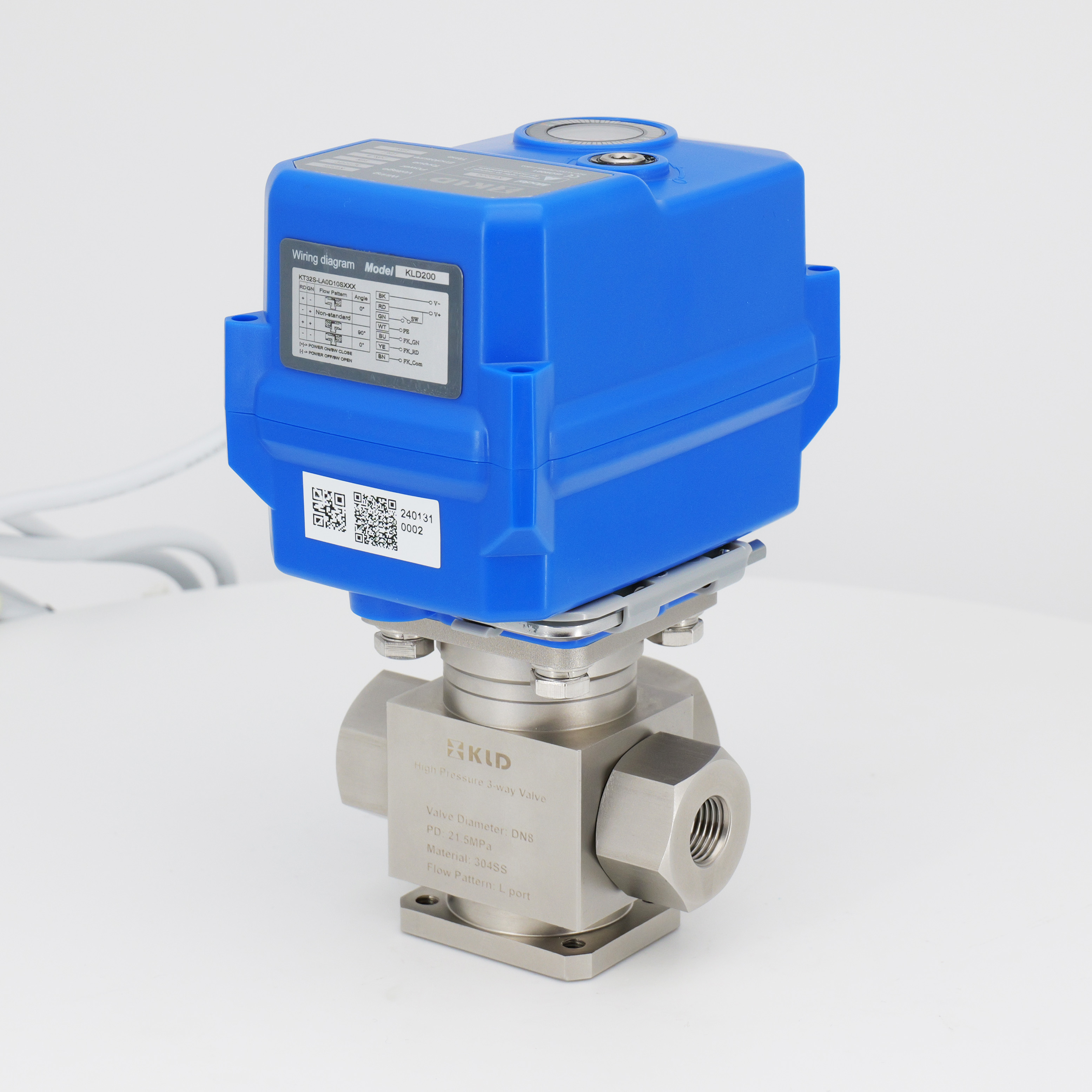

Das KLD 200 3-Wege-Hochdruckmotorisierte Kugelventil (Edelstahl, 1/4 'bis 3/4 ') ist für Hochdruckanwendungen ausgelegt, die mit hohem Arbeitsdruck bis zu PN315 standhalten können und für Hochdrucksituationen geeignet sind. Es verfügt über eine kompakte Struktur, einen einfachen Betrieb und eine präzise Steuerung. Damit ist es ideal für Wasseraufbereitungssysteme, Reinigungssysteme, kleine Geräteautomatisierung, industrielle Automatisierung und Hydrauliksysteme, wodurch eine Fern- und automatisierte Steuerung des Mediums ermöglicht wird.
Zu den technischen Spezifikationen gehören
Ventiltyp: 3-Wege-Elektroventil mit Hochdruck-Elektrokugel
Durchmesser: DN8, DN10, DN15, DN20
Verbindungsart: Gewinde
Druck: maximal 31,5 MPa (PN315)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C
Das KLD 200 3-Wege-Hochdruckmotorisierungsventil (Edelstahl, 1/4 'bis 3/4 ') bietet eine kompakte Größe, eine lange Lebensdauer, eine stabile Fahrleistung und optionale Sicherheitsfunktionen. Es wird in verschiedenen Steuerungssystemen häufig verwendet und ist eine ideale Wahl für die Erreichung der Automatisierungsregelung.
CE genehmigt
Anwendungen
Wasserbehandlungssystem
Waschsystem
Kleine Geräte für die automatische Steuerung
Industrieautomatisierung
Hydrauliksystem
Technische Daten
Nennmoment | Nennspannung | Leistung | Verdrahtung | Laufzeit | Schutzklasse | Maximaler Druck | Mittlere Temperatur. |
20nm | DC24V | 85W | B3S/BD3S | 1s | IP67- oder F -Typ | 31,50 mpa | 0-100 ℃ ※ 2 |
15nm | DC12V | 15W/25W@kt | B2S/B3S/BD3S/KT32S | 15s | |||
20nm | DC12VH | 25W@10s/ 36W@kt | 10s | ||||
20nm/ 15nm@6s | AC/DC24V | 15W@10s / 25w@6s / 36W@kt | 10s/6s | ||||
AC/DC95-265V | 15W@10s / 25w@6s / 36W@kt | B3S/BD3S/KT32S | |||||
20nm | AC24V | 15W | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.
Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Komponenten | Material | Qty |
| 1 | Körper | 304/316L | 1 |
| 2 | Ball | 304/316L | 1 |
| 3 | Ballsitz | Ptfe | 1 |
| 4 | Kabelstecker | Nylon, Nickel-plattiertes Messing | 1 |
| 5 | Gehäuse | PC -Legierung ※ / Aluminium sterben | 1 |
| 6 | Etikett | PC | 1 |
| 7 | Indikationsfenster | Transparenter PC | 1 |
| 8 | Sechseckiger Schraubenschlüssel | Werkzeugstahl | 1 |
※ Vermeiden Sie den direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform.
Abmessungen 【DN8-DN20】
Abmessungen (mm)
DN | G1 | L1 = l2 = l3 | L | L4 | d | F | H1 | H2 | H | W (kg) |
DN8 | G1/4 ' | 12 | 77 | 57 | 7 | 27 | 28 | 40 | 151 | - |
DN10 | G3/8 ' | 12 | 77 | 57 | 7 | 27 | 28 | 40 | 151 | - |
DN15 | G1/2 ' | 12 | 83 | 62.5 | 12 | 36 | 33 | 44.5 | 160.5 | - |
DN20 | G3/4 ' | 15 | 93 | 67.5 | 12 | 36 | 33 | 44.5 | 160.5 | - |
Anmerkungen: B sp, npt, gb ect. ist optional.
Flussrichtung
Funktionsdaten
Drehwinkel | 90 ° ± 2 ° |

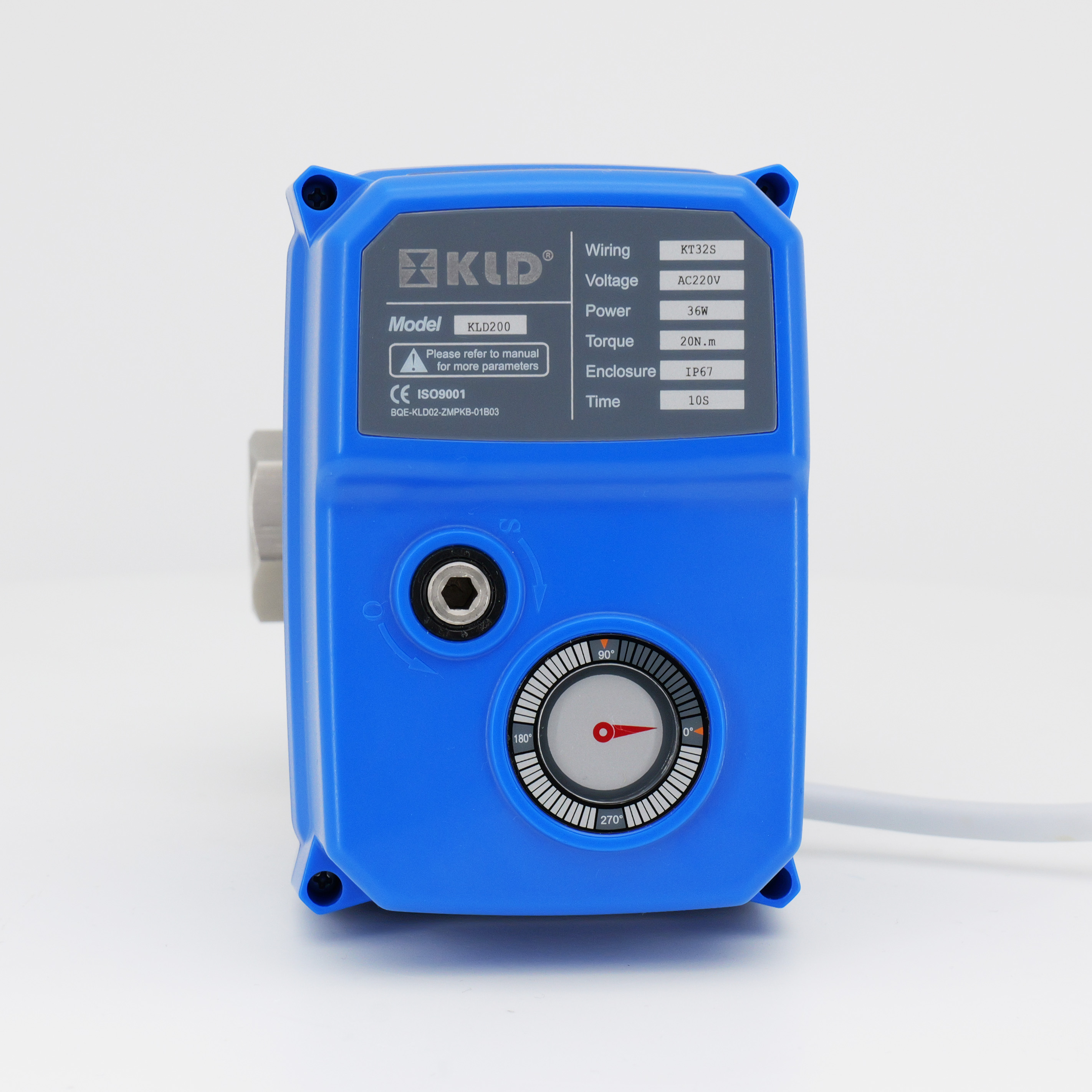

Schutzgrad | IP67 gemäß EN60529/GB4208-2008 (Alldirections) F Typ [feuchtigkeitssicher, Entfeuchtungsheizung hinzufügen] |
Handbuch Überschreibung | Passender Sechskantschlüssel ( nur mit Kraft verwendet ) |
| Positionsindikator |  |
Arbeitsbedingungen
Umgebungstemperatur. | -15 ℃＜ t ＜ 45 ℃（ kann für andere Temperaturen angepasst werden.） |
Umgebungsfeuchtigkeit | 5-95%RH, Nicht-Kondensation |
| Mittlere Temperatur. | 0—100 ℃ |
※ Vorbehaltlich technischer Änderungen
