Beschreibung

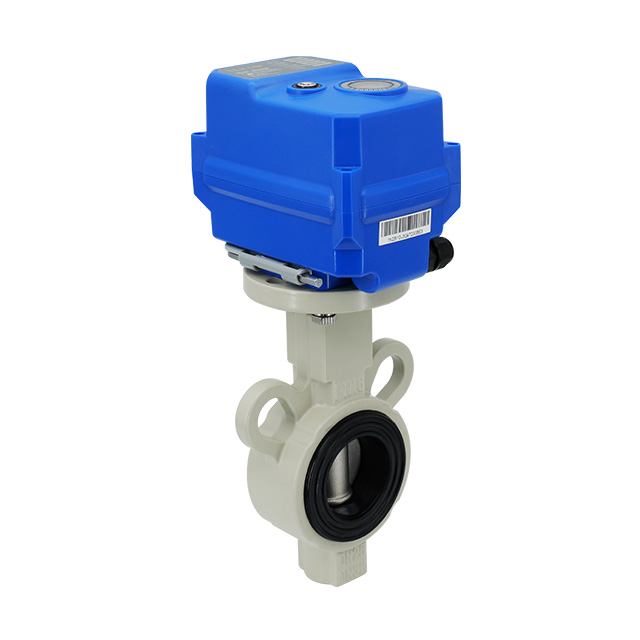

Die motorisierte Wafer-Absperrklappe KLD200 (Metall) besteht aus einem Gehäuse aus Aluminiumdruckguss und einer Scheibe aus Edelstahl 304 oder 316 und bietet zuverlässige Leistung und gute Korrosionsbeständigkeit. Es verfügt über eine Fail-Safe-Funktion und bietet die Möglichkeit für den Öffner- oder Öffner-Betrieb, was es zu einer robusten Alternative zu Magnetventilen macht. Das Ventil wird elektrisch angetrieben und verfügt über eine Handbetätigung über einen Innensechskantschlüssel für eine sichere und bequeme Bedienung bei Stromausfall. Mit seinem kompakten Design eignet es sich ideal für die Integration in Kleingeräte und unterstützt die Fernsteuerungsautomatisierung. Das Ventil verfügt außerdem über die Schutzart IP67 und gewährleistet so eine hervorragende Wasser- und Staubdichtigkeit.
Zu den technischen Spezifikationen gehören
Ventiltyp: Motorisierte Wafer-Absperrklappe
Größen: DN32 , DN50
Druck: Maximal 1,6 MPa
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C
Schutzart: IP67
Manuelle Überbrückung: Sechskantschlüssel (zur Verwendung in Situationen ohne Strom)
Die motorisierte Wafer-Absperrklappe KLD200 zeichnet sich durch kompakte Bauweise, lange Lebensdauer (bis zu 20.000 Zyklen) und vielseitige Einsatzmöglichkeiten in der Wasseraufbereitung, Wassersparsystemen und anderen umweltfreundlichen automatisierten Anlagen aus. Je nach Betriebsanforderungen sind Hochgeschwindigkeits- und Langzeitversionen erhältlich.
Schnelle Laufversion oder Langzeitleben sind optional.
CE-zertifiziert.
Anwendungen
Wasserbehandlungssystem
Wassersparendes und anderes umweltfreundliches System
Kleine Geräte für die automatische Steuerung
Technische Daten
Nennmoment | Nennspannung | Leistung | Verdrahtung | Laufzeit | Schutzklasse | Maximaler Druck | Mittlere Temperatur. |
20nm | DC24V | 85W | B3S/BD3S | 1s | IP67- oder F -Typ | 1,6 MPA | 0-100 ℃ ※ 2 |
15nm | DC12V | 15W/25W@kt | B2S/B3S/ BD3S/KT32S | 15s | |||
20nm | DC12VH | 25W@10s/ 36W@kt | 10s | ||||
20nm 15nm@6s | AC/DC24V | 15W@10S / 25W@6S / 36W@Kt | 10s/6s | ||||
AC/DC95-265V | 15W@10S / 25W@6S / 36W@Kt | B3S/BD3S/KT32S | |||||
20nm | AC24V | 15W | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.
Hinweise: Typ S verfügt über eine Mikrobewegungsrückmeldung, die den Signalstatus nach einem Stromausfall mit einer leichten Verzögerung im Verhältnis zur Ventilpositionsaktion aufrechterhalten kann. Wenn ein synchrones Feedback-Signal mit der Ventilposition erforderlich ist, wird die Relais-Feedback-Lösung 200C-J empfohlen. Detaillierte technische Parameter können durch Rücksprache mit unserem Kundendienst eingeholt werden.

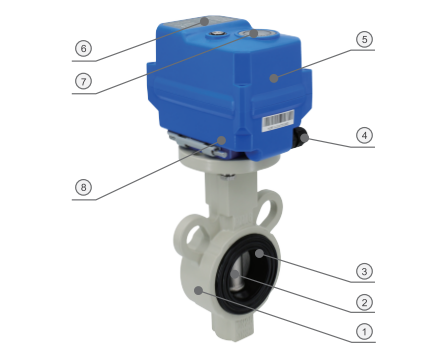

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Komponenten | Material | Qty |
| 1 | Körper | Aluminiumdruckguss | 1 |
| 2 | Scheibe | 304/ 316 | 1 |
| 3 | Versiegelung | EPDM/NBR | 1 |
| 4 | Kabelstecker | Nylon /Messing vernickelt | 1 |
| 5 | Gehäuse | PC -Legierung ※ / Aluminium sterben | 1 |
| 6 | Etikett | PC | 1 |
| 7 | Indikationsfenster | Transparenter PC | 1 |
| 8 | Sechskantschlüssel | Werkzeugstahl | 1 |
※ Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.

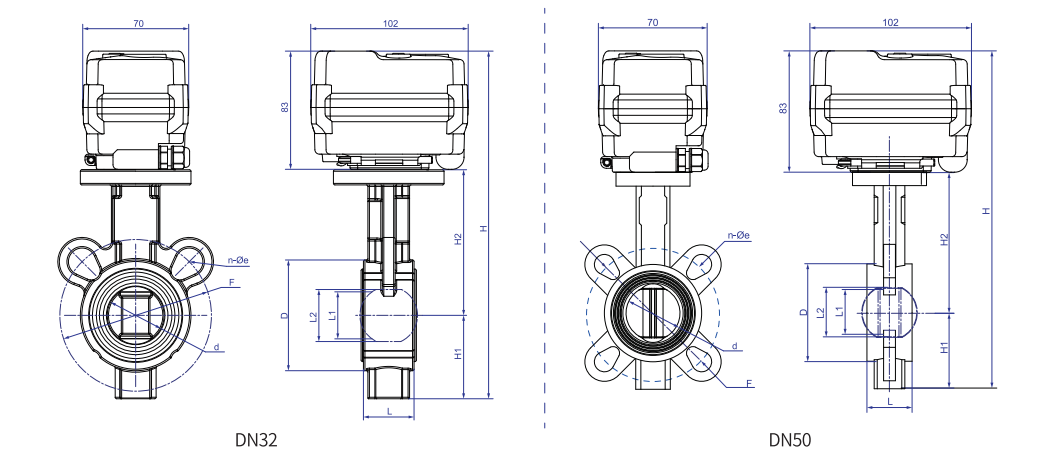

Abmessungen【DN32-DN50】
Abmessungen (mm)
DN | d | D | F | L | L1 | L2 | H1 | H2 | H | n-φe | W (kg) |
| DN32 | 37 | 73.0 | 100 | 33.4 | 31 | 34.3 | 55 | 96 | 234 | 2-18 | - |
| DN50 | 51 | 89.5 | 125 | 42.5 | 45 | 46.8 | 72 | 133 | 288 | 4-18 | - |
Funktionsdaten
Drehwinkel | 90 ° ± 2 ° |
Schutzgrad | IP67 F-Typ [feuchtigkeitsgeschützt, mit zusätzlicher Entfeuchtungsheizung] Gemäß Q/12NK 4404-2023 |
Handbuch Überschreibung | Passender Innensechskantschlüssel (nur bei stromloser Verwendung) |
| Positionsindikator |  |
Arbeitsbedingungen
Umgebungstemperatur. | -15 ℃＜ t ＜ 45 ℃（ kann für andere Temperaturen angepasst werden.） |
Umgebungsfeuchtigkeit | 5-95%RH, Nicht-Kondensation |
| Mittlere Temperatur. | 0—100 ℃ |
※ Vorbehaltlich technischer Änderungen
