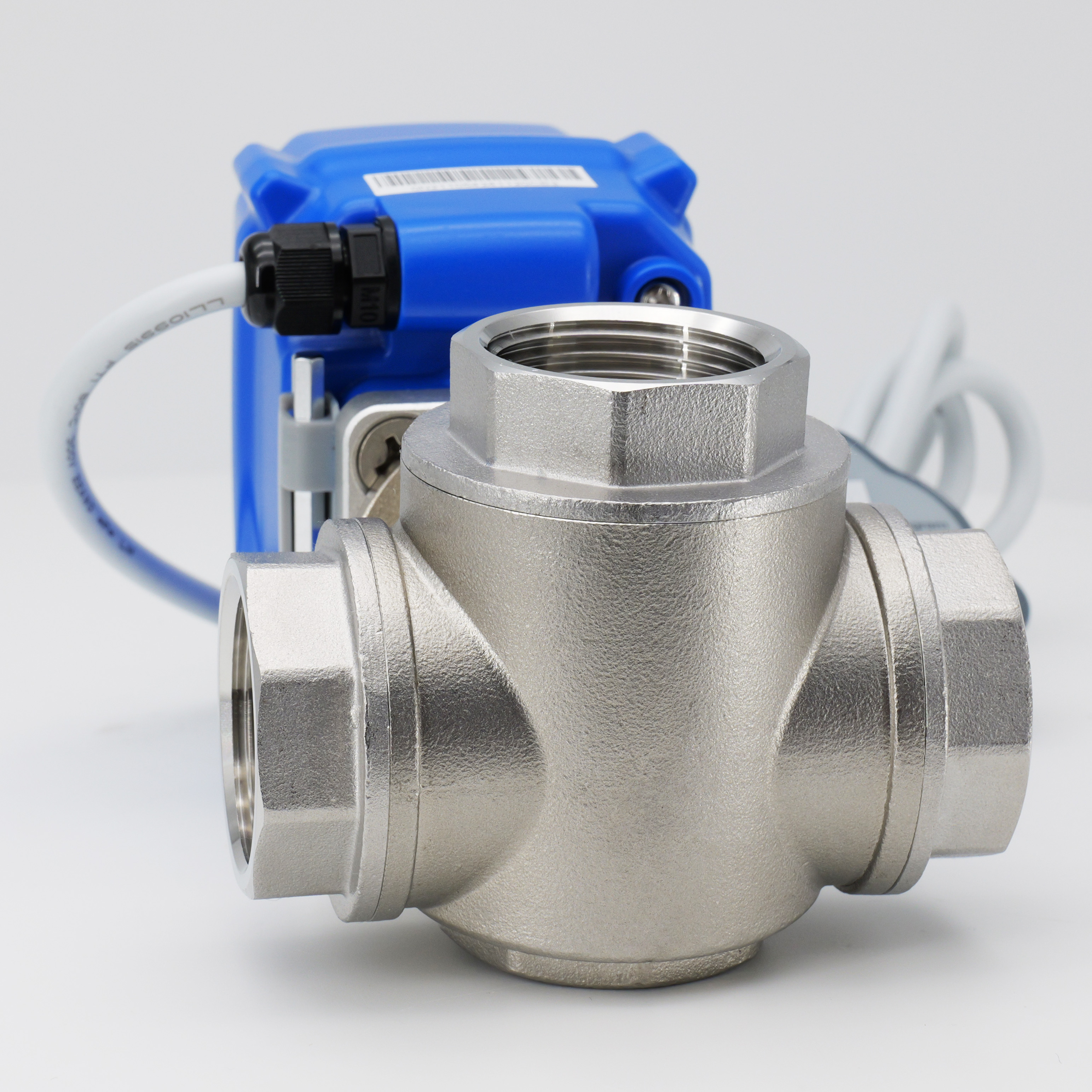

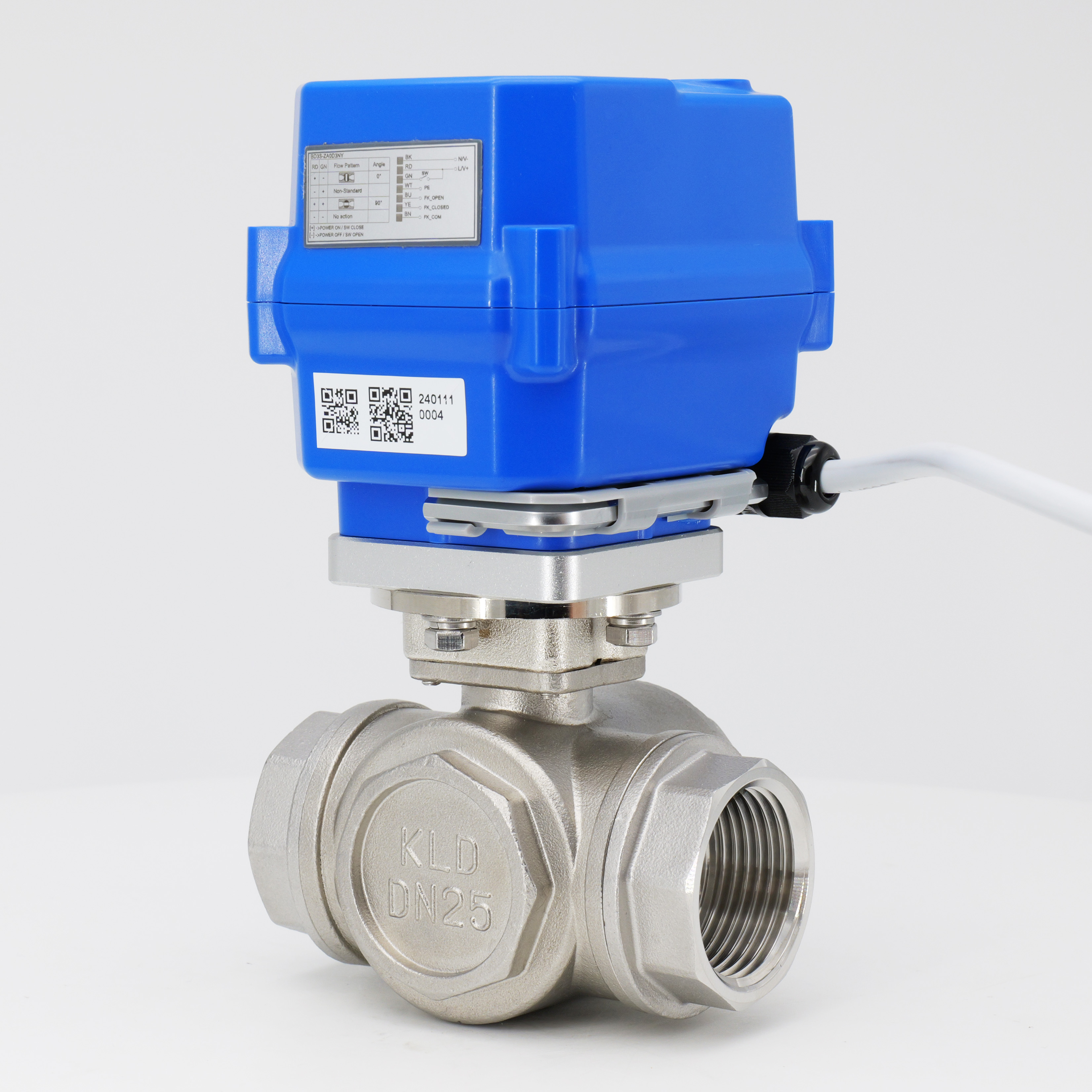

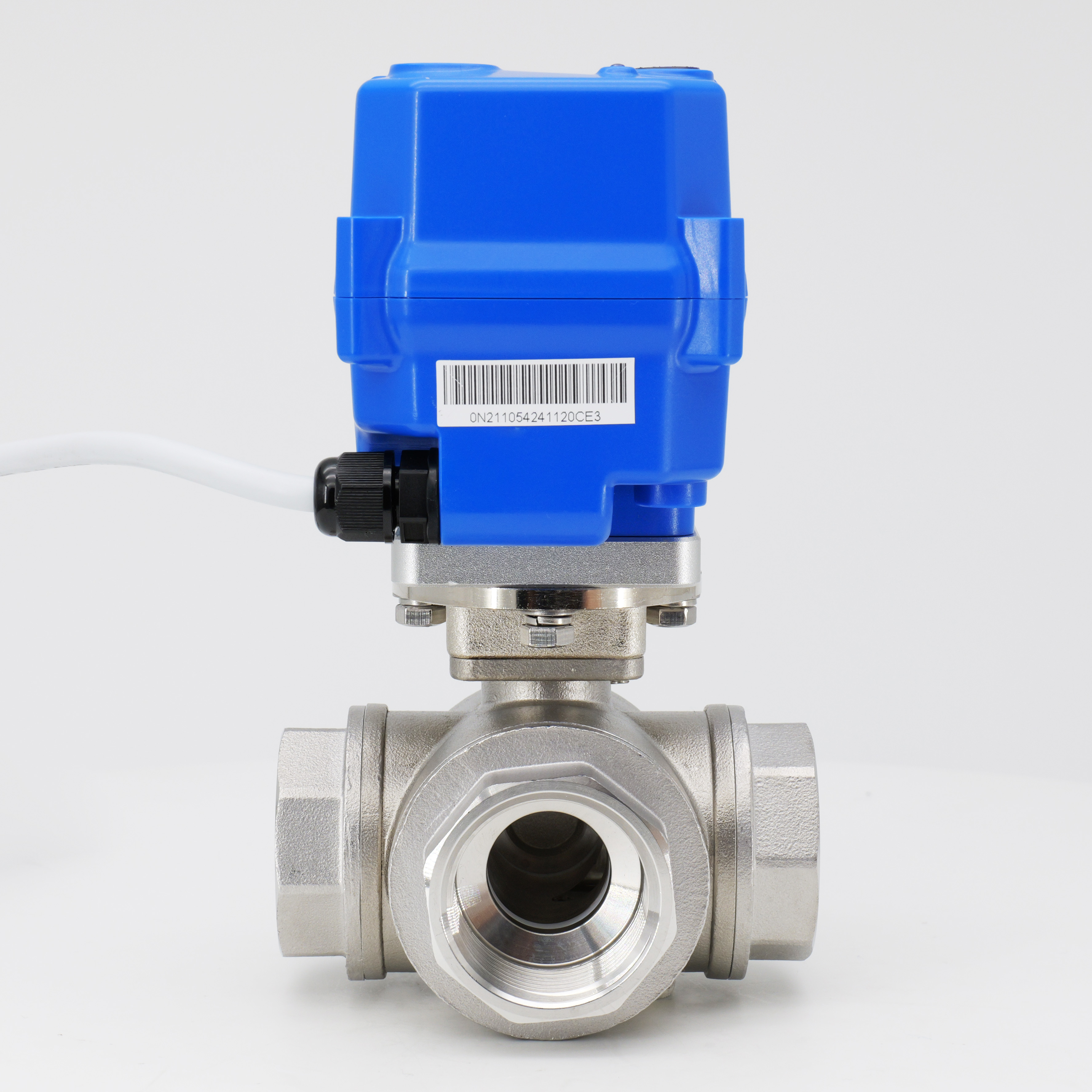

KLD 100 3-Wege-motorisiertes Kugelventil (Metall, 1/2 'bis 1 ')

Merkmale:

Kompakte Größe, Anzüge für kleine Geräte
Manuelles Override ist sicher und bequem
Lange Lebensdauer - 20.000 Zyklen ※ 1
Bürstenloser Motor ， stabil und zuverlässig
Fail-safe-Funktion verfügbar
Hochgeschwindigkeit 2s verfügbar

※ 1 Die Daten sind unter Zustand der Laborumgebung. Differenzierende Anwendungen können unterschiedlich sein.


Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

Beschreibung

Das KLD 100 3-Wege-motorisierte Kugelventil (Metall, 1/2 'bis 1 ') besteht aus Edelstahl SS304 oder SS316 mit einer Option für einen Messingventilkörper und verfügt über manuelle oder elektrische Betrieb. Das Material aus rostfreiem Stahl ist korrosionsresistent und sorgt für den langfristigen stabilen Betrieb. Das Ventil wird von einem bürstenlosen Motor angetrieben, der einen stabilen und zuverlässigen Betrieb gewährleistet und im Vergleich zu Bürstenmotoren eine längere Lebensdauer hat.

Zu den technischen Spezifikationen gehören

Ventiltyp: Drei-Wege-Elektro-Ballventil
Größen: DN15, DN20, DN25
Druck: maximal 1,0 mPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C

Das KLD 100 3-Wege-motorisierte Kugelventil (Metall, 1/2 'bis 1 ') hat erhebliche Vorteile in Bezug auf Material, Funktionalität, Durchflussrate, mittlere Kompatibilität, Temperaturbereich und Druckbewertung. Es ist ein Hochleistungskugelventil mit einer Vielzahl von Anwendungen.

Schnelle Laufversion oder Langzeitleben sind optional.

CE genehmigt

Anwendungen

Wasserbehandlungssystem
Wassersparendes und anderes umweltfreundliches System
Kleine Geräte für die automatische Steuerung

Technische Daten

Nennmoment	Nennspannung	Leistung	Verdrahtung	Laufzeit	Schutzklasse	Maximaler Druck	Mittlere Temperatur.
6nm	DC24V	24W	B2S/B3S/BD3S	2s	IP67- oder F -Typ	1,0mpa	0-100 ℃ ※ 2
10nm/ 6nm@kt	AC/DC 95-265V	12W/ 18W@Kt	B3S/BD3S/KT32S	5s
	AC/DC24V		B2S/B3S /BD3S/KT32S
	DC12V
10nm	AC24V	12W	B3S	10s
	AC110V
	AC220V

※ 2 Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.

Hauptkomponentendiagramm

4-01

Hauptkomponenten

NEIN.	Komponenten	Material	Qty
1	Körper	304/316L/Nickel	1
2	Ball	304/316L/Verschleißschutzmaterial	1
3	Ballsitz	Ptfe	1
4	Kabelstecker	Nylon/Nickel-plattierter Messing	1
5	Gehäuse	PC -Legierung ※	1
6	Etikett	PC	1
7	Indikationsfenster	Transparenter PC	1
8	Sechseckiger Schraubenschlüssel	Werkzeugstahl	1

※ Vermeiden Sie den direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform.

Abmessungen 【DN15-DN25】

Abmessungen (mm)

DN	d	G1	L1 = l2 = l3	L	L4	H1	H2	H	F	W (kg)
DN15	12	G1/2 '	15	67	54.5	17.00	42.25	134.85	27	1.0
DN20	15	G3/4 '	15	77	64.0	20.25	44.25	140.10	31	1.0
DN25	20	G1 '	18	89	72.5	25.50	54.50	155.60	38	1.2

ANMERKUNGEN: BSP, NPT, GB ECT. ist optional.

Flussrichtung

Funktionsdaten

Drehwinkel	90 ° ± 2 °
Schutzgrad	IP67 F Typ [feuchtigkeitsdicht, addieren Entfeuchtungsheizung] gemäß Q/12NK 4404-2023
Handbuch Überschreibung	Passender Sechskantschlüssel (nur mit Kraft verwendet)
Positionsindikator

Arbeitsbedingungen

Umgebungstemperatur.	-15 ℃ ℃ (kann für andere Temperaturen angepasst werden.)
Umgebungsfeuchtigkeit	5-95%RH, Nicht-Kondensation
Mittlere Temperatur.	0-100 ℃
