Beschreibung

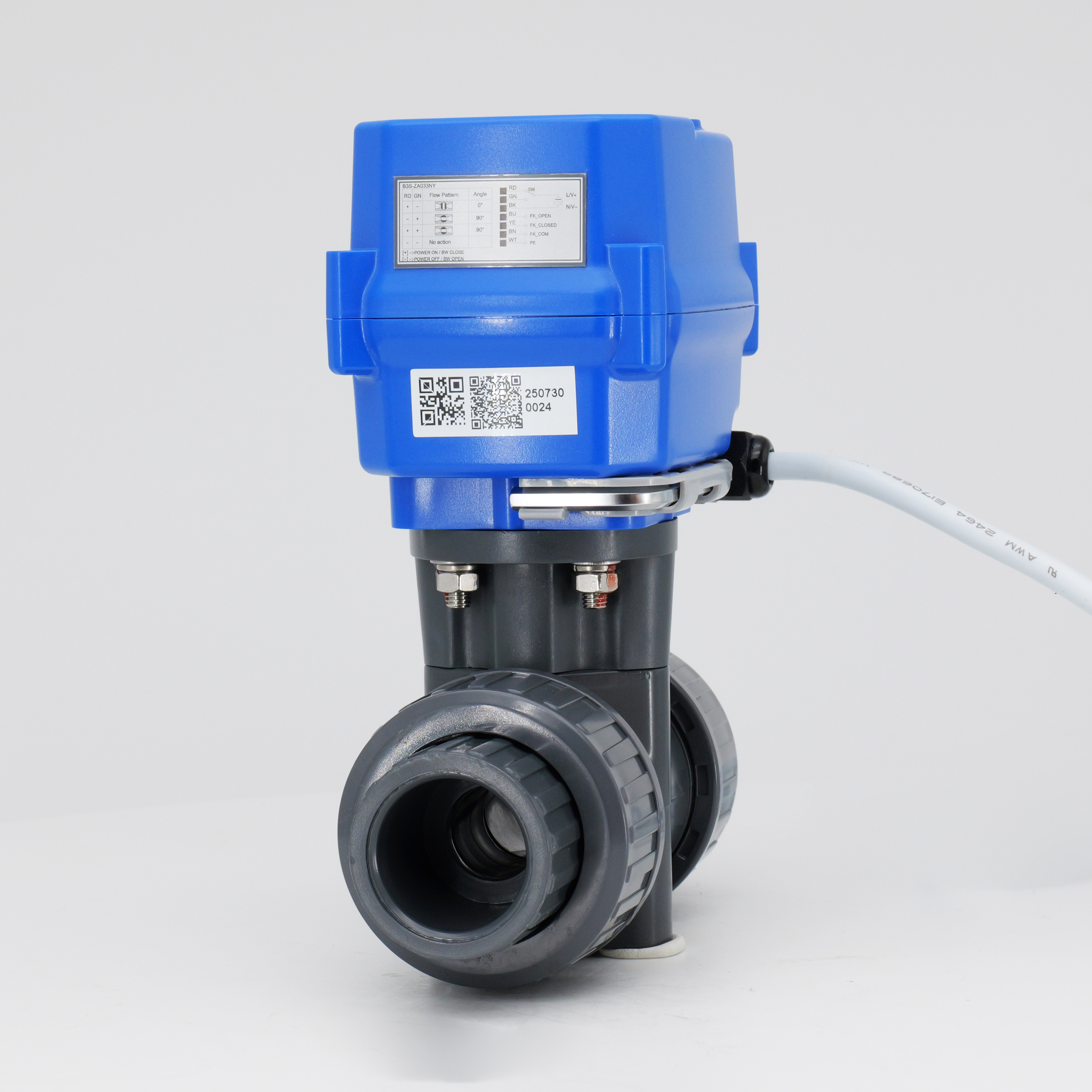

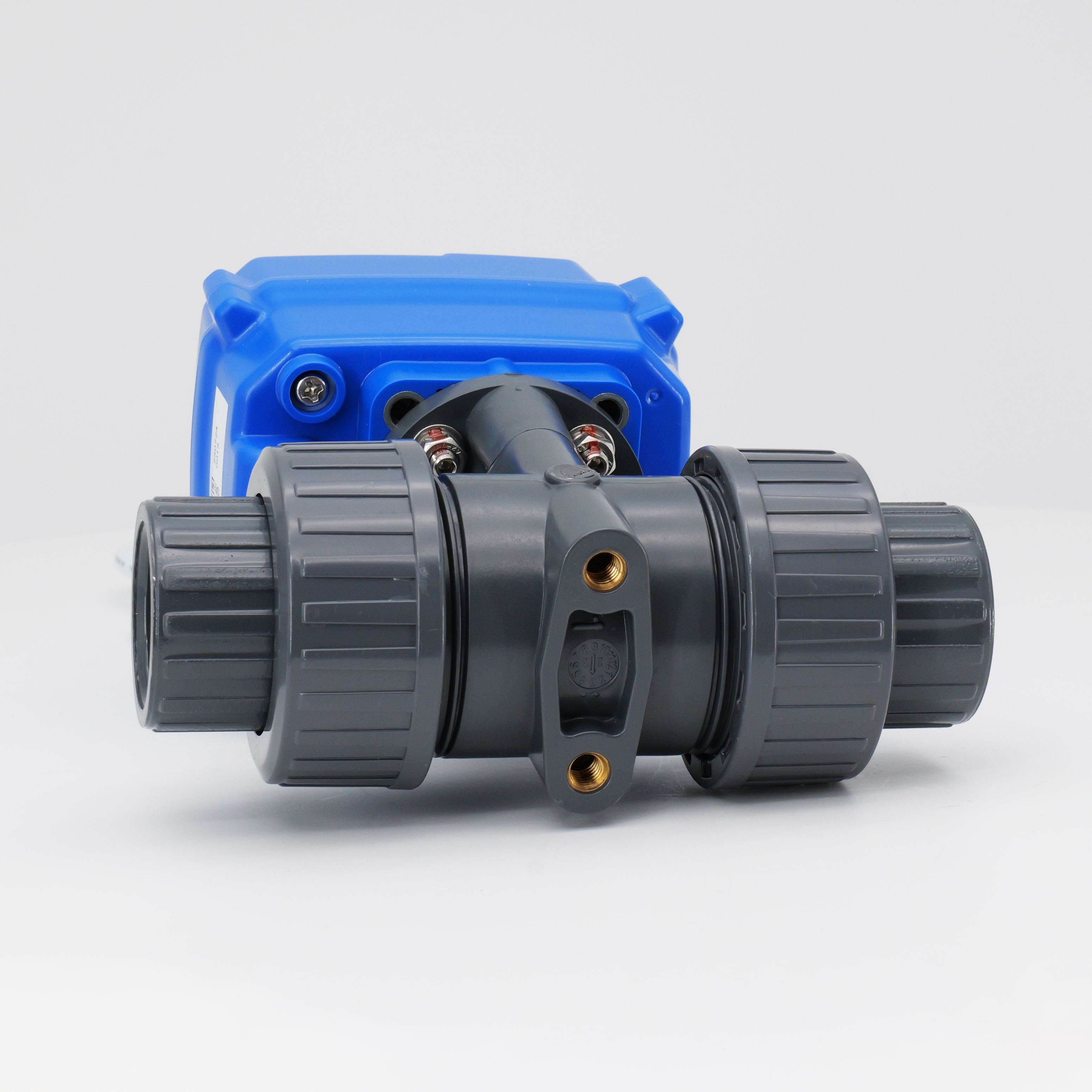

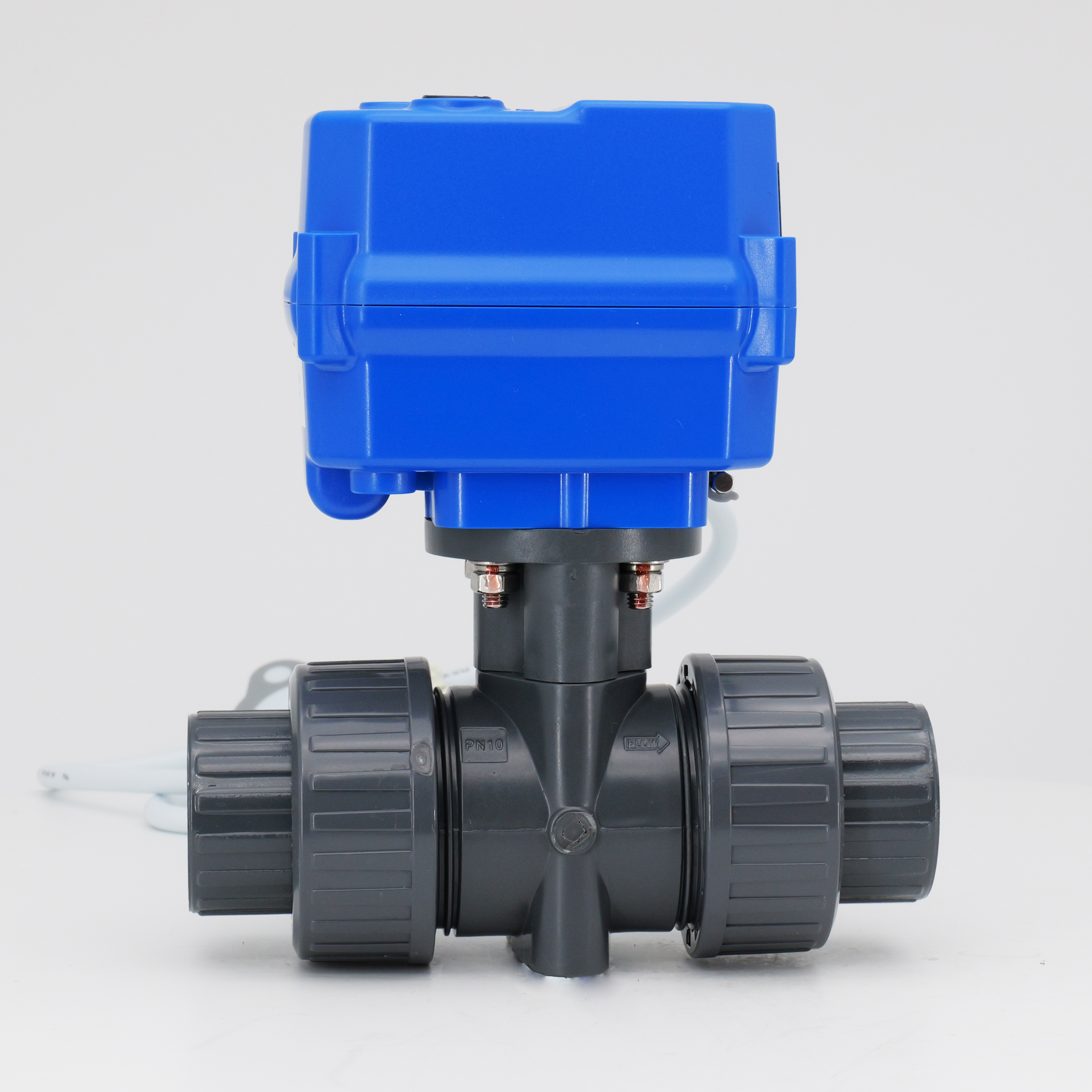

Das KLD 100 2-Wege-motorisierte Kugelventil (Kunststoff, 1/2 'bis 2 ') verfügt über ein kompaktes Design, das für kleine Geräte geeignet ist. Die Ventilkörper besteht aus UPVC/CPVC -Material und verfügt über einen Staub und eine wasserdichte Bewertung von IP67. FAIL Safe (Kondensatorrückgabe) Funktion, Sie können normalerweise schließen oder normalerweise geöffnet werden, sodass dies eine bessere Alternative zu Magnetventilen ist. Das Ventil enthält eine manuelle Notfallfunktion, einen integrierten Positionsindikator und bietet eine schnelle 2-Sekunden-Betriebszeit als Option. Es ist häufig in Wasseraufbereitungs-, Wasserspar- und pharmazeutischen Geräten eingesetzt.
Zu den technischen Spezifikationen gehören
Ventiltyp: Zwei-Wege-Elektro-Kugelventil
Größen: DN15, DN20, DN25, DN32, DN40, DN50
Druck: maximal 1,0 mPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 45 ° C für UPVC und 0 ° C bis 90 ° C für CPVC
Umgebungstemperatur: -15 ° C bis 45 ° C
Das KLD 100 2-Wege-motorisierte Kugelventil (Kunststoff, 1/2 'bis 2 ') ist eine ideale Ventilauswahl für kleine und mittelgroße Geräte.
Schnelle Laufversion oder Langzeitleben sind optional.
CE genehmigt
Anwendungen
Wasserbehandlungssystem
Wassersparendes und anderes umweltfreundliches System
Kleine Geräte für die automatische Steuerung
Pharmazeutische Ausrüstung
Ausgezeichnet in Ozonsterilisator und CLO 2 -Generator
Technische Daten
Nennmoment | Nennspannung | Leistung | Verdrahtung | Laufzeit | Schutzklasse | Maximaler Druck | Mittlere Temperatur. |
6nm | DC24V | 24W | B2S/B3S/BD3S | 2s | IP67- oder F -Typ | 1,0mpa | UPVC: 0-45 ℃ CPVC: 0-90 ℃ |
10nm/ 6nm@kt | AC/DC95-265V | 12W/ 18W@Kt | B3S/BD3S/KT32S | 5s | |||
AC/DC24V | B2S/B3S /BD3S/KT32S | ||||||
DC12V | |||||||
10nm | AC24V | 12W | B3S | 10s | |||
AC110V | |||||||
AC220V |
Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Komponenten | Material | Qty |
| 1 | Körper | UPVC/CPVC | 1 |
| 2 | Ball | UPVC/CPVC | 1 |
| 3 | Ballsitz | Ptfe | 1 |
| 4 | Kabelstecker | Nylon/Nickel-plattierter Messing | 1 |
| 5 | Gehäuse | PC -Legierung ※ | 1 |
| 6 | Etikett | PC | 1 |
| 7 | Indikationsfenster | Transparenter PC | 1 |
| 8 | Sechseckiger Schraubenschlüssel | Werkzeugstahl | 1 |
※ Vermeiden Sie den direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform.

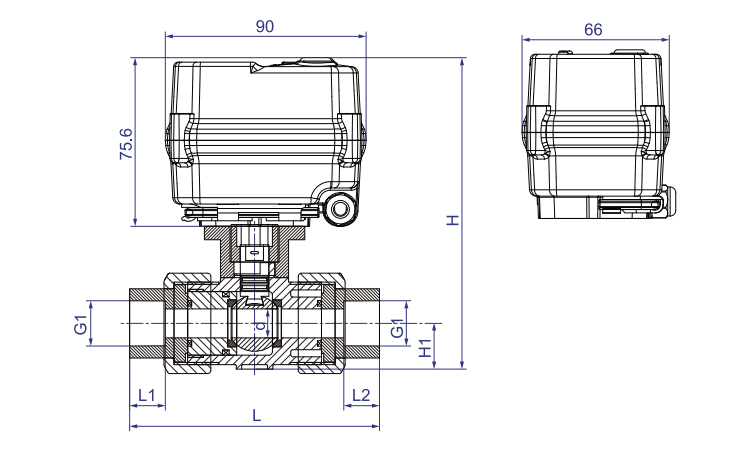

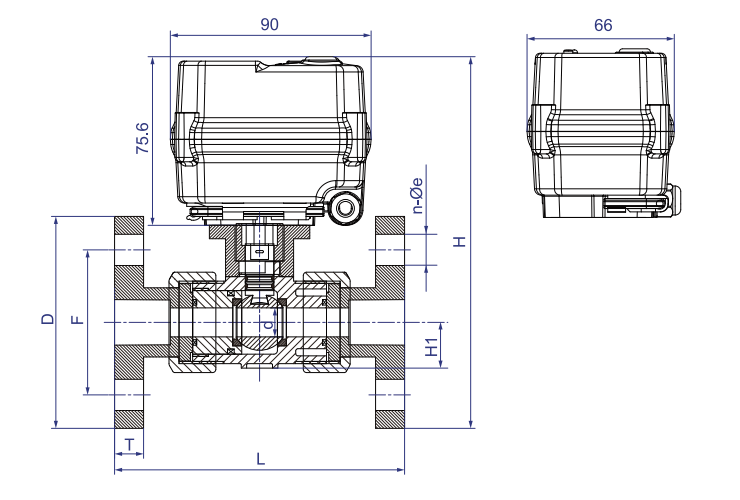

| Abmessungen 【DN15-DN50, Gewinde/Sockel】 | Abmessungen 【DN15-DN50, Flansch】 |
 |  |
Abmessungen (mm)
DN | d | L1 = L2 | G1 | L | D | F | n-φe | T | H | W (kg) | ||||||||||||
Faden/ Buchse | Faden | Buchse | Faden/ Buchse | Flansch | Flansch | Flansch | Flansch | Flansch | Faden/ Buchse | Flansch | ||||||||||||
GB | Ansi | GB | Ansi | GB | Ansi | GB/ Ansi | GB | Ansi | GB | Ansi | GB | Ansi | GB | Ansi | GB/ Ansi | GB/ Ansi | GB | Ansi | Faden/ Buchse | Flansch | ||
DN15 | 13 | 16 | 22.22 | G1/2 ' | Npt1/2 ' | 20.3 | 21.54 | 112 | 130 | 143 | 95 | 89 | 65 | 60 | 4-14 | 4-16 | 13 | 141.6 | 166.6 | 163.6 | 0.89 | 1.18 |
DN20 | 18 | 19 | 25.40 | G3/4 ' | Npt3/4 ' | 25.3 | 26.87 | 132 | 150 | 172 | 105 | 98 | 75 | 70 | 4-14 | 4-16 | 14 | 156.6 | 181.6 | 178.1 | 1.00 | 1.36 |
DN25 | 23 | 22 | 28.58 | G1 ' | Npt1 ' | 32.3 | 33.65 | 144 | 160 | 187 | 115 | 108 | 85 | 79 | 4-14 | 4-16 | 14 | 174.6 | 199.1 | 195.6 | 1.16 | 1.63 |
DN32 | 30 | 26 | 31.75 | G1-1/4 ' | Npt1-1/4 ' | 40.3 | 42.42 | 165 | 180 | 190 | 140 | 117 | 100 | 89 | 4-18 | 4-16 | 16 | 190.1 | 219.1 | 207.6 | - | - |
DN40 | 38 | 31 | 34.93 | G1-1/2 ' | Npt1-1/2 ″ | 50.3 | 48.56 | 171 | 200 | 212 | 150 | 127 | 110 | 98 | 4-18 | 4-16 | 16 | 209.1 | 235.1 | 223.6 | - | - |
DN50 | 48 | 38 | 38.10 | G2 ' | Npt2 ' | 63.3 | 60.63 | 200 | 230 | 234 | 165 | 152 | 125 | 121 | 4-18 | 4-19 | 16 | 236.1 | 258.6 | 252.1 | - | - |
Anmerkungen: DIN, ANSI, GB, NPT ECT ist optional.
Funktionsdaten
Drehwinkel | 90 ° ± 2 ° |
Schutzgrad | IP67 F Typ [feuchtigkeitsdicht, addieren Entfeuchtungsheizung] gemäß Q/12NK 4404-2023 |
Handbuch Überschreibung | Passender Sechskantschlüssel (nur mit Kraft verwendet) |
| Positionsindikator |  |
Arbeitsbedingungen
Umgebungstemperatur. | -15 ℃＜ t ＜ 45 ℃ |
Umgebungsfeuchtigkeit | 5-95%RH, Nicht-Kondensation |
| Mittlere Temperatur. | UPVC: 0—45 ℃/CPVC: 0—90 ℃ |
※ Vorbehaltlich technischer Änderungen
