Beschreibung

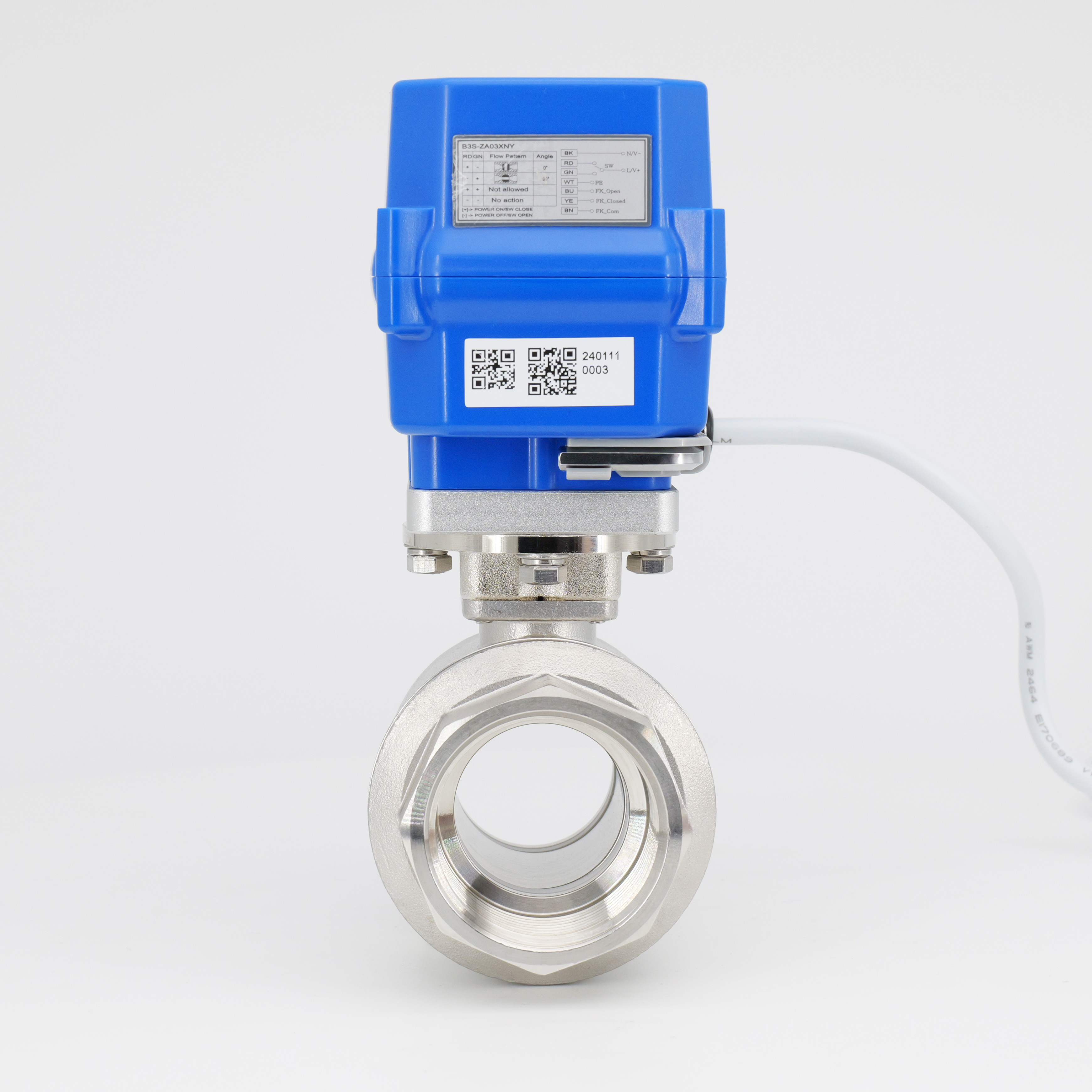

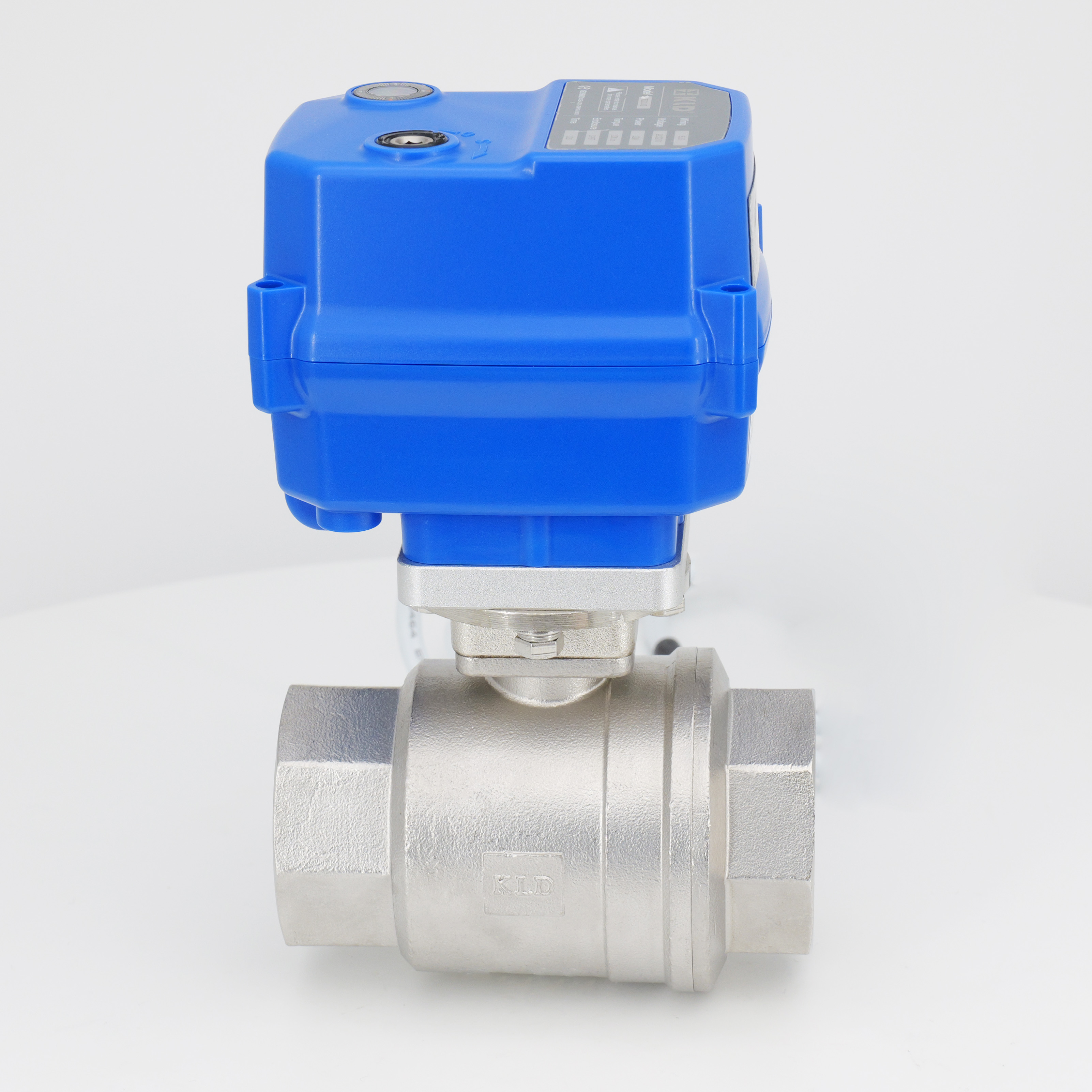

Das KLD 100 2-Wege-Full-Port-motorisierte Kugelventil (1/2 'bis 1-1/4 ') verfügt über ein volles Port-Design, das einen großen Flussbereich für das Medium gewährleistet und für eine Vielzahl von Strömungsanforderungen geeignet ist. Es hat eine kompakte Größe, die es ideal für die Verwendung in kleinen Geräten macht und hilft, Platz zu sparen. Das Ventil wird von einem bürstenlosen Motor angetrieben, der einen stabilen und zuverlässigen Betrieb gewährleistet und im Vergleich zu Bürstenmotoren eine längere Lebensdauer hat. Es verwendet eine Standardschnittstelle, die eine einfache Verbindung zu verschiedenen Systemen erleichtert. Das Ventil verfügt über eine manuelle Überschrift für einen sicheren und bequemen Betrieb und eine IP67 -Schutzbewertung. FAIL Safe (Kondensatorrückgabe) Funktion, Sie können normalerweise schließen oder normalerweise geöffnet werden, sodass es eine bessere Alternative zu Magnetventilen mit größerer Durchflussrate ist und Wasserhammer vermeiden kann.
Zu den technischen Spezifikationen gehören
Ventiltyp: Zwei-Wege-Elektro-Kugelventil
Größen: DN15, DN20, DN25, DN32
Druck: maximal 1,0 mPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C
Dieses Produkt zeigt erhebliche Vorteile von Miniaturisierung, Langlebigkeit, Reaktionsgeschwindigkeit und Sicherheit. Damit ist es ein hervorragendes elektrisches Ballventil, das den Anforderungen verschiedener industrieller Automatisierungsanwendungen entsprechen kann.
Schnelle Laufversion oder Langzeitleben sind optional.
CE genehmigt
Anwendungen
Wasserbehandlungssystem
Wassersparendes und anderes umweltfreundliches System
Kleine Geräte für die automatische Steuerung
HVAC
Technische Daten
| Nennmoment | Nennspannung | Leistung | Verdrahtung | Laufzeit | Schutzklasse | Maximaler Druck | Mittlere Temperatur. |
| 6nm | DC24V | 24W | B2S/B3S/BD3S | 2s | IP67- oder F -Typ | 1,0mpa | 0-100 ℃ ※ ※ |
| 10nm/ 6nm@kt | AC/DC95-265V | 12W/ 18W@Kt | B3S/BD3S/KT32S | 5s | |||
| AC/DC24V | B2S/B3S/BD3S/KT32S | ||||||
| DC12V | |||||||
| 10nm | AC24V | 12W | B3S | 10s | |||
| AC110V | |||||||
| AC220V |
※ Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.
Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Komponenten | Material | Qty |
| 1 | Körper | Brass/304/316L | 1 |
| 2 | Ball | 304/316L | 1 |
| 3 | Ballsitz | Ptfe | 1 |
| 4 | Kabelstecker | Nylon, Nickel-plattiertes Messing | 1 |
| 5 | Gehäuse | PC -Legierung ※ | 1 |
| 6 | Etikett | PC | 1 |
| 7 | Indikationsfenster | Transparenter PC | 1 |
| 8 | Sechseckiger Schraubenschlüssel | Werkzeugstahl | 1 |
※ Vermeiden Sie den direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform.
Abmessungen 【DN15-DN32】
Abmessungen (mm)
DN | d | L1 = L2 | L | G1 | H1 | H2 | H | F | W (kg) |
DN15 | 15 | 13 | 57 | G1/2 ' | 16.5 | 21.25 | 134.35 | 27 | 1.5 |
DN20 | 20 | 16 | 70 | G3/4 ' | 21.5 | 25.80 | 143.90 | 32 | 2.0 |
DN25 | 25 | 18 | 84 | G1 ' | 26.7 | 33.50 | 156.80 | 38 | 2.5 |
DN32 | 32 | 20 | 97 | G1-1/4 ' | 31.5 | 37.50 | 165.60 | 48 | 3.0 |
ANMERKUNGEN: BSP, NPT, GB ECT. ist optional.
Funktionsdaten
| Drehwinkel | 90 ° ± 2 ° |
Schutzgrad | IP67 gemäß EN60529/GB4208-2008 (alle Anweisungen) F Typ [feuchtigkeitssicher, Entfeuchtungsheizung hinzufügen] |
| Handbuch Überschreibung | Passender Sechskantschlüssel (nur mit Kraft verwendet) |
| Positionsindikator |  |
Arbeitsbedingungen
Umgebungstemperatur. | -15 ℃ |
Umgebungsfeuchtigkeit | 5-95%RH, Nicht-Kondensation |
| Mittlere Temperatur. | 0-100 ℃ |
※ Vorbehaltlich technischer Änderungen
