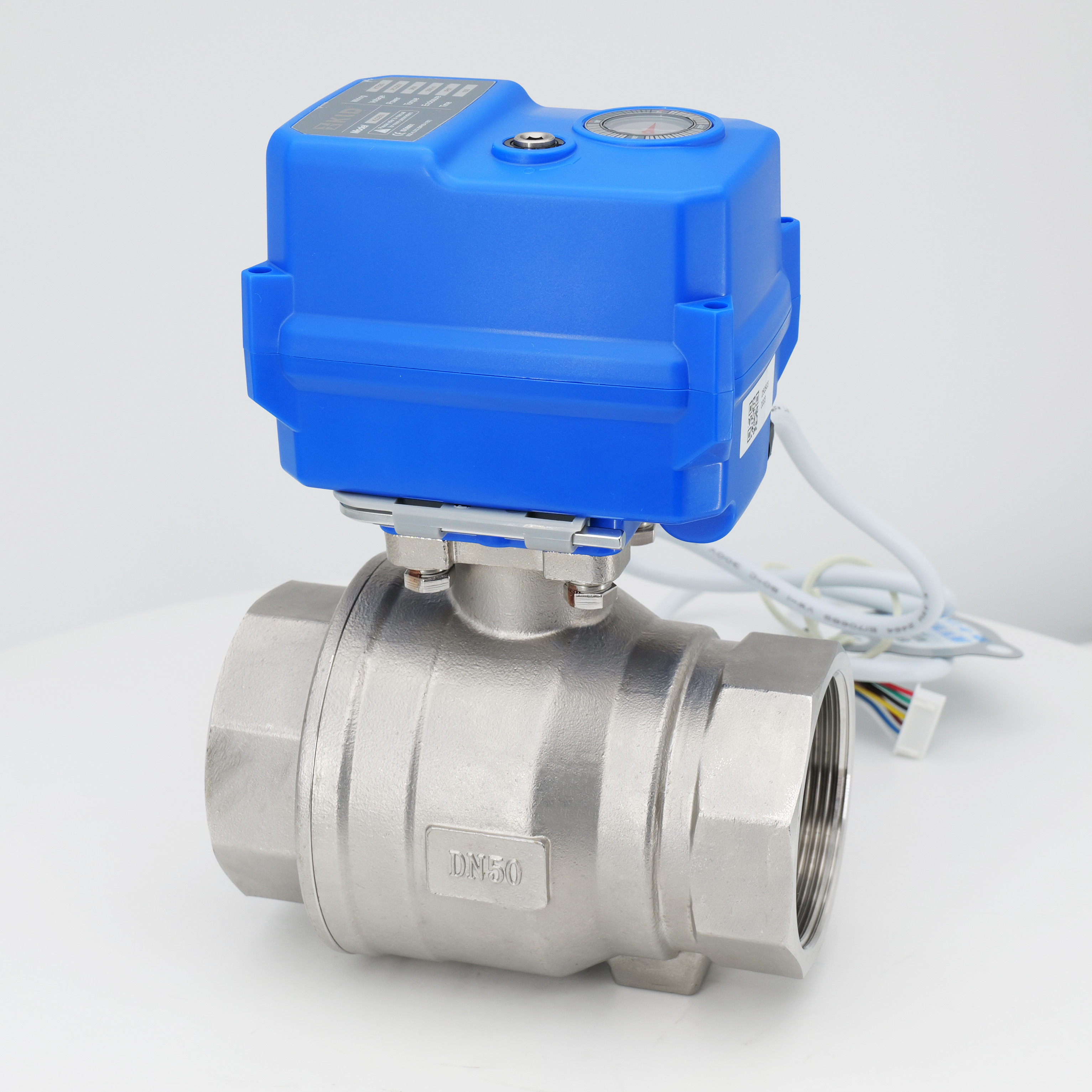

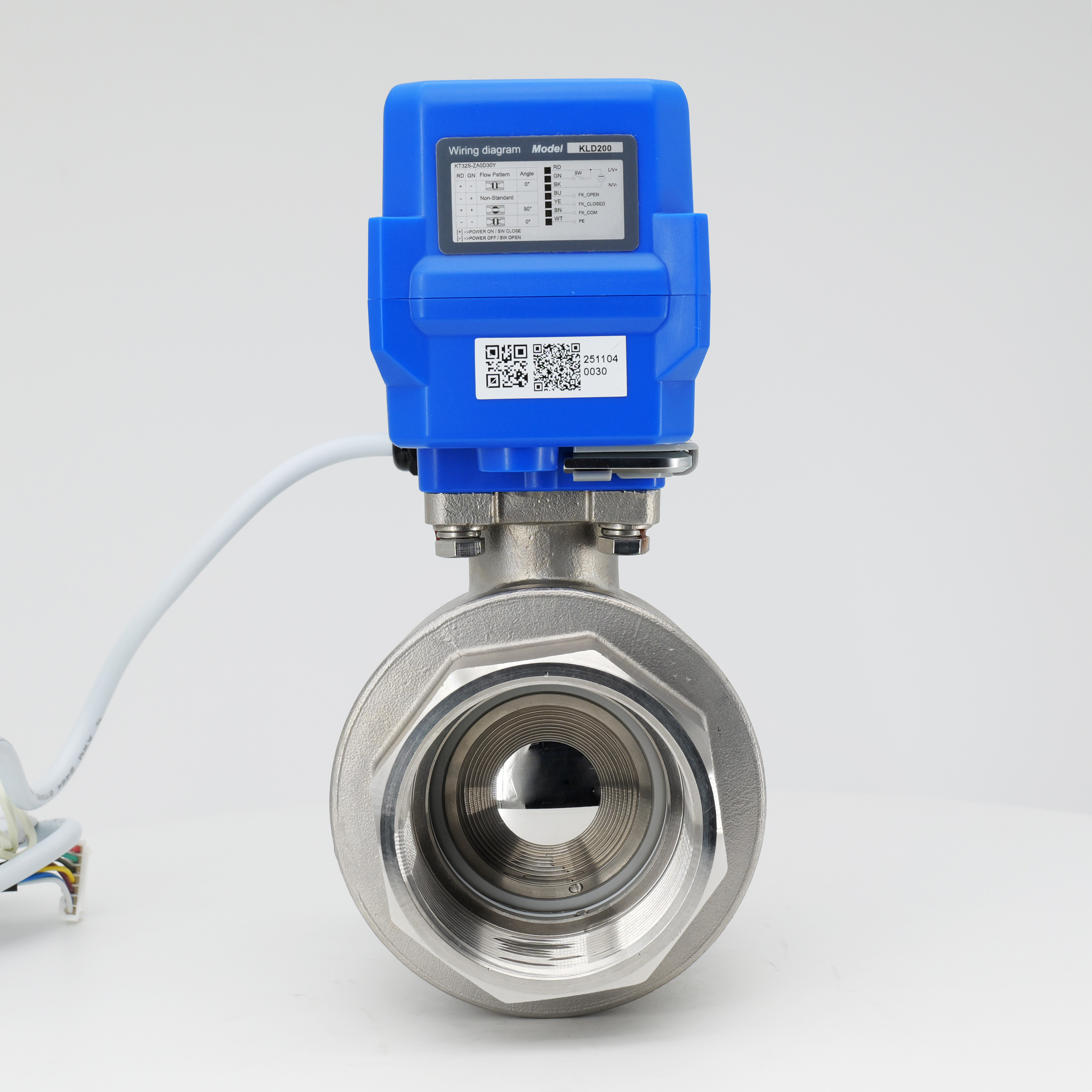

Beschreibung
KLD 200 2-Wege-Full-Port-Motor-Kugelventil (1 'bis 2 ') ist mit einer kompakten Größe ausgelegt, die besonders für kleine Geräte mit Platzbeschränkungen geeignet ist. Es verwendet einen bürstenlosen Motor mit hoher Zuverlässigkeit und einer langen Lebensdauer von bis zu 20.000 Zyklen. Das Ventil verfügt über eine manuelle Überschrift für einen sicheren und bequemen Betrieb und eine IP67 -Schutzbewertung. FAIL Safe (Kondensatorrückgabe) Funktion, Sie können normalerweise schließen oder normalerweise geöffnet werden, sodass es eine bessere Alternative zu Magnetventilen mit größerer Durchflussrate ist und Wasserhammer vermeiden kann.
Die technischen Spezifikationen umfassen
Ventilkörpertyp: Zwei-Wege-elektrisches Ballventil
Durchmesserbereich: DN25, DN32, DN40, DN50
Druck: maximal 1,0 mPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C
KLD 200 2-Wege Vollport Motorisierte Kugelventil (1 'bis 2 ') verfügt über eine kompakte Größe, eine schnelle Reaktion und eine hohe Zuverlässigkeit, wodurch es für Anwendungen in kleinen Geräteautomation, Wassersparungssystemen und anderen Feldern geeignet ist.
Schnelle Laufversion oder Langzeitleben sind optional.
CE genehmigt
Anwendungen
Wasserbehandlungssystem
Wassersparendes und anderes umweltfreundliches System
Kleine Geräte für die automatische Steuerung
HVAC
Technische Daten
Nennmoment | Nennspannung | Leistung | Verdrahtung | Laufzeit | Schutzklasse | Maximaler Druck | Mittlere Temperatur. |
20nm | DC24V | 85W | B3S/BD3S | 1s | IP67- oder F -Typ | 1,0mpa | 0-100 ℃ ※ 2 |
15nm | DC12V | 15W/25W@kt | B2S/B3S/ BD3S/KT32S | 15s | |||
20nm | DC12VH | 25W@10s/36W@kt | 10s | ||||
20nm/ 15nm@6s | AC/DC24V | 15W@10S / 25W@6S / 36W@Kt | 10s/6s | ||||
AC/DC95-265V | 15W@10S / 25W@6S / 36W@Kt | B3S/BD3S/ KT32S | |||||
20nm | AC24V | 15W | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.
Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Komponenten | Material | Qty |
| 1 | Körper | 304/316/316L/Messing | 1 |
| 2 | Ball | 304/316/316L | 1 |
| 3 | Ballsitz | Ptfe | 1 |
| 4 | Kabelstecker | Nylon, Nickel-plattiertes Messing | 1 |
| 5 | Gehäuse | PC -Legierung ※ / Aluminium sterben | 1 |
| 6 | Etikett | PC | 1 |
| 7 | Indikationsfenster | Transparenter PC | 1 |
| 8 | Sechseckiger Schraubenschlüssel | Werkzeugstahl | 1 |
※ Vermeiden Sie den direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform.

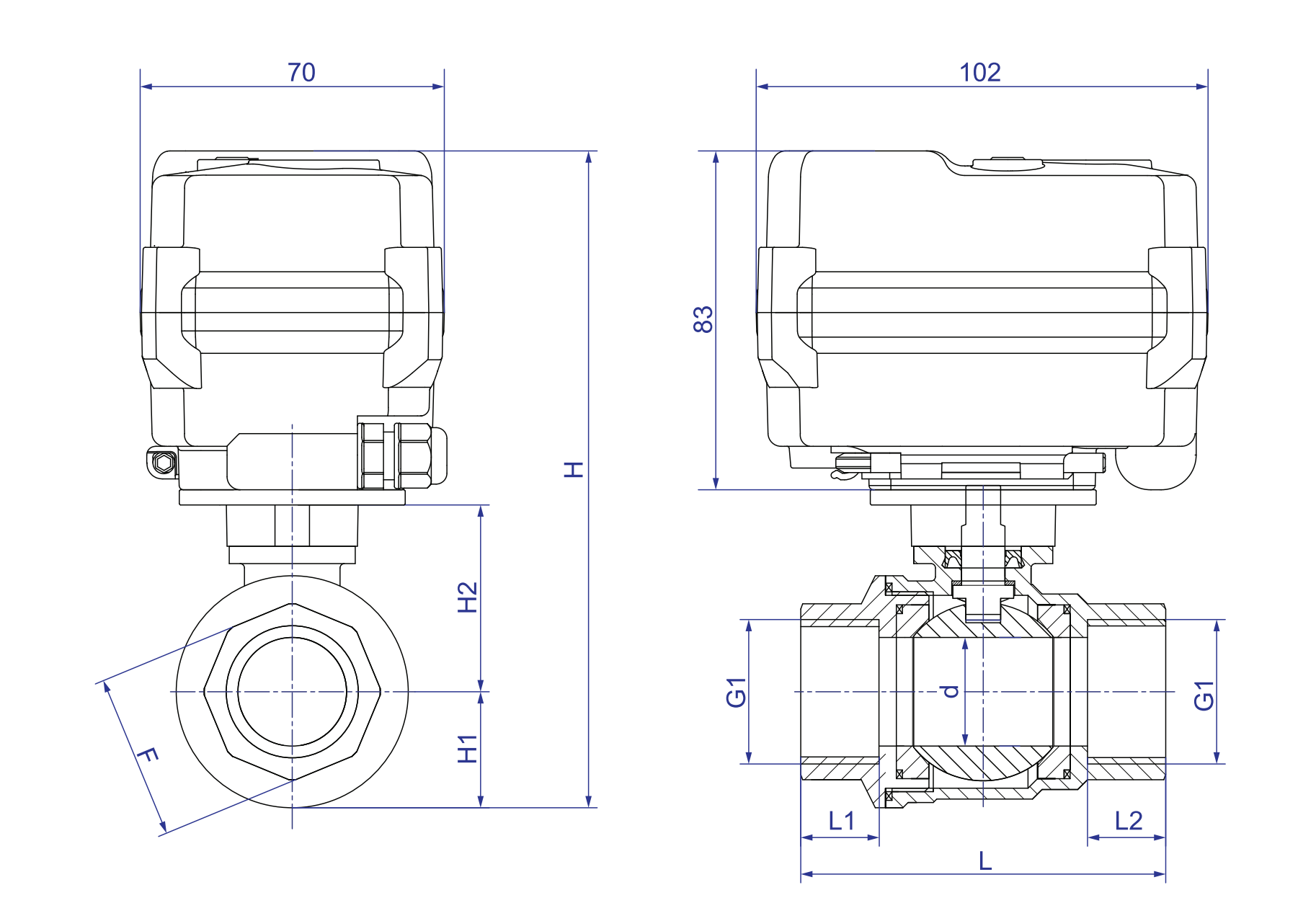

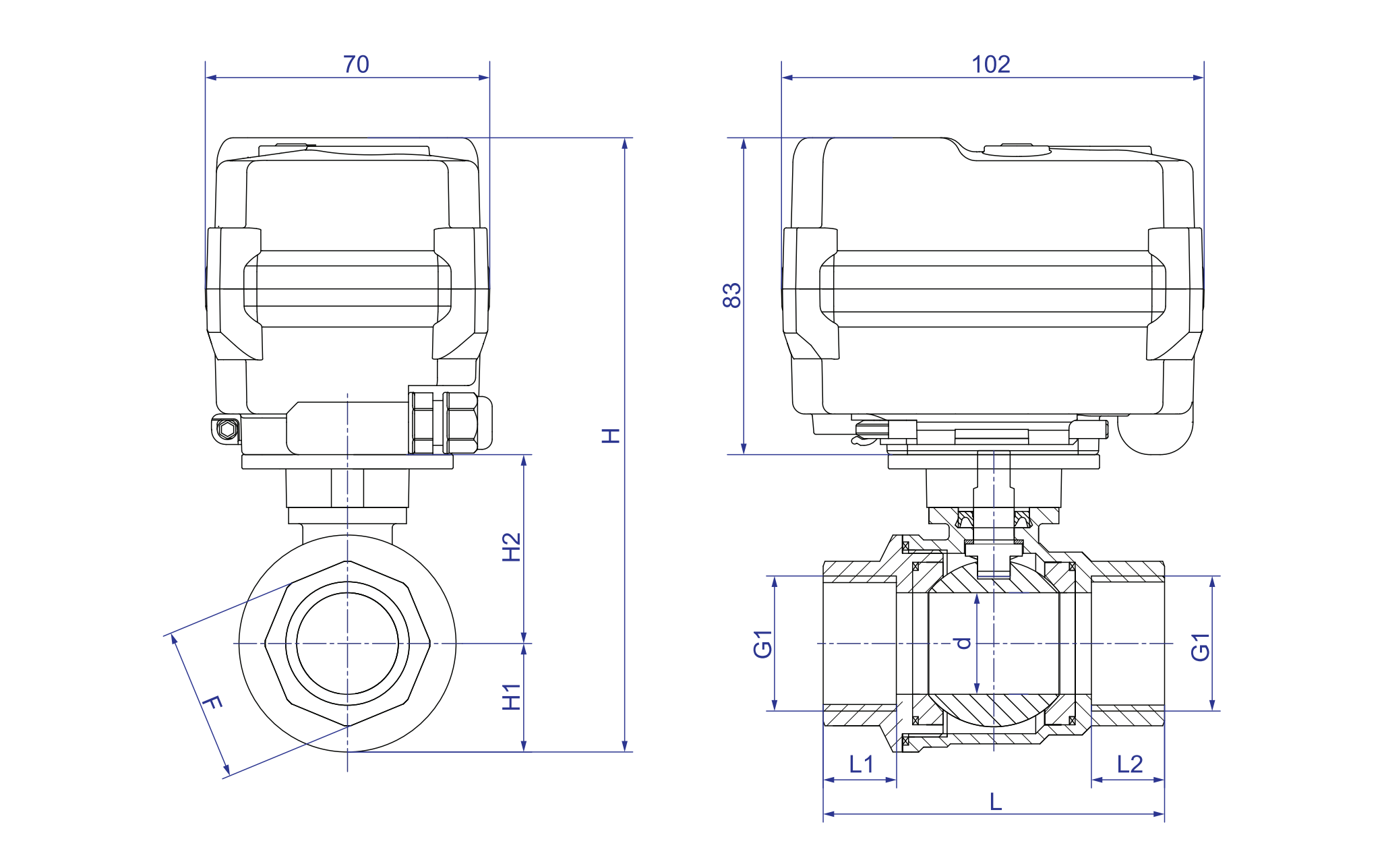

Abmessungen 【DN25-DN50】
Abmessungen (mm)
DN | d | L1 = L2 | L | G1 | H1 | H2 | H | F | Material | W (kg) |
DN25 | 25 | 18 | 84 | G1 ' | 26.70 | 46.5 | 156.20 | 38 | 304/316l/cu | 1.55 |
DN32 | 32 | 20 | 97 | G1-1/4 ' | 31.50 | 50.5 | 165.00 | 48 | 304/316l/cu | 1.87 |
DN40 | 38 | 20 | 110 | G1-1/2 ' | 38.25 | 70.5 | 191.75 | 56 | 304/316 | 2.46 |
DN50 | 50 | 29 | 130 | G2 ' | 45.25 | 78.5 | 206.75 | 68 | 304/316 | 3.39 |
ANMERKUNGEN: BSP, NPT, GB ECT. ist optional.
Funktionsdaten
Drehwinkel | 90 ° ± 2 ° |
Schutzgrad | IP67 gemäß EN60529/GB4208-2008 (Alldirections) F Typ [feuchtigkeitssicher, Entfeuchtungsheizung hinzufügen] |
Handbuch Überschreibung | Passender Sechskantschlüssel (nur mit Kraft verwendet) |
| Positionsindikator |  |
Arbeitsbedingungen
Umgebungstemperatur. | -15 ℃＜ t ＜ 45 ℃（ kann für andere Temperaturen angepasst werden.） |
Umgebungsfeuchtigkeit | 5-95%RH, Nicht-Kondensation |
| Mittlere Temperatur. | 0—100 ℃ |
※ Vorbehaltlich technischer Änderungen
