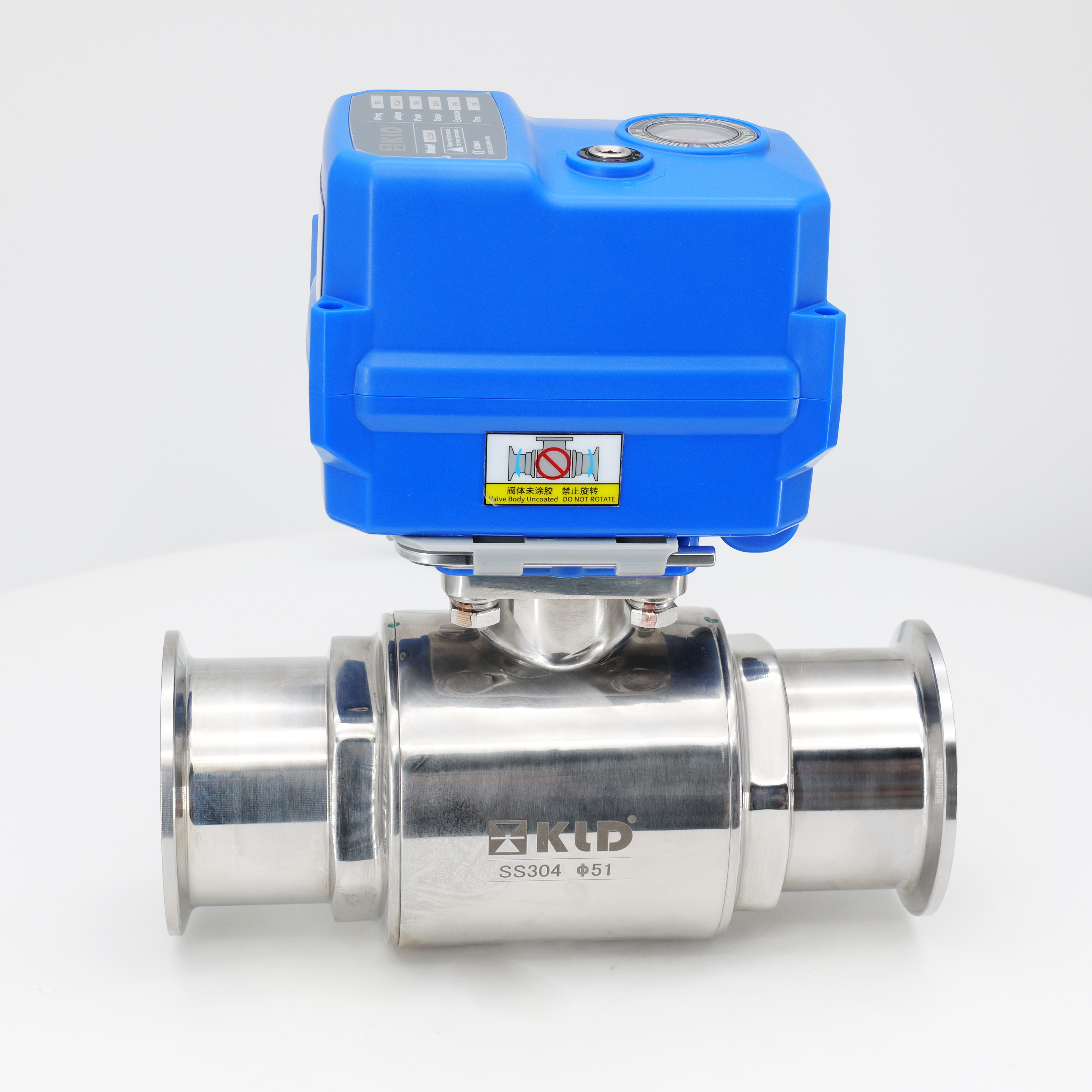

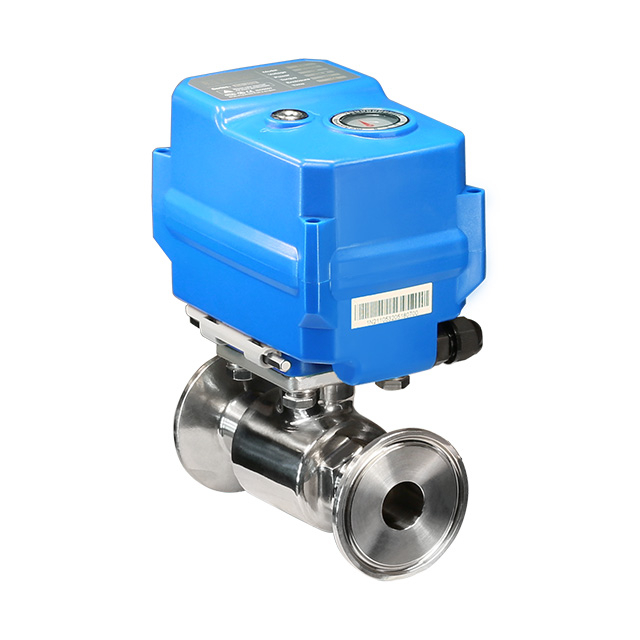

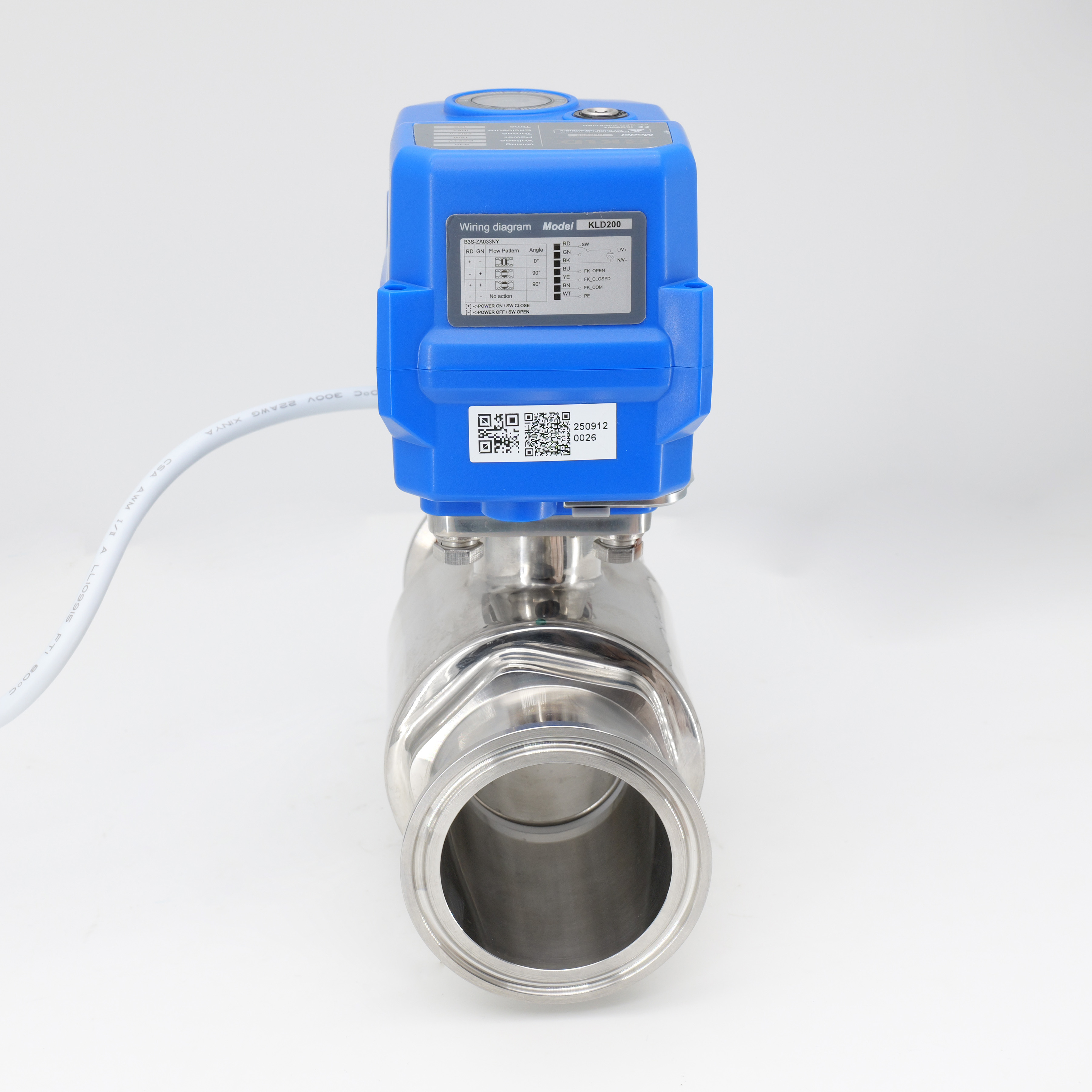

Beschreibung
Der motorisierte 2-Wege-Kugelhahn KLD200 für die schnelle Montage (Tri-Clamp) besteht aus Edelstahl 304, 316 oder 316L, bietet hervorragende Korrosionsbeständigkeit und ist für den Einsatz in verschiedenen Medienumgebungen geeignet. Mit der ausfallsicheren Funktion (Auto-Reset beim Ausschalten) können Sie zwischen „normalerweise geschlossen“ und „normalerweise offen“ wählen, was eine bessere Alternative zu Magnetventilen darstellt. Der Antrieb erfolgt über einen Elektroantrieb und die Bedienung erfolgt über ein Handrad, das eine Fernsteuerung ermöglicht. Mit der Schutzart IP67 weist es eine gute Wasser- und Staubdichtigkeit auf.
Zu den technischen Spezifikationen gehören
Ventiltyp: 2-Wege-elektrisches Ventil für schnelle Zusammenhänge
Größen: ф19, ф25, ф32, ф38, ф45, ф51
Verbindungsart: Schnell zusammengebaut (Tri-Clamp)
Druck: maximal 1,0 mPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C
Das KLD 200 2-Wege-Motorisierungsventil für schnell montierte (Tri-Clamp) ist in der Materialqualität, in der Anwendungsbereich, im Schutz und im Antriebsmodus ausgestattet. Es handelt sich um ein hochwertiges und vielseitiges Industrieventilprodukt, das in verschiedenen Fluidkontrollfeldern weit verbreitet ist.
Die Hochgeschwindigkeitsversion ist optional.
CE-zertifiziert.
Anwendungen

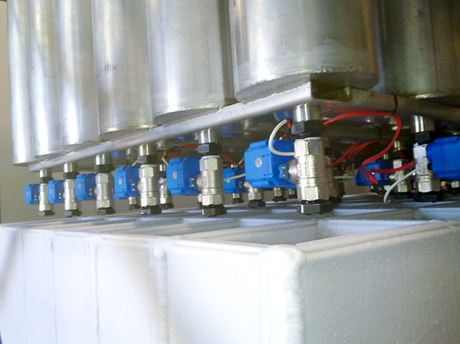

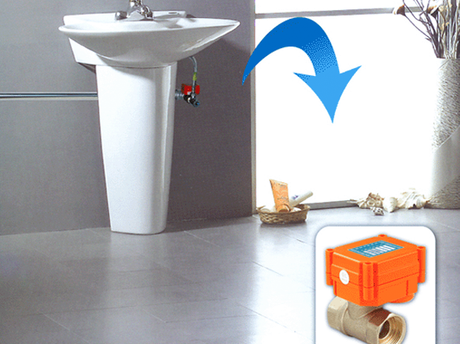

Wasserbehandlungssystem
Technische Daten
Nennmoment | Nennspannung | Leistung | Verdrahtung | Laufzeit | Schutz Klasse | Max Druck | Mittlere Temperatur. |
20nm | DC24V | 85W | B3S/BD3S | 1s | IP67- oder F -Typ | 1,0mpa | 0-100 ℃ ※ 2 |
15nm | DC12V | 15W/25W@kt | B2S/B3S/BD3S/KT32S | 15s | |||
20nm | DC12VH | 25W@10s/36W@kt | 10s | ||||
20nm 15nm@6s | AC/DC24V | 15W@10S / 25W@6S / 36W@Kt | 10s/6s | ||||
AC/DC95-265V | 15W@10S / 25W@6S / 36W@Kt | B3S/BD3S/KT32S | |||||
20nm | AC24V | 15W | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.
Hinweise: Typ S verfügt über eine Mikrobewegungsrückmeldung, die den Signalstatus nach einem Stromausfall mit einer leichten Verzögerung im Verhältnis zur Ventilpositionsaktion aufrechterhalten kann. Wenn ein synchrones Feedback-Signal mit der Ventilposition erforderlich ist, wird die Relais-Feedback-Lösung 200C-J empfohlen. Detaillierte technische Parameter können durch Rücksprache mit unserem Kundendienst eingeholt werden.

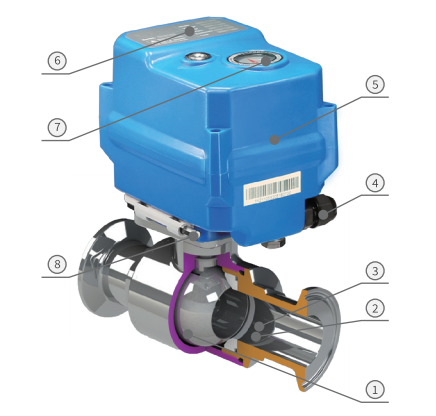

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Komponenten | Material | Qty |
| 1 | Körper | 304/316/316L | 1 |
| 2 | Ball | 304/316/316L | 1 |
| 3 | Ballsitz | Ptfe | 2 |
| 4 | Kabelstecker | Nylon, Nickel-plattiertes Messing | 1 |
| 5 | Gehäuse | PC -Legierung ※ / Aluminium sterben | 1 |
| 6 | Etikett | PC | 1 |
| 7 | Indikationsfenster | Transparenter PC | 1 |
| 8 | Sechskantschlüssel | Werkzeugstahl | 1 |
※ Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.

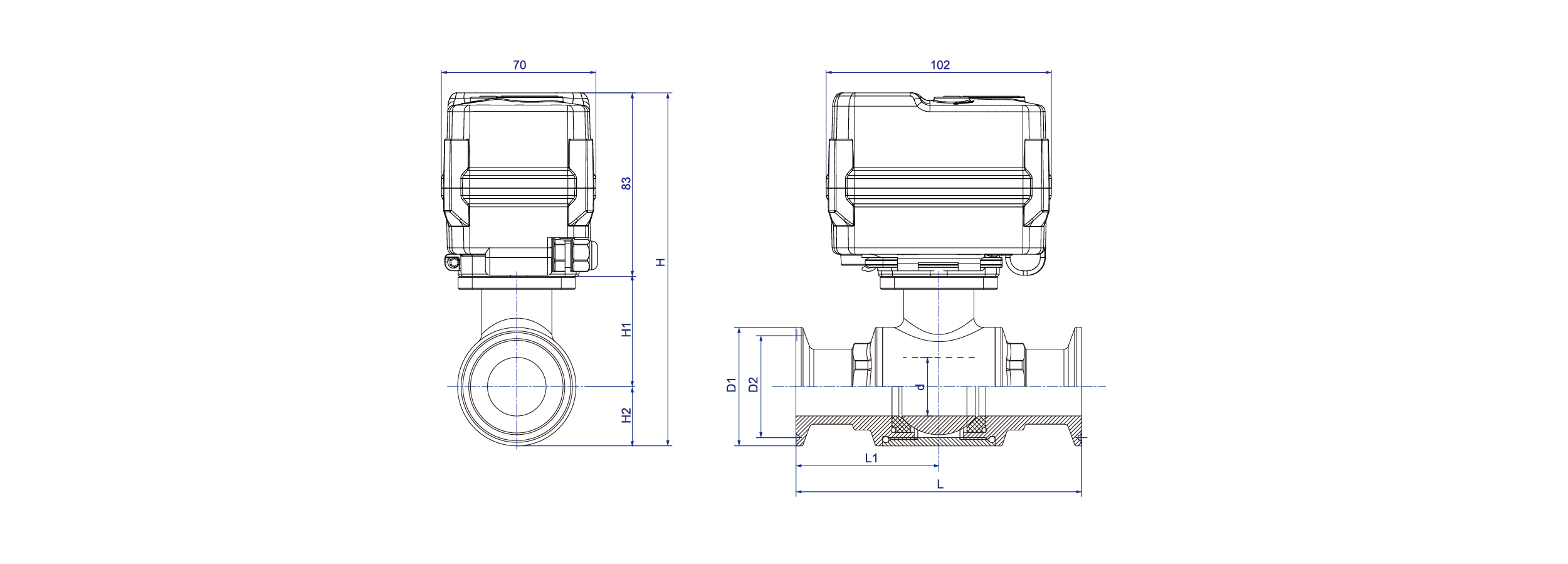

Abmessungen 【ф19-ф51】
Abmessungen (mm)
DN | d | D1 | D2 | L | L1 | H1 | H2 | H | W (kg) | ||
| Ф19 | 14.0 | 50.5 | 43.5 | 103.0 | 51.50 | 37.50 | 25.25 | 151.0 | 1.4 | ||
| Verlassen | 18.5 | 50.5 | 43.5 | 116.0 | 58.00 | 39.50 | 25.25 | 147.8 | 1.5 | ||
| Verlassen | 25.0 | 50.5 | 43.5 | 122.0 | 61.00 | 47.00 | 25.25 | 155.3 | 1.6 | ||
| Verlassen | 32.0 | 50.5 | 43.5 | 136.0 | 68.00 | 51.20 | 30.00 | 164.2 | - | ||
| Verlassen | 38.0 | 50.5 | 64.0 | 43.5 | 56.5 | 147.5 | 73.75 | 56.50 | 35.50 | 175.0 | - |
| Verlassen | 38.0 | 64.0 | 56.5 | 161.0 | 80.50 | 56.50 | 35.50 | 175.0 | - | ||
Funktionsdaten
| Drehwinkel | 90 ° ± 2 ° |
Schutzgrad | IP67 F-Typ [feuchtigkeitsgeschützt, mit zusätzlicher Entfeuchtungsheizung] Gemäß Q/12NK 4404-2023 |
| Handbuch Überschreibung | Passender Innensechskantschlüssel (nur bei stromloser Verwendung) |
| Positionsindikator |  |
Arbeitsbedingungen
| Umgebungstemperatur. | -15 ℃＜ t ＜ 45 ℃（ kann für andere Temperaturen angepasst werden.） |
| Umgebungsfeuchtigkeit | 5-95%RH, Nicht-Kondensation |
| Mittlere Temperatur. | 0—100 ℃ |
※ Vorbehaltlich technischer Änderungen
