Beschreibung

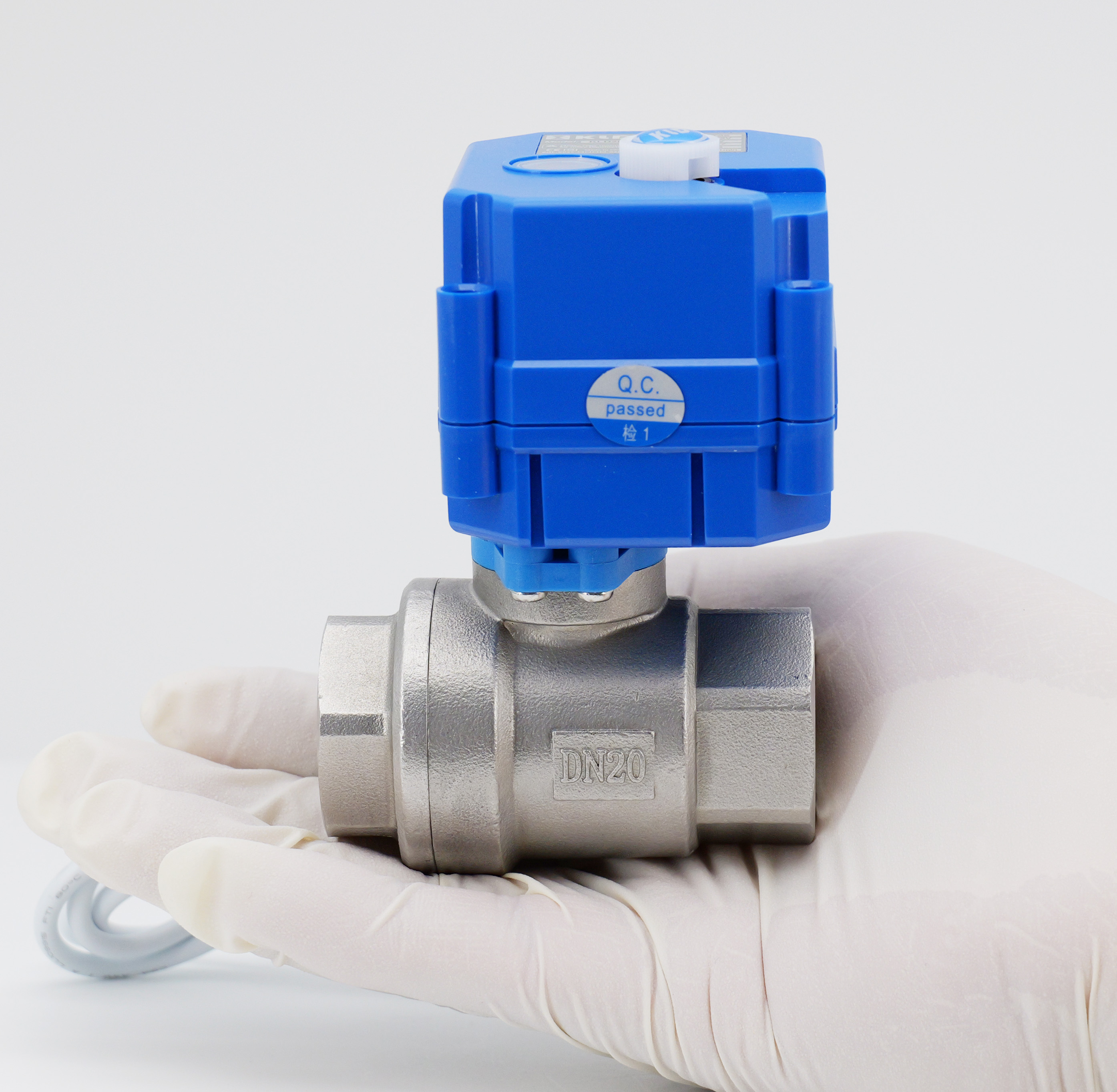

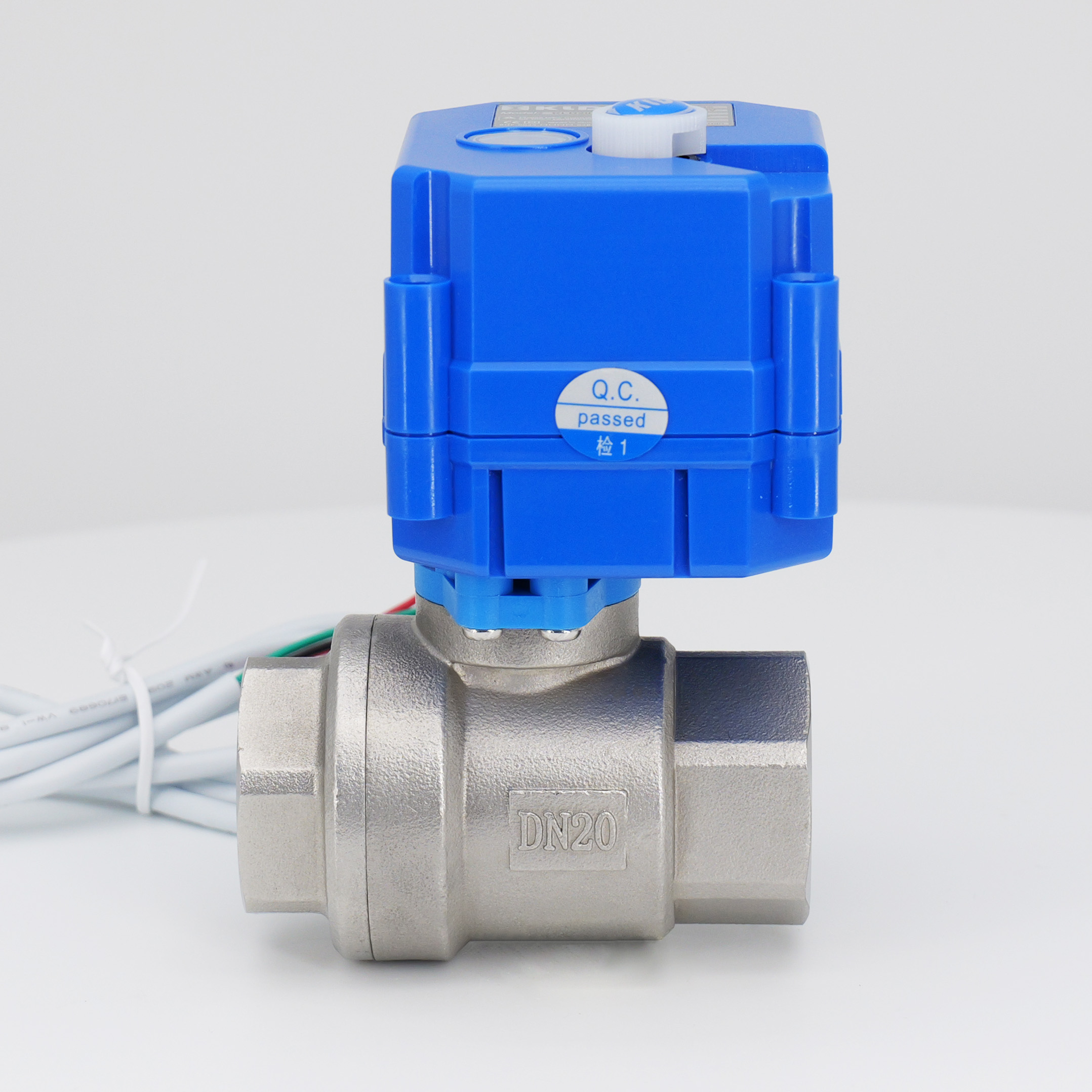

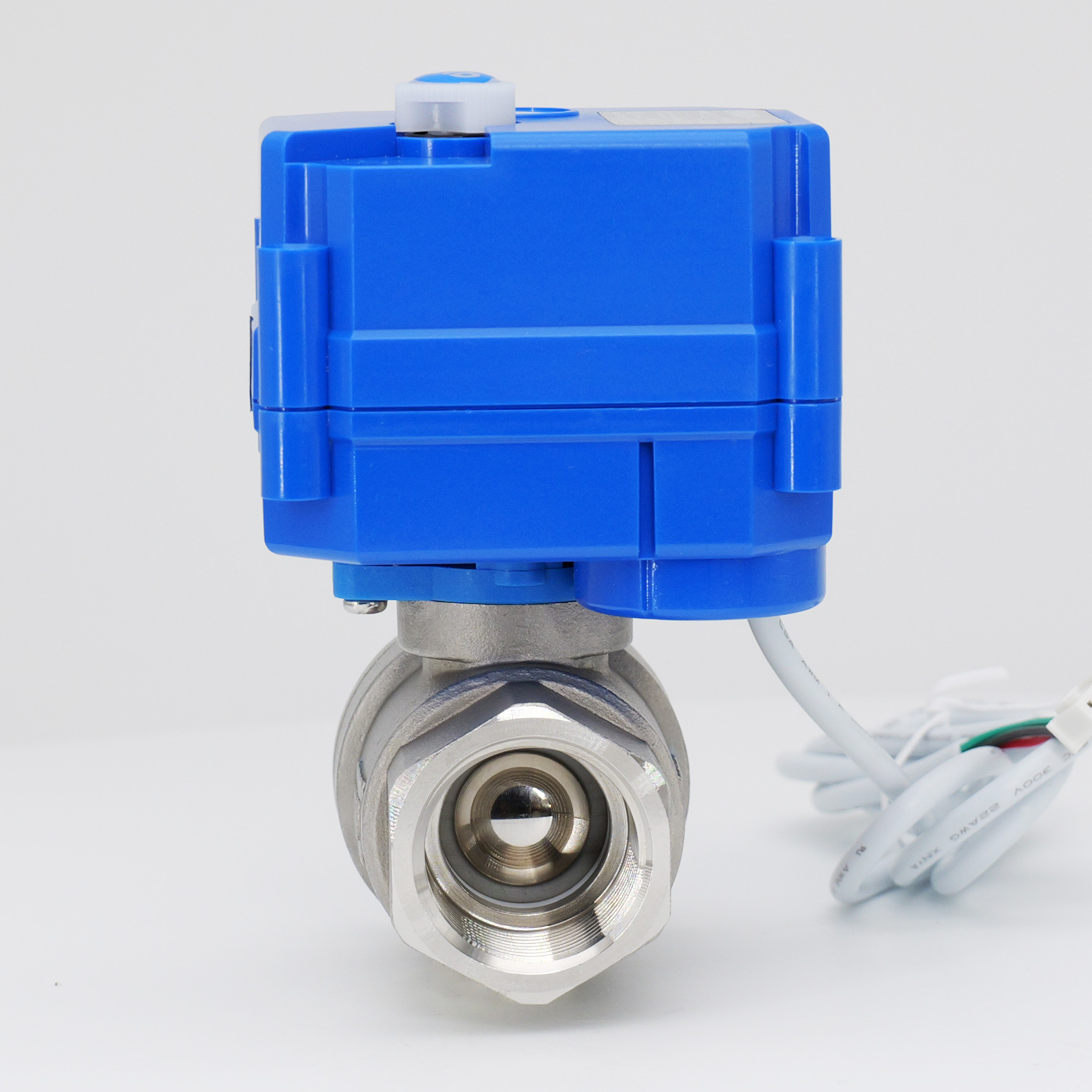

Das KLD 20S-Serie-Zwei-Wege-Elektro-Ballventil ist für Geräteanwendungen kleiner Maßnahmen ausgelegt. Es verfügt über eine kompakte Größe, eine patentierte Schwimmdichtungsstruktur und eine lange Lebensdauer von 70.000 bis 100.000 Zyklen. Bei niedrigem Betriebsstrom ist es für batteriebetriebene Systeme geeignet. Das Ventil verfügt über eine manuelle Überschrift für einen sicheren und bequemen Betrieb und eine IP67 -Schutzbewertung. Wenn keine manuelle Überschreibung erforderlich ist, können Sie die 20SJ -Serie auswählen. FAIL Safe (Kondensatorrückgabe) Funktion, Sie können normalerweise schließen oder normalerweise geöffnet werden, sodass es eine bessere Alternative zu Magnetventilen mit größerer Durchflussrate ist und Wasserhammer vermeiden kann. Wir bieten verschiedene Arten von Versiegelungsmaterial an, um unterschiedliche Arbeitsmedienanfragen wie Wasser, Luft, Glykol oder ein anderes korrosives Medium wie Desinfektionsmittel usw. zu begegnen . Es handelt sich um kompakte, robuste und industrielle Standard.
Zu den technischen Spezifikationen gehören
Ventiltyp: Zwei-Wege-Elektro-Kugelventil
Größen: 1/4 'bis 1 ' (DN8, DN10, DN15, DN20, DN25)
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -20 ° C bis 45 ° C
The valve is suitable for HVAC, RO, water treatment, chemical processes, water-saving and eco friendly system, smart home, analysis instrument, medical equipments and small automated control systems, etc. It is constructed with a PC alloy electric actuator housing, nickel-plated brass valve/304/316L body, 304/316L ball, brass/304/316L stem, PTFE seat, and EPDM, FPM, SI Siegel. Verbindungsabmessungen und Gewichte werden für unterschiedliche Größen bereitgestellt.
Schnell laufende 2S -Version oder Langzeitleben sind optional.
CE, ROHS, NSF zugelassen
Anwendungen
● HVAC
● Wasseraufbereitung
● Chemischer Prozess
● Kleine Geräte für die automatische Steuerung
● Ersetzen des Magnetventils, insbesondere wenn Magnetoid nicht zuverlässig funktionieren kann
Technische Parameter
| Serie | Maximales Drehmoment | Betriebszeit | Arbeitsspannung | Maximale Kraft | Gehäuse | Maximaler Druck | Mittlere Temperatur | Umgebungstemperatur | Luftfeuchtigkeit | ||
| KLD 20s | 2n.m | ungefähr 5s | 5v | 3W | IP67 | 1,0mpa | 0-100 ° C. | -20 ° C < t <45 ° C. | ≤ 85% | ||
| 12 V, 24 V | 4W | ||||||||||
| 110V, 220 V | 5W | ||||||||||
Hauptkomponentendiagramm
Hauptkomponenten
| Teile | Material |
| Aktuatorwohnung | PC -Legierung ※ |
| Ventilkörper | Messing, 304.316 |
| Ventilball | Messing, 304.316 |
| Stängel | Messing, 304.316 |
| Ballsitz | Ptfe |
| Siegel | EPDM |
Dimension
 |  |
Vollständige Anschluss -Ballventil -Verbindungsgröße (Einheit: mm)
| DN | D1/D2 | d | L1/L2 | L3 | H1 | H2 | F | W (kg) |
| DN8 | G1/4 ' | 8 | 11 | 43 | 11 | 18.25 | 17 | 0.26 |
| DN10 | G3/8 ' | 10 | 11.5 | 50 | 12.5 | 19.75 | 20 | 0.31 |
| DN15 | G1/2 ' | 15 | 13 | 57 | 16.5 | 21.25 | 27 | 0.37 |
| DN20 | G3/4 ' | 20 | 16 | 70 | 21.5 | 25.75 | 32 | 0.52 |
Reduzierte Anschlusskugel -Ventil -Verbindungsgröße (Einheit: mm)
| DN | D1/D2 | d | L1/L2 | L3 | H1 | H2 | F | W (kg) |
| DN20 | G3/4 ' | 15 | 15 | 64.5 | 16.5 | 21.25 | 30 | 0.37 |
| DN25 | G1 ' | 20 | 18 | 76 | 21.5 | 24.75 | 38 | 0.52 |
| DN32 | G1-1/4 ' | 20 | 20 | 80 | 24 | 24.75 | 48 | 0.70 |

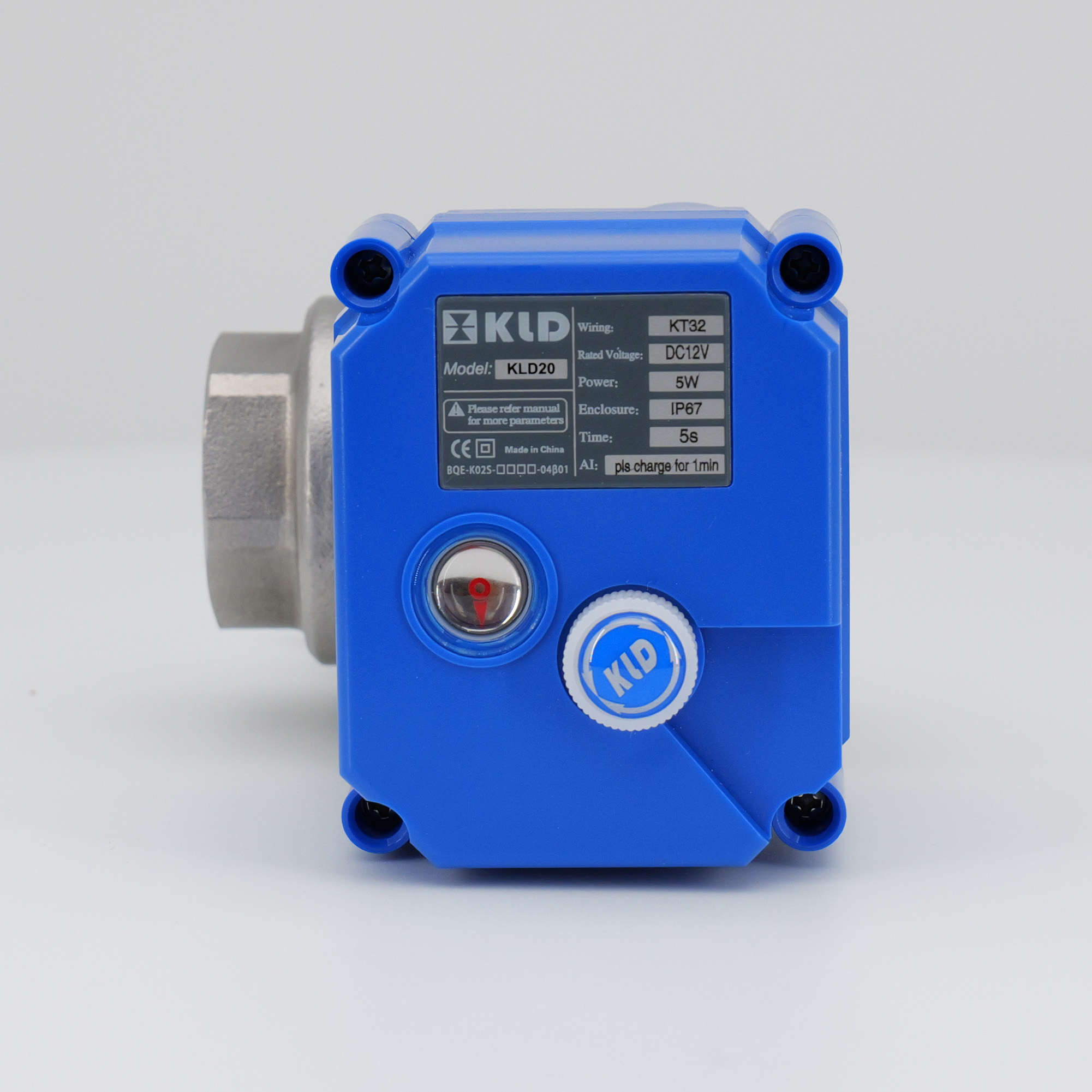

Anweisungen zur manuellen Überschreibung
Es darf nur dann verwendet werden, wenn Strom geschnitten wird.
Heben Sie das Handrad an und drehen Sie es nach links oder rechts, bis das Ventil an Ort und Stelle ist.
Wenn die Pfeilmarke auf der Anzeige horizontal ist, ist das Ventil eingeschaltet. Wenn vertikal, ist das Ventil ausgeschaltet.
Drücken Sie das Handrad nach unten, nachdem Sie manuelle Überschreibungen verwenden, um bei der Lieferung ordnungsgemäß zu arbeiten.
Verdrahtung
B2, B3, BD3, KT2 sind erhältlich
Schaltwelle und Handrad werden durch Gummisiegel ersetzt, wenn keine manuelle Überschreibungsfunktion erforderlich ist.
Aktuatoren sind nicht direkt. Aktuatoren werden nicht empfohlen, separat verkauft zu werden.
※ Vorbehaltlich technischer Änderungen
