Beschreibung

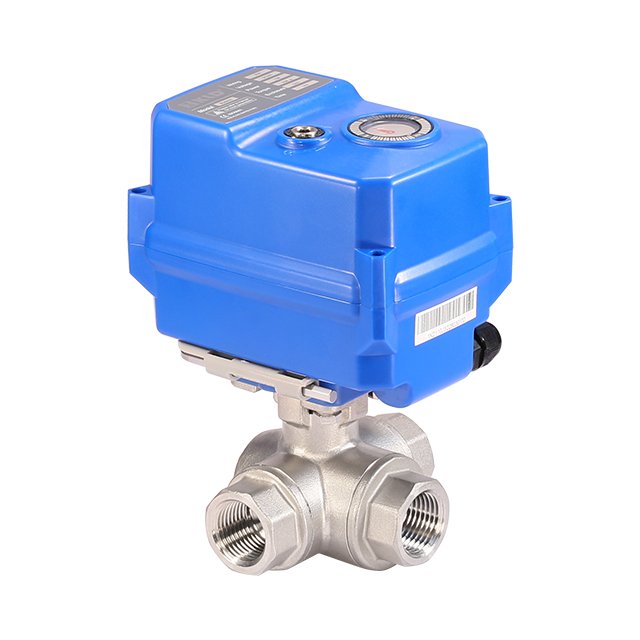

Der motorisierte 3-Wege-Kugelhahn KLD200 ist in mehreren Gehäusematerialien erhältlich, darunter SS304, SS316 und vernickeltes Messing, und bietet hervorragende Korrosionsbeständigkeit und Flexibilität für verschiedene Medien und Umgebungsbedingungen. Es verfügt über eine Fail-Safe-Funktion, die die Wahl zwischen normal offenem und normal geschlossenem Betrieb ermöglicht, was es zu einer langlebigen und effizienten Alternative zu Magnetventilen macht. Der bürstenlose Motor sorgt für eine stabile und zuverlässige Leistung, während der mitgelieferte Inbusschlüssel eine sichere manuelle Überbrückung bei Stromausfall ermöglicht. Mit seinem kompakten Design und der Schutzart IP67 ist das Ventil sowohl wasser- als auch staubdicht und eignet sich ideal für die Integration in automatisierte Systeme und Kleingeräte.
Die technischen Spezifikationen umfassen
Ventiltyp: 3-Wege-Kugelhahn mit Motor
Gehäusematerial: SS304, SS316 oder vernickeltes Messing
Verbindungstyp: Gewinde
Verfügbare Größen: DN25
Druckstufe: Maximal 1,0 MPa
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C
Manuelle Überbrückung: Sechskantschlüssel (zur Verwendung in Situationen ohne Strom)
Der motorisierte 3-Wege-Kugelhahn KLD200 wird häufig in Wasseraufbereitungssystemen, wassersparenden Anwendungen und anderen umweltfreundlichen automatisierten Steuerungsgeräten eingesetzt. Es bietet eine lange Lebensdauer von bis zu 20.000 Zyklen und ist sowohl in Standard- als auch in Hochgeschwindigkeitsversionen erhältlich, um unterschiedlichen betrieblichen Anforderungen gerecht zu werden.
CE-zertifiziert
Anwendungen
Wasserbehandlungssystem
Wassersparendes und anderes umweltfreundliches System
Kleine Geräte für die automatische Steuerung
Technische Daten
Nennmoment | Nennspannung | Leistung | Verdrahtung | Laufzeit | Schutzklasse | Maximaler Druck | Mittlere Temperatur. |
20nm | DC24V | 85W | B3S/BD3S | 1s | IP67- oder F -Typ | 1,0mpa | 0-100 ℃ ※ 2 |
15nm | DC12V | 15W/25W@kt | B2S/B3S/ BD3S/KT32S | 15s | |||
20nm | DC12VH | 25W@10s/36W@kt | 10s | ||||
20nm/ 15nm@6s | AC/DC24V | 15W@10S / 25W@6S / 36W@Kt | 10s/6s | ||||
AC/DC95-265V | 15W@10S / 25W@6S / 36W@Kt | B3S/BD3S/ KT32S | |||||
20nm | AC24V | 15W | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.
Hinweise: Typ S verfügt über eine Mikrobewegungsrückmeldung, die den Signalstatus nach einem Stromausfall mit einer leichten Verzögerung im Verhältnis zur Ventilpositionsaktion aufrechterhalten kann. Wenn ein synchrones Feedback-Signal mit der Ventilposition erforderlich ist, wird die Relais-Feedback-Lösung 200C-J empfohlen. Detaillierte technische Parameter können durch Rücksprache mit unserem Kundendienst eingeholt werden.

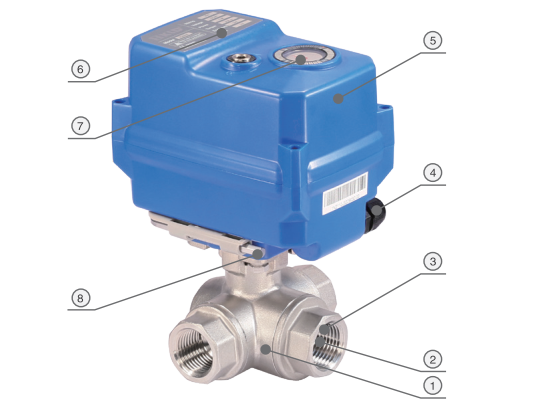

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Komponenten | Material | Qty |
| 1 | Körper | 304/ 316L/ vernickeltes Messing | 1 |
| 2 | Ball | 304/316L/verschleißfestes Material | 1 |
| 3 | Ballsitz | Ptfe | 1 |
| 4 | Kabelstecker | Nylon/Messing vernickelt | 1 |
| 5 | Gehäuse | PC -Legierung ※ / Aluminium sterben | 1 |
| 6 | Etikett | PC | 1 |
| 7 | Indikationsfenster | Transparenter PC | 1 |
| 8 | Sechskantschlüssel | Werkzeugstahl | 1 |
※ Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.

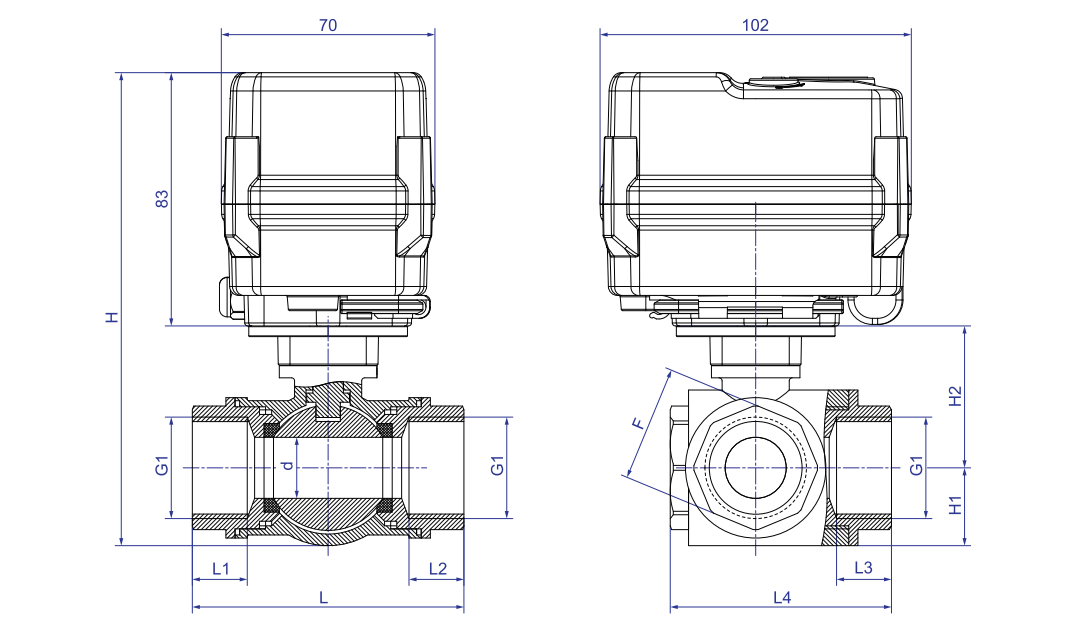

Abmessungen【DN25】
Abmessungen (mm)
DN | d | G1 | L1 = l2 = l3 | L | L4 | H1 | H2 | H | F | W (kg) |
DN25 | 20 | G1 ' | 18 | 89 | 72.5 | 25.5 | 46.5 | 155 | 38 | - |
Hinweise: BSP, NPT, GB usw. sind optional.
Funktionsdaten
Drehwinkel | 90 ° ± 2 ° |
Schutzgrad | IP67 F-Typ [feuchtigkeitsgeschützt, mit zusätzlicher Entfeuchtungsheizung] Gemäß Q/12NK 4404-2023 |
Handbuch Überschreibung | Passender Innensechskantschlüssel (nur bei stromloser Verwendung) |
| Positionsindikator |  |
Arbeitsbedingungen
Umgebungstemperatur. | -15 ℃＜ t ＜ 45 ℃（ kann für andere Temperaturen angepasst werden.） |
Umgebungsfeuchtigkeit | 5-95%RH, Nicht-Kondensation |
| Mittlere Temperatur. | 0—100 ℃ |
※ Vorbehaltlich technischer Änderungen
