Beschreibung

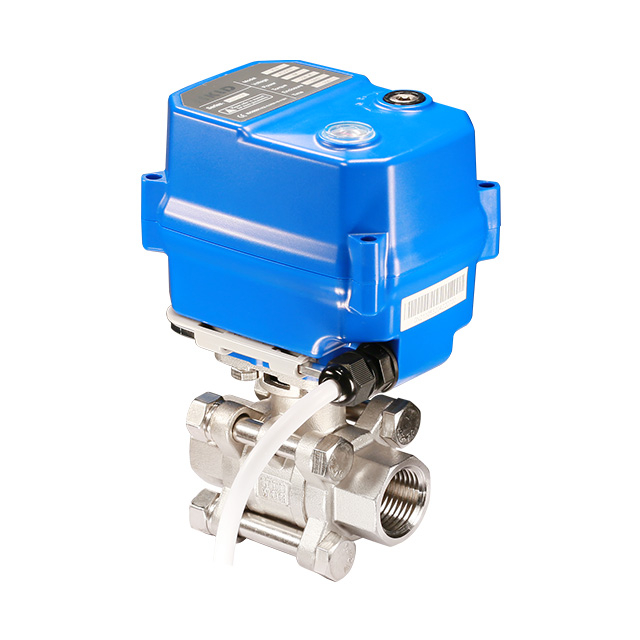

Das 2-Wege-3-teilige motorisierte Kugelventil KLD100 (SS304/SS316) ist ein Hochleistungsventil, das für die präzise Durchflussregelung in verschiedenen industriellen Anwendungen entwickelt wurde. Mit seinem kompakten Design eignet sich dieses Ventil ideal für kleine Geräte und bietet platzsparende Vorteile ohne Kompromisse bei der Leistung. Das Ventil ist mit einem bürstenlosen Motor ausgestattet, der einen stabilen und zuverlässigen Betrieb mit einer langen Lebensdauer von bis zu 20.000 Zyklen gewährleistet. Es verfügt außerdem über eine manuelle Überbrückungsfunktion für einen sicheren und bequemen Betrieb bei Stromausfällen oder Wartungsarbeiten.
Der dreiteilige motorisierte 2-Wege-Kugelhahn KLD100 (SS304/SS316) ist sowohl in den Konfigurationen NO-normal offen als auch NC-normal geschlossen erhältlich und bietet Flexibilität für unterschiedliche Systemanforderungen. Es verfügt über eine ausfallsichere Funktion und ist damit eine hervorragende Alternative zu Magnetventilen, insbesondere bei Anwendungen, die höhere Durchflussraten und Schutz vor Wasserschlägen erfordern. Das Ventil verfügt über die Schutzart IP67 zum Schutz vor Staub und hält kurzzeitigem Eintauchen in Wasser (z. B. 30 Minuten in 1 Meter tiefem Wasser) stand.
Zu den technischen Spezifikationen gehören
Ventiltyp: 2-Wege motorisierte Kugelventil
Größen: DN15, DN20
Druck: Maximal 1,6 MPa (PN16)/ 4,0 MPa (PN40)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C
Das KLD 100 2-Wege 3-Stück motorisierte Ballventil (SS304/SS316) sorgt dafür, dass die europäischen Sicherheits- und Umweltstandards eingehalten werden. Die robuste Konstruktion in Kombination mit fortschrittlichen Funktionen macht es zu einer zuverlässigen Wahl für anspruchsvolle industrielle Anwendungen.
CE genehmigt
Anwendungen
Wasserbehandlungssystem
Wassersparendes und anderes umweltfreundliches System
Kleine Geräte für die automatische Steuerung
Technische Daten
| Nennmoment | Nennspannung | Leistung | Verdrahtung | Laufzeit | Schutzklasse | Maximaler Druck | Mittlere Temperatur. |
| 6nm | DC24V | 24W | B2S/B3S/BD3S | 2s | IP67- oder F -Typ | 1,6 MPA 4.0mpa | 0-100 ℃ ※ 2 |
| 10nm/ 6nm@kt | AC/DC95-265V | 12W/ 18W@Kt | B3S/BD3S/KT32S | 5s | |||
| AC/DC24V | B2S/B3S/BD3S/KT32S | ||||||
| DC12V | |||||||
| 10nm | AC24V | 12W | B3S | 10s | |||
| AC110V | |||||||
| AC220V |
※ 2 Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.

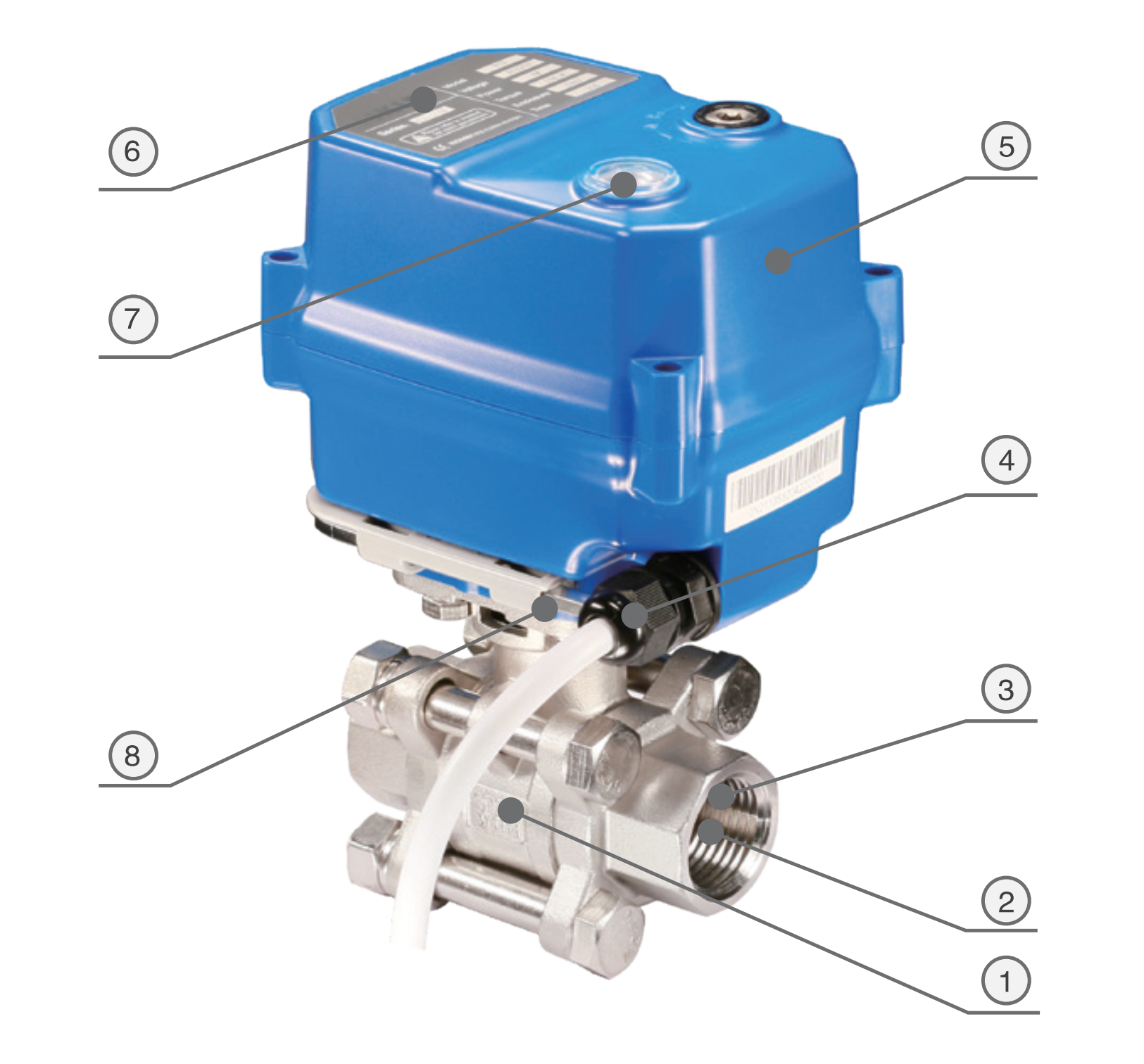

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Komponenten | Material | Qty |
| 1 | Körper | 304/316 | 1 |
| 2 | Ball | 304/316 | 1 |
| 3 | Ballsitz | Ptfe | 2 |
| 4 | Kabelstecker | Nylon/Nickel-plattierter Messing | 1 |
| 5 | Gehäuse | PC -Legierung ※ | 1 |
| 6 | Etikett | PC | 1 |
| 7 | Indikationsfenster | Transparenter PC | 1 |
| 8 | Sechseckiger Schraubenschlüssel | Werkzeugstahl | 1 |
※ Vermeiden Sie den direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform.

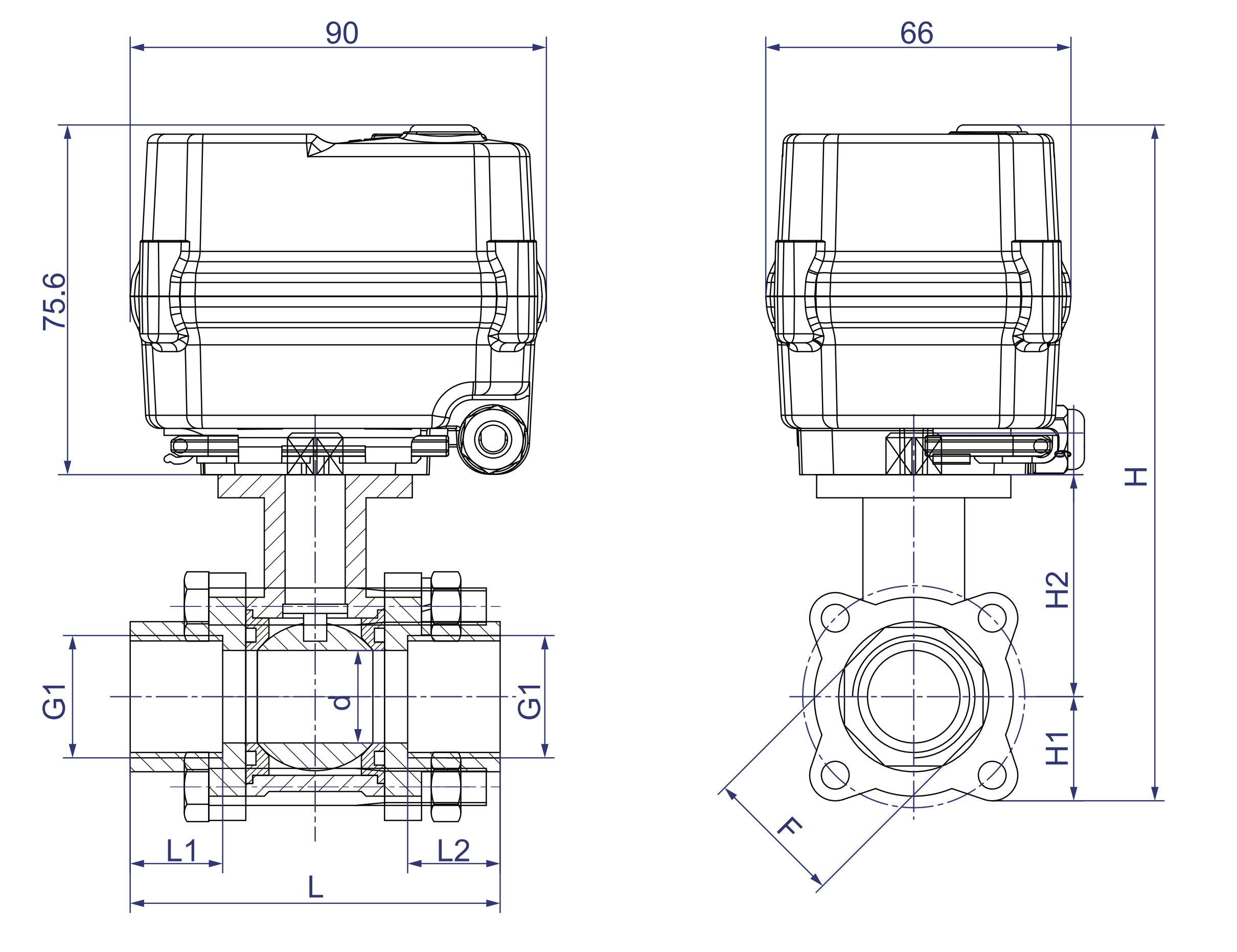

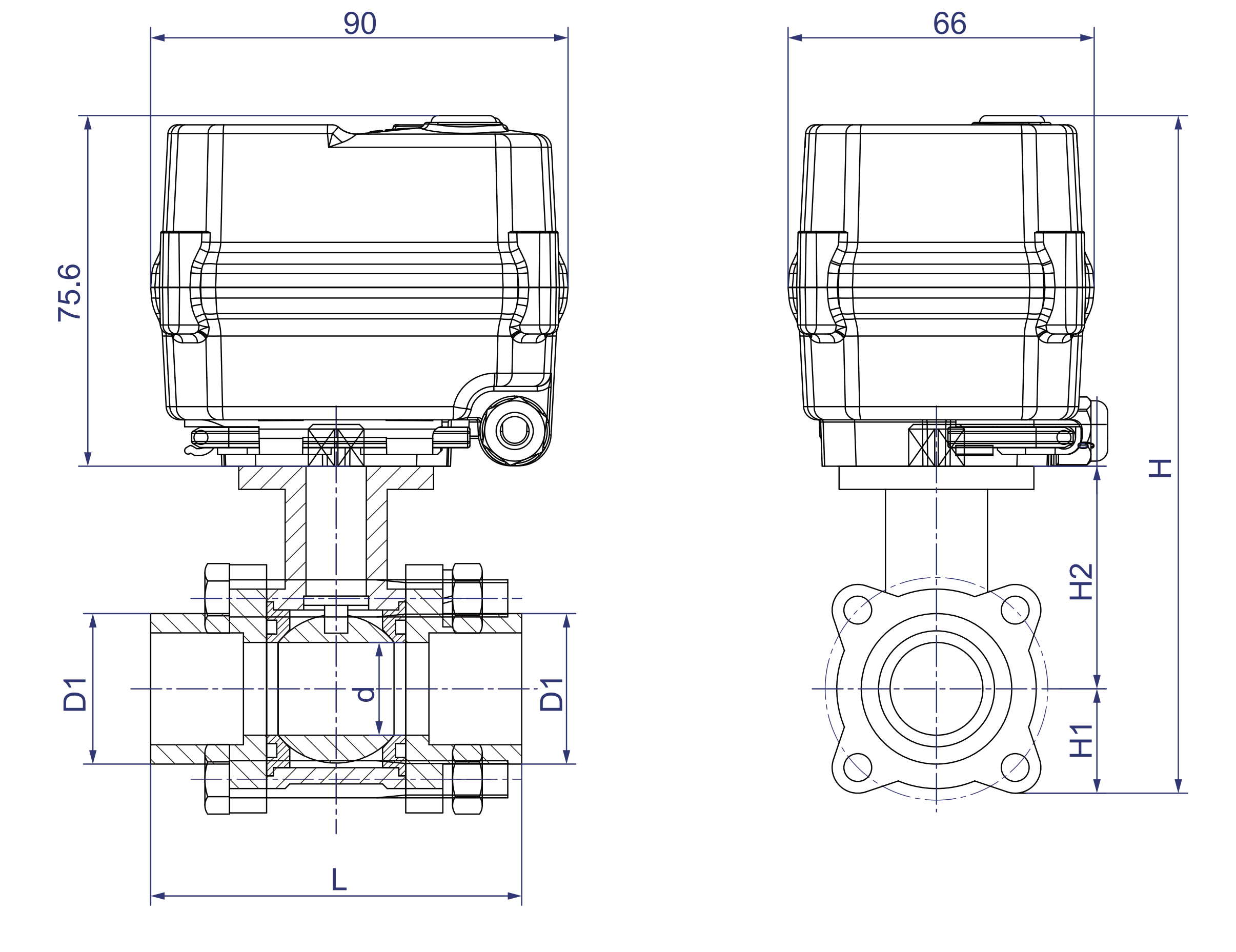

| Abmessungen 【DN15-DN20, Gewinde/Sockelschweißung】 | Abmessungen 【DN15-DN20, Stumpfschweißung】 |
 |  |
Abmessungen (mm)
DN | d | L1 = L2 | G1 | D1 | L | H1 | H2 | H | F | W (kg) | |||||
| Faden | Sockelschweißung | Stumpfschweißung | Faden | Sockelschweißung | Stumpfschweißung | Faden | Sockelschweißung | Stumpfschweißung | |||||||
DN15 | 15 | 20 | 10 | 20 | G1/2 ' | 21.7 | 22.5 | 72 | 72 | 63 | 22.5 | 42.0 | 140.1 | 26 | 1.23 |
DN20 | 20 | 20 | 13 | 23 | G3/4 ' | 27.1 | 27.5 | 80 | 80 | 78 | 25.0 | 48.0 | 146.1 | 32 | 1.42 |
ANMERKUNGEN: BSP, NPT, GB ECT. ist optional.
Funktionsdaten
| Drehwinkel | 90 ° ± 2 ° |
Schutzgrad | IP67 F Typ [feuchtigkeitsdicht, addieren Entfeuchtungsheizung] gemäß Q/12NK 4404-2023 |
| Handbuch Überschreibung | Passender Sechskantschlüssel (nur mit Kraft verwendet) |
| Positionsindikator |  |
Arbeitsbedingungen
Umgebungstemperatur. | -15 ℃ |
Umgebungsfeuchtigkeit | 5-95%RH, Nicht-Kondensation |
| Mittlere Temperatur. | 0-100 ℃ |
※ Vorbehaltlich technischer Änderungen
