Beschreibung
Zu den technischen Spezifikationen gehören
Ventiltyp: 2-Wege motorisierte Kugelventil
Größen: DN15, DN20
Druck: maximal 1,6 MPa (PN16)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C

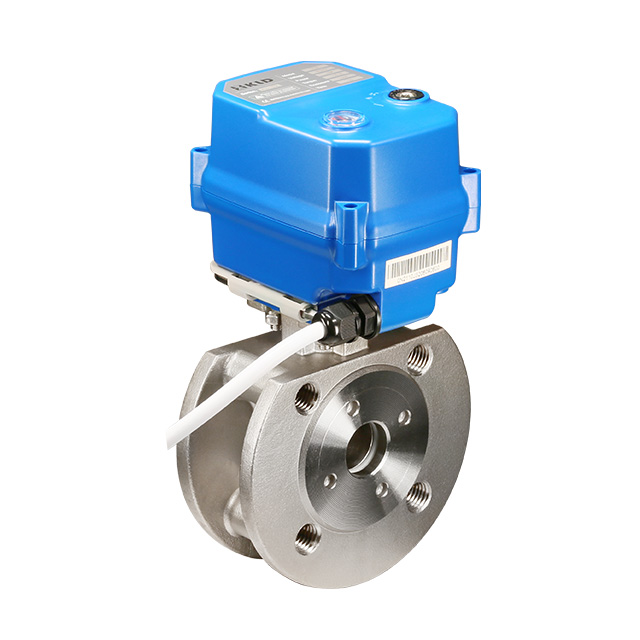

Das KLD 100 2-Wege motorisierte Ballventil (italienischer Flansch) erfüllt die internationalen Sicherheits- und Umweltstandards, um die Einhaltung der europäischen Standards zu gewährleisten. Die robusten Konstruktion und fortschrittlichen Funktionen machen es zu einer zuverlässigen Wahl für anspruchsvolle industrielle Anwendungen.
CE genehmigt.
Anwendungen
Wasserbehandlungssystem
Wassersparendes und anderes umweltfreundliches System
Kleine Geräte für die automatische Steuerung
Technische Daten
| Nennmoment | Nennspannung | Leistung | Verdrahtung | Laufzeit | Schutzklasse | Maximaler Druck | Mittlere Temperatur. |
| 6nm | DC24V | 24W | B2S/B3S/BD3S | 2s | IP67- oder F -Typ | 1,6 MPA | 0-100 ℃ ※ 2 |
| 10nm/ 6nm@kt | AC/DC95-265V | 12W/ 18W@Kt | B3S/BD3S/KT32S | 5s | |||
| AC/DC24V | B2S/B3S/BD3S/KT32S | ||||||
| DC12V | |||||||
| 10nm | AC24V | 12W | B3S | 10s | |||
| AC110V | |||||||
| AC220V |
※ 2 Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.

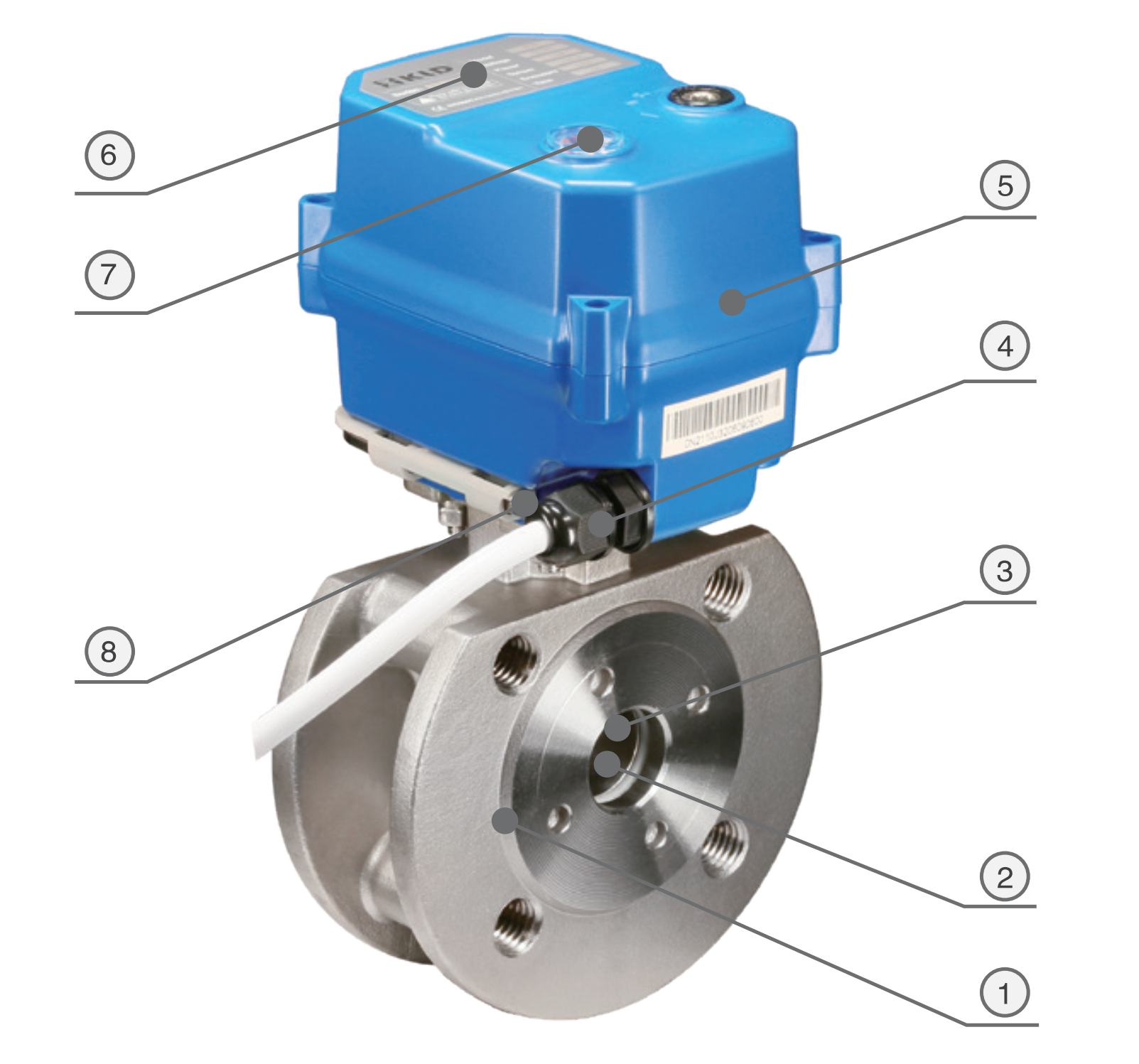

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Komponenten | Material | Qty |
| 1 | Körper | 304 | 1 |
| 2 | Ball | 304 | 1 |
| 3 | Ballsitz | Ptfe | 2 |
| 4 | Kabelstecker | Nylon/Nickel-plattierter Messing | 1 |
| 5 | Gehäuse | PC -Legierung ※ | 1 |
| 6 | Etikett | PC | 1 |
| 7 | Indikationsfenster | Transparenter PC | 1 |
| 8 | Sechseckiger Schraubenschlüssel | Werkzeugstahl | 1 |
※ Vermeiden Sie den direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform.

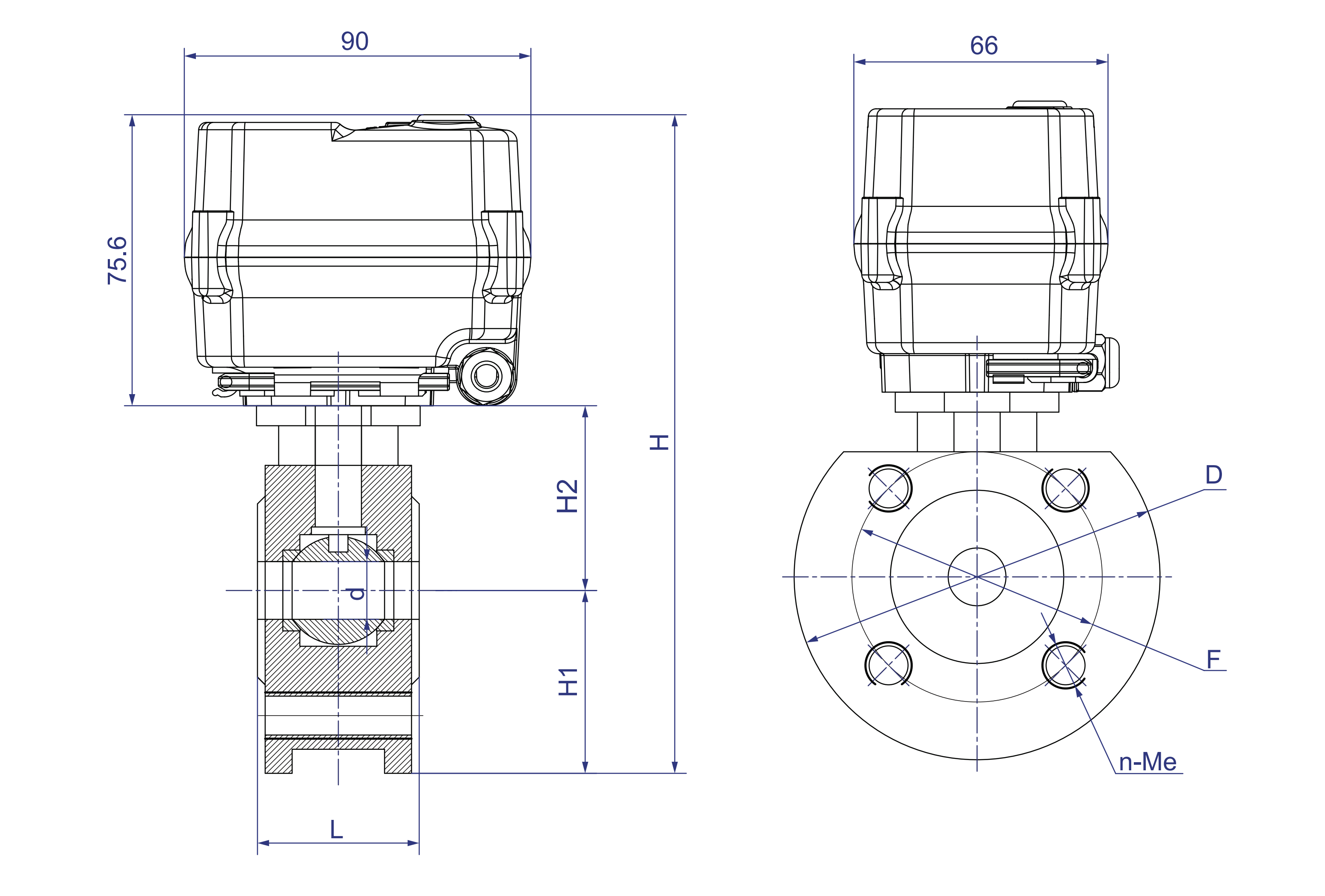

Abmessungen [DN15-DN20]
Abmessungen (mm)
DN | d | L | H1 | H2 | H | D | F | n-me | W (kg) |
DN15 | 15 | 42 | 47.5 | 48 | 171.1 | 95 | 65 | 4-m12 | 1.71 |
DN20 | 20 | 44 | 52.5 | 53 | 181.1 | 105 | 75 | 4-m12 | 2.17 |
Funktionsdaten
| Drehwinkel | 90 ° ± 2 ° |
Schutzgrad | IP67 F Typ [feuchtigkeitsdicht, addieren Entfeuchtungsheizung] gemäß Q/12NK 4404-2023 |
| Handbuch Überschreibung | Passender Sechskantschlüssel (nur mit Kraft verwendet) |
| Positionsindikator |  |
Arbeitsbedingungen
Umgebungstemperatur. | -15 ℃ |
Umgebungsfeuchtigkeit | 5-95%RH, Nicht-Kondensation |
| Mittlere Temperatur. | 0-100 ℃ |
※ Vorbehaltlich technischer Änderungen
