Beschreibung
Zu den technischen Spezifikationen gehören

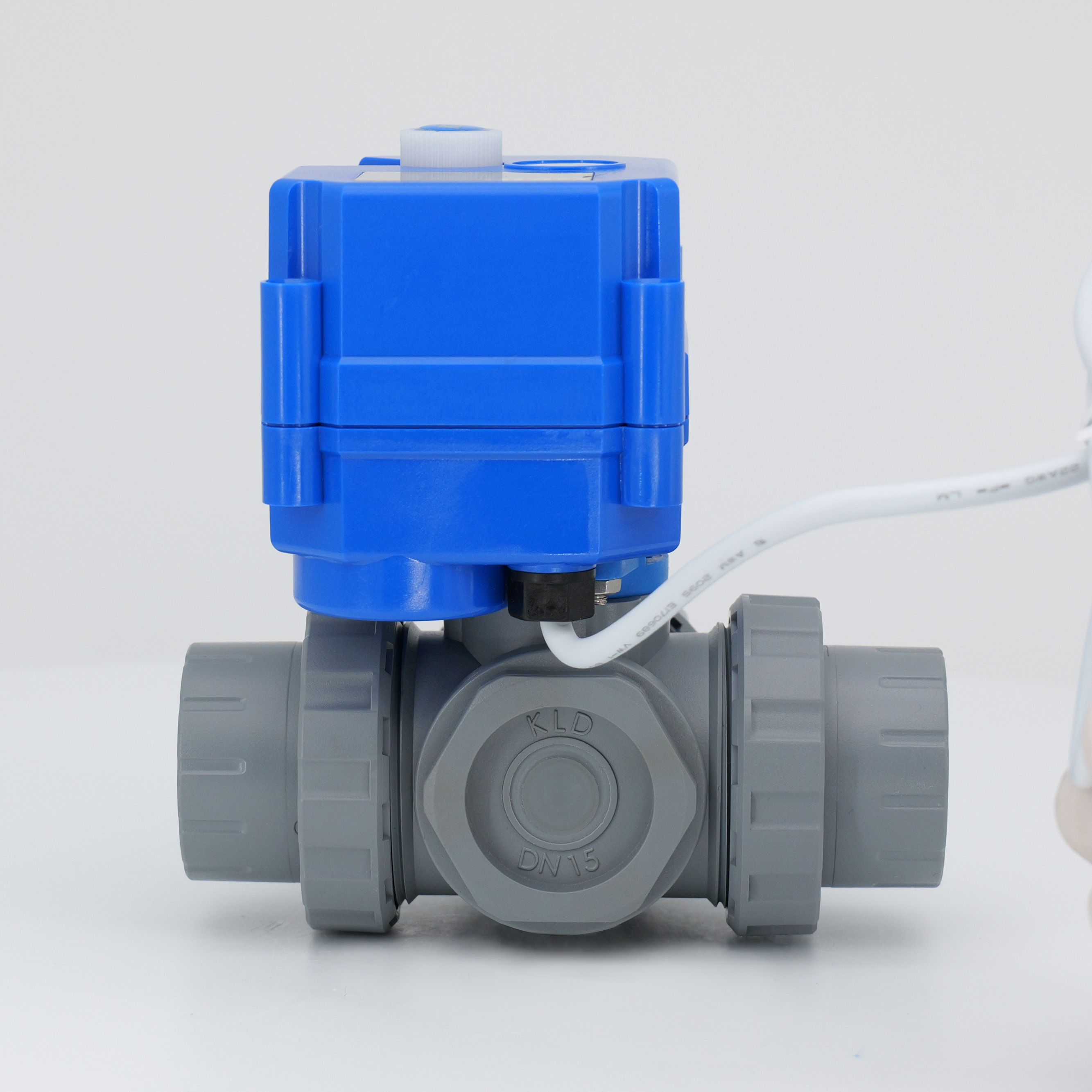

Ventiltyp: Drei-Wege-Plastikkugelventil
Größen: DN15, DN20
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 90 ° C
Umgebungstemperatur: -20 ° C bis 45 ° C
Das Ventil der KLD 20S -Serie ist für eine breite Palette von Anwendungen geeignet, einschließlich Umweltschutzsystemen, Wasseraufbereitungssystemen (z. B. Clo₂, O₃ -Systemen), kleinen industriellen Automatisierungsgeräten und anderen korrosiven Medienanwendungen wie Säure- und Alkali -Handhabung. Es bietet eine zuverlässige Alternative zu Magnetventilen, insbesondere wenn Magnetventile möglicherweise nicht zuverlässig funktionieren. Das modulare Design und die optionalen Konfigurationen des Ventils (z. B. verschiedene Kabeloptionen) ermöglichen eine Anpassung, um bestimmte Anwendungsanforderungen zu erfüllen.
CE genehmigt
Anwendungen
Verwendet für ätzendes Medium wie Säure und Alkali usw.
Das Ersetzen des Magnetventils, insbesondere wenn das Magnventil nicht zuverlässig funktionieren kann
Umweltschutz, Wasseraufbereitungssystem
Kleine industrielle Automatisierungsausrüstung
Hervorragend in Clo 2, o 3 System
Technische Parameter
| Serie | Handbuch Überschreibung | Maximales Drehmoment | Betriebszeit | Arbeitsspannung | Maximale Kraft | Gehäuse | Maximaler Druck | Mittlere Temperatur | Umgebungstemperatur | Luftfeuchtigkeit | ||
| KLD 20s | Ja | 2n.m | ungefähr 5s | DC5V, 12V | 3W | IP67 | 1,0mpa | 0-90 ° C. | -20 ° C < t <45 ° C. | ≤ 85% nicht kondensierend | ||
| AC/DC 12V, 24 V | 4W/ 5W@kt | |||||||||||
| KLD 20SJ | NEIN | AC/DC110V, 220V | 5W/ 8W@kt | |||||||||
Hauptkomponentendiagramm
Hauptkomponenten
Teile | Material |
Aktuatorwohnung | PC -Legierung ※ 1 |
Ventilkörper | CPVC, PVDF |
Ventilball | CPVC, PVDF |
Stängel | CPVC, PVDF |
Ballsitz | Ptfe |
| Siegel | FPM, EPDM, NBR |
Dimension

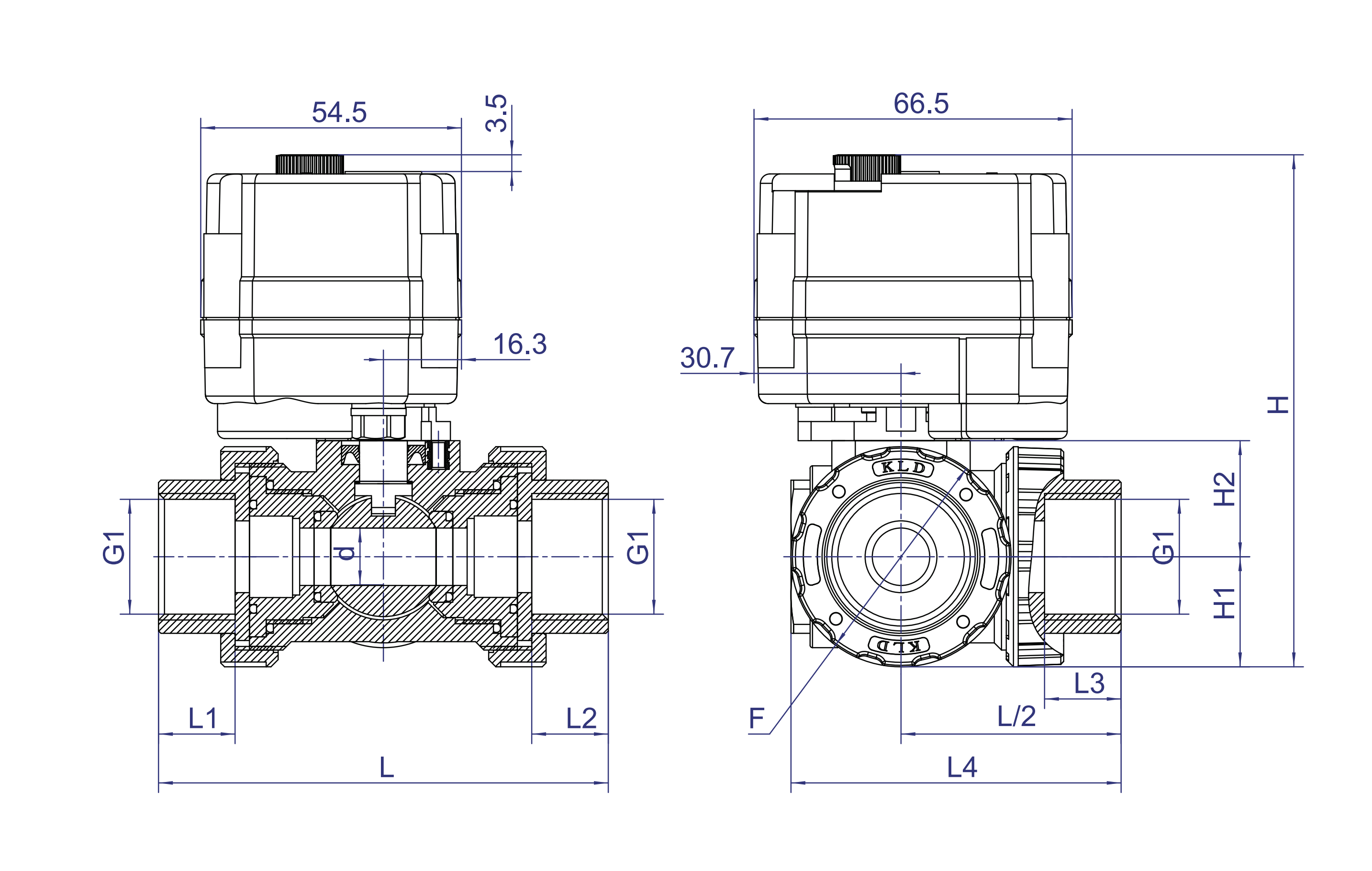

KLD 20s |

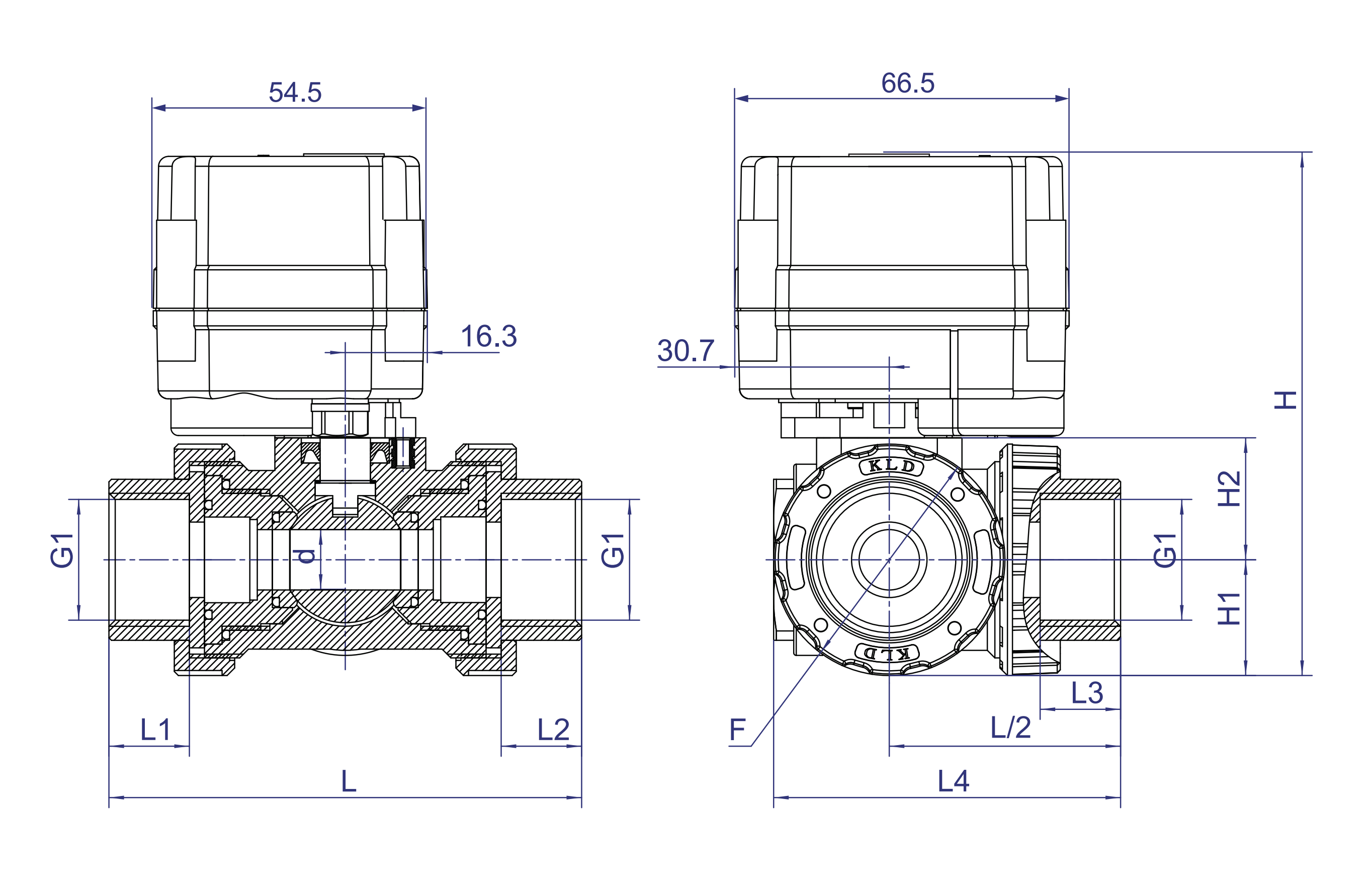

KLD 20SJ |
Verbindungsgröße (Einheit: MM)
| DN | G1 | L1 = L2 | L | L4 | d | F | H1 | H2 | H | W (kg) | |||||
| Faden | Buchse | Faden | Buchse | Faden | Buchse | Faden | Buchse | 20s | 20SJ | ||||||
| DN15 | G1/2 'oder npt1/2 ' | 20,3 (externer Durchmesser) | 18.0 | 18.0 | 101.0 | 101.0 | 73.5 | 73.5 | 12.0 | 46.0 | 23.0 | 24.25 | 107.0 | 103.5 | - |
| DN20 | G3/4 'oder npt3/4 ' | 25,3 (externer Durchmesser) | 18.0 | 18.0 | 101.0 | 101.0 | 73.5 | 73.5 | 12.0 | 46.0 | 23.0 | 24.25 | 107.0 | 103.5 | - |
Flussrichtung
Anweisungen zur manuellen Überschreibung
Es darf nur dann verwendet werden, wenn Strom geschnitten wird.
Heben Sie das Handrad an und drehen Sie es nach links oder rechts, bis das Ventil an Ort und Stelle ist.
Drücken Sie das Handrad nach unten, nachdem Sie manuelle Überschreibungen verwenden, um bei der Lieferung ordnungsgemäß zu arbeiten.
Verdrahtung
B2, B3, BD3, KT2 sind verfügbar. Wir können die Feedback -Anpassung akzeptieren. Bitte Kontaktverkäufe für weitere Details.
Die Lebensdauer ist die Testdaten im Zustand von 1,0 mPa, 200 l/h und Leitungswasser als Arbeitsmedium. Unterschiedliche Arbeitszeiten beeinflussen das Lebensdauer.
KLD 20s hat manuelles Überschreiben; KLD 20J hat keine manuelle Überschreibung, andere Parameter sind die gleichen wie KLD 20s.
Aktuatoren sind nicht direkt. Aktuatoren werden nicht empfohlen, separat verkauft zu werden.
Der Druck wird unter Einwegrichtung getestet.
※ 1 Vermeiden Sie direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform -Ekt. Aufgrund von Korrosionsresistenzeigenschaften von PC -Materialien.
※ Vorbehaltlich technischer Änderungen
