Beschreibung

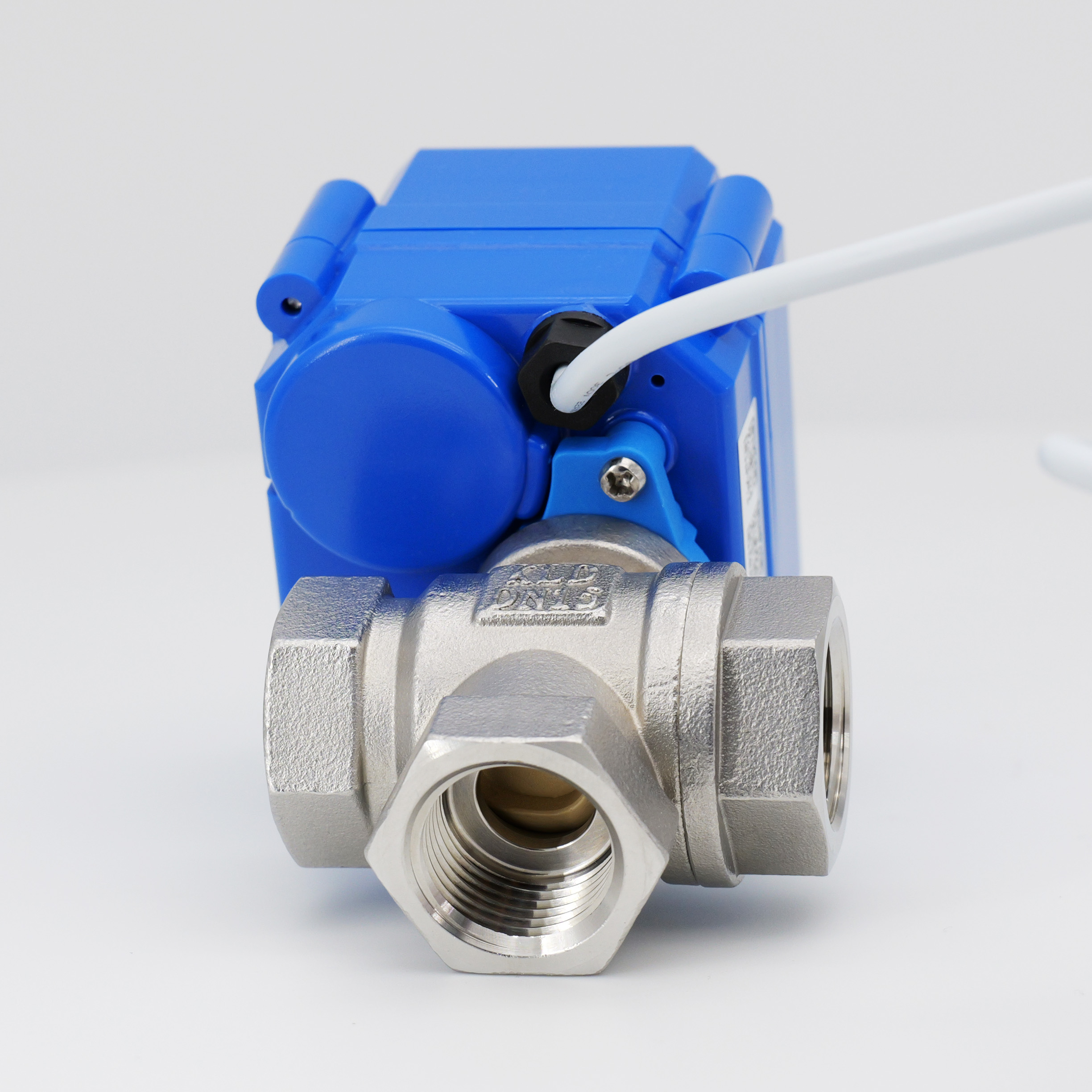

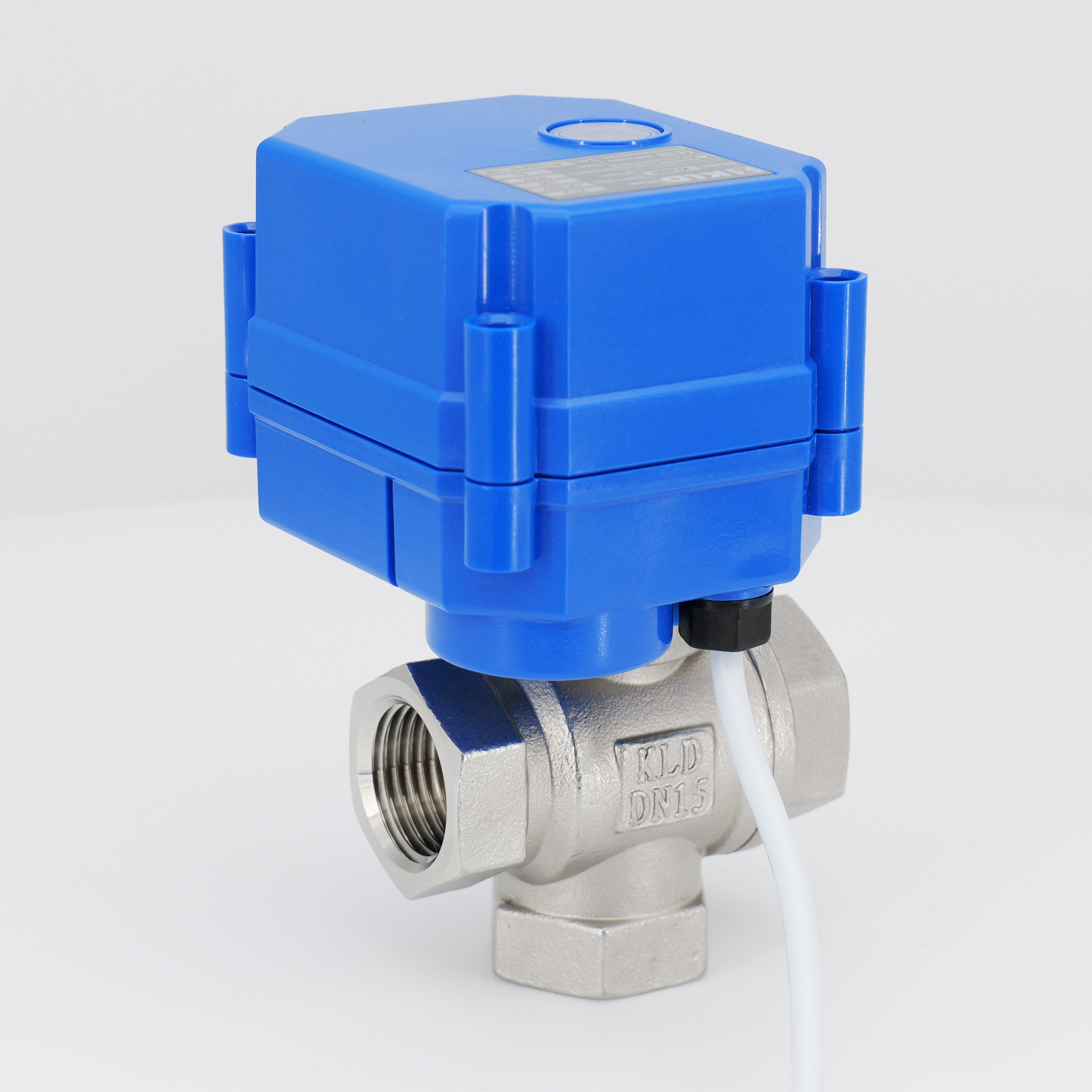

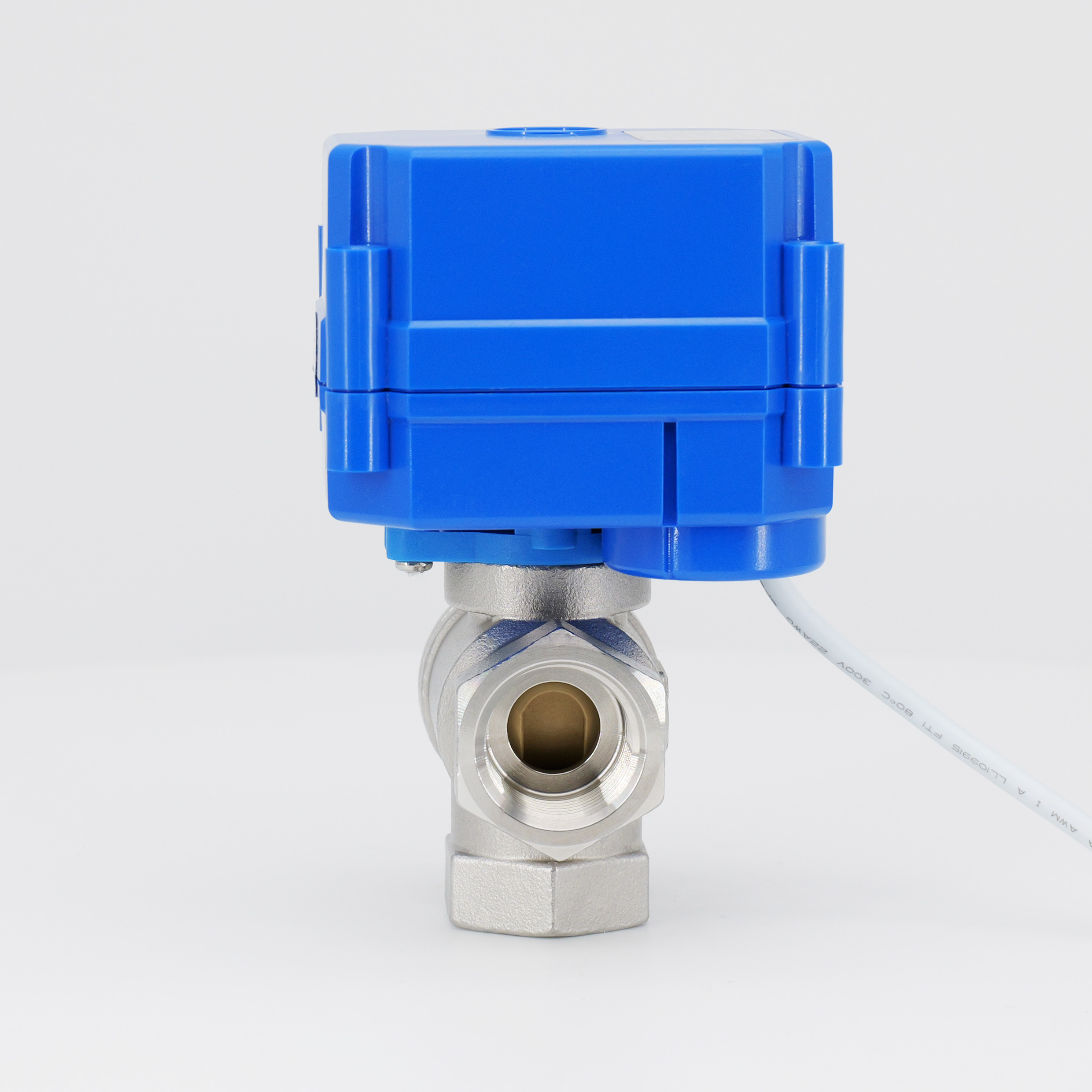

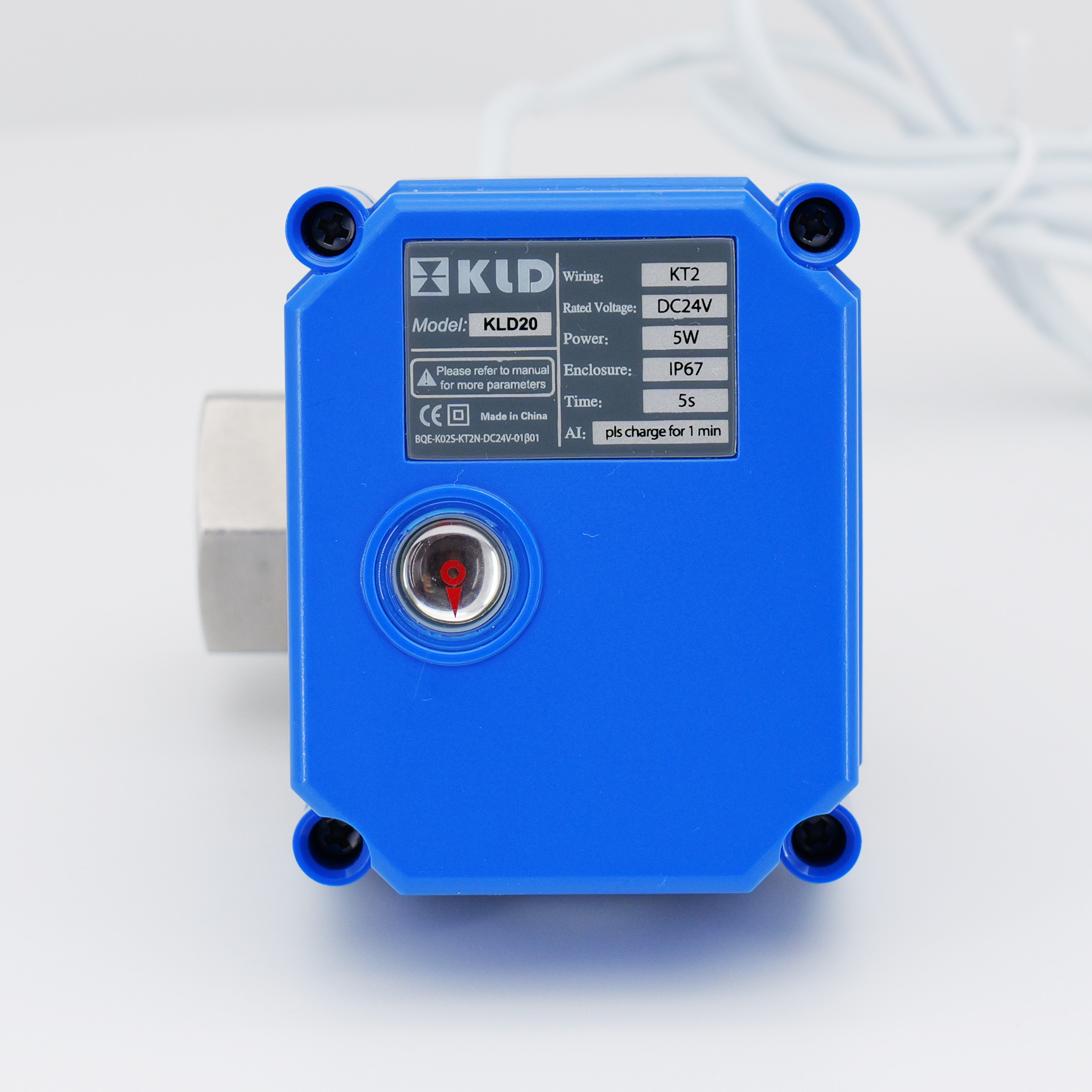

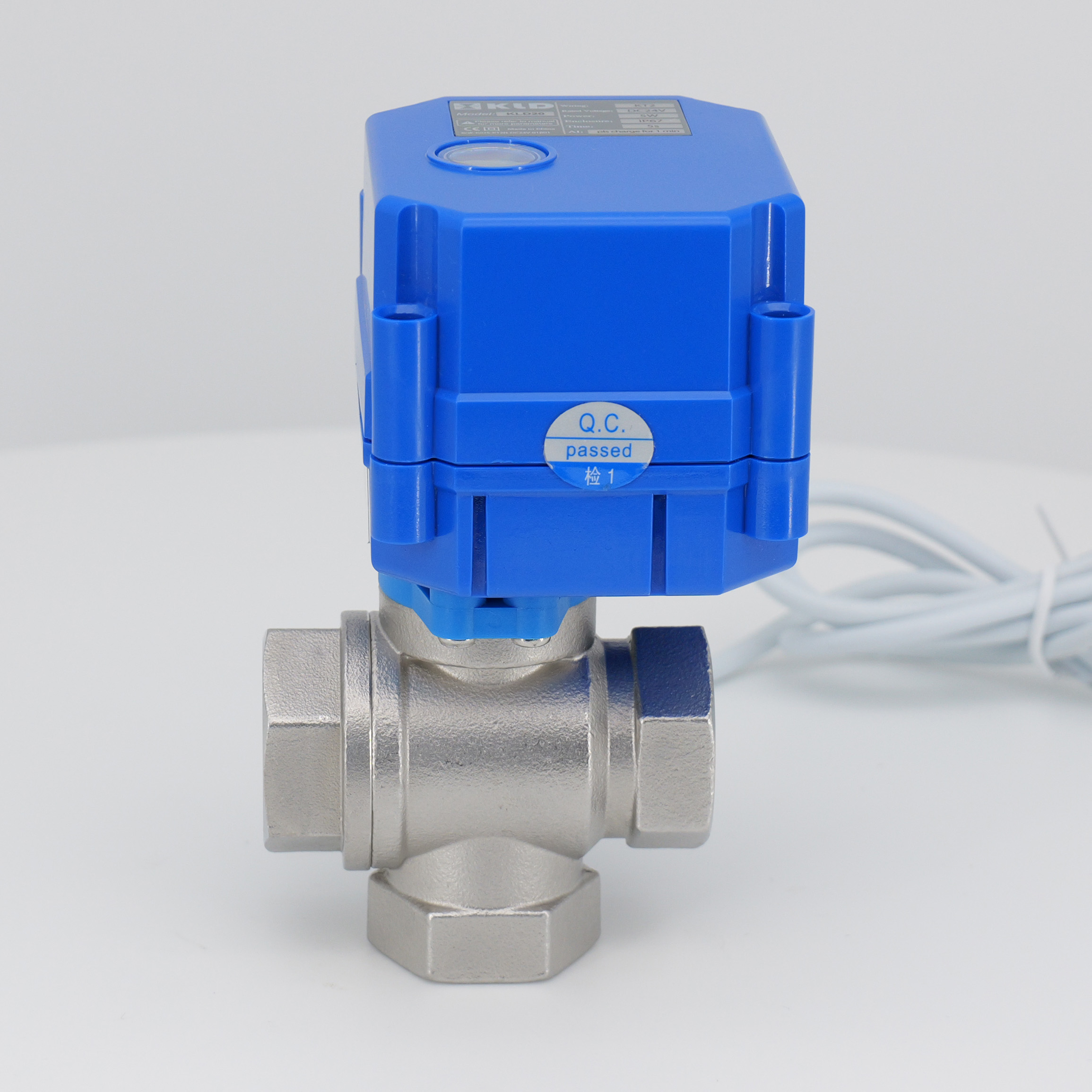

Die Electric Drei-Wege-Ventil A [T3]} 20S Series ist für Geräteanwendungen kleiner Maßstäbe ausgelegt. Es verfügt über eine kompakte Größe, eine patentierte Schwimmdichtungsstruktur und eine lange Lebensdauer von 70.000 bis 100.000 Zyklen. Das Ventil verfügt über eine IP67 -Schutzbewertung. Manuelle Überschreibungsfunktion ist verfügbar. Sie ist sehr sicher, wenn Stromausfälle und für Benutzer bequem sind. Wenn keine manuelle Überschreibung erforderlich ist, können Sie die 20SJ -Serie auswählen. Vertikaler 3-Wege ist sehr geeignet für die Space Limited Application. Der spezielle L-Ball kann während der Drehung der Ventilkugel keine mittlere Mischung garantieren.
Zu den technischen Spezifikationen gehören
Ventiltyp: Drei-Wege-Elektro-Ballventil
Größen: 1/2 'bis 1 ' (DN15, DN20, DN25)
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -20 ° C bis 45 ° C
Das Ventil eignet sich für HLK, Wasseraufbereitung, chemische Prozesse, medizinische Ausrüstungen und automatisierte Kontrollsysteme im kleinen Maßstab und bietet eine Alternative zu unzuverlässigen Magnetventilen. Es besteht aus einem PC-Legierungs-Aktuatorgehäuse, einem nickelgeplanten Messingventil/304/316L-Karosserie, 304/316L/Wear Profess Ball, Messing/304/316L-Stamm, PTFE-Sitz und EPDM, FPM, Si Seals. Verbindungsabmessungen und Gewichte werden für unterschiedliche Größen bereitgestellt.
Schnell laufende 2S -Version oder Langzeitleben sind optional.
Fail Safe Function (Kondensatorrückgabe) Optional.
Standard ist 2 Positionen, wenn Sie 3 oder 4 Positionen oder spezielle Flussmuster benötigen, können Sie uns gerne kontaktieren und wir können anpassen.
CE genehmigt
Anwendungen
HVAC
Wasserbehandlung
Chemischer Prozess
Kleine Geräte für die automatische Steuerung
Das Ersetzen des Magnetventils, insbesondere wenn Magnet nicht zuverlässig funktionieren kann
Technische Parameter
| Serie | Mannual Überschreiben | Max Drehmoment | Betriebszeit | Arbeitsspannung | Maximale Kraft | Gehäuse | Maximaler Druck | Mittlere Temperatur | Umgebungstemperatur | Luftfeuchtigkeit | ||
| KLD 20s | Ja | 2n.m | ungefähr 5s | DC5V, 12V | 3W | IP67 | 1,0mpa | 0-100 ° C. | -20 ° C. | ≤ 85% nicht kondensierend | ||
| AC/DC12V, 24 V | 4W/ 5W@kt | |||||||||||
| KLD 20SJ | NEIN | AC/DC110V, 220V | 5W/ 8W@kt | |||||||||
Hauptkomponentendiagramm
Hauptkomponenten
| Teile | Material |
Aktuatorwohnung | PC -Legierung ※ |
Ventilkörper | Messing mit Nickelbeschichtung |
Ventilball | Messing mit Chrombeschichtung |
Stängel | Messing |
Ballsitz | Ptfe |
| Siegel | EPDM 、 FPM 、 Si |
Dimension
Verbindungsgröße (Einheit: MM)
| DN | d | D1/D2/D3 | H1 | H2 | L | L1/L2/L3 | F | W (kg) |
| DN15 | 13 | G1/2 ' | 28.5 | 21.25 | 57 | 13 | 27 | 0.40 |
| DN20 | 18 | G3/4 ' | 37 | 25.75 | 70 | 16 | 32 | 0.50 |
| DN25 | 18 | G1 ' | 44 | 25.75 | 76 | 18 | 38 | 0.60 |
Flussrichtung
Verdrahtung
B2, B3, BD3, KT2 sind erhältlich
※ Vermeiden Sie den direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform.
※ Vorbehaltlich technischer Änderungen
