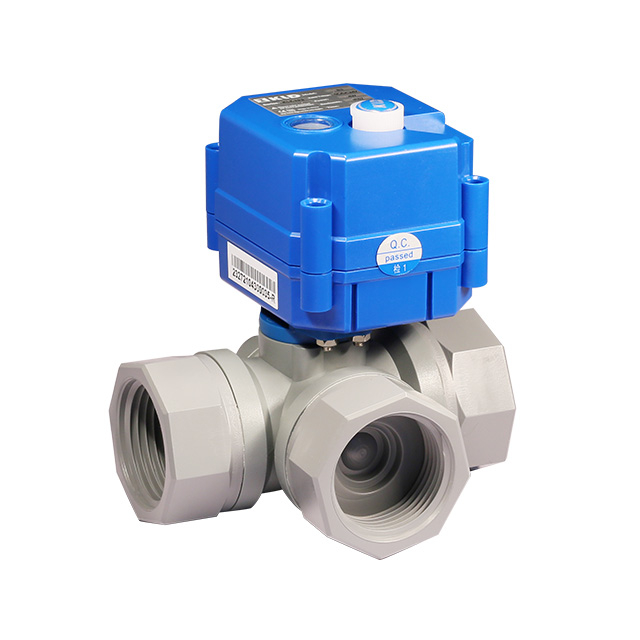

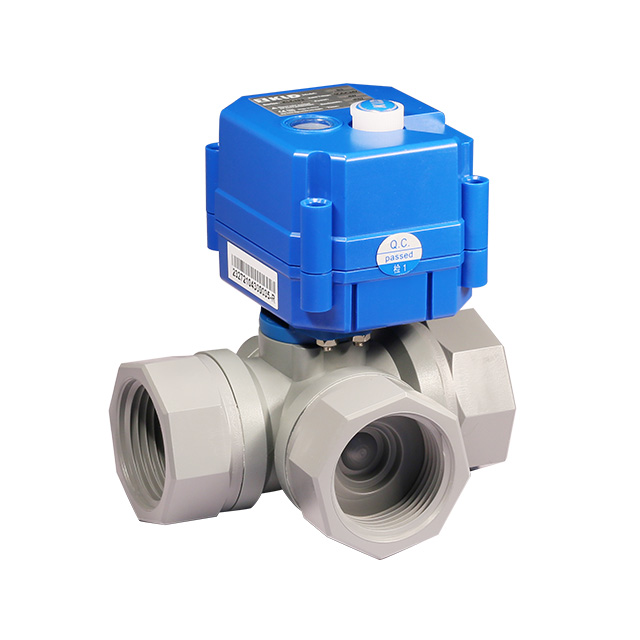

KLD 20S/SJ 3-Wege-Plastikventil

Merkmale:

CPVC, ausgezeichnet in der Korrosion widerstehen
Mini -Dimensionsanzüge für kleine Geräte
Patentierte Technologie - Floßendichtungsstruktur
Lange Lebensdauer- 70.000 bis 100.000 Kreise ※ 1
Niedriger Arbeitsstrom
IP67 -Gehäuse
Hochgeschwindigkeit 2s ist optional

※ 1 Die Lebensdauer ist die Testdaten im Zustand von 1,0 mPa, 200 l/h und Leitungswasser als Arbeitsmedium. Unterschiedliche Arbeitszeiten beeinflussen die Lebensdauer. Die Daten sind unter Zustand der Laborumgebung. Differenzierende Anwendungen können unterschiedlich sein.


Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

Beschreibung

Das KLD 20S-Serien-3-Wege-Kunststoff-Ballventil ist eine vielseitige und langlebige Lösung, die für eine präzise Fluidkontrolle in einer Vielzahl von industriellen Anwendungen ausgelegt ist. Dieses Ventil besteht aus hochwertigem CPVC-Material für Ventilkörper, Stiel und Kugel, kombiniert mit PTFE für den Ballsitz und die Siegel aus FPM, EPDM oder NBR. Diese Materialien sorgen für eine hervorragende Korrosionsbeständigkeit und langfristige Zuverlässigkeit, sodass das Ventil für die Verwendung mit ätzenden Medien wie Säuren und Alkalis geeignet ist.

Ein wesentliches Merkmal der KLD 20S-Serie ist die patentierte schwimmende Siegelstruktur, die eine überlegene Versiegelungsleistung und eine verlängerte Lebensdauer von bis zu 70.000 bis 100.000 Zyklen bietet. Dieses Design sorgt für minimale Wartung und hohe Betriebseffizienz über einen längeren Zeitraum. Das Ventil ist auch mit einer manuellen Überschreibungsfunktion ausgestattet, die einen sicheren und bequemen Betrieb bei Stromausfällen ermöglicht. Für Anwendungen, bei denen keine manuelle Überschreibung erforderlich ist, ist die KLD 20SJ -Serie verfügbar und teilen die gleichen technischen Parameter wie die KLD 20s.

Die Ventile der KLD 20S -Serie sind in DN15-, DN20- und DN25 -Größen mit einem maximalen Betriebsdruck von 1,0 MPa (PN10) erhältlich. Sie sind für eine Vielzahl von Durchflussraten ausgelegt, wodurch sie für verschiedene Anwendungen geeignet sind. Der mittlere Temperaturbereich des Ventils beträgt 0 ° C bis 90 ° C, während der Umgebungstemperaturbereich -20 ° C bis 45 ° C beträgt. Das Ventil verfügt außerdem über ein IP67-Bewertungsgehäuse, das den Schutz vor Staub und Wasser eindringt.

Zu den technischen Spezifikationen gehören

Ventiltyp: Drei-Wege-Plastikkugelventil
Größen: DN15, DN20, DN25
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 90 ° C
Umgebungstemperatur: -20 ° C bis 45 ° C

Das 3-Wege-Plastikventil von KLD 20s ist eine zuverlässige, langlebige und effiziente Lösung für die Flüssigkeitskontrolle in anspruchsvollen Umgebungen und bietet hervorragende Leistung und Anpassungsoptionen für eine Vielzahl von Industrie- und Umweltanwendungen.

CE genehmigt

Anwendungen

Verwendet für ätzendes Medium wie Säure und Alkali usw.
Das Ersetzen des Magnetventils, insbesondere wenn das Magnventil nicht zuverlässig funktionieren kann
Umweltschutz, Wasseraufbereitungssystem
Kleine industrielle Automatisierungsausrüstung
Hervorragend in Clo ₂, o ₃ System

Technische Parameter

Serie

Handbuch Überschreibung

Maximales
Drehmoment

Betriebszeit

Arbeitsspannung

Maximale
Kraft

Gehäuse

Maximaler
Druck

Mittlere
Temperatur

Umgebungstemperatur

Luftfeuchtigkeit

KLD 20s

Ja

2n.m

ungefähr 5s

DC5V, 12V

3W

IP67

1,0mpa

0-90 ° C.

-20 ° C <
t <45 ° C.

≤ 85%
nicht kondensierend

AC/DC 12V, 24 V

4W/

5W@kt

KLD 20SJ

NEIN

AC/DC110V, 220V

5W/

8W@kt

Hauptkomponentendiagramm

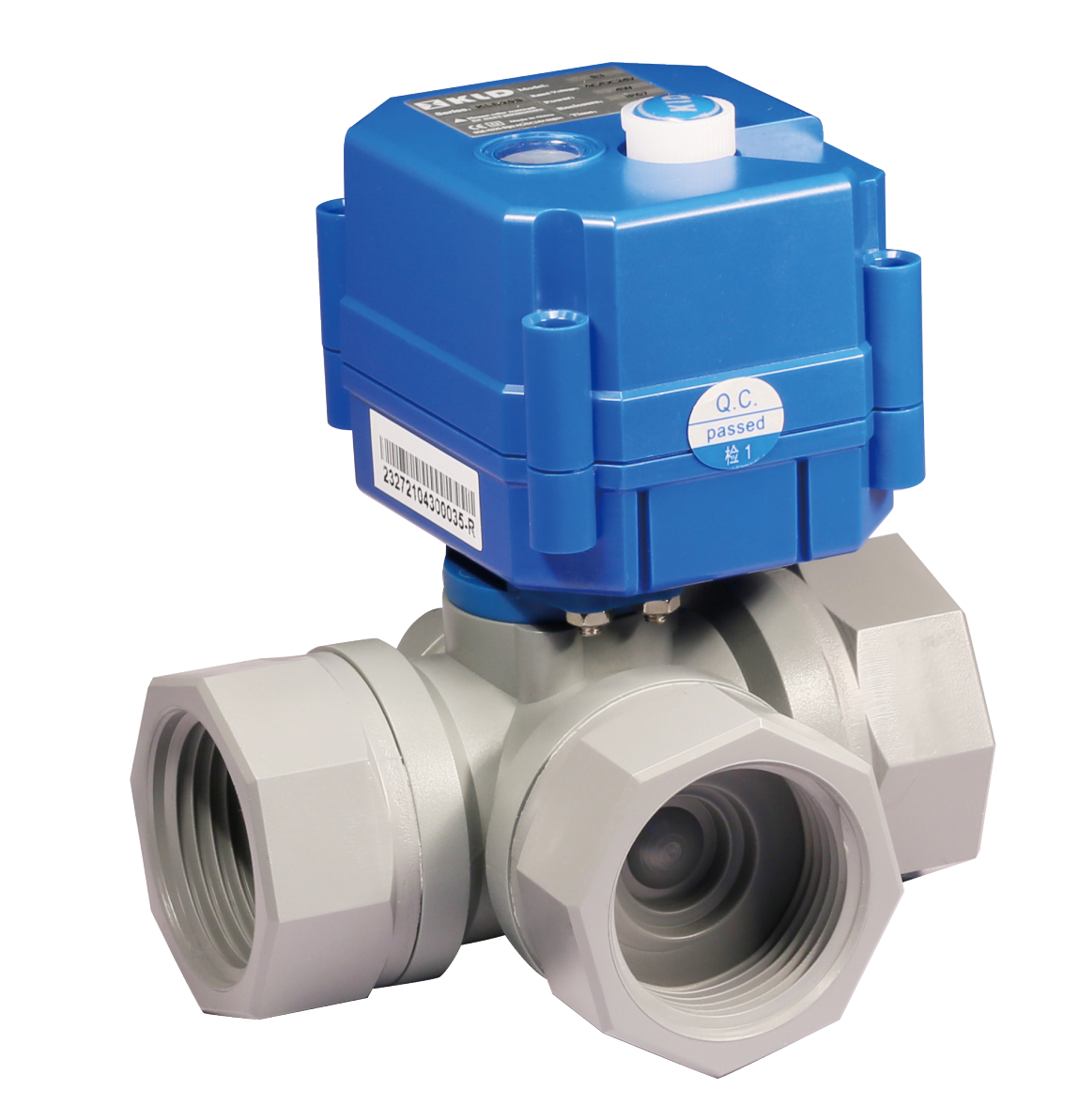

3-Wege-Plastikventil

Hauptkomponenten

Teile	Material
Aktuatorwohnung	PC -Legierung ※ 1
Ventilkörper	CPVC
Ventilball	CPVC
Stängel	CPVC
Ballsitz	Ptfe
Siegel	FPM, EPDM, NBR

Dimension

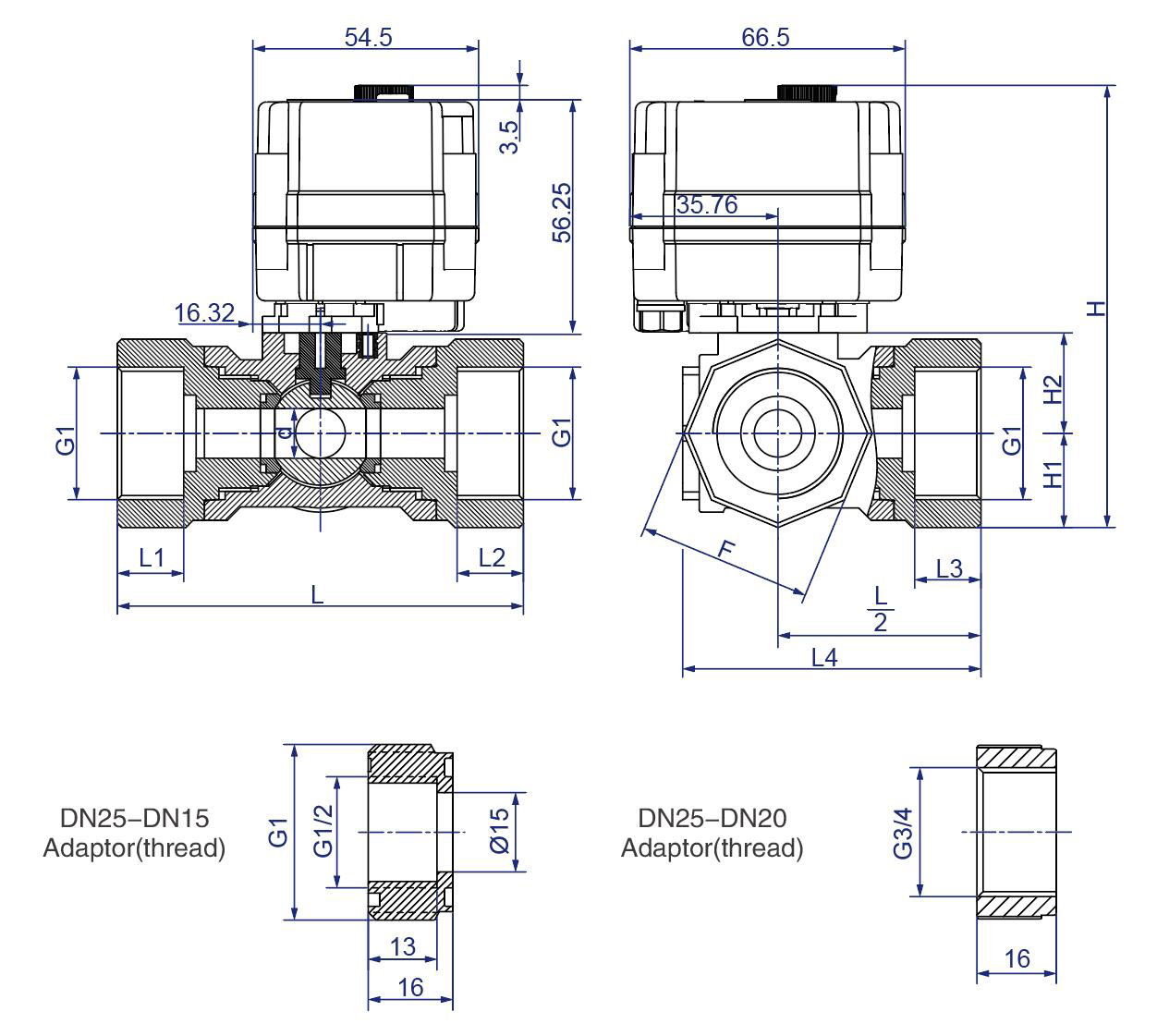

20s

KLD 20s

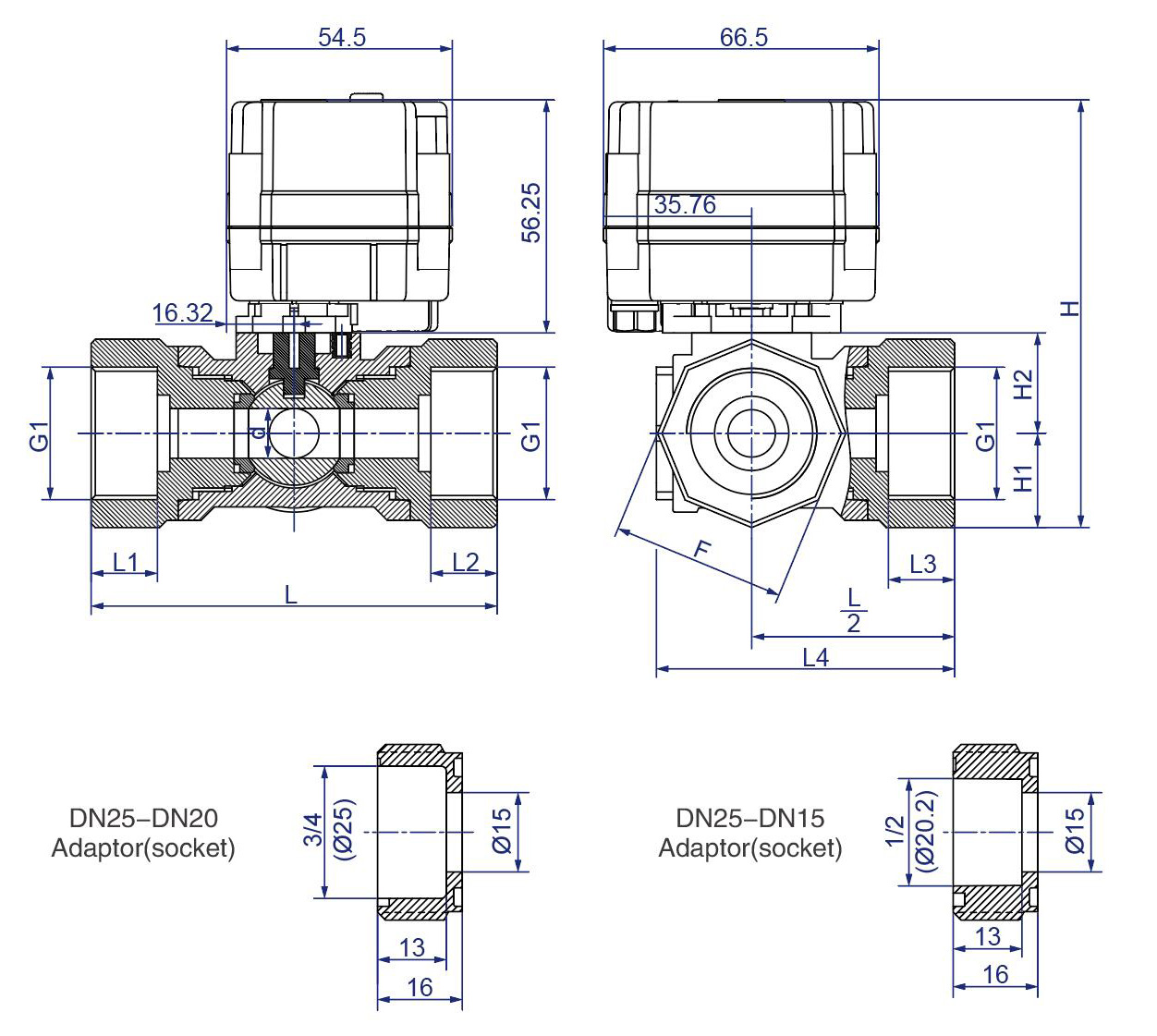

20SJ

KLD 20SJ

Verbindungsgröße (Einheit: MM)

DN	d	G1		L1 = l2 = l3		L	L4	H		H1	H2	F	W (kg)
DN	d	Faden	Buchse	Faden	Buchse	L	L4	20s	20SJ	H1	H2	F	W (kg)
DN15 ※	12.0	G1/2 '	20.2	13.0	13.0	98.0	72.0	106.7	103.2	22.7	24.2	42.0	0.43
DN20 ※	12.0	G3/4 '	25.0	16.0	13.0	98.0	72.0	106.7	103.2	22.7	24.2	42.0	0.43
DN25	12.0	G1 '	-	16.0	-	98.0	72.0	106.7	103.2	22.7	24.2	42.0	0.43

ANMERKUNGEN: Adapter zusammengebaut.

Flussrichtung

Durchflussrichtung des 3-Wege-motorisierten Kugelventils

手动图

Anweisungen zur manuellen Überschreibung

Es darf nur dann verwendet werden, wenn Strom geschnitten wird.
Heben Sie das Handrad an und drehen Sie es nach links oder rechts, bis das Ventil an Ort und Stelle ist.
Drücken Sie das Handrad nach unten, nachdem Sie manuelle Überschreibungen verwenden, um bei der Lieferung ordnungsgemäß zu arbeiten.

Verdrahtung

B2, B3, BD3, KT2 sind verfügbar. Wir können die Feedback -Anpassung akzeptieren. Bitte Kontaktverkäufe für weitere Details.

Die Lebensdauer ist die Testdaten im Zustand von 1,0 mPa, 200 l/h und Leitungswasser als Arbeitsmedium. Unterschiedliche Arbeitszeiten beeinflussen das Lebensdauer.
KLD 20s hat manuelles Überschreiben; KLD 20J hat keine manuelle Überschreibung, andere Parameter sind die gleichen wie KLD 20s.
Aktuatoren sind nicht direkt. Aktuatoren werden nicht empfohlen, separat verkauft zu werden.
Der Druck wird unter Einwegrichtung getestet.

※ 1 Vermeiden Sie direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform -Ekt. Aufgrund von Korrosionsresistenzeigenschaften von PC -Materialien.

※ Vorbehaltlich technischer Änderungen
