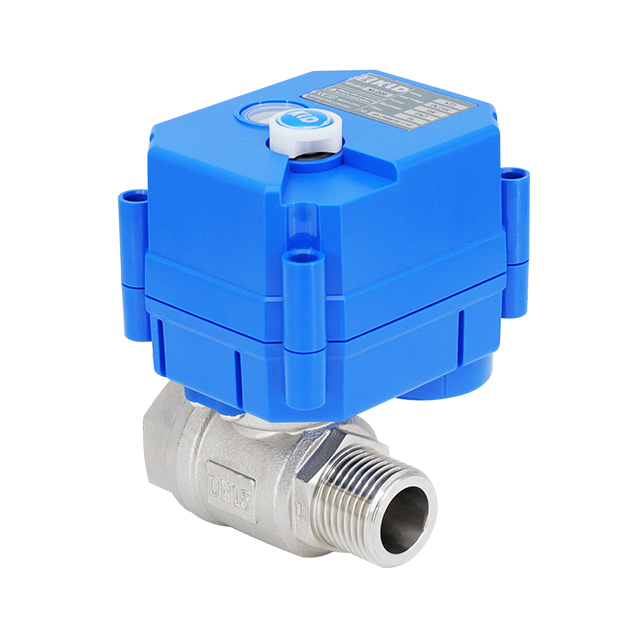

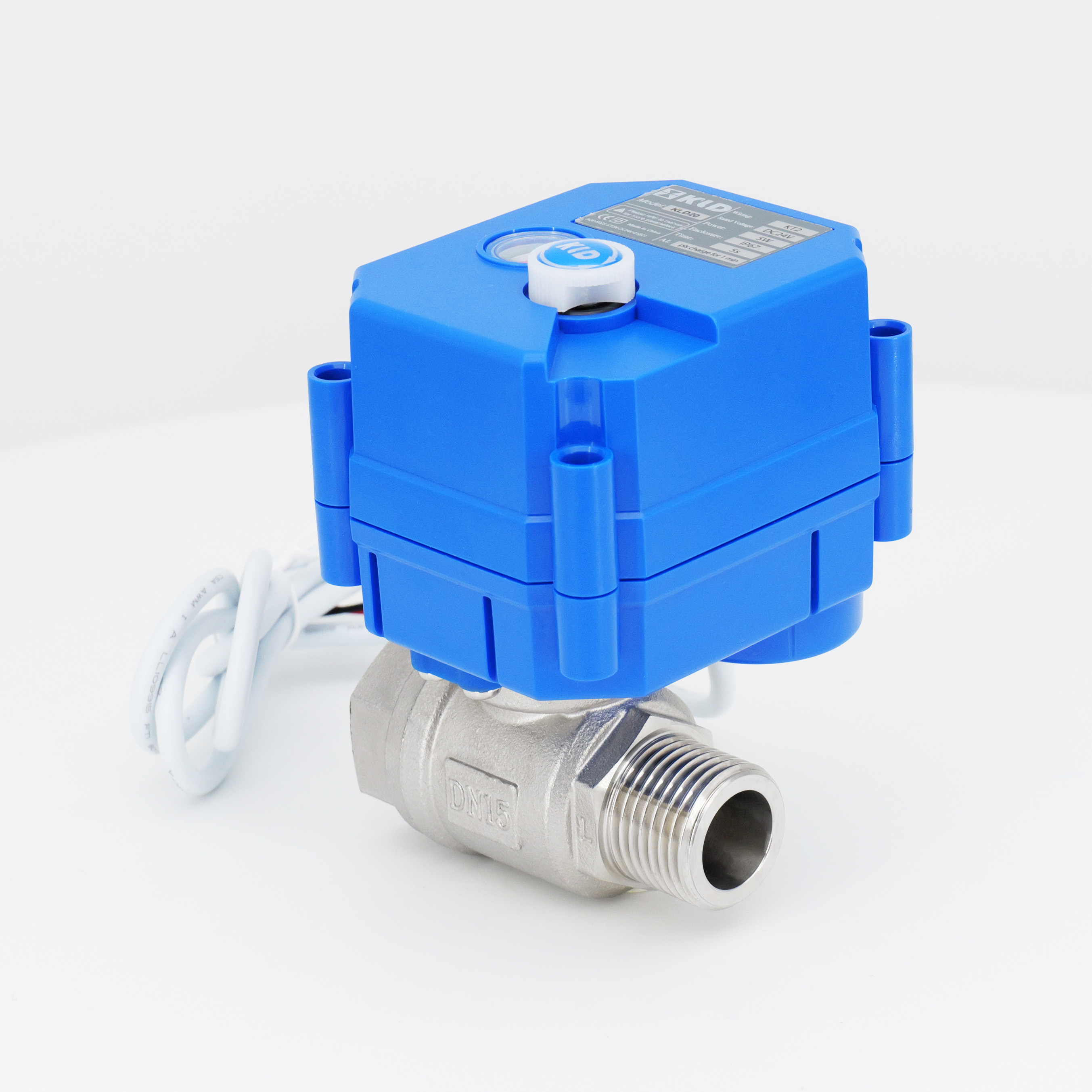

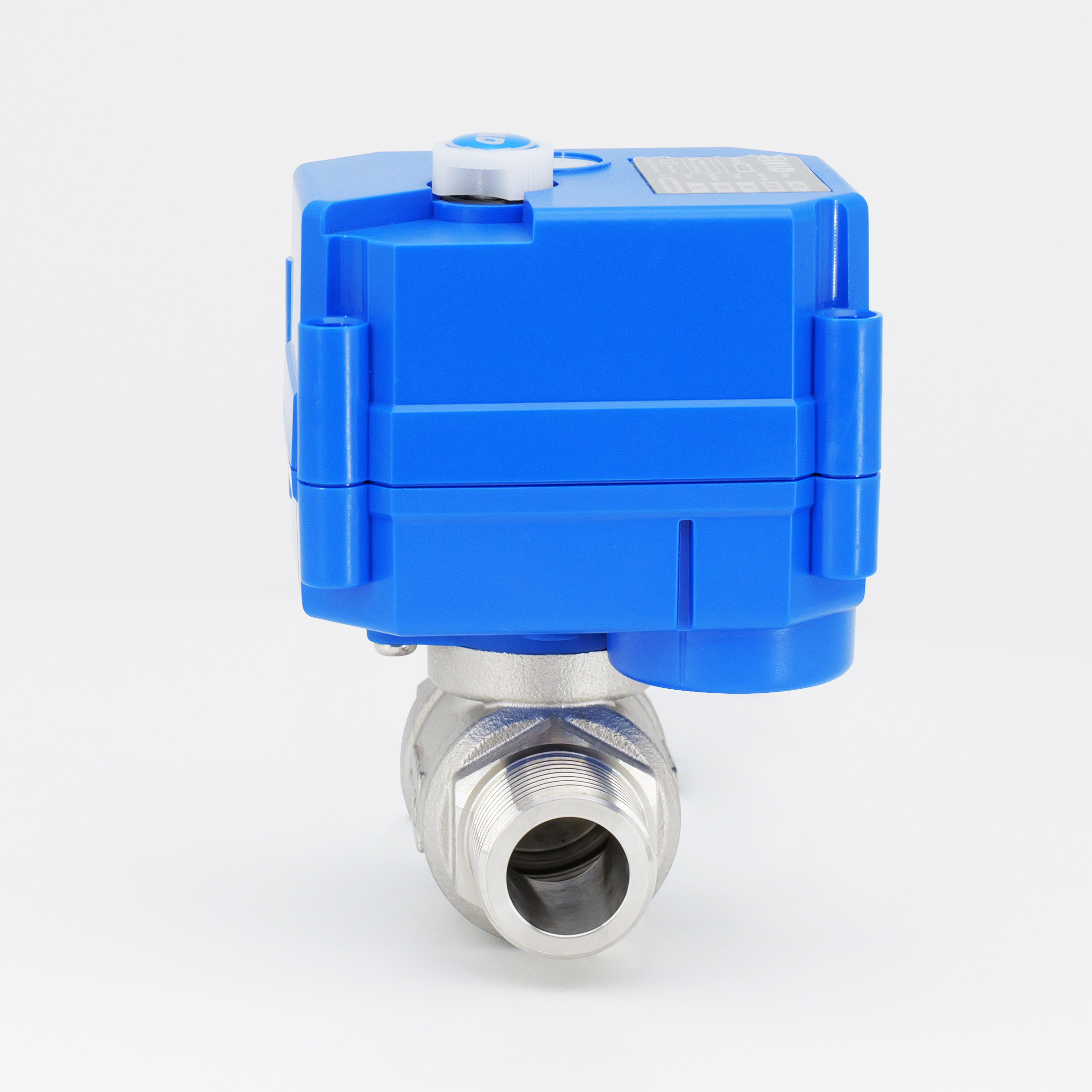

KLD 20S/SJ Super Mini 2-Wege Motorisierte Kugelventil (männliche Frauen)

Merkmale:

Mini -Dimensionsanzüge für kleine Geräte
Patentierte Technologie-schwierige Siegelstruktur
Lange Lebensdauer-70.000 bis 100.000 Zyklen *1
Niedriger Arbeitsstrom,geeignet für das Fahren der Batterie
IP67 -Gehäuse
Super lang Leben optional, 500.000 Zyklen *1
Hochgeschwindigkeit 2s ist optional

*1 Die Lebensdauer ist die Testdaten im Zustand von 1,0 mPa, 200 l/h und Leitungswasser als Arbeitsmedium. Unterschiedliche Arbeitszeiten beeinflussen die Lebensdauer. Die Daten sind unter Zustand der Laborumgebung. Differenzierende Anwendungen können unterschiedlich sein.


Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

Beschreibung

Das KLD 20S Super Mini 2-Wege-motorisierte Kugelventil mit männlichen Verbindungen verfügt über ein kompaktes Design, das für kleine Geräte geeignet ist, und nutzt patentierte Schwimmdichtungstechnologie, um eine lange Lebensdauer von 70.000 bis 100.000 Zyklen zu gewährleisten. Es besteht aus Messing- und Edelstahlmaterialien und bietet eine hervorragende Haltbarkeit und Zuverlässigkeit. Das Ventil ist mit einer manuellen Überschreibungsfunktion für die Verwendung bei Stromausfall ausgestattet und verfügt über ein IP67-Gehäuse zum verbesserten Schutz gegen Staub und Wassereintritt. Eine optionale Hochgeschwindigkeitsversion mit einer 2-Sekunden-Öffnungs-/Schließzeit ist ebenfalls verfügbar.

Zu den technischen Spezifikationen gehören

Ventiltyp: Super Mini 2-Wege motorisierte Kugelventil
Durchmesser: DN10, DN15, DN20
Druck: maximal 1,0 MPa （PN10)
Fluss: Variable mit Ventilgröße und Anwendung
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -20 ° C bis 45 ° C

Die KLD 20s sind ideal, um Magnetventile zu ersetzen, insbesondere in Anwendungen, bei denen Magnetventile möglicherweise nicht zuverlässig arbeiten. Es ist für die Verwendung in HLK -Systemen, Wasseraufbereitungsanlagen, chemischen Prozessen und kleinen Geräten geeignet, die eine automatische Steuerung erfordern. Seine robusten Design- und Hochleistungsfunktionen machen es zu einer zuverlässigen Wahl für industrielle und kommerzielle Anwendungen.

CE genehmigt

A PPPLIKATIONEN

HVAC
Wasserbehandlung
Chemischer Prozess
Kleine Geräte für die automatische Steuerung
Das Ersetzen des Magnetventils, insbesondere wenn das Magnventil nicht zuverlässig funktionieren kann

Technische Parameter

Serie	Handbuch Überschreibung	Maximales Drehmoment	Betriebszeit	Arbeitsspannung	Maximale Kraft	Gehäuse	Maximaler Druck	Mittlere Temperatur	Umgebungstemperatur	Luftfeuchtigkeit
KLD 20s	Ja	2n.m	ungefähr 5s	DC5V, 12V	3W	IP67	1,0mpa	0-100 ℃ ※ 1	-20 ℃	≤ 85% (Nicht kondensieren)
KLD 20SJ	NEIN			AC/DC12V, 24 V	4W/ 5W@kt
				AC/DC110V, 220V	5W/ 8W@kt

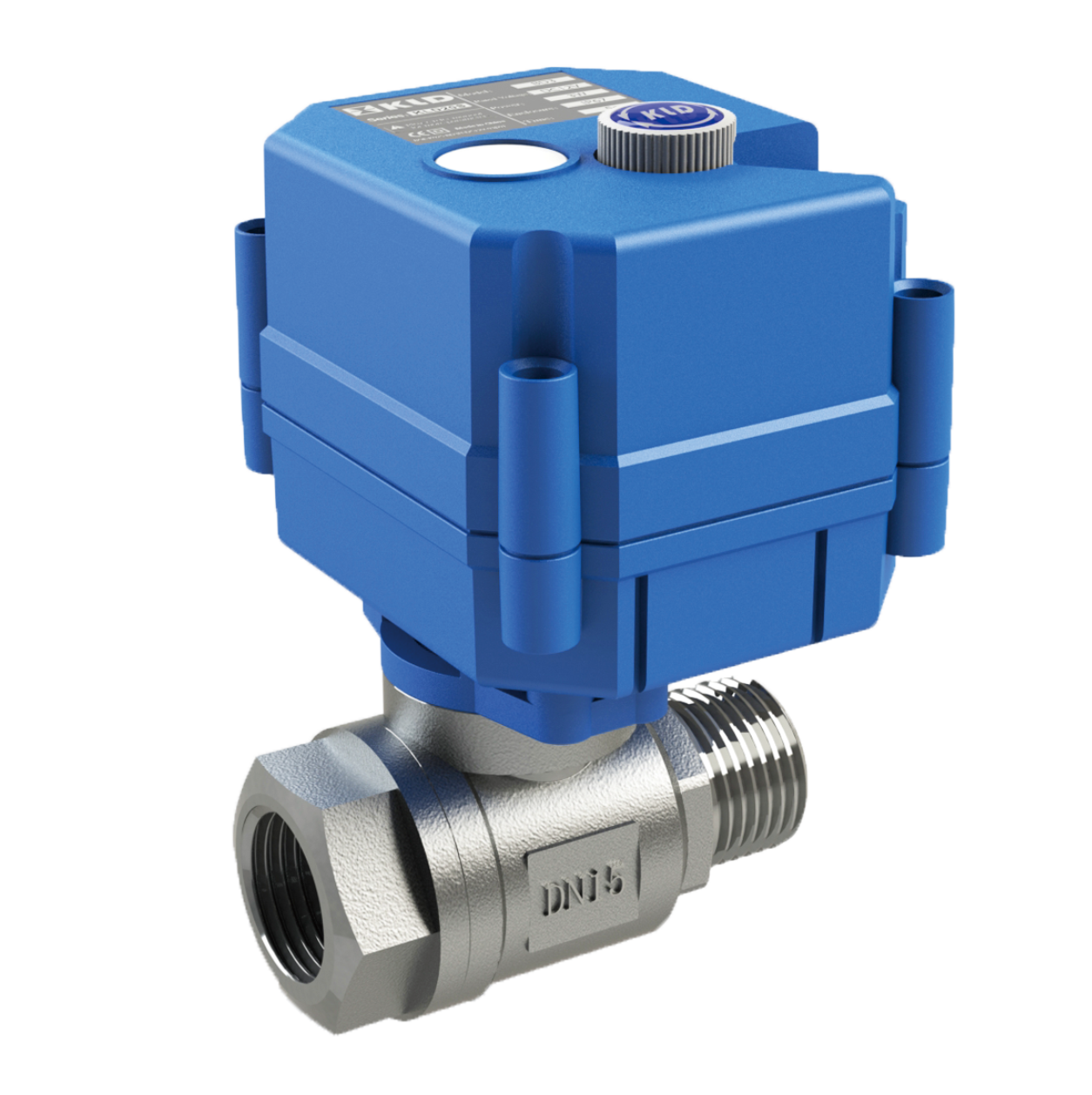

Hauptkomponentendiagramm

Komponenten

Hauptkomponenten

Teile	Material
Ventilkörper	Messing mit Nickelbeschichtung, 304, 316
Ventilball	Messing mit Chrombeschichtung, 304, 316
Stängel	Messing, 304, 316
Ballsitz	Ptfe
Siegel	FPM, EPDM, NBR
Gehäuse	PC -Legierung ※ 2

Dimensions

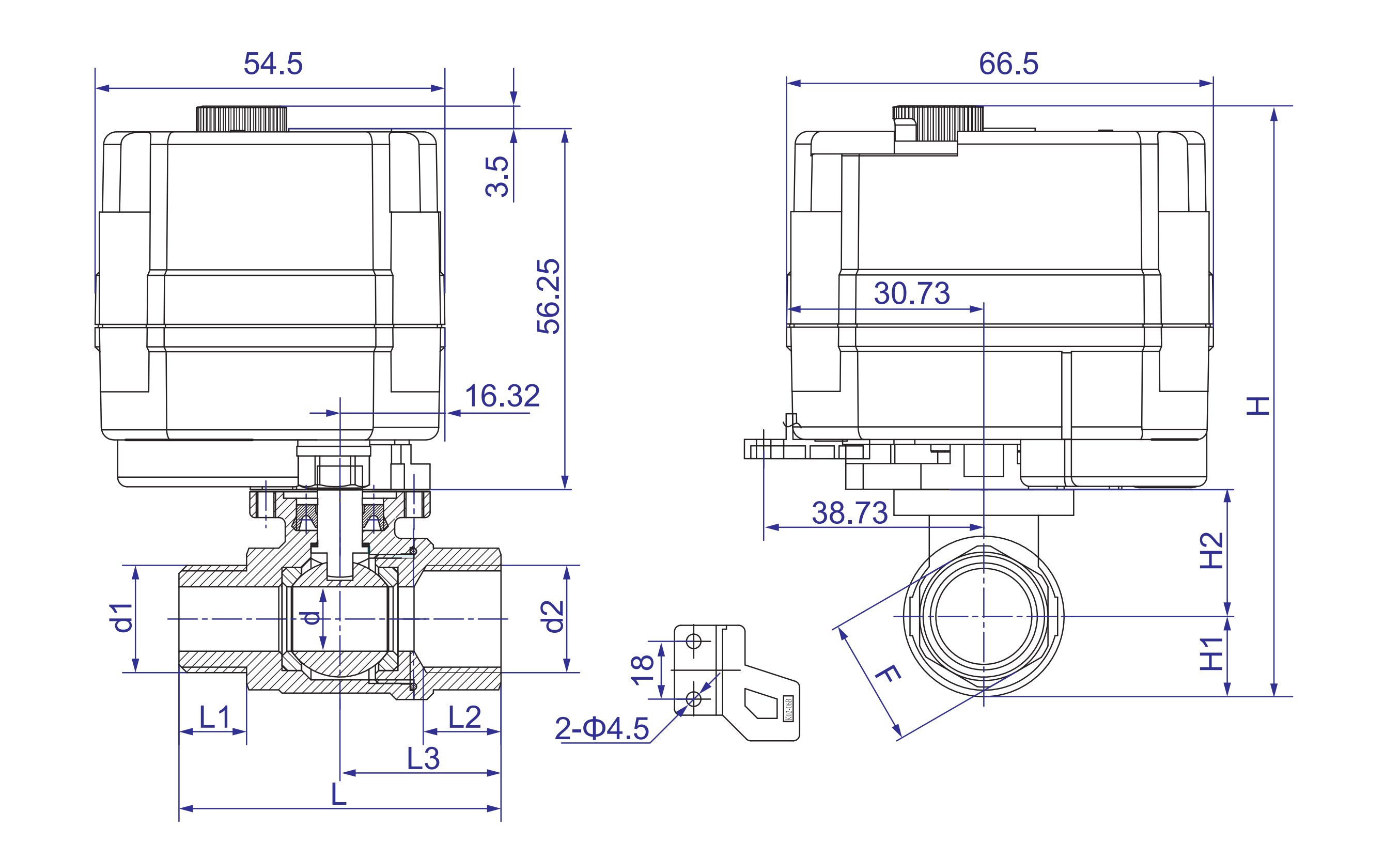

20s

KLD 20s

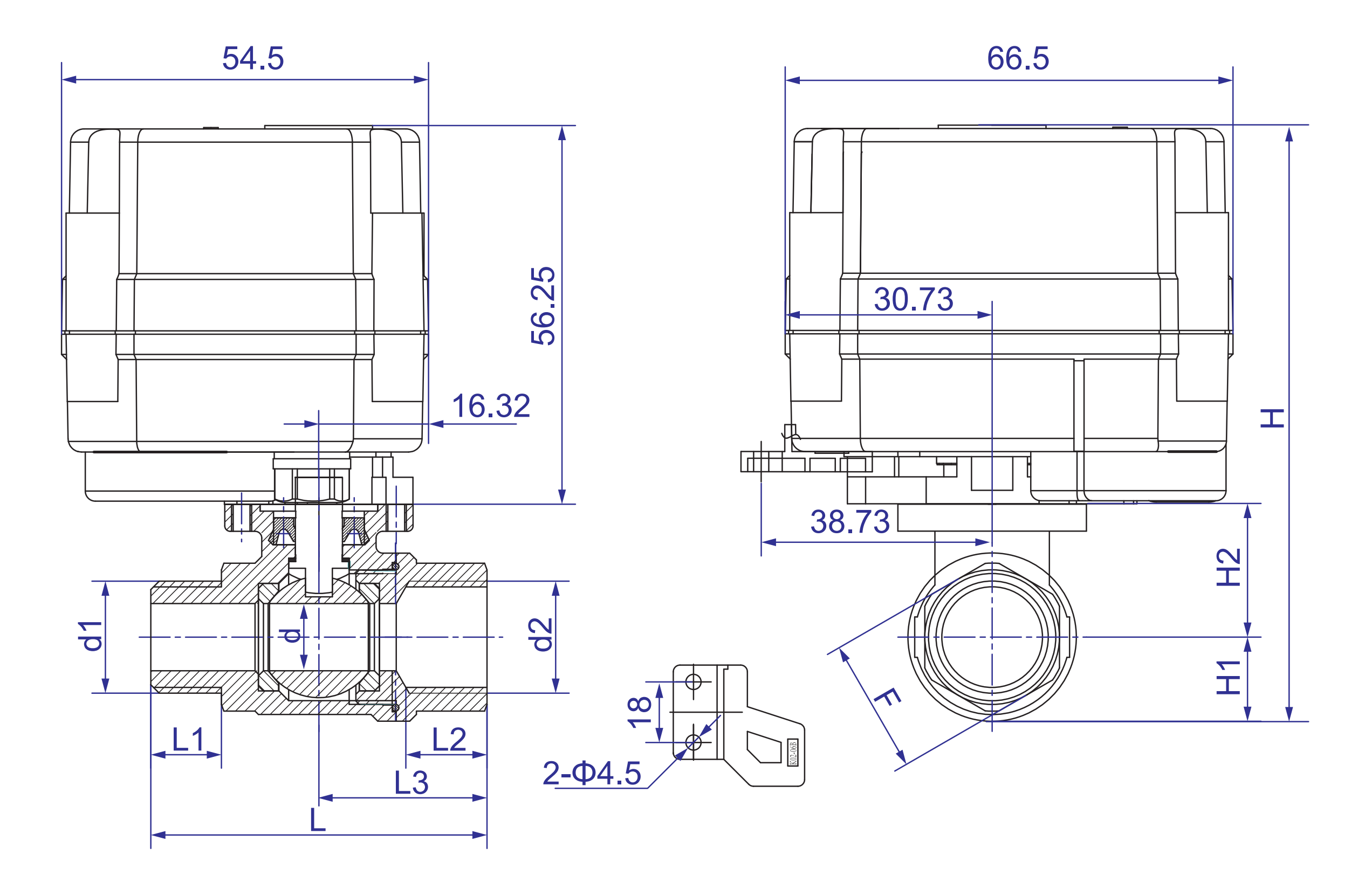

20SJ

KLD 20SJ

Vollständige Portballventil Connectlon -Größe (Einheit: MM)

DN	d	D1	D2	L1	L2	L3	L	F	H1	H2	H		W (kg)
DN	d	D1	D2	L1	L2	L3	L	F	H1	H2	20s	20SJ	W (kg)
DN10	10.0	G3/8 '	G3/8 '	10.5	12	25.0	50.0	20	12.5	19.75	92.0	88.5	-
DN15	14.0	G1/2 '	G1/2 '	15.0	13	28.5	62.5	27	16.5	21.25	97.5	94.0	-
DN20	18.5	G3/4 '	G3/4 '	16.0	16	35.0	71.0	32	21.5	25.75	107.0	103.5	-

Anweisungen zur manuellen Überschreibung

Es darf nur dann verwendet werden, wenn Strom geschnitten wird.
Heben Sie das Handrad an und drehen Sie es nach links oder rechts, bis das Ventil an Ort und Stelle ist.
Wenn die Pfeilmarke auf der Anzeige horizontal ist, ist das Ventil eingeschaltet. Wenn vertikal, ist das Ventil ausgeschaltet.
Drücken Sie das Handrad nach unten, nachdem Sie manuelle Überschreibungen verwenden, um bei der Lieferung ordnungsgemäß zu arbeiten.

Verdrahtung

B2, B3, BD3, KT2 sind verfügbar. Wir können die Feedback -Anpassung akzeptieren. Bitte Kontaktverkäufe für weitere Details.

Die Lebensdauer ist die Testdaten im Zustand von 1,0 mPa, 200 l/h und Leitungswasser als Arbeitsmedium. Unterschiedliche Arbeitszeiten beeinflussen das Lebensdauer.
KLD 20s hat manuelles Überschreiben; KLD 20J hat keine manuelle Überschreibung, andere Parameter sind die gleichen wie KLD 20s.
Aktuatoren sind nicht direkt. Aktuatoren werden nicht empfohlen, separat verkauft zu werden.
Der Druck wird unter Einwegrichtung getestet.

※ 1 Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.

※ 2 Vermeiden Sie direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform -Ekt. Aufgrund von Korrosionsresistenzeigenschaften von PC -Materialien.

※ Vorbehaltlich technischer Änderungen
