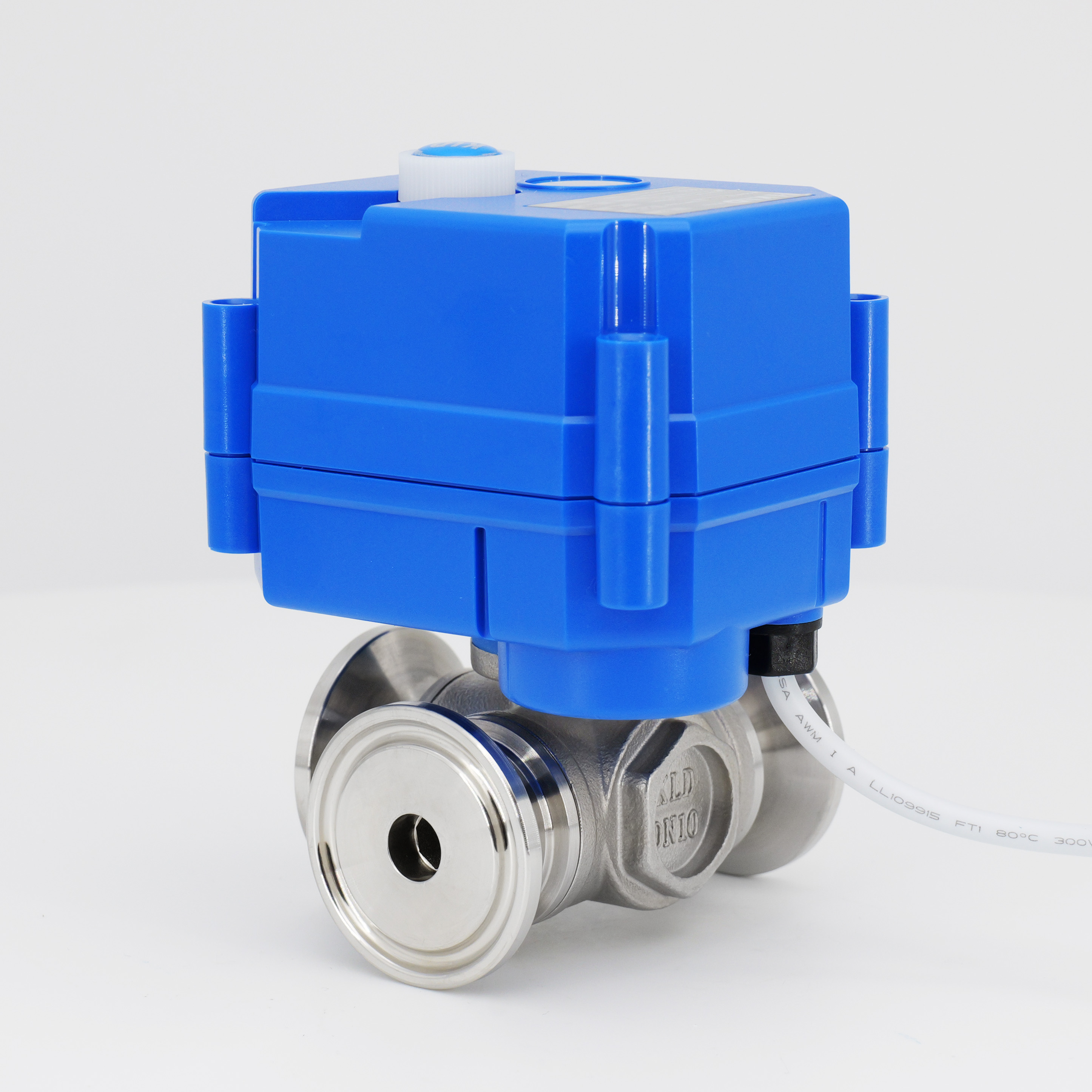

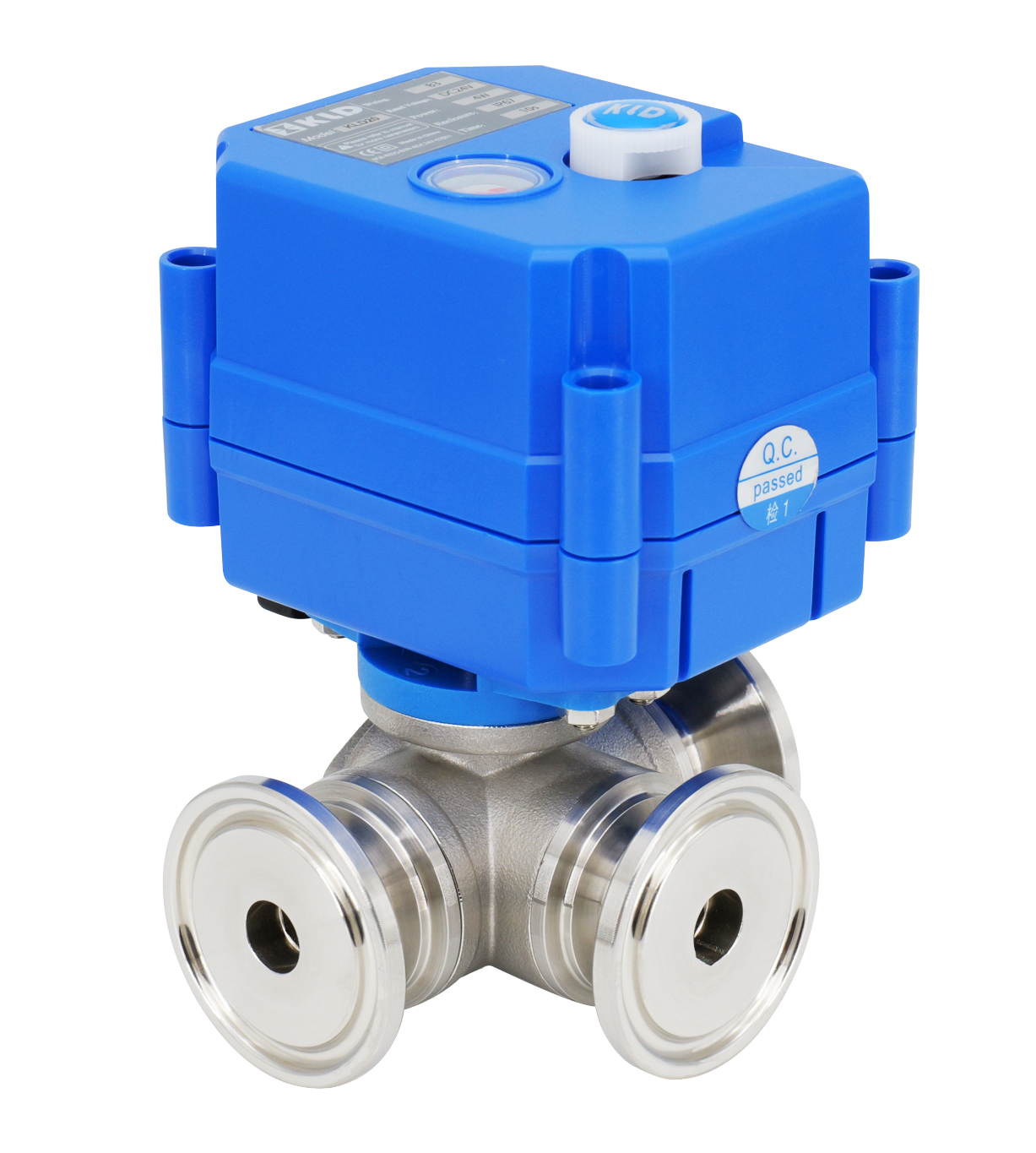

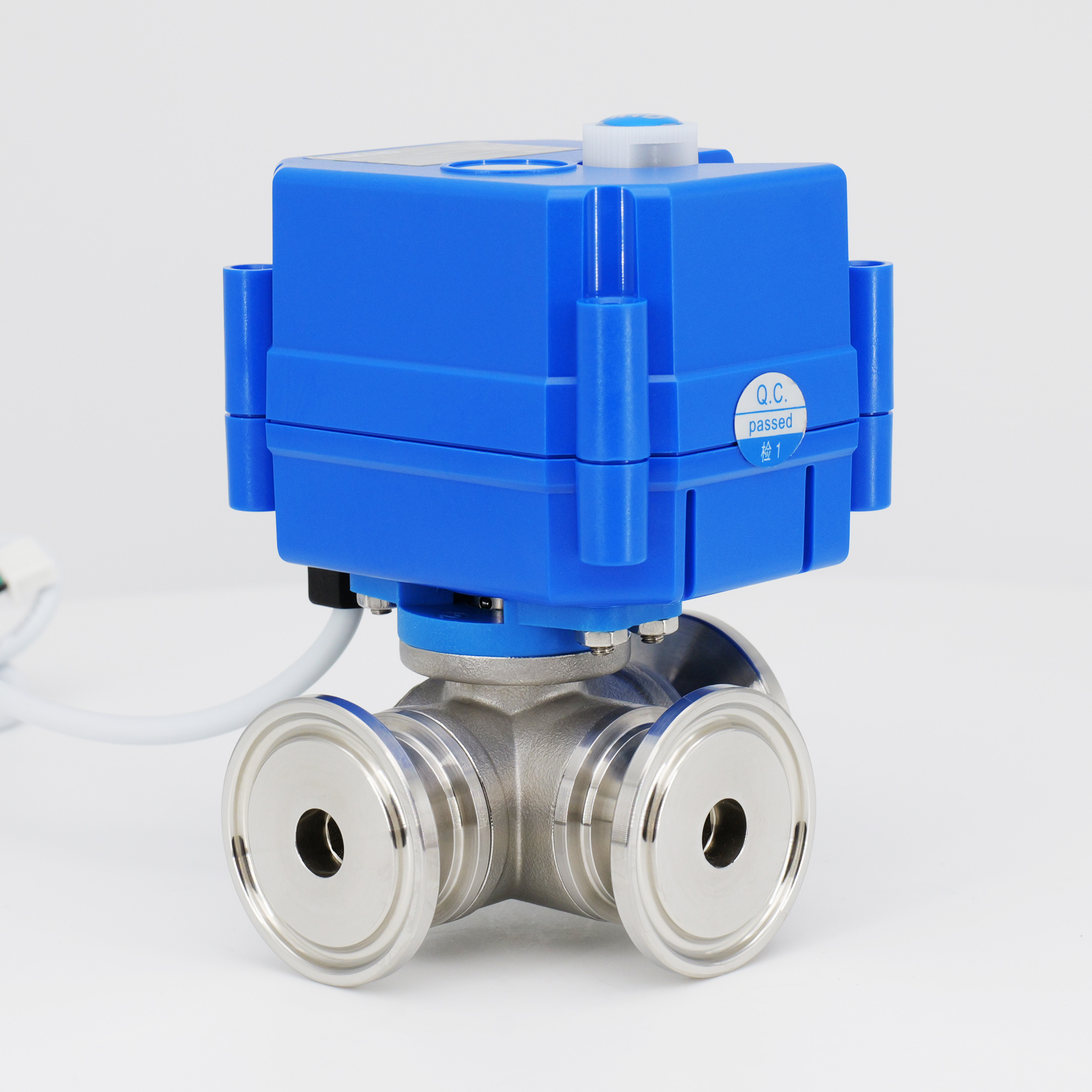

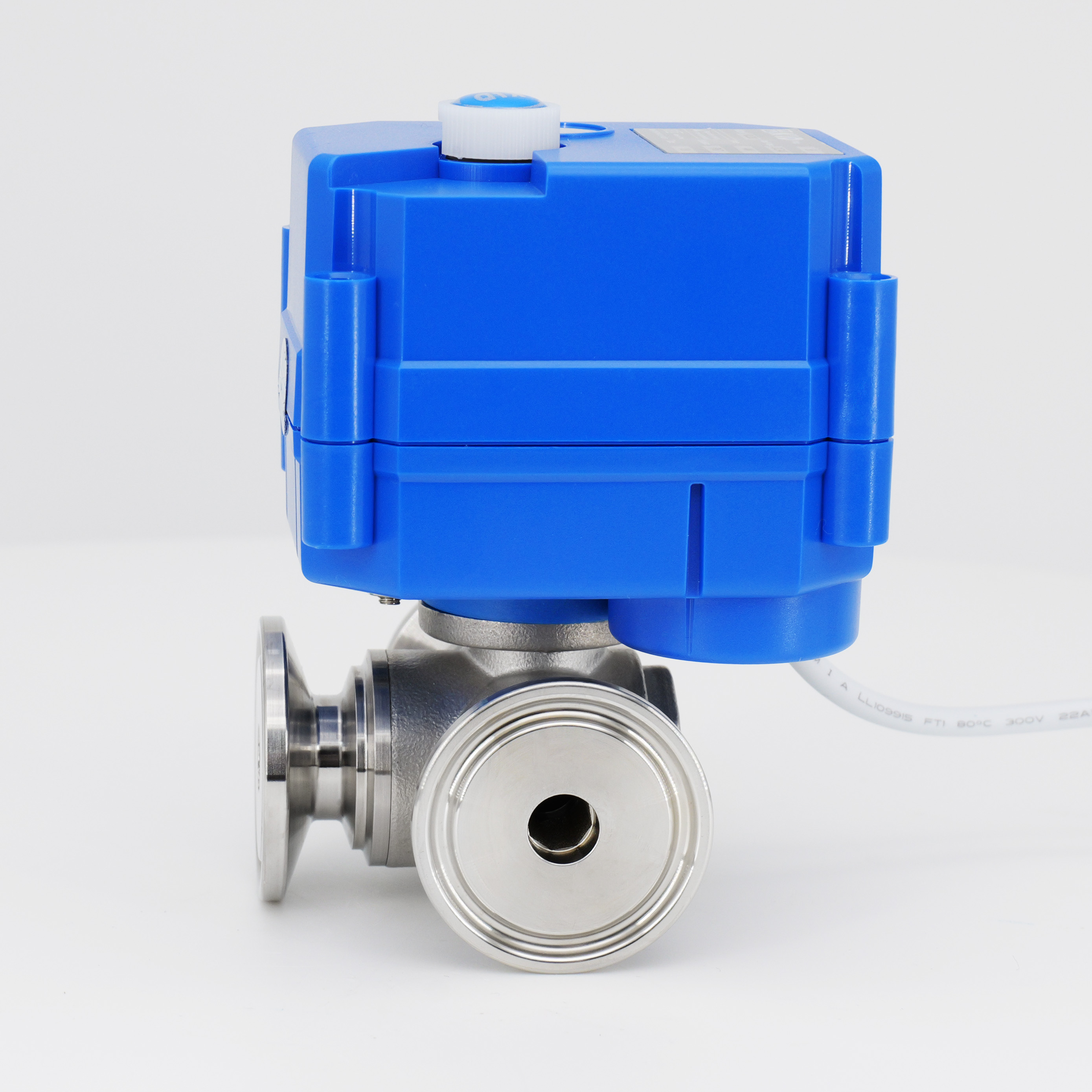

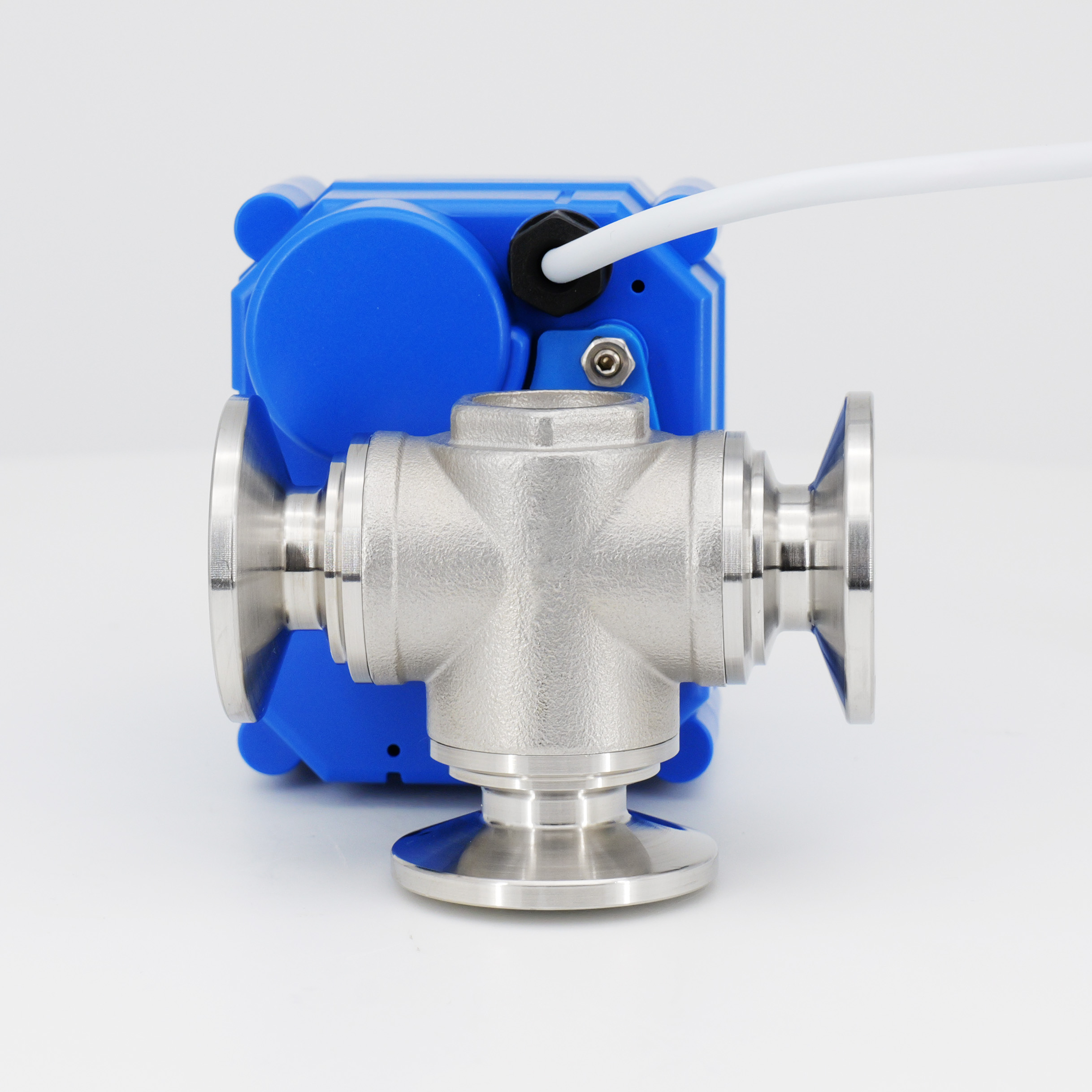

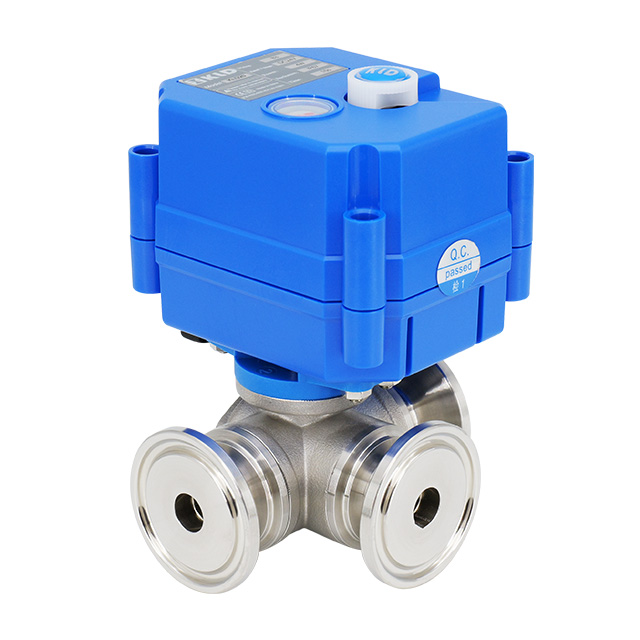

Beschreibung
Das Super Mini 3-Wege-motorisierte Ballventil der Serie KLD 20S-Serie mit Tri-Clamp-Verbindungen ist speziell für Geräteanwendungen kleiner Maßstäbe ausgelegt und bietet eine kompakte und effiziente Lösung für die Fluidsteuerung. Dieses Ventil verfügt über eine patentierte Schwimmdichtungsstruktur, die eine hervorragende Versiegelungsleistung und eine lange Lebensdauer von bis zu 70.000 bis 100.000 Zyklen gewährleistet. Es besteht aus hochwertigen Materialien, einschließlich Messing mit Nickelbeschichtung, Edelstahl (304/316L) und PTFE-Dichtungen und bietet eine robuste Haltbarkeit und Korrosionsbeständigkeit. Das Ventil ist mit einer manuellen Überschreibungsfunktion für einen sicheren und bequemen Betrieb bei Stromausfällen ausgestattet. Für Anwendungen, bei denen keine manuelle Überschreibung erforderlich ist, ist die KLD 20SJ -Serie verfügbar. Das horizontale 3-Wege-Design bietet im Vergleich zu vertikalen 3-Wege-Ventilen höhere Durchflussraten und einen größeren Bereich von Ventilgrößen. Benutzer sollten jedoch beachten, dass während der Drehung der Ventilkugel im 3-Wege-B-Typ eine mittlere Mischung auftreten kann. Wenn dies ein Problem ist, kann der 3-Wege-Typ-Typ als Alternative betrachtet werden.
Zu den technischen Spezifikationen gehören
Ventiltyp: Drei-Wege-Elektro-Ballventil
Größen: DN10, DN15, DN20
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -20 ° C bis 45 ° C
Das Ventil der KLD 20S-Serie ist für eine Vielzahl von Anwendungen geeignet, einschließlich Wasseraufbereitungssystemen (RO, Filtration, Rückspülung), HLK-Systemen, chemischen Prozessen, medizinischen Geräten und automatisierten Kontrollsystemen im kleinen Maßstab. Es bietet eine zuverlässige Alternative zu Magnetventilen, insbesondere in Fällen, in denen Magnetventile möglicherweise nicht zuverlässig arbeiten. Das modulare Design und die optionalen Konfigurationen des Ventils (z. B. 2-Position, 3-Position oder 4-Position) ermöglichen eine Anpassung, um bestimmte Anwendungsanforderungen zu erfüllen.
CE genehmigt
Anwendungen
HVAC
Wasserbehandlung
Chemischer Prozess
Kleine Geräte für die automatische Steuerung
Das Ersetzen des Magnetventils, insbesondere wenn Magnet nicht zuverlässig funktionieren kann
Technische Parameter
| Serie | Handbuch Überschreibung | Maximales Drehmoment | Betriebszeit | Arbeitsspannung | Maximale Kraft | Gehäuse | Maximaler Druck | Mittlere Temperatur | Umgebungstemperatur | Luftfeuchtigkeit | ||
| KLD 20s | Ja | 2n.m | ungefähr 5s | DC5V, 12V | 3W | IP67 | 1,0mpa | 0-100 ° C ※ 1 | -20 ° C < t <45 ° C. | ≤ 85% nicht kondensierend | ||
| AC/DC 12V, 24 V | 4W/ 5W@kt | |||||||||||
| KLD 20SJ | NEIN | AC/DC110V, 220V | 5W/ 8W@kt | |||||||||
Hauptkomponentendiagramm
Hauptkomponenten
Teile | Material |
Aktuatorwohnung | PC -Legierung ※ 2 |
Ventilkörper | Messing mit Nickelbeschichtung, 304.316 l |
Ventilball | Messing mit Chrombeschichtung, 304.316L |
Stängel | Messing, 304.316L |
Ballsitz | Ptfe |
| Siegel | FPM, EPDM, NBR |

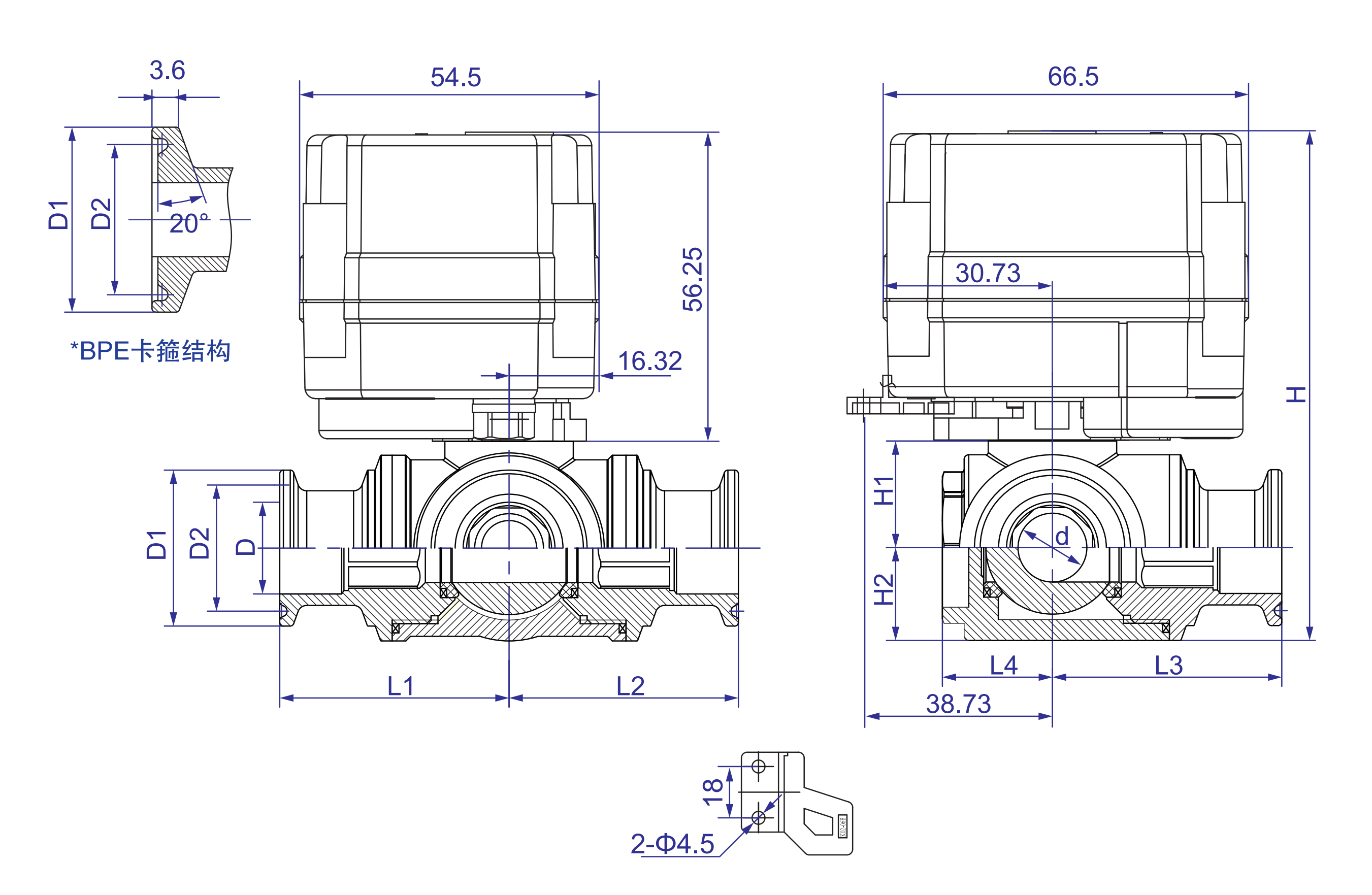

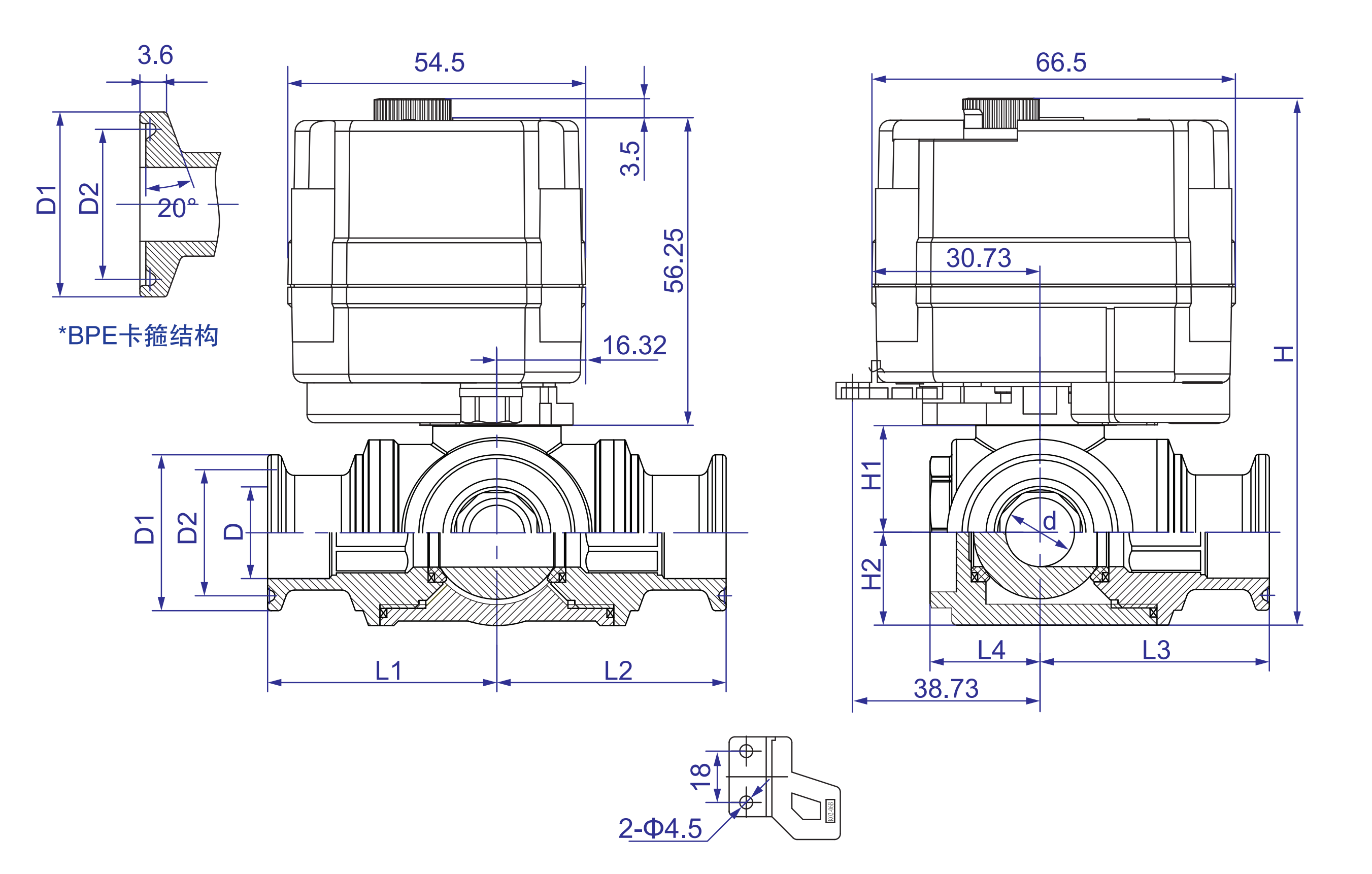

Dimension
KLD 20s |
KLD 20SJ |
Verbindungsgröße (Einheit: MM)
| DN | d | D | D1 | D2 | L1 = l2 = l3 | L4 | H1 | H2 | H | W (kg) | ||||
| 20s | 20SJ | |||||||||||||
| DN10 | 8.0 | 10.0 | ※ 25.0 (BPE) | 34.0 | ※ 20.32 (BPE) | 27.5 | 33.0 | 45.0 | 16.5 | 19.25 | 13.0 | 92.0 | 88.5 | - |
| DN15 | 12.0 | 16.0 | 34.0 | 27.5 | 40.0 | 45.0 | 21.0 | 21.25 | 17.0 | 98.0 | 94.5 | - | ||
| DN20 | 15.0 | 20.0 | 34.0 | 50.5 | 27.5 | 43.5 | 50.0 | 25.5 | 23.25 | 20.25 | 103.25 | 99.75 | - | |
Flussrichtung
Anweisungen zur manuellen Überschreibung
Es darf nur dann verwendet werden, wenn Strom geschnitten wird.
Heben Sie das Handrad an und drehen Sie es nach links oder rechts, bis das Ventil an Ort und Stelle ist.
Wenn die Pfeilmarke auf der Anzeige horizontal ist, ist das Ventil eingeschaltet. Wenn vertikal, ist das Ventil ausgeschaltet.
Drücken Sie das Handrad nach unten, nachdem Sie manuelle Überschreibungen verwenden, um bei der Lieferung ordnungsgemäß zu arbeiten.
Verdrahtung
B2, B3, BD3, KT2 sind verfügbar. Wir können die Feedback -Anpassung akzeptieren. Bitte Kontaktverkäufe für weitere Details.
Die Lebensdauer ist die Testdaten im Zustand von 1,0 mPa, 200 l/h und Leitungswasser als Arbeitsmedium. Unterschiedliche Arbeitszeiten beeinflussen das Lebensdauer.
KLD 20s hat manuelles Überschreiben; KLD 20J hat keine manuelle Überschreibung, andere Parameter sind die gleichen wie KLD 20s.
Aktuatoren sind nicht direkt. Aktuatoren werden nicht empfohlen, separat verkauft zu werden.
Der Druck wird unter Einwegrichtung getestet.
※ 1 Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.
※ 2 Vermeiden Sie direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform -Ekt. Aufgrund von Korrosionsresistenzeigenschaften von PC -Materialien.
※ Vorbehaltlich technischer Änderungen
