Beschreibung

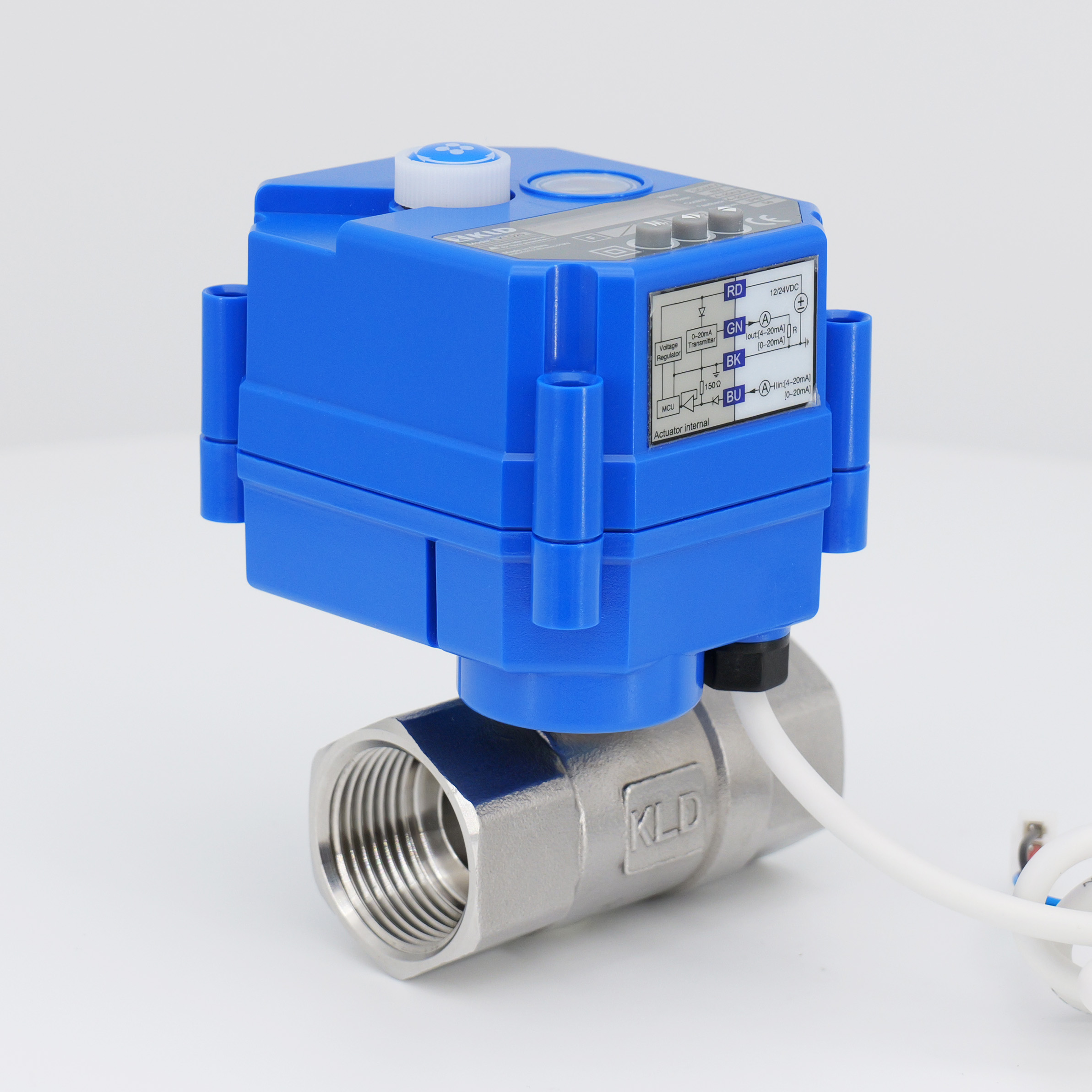

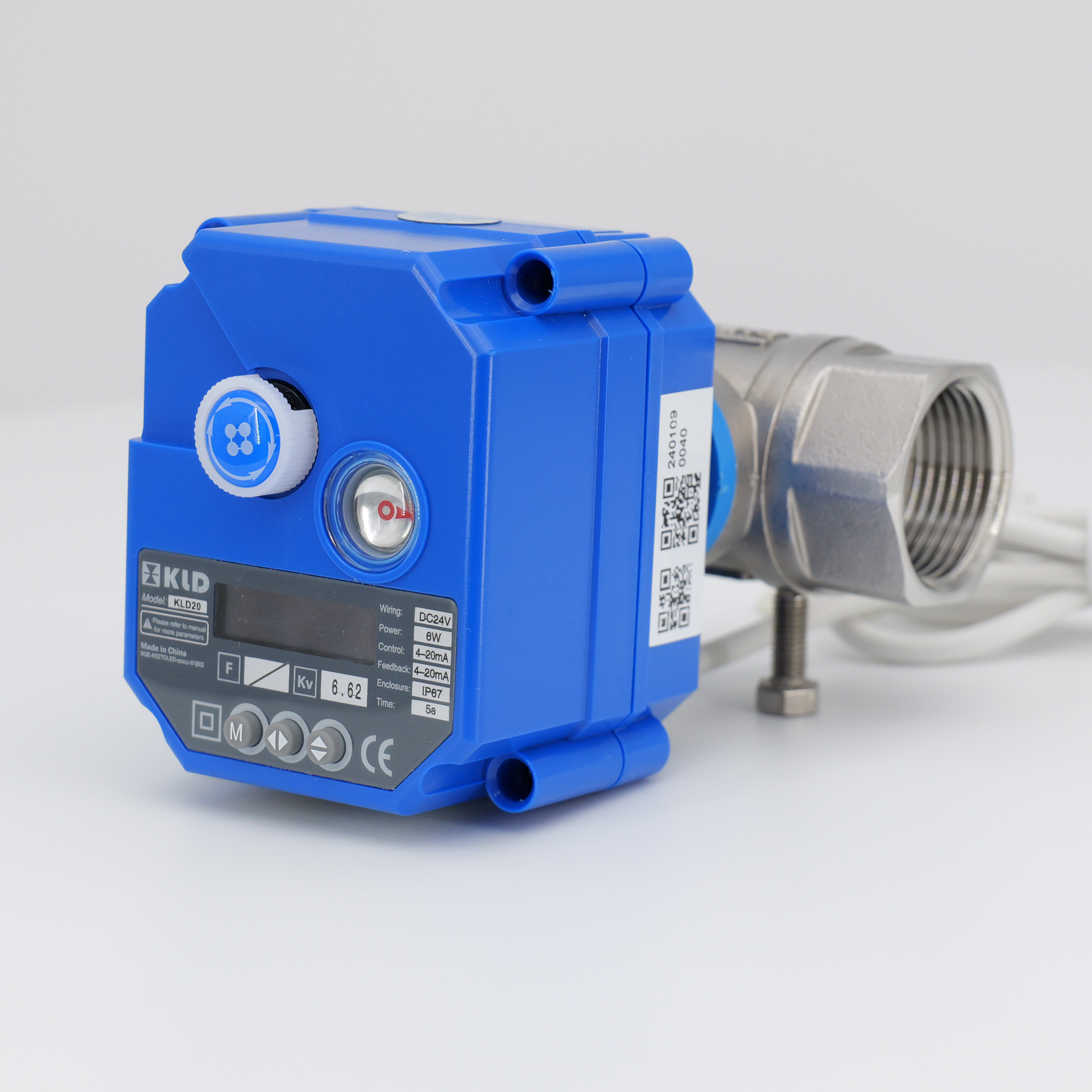

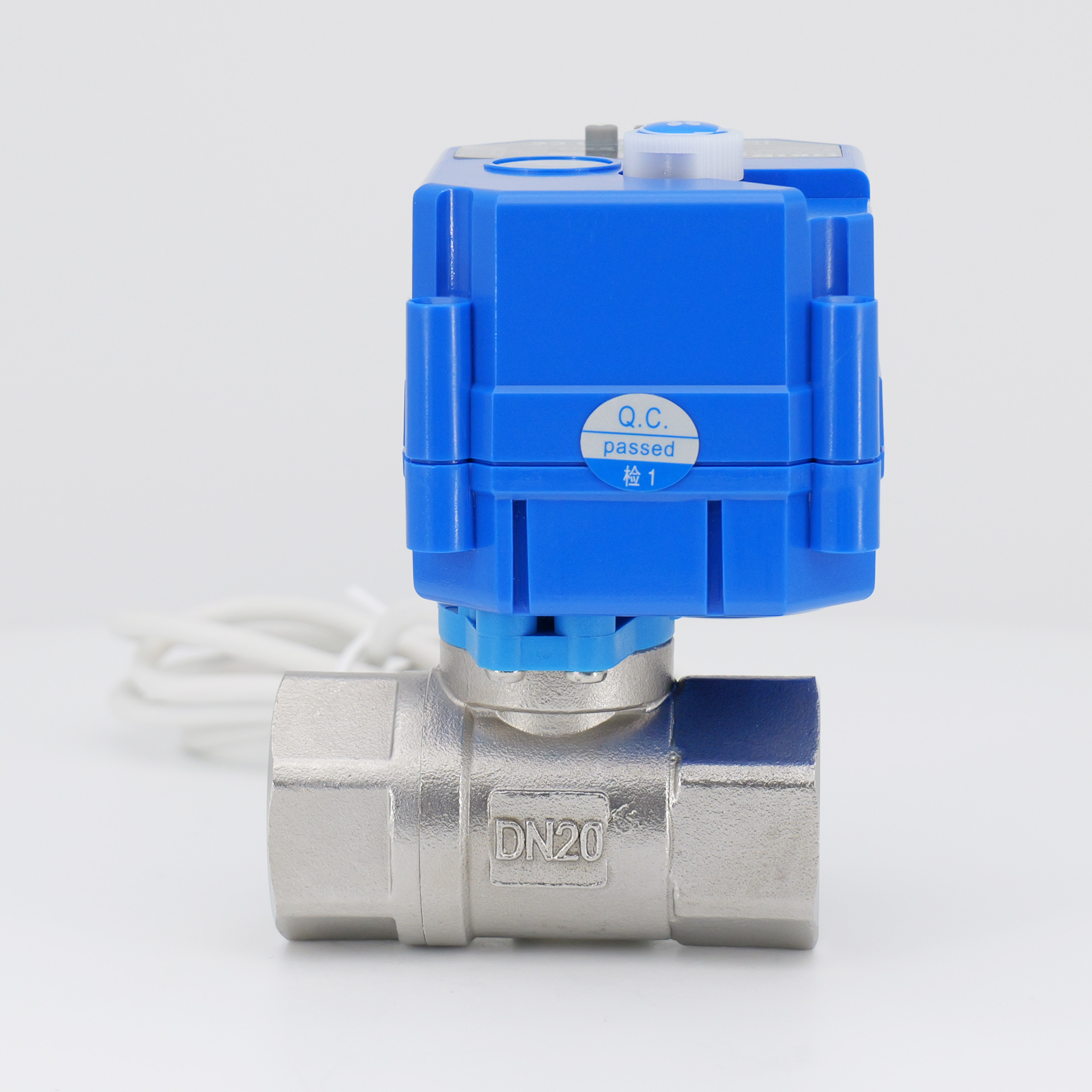

Das KLD 20T moduliert 2-Wege motorisierte Kugelventil (1/4 'bis 1 ') einen speziellen Motor für eine lange Lebensdauer und einen Ausgang mit Rolllagern, wobei die Lebensdauer der Stellantrieb bis zu 500.000 Zyklen erreicht. Es setzt patentierte schwimmende Robbentechnologie ein, um die Skalierung zu verhindern, sodass sie für den langfristigen stationären Gebrauch geeignet ist. Die kompakte Größe ist ideal für kleine Geräte und der manuelle Betrieb ist optional. Das Ventil wird mit einer intelligenten Schnittstelle und einer OLED -Anzeige geliefert, um die Ventilposition anzuzeigen. Zu den optionalen Funktionen gehören die fehlsichere Funktionalität und ein LED-Indikator für Ein-/Aus-Feedback. FAIL Safe (Kondensatorrückgabe) Funktion können normalerweise schließen oder normalerweise geöffnet werden.
Zu den technischen Spezifikationen gehören
Ventiltyp: 2-Wege-modulierende elektrische Kugelventil
Größe: DN8, DN10, DN15, DN20, DN25, DN32
Verbindung: Gewinde
Druck: maximal 1,0 MPa (PN10)
Durchflussmerkmale: linear, gleicher Prozentsatz, schnelles Öffnen optional
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -20 ° C bis 45 ° C
Das KLD 20T modulierende 2-Wege-motorisierte Kugelventil (1/4 'bis 1 ') ist für die Flüssigkeitsregulation und -kontrolle ausgelegt, insbesondere für die Verwendung in Gerätepfeifen mit Kleinbohrungen.
Parameter
Steuereingang: 4-20 mA, 0-5V, 1-5V, 0-10 V, 2-10 V, 0-20 mA sind optional
Positive Schauspiel- oder negatives Handeln einstellbar *1
Einstellbare Totenzone: 1%-9.9%
Hohe Genauigkeit ± 1%
Flow -Eigenschaften, die in linearem, nähernem Prozentsatz und schnellem Betrieb usw. optional sind, usw.
* Positives Schauspiel: 4MA-Ventil Close; 20 mA-Ventil offen; Negatives Schauspiel: 4 mA-Ventil offen; 20 mA-Ventil Close;
Technische Parameter
Serie | Handbuch Überschreiben | Operatin Time | Arbeiten Stromspannung | Arbeiten aktuell | Max Leistung | Gehäuse | Max Druck | Medium Temperatur | Ambient Temperatur | Luftfeuchtigkeit |
KLD 20t | Ja | ungefähr 5s | DC12V | ~ 210 mA | 6W | IP67 | 1,0mpa | 0-100 ℃ | -20 ℃ | ≤ 85% (nicht kondensierend) |
DC24V | ≈110 mA | |||||||||
AC220V | ≤ 10 mA |
Hauptkomponentendiagramm
Hauptkomponenten
| Teil | Material |
| Aktuatorwohnung | PC -Legierung ※ |
Ventilkörper | Messing mit Nickelbeschichtung 、 304、316L |
Ventilball | 304、316L 、 PPO 、 Verschleißmaterial |
Stängel | Messing 、 304、316L |
| Ballsitz | Ptfe |
| Siegel | EPDM 、 FPM 、 Si |
Dimensions
 |  |
Fullport -Ballventil -Verbindungsgröße (Einheit: MM)
DN | D1/D2 | d | L1/L2 | L3 | H1 | H2 | F | W (kg) |
DN8 | G1/4 ' | 8 | 11 | 43 | 11 | 18.25 | 17 | 0.26 |
DN10 | G3/8 ' | 10 | 11.5 | 50 | 12.5 | 19.75 | 20 | 0.31 |
DN15 | G1/2 ' | 15 | 13 | 57 | 16.5 | 21.25 | 27 | 0.37 |
DN20 | G3/4 ' | 20 | 16 | 70 | 21.5 | 25.75 | 32 | 0.52 |
Reduzierte Anschlusskugel -Ventil -Verbindungsgröße (Einheit: mm)
DN | D1/D2 | d | L1/L2 | L3 | H1 | H2 | F | W (kg) |
DN20 | G3/4 ' | 15 | 15 | 64.5 | 16.5 | 21.25 | 30 | 0.37 |
DN25 | G1 ' | 20 | 18 | 76 | 21.5 | 24.75 | 38 | 0.52 |
DN32 | G1-1/4 ' | 20 | 20 | 80 | 24 | 24.75 | 48 | 0.70 |
Anmerkungen: Reduziertes Borenventil DN32 hat nur Messing.
| Anweisungen zur manuellen Überschreibung | Flusseigenschaften | |
 |
|  |
KV -Kaufanleitung [Ballventil]
KV -Reichweite | linear | sich gleichantieren | |||||||||
PI | Pv | Xv | |||||||||
DN8 | 0,30-0,90 | ||||||||||
DN10 | 0,38-1,55 | 0.23 | 0.36 | 0.68 | 0.91 | 0.64 | 1.79 | ||||
DN15 | 0,64-3.20 | 0.35 | 1.53 | 1.17 | 1.79 | 2.09 | 1.55 | 5.26 | |||
DN20 | 1.82-5.16 | 1.52 | 2.38 | 3.14 | 3.41 | 7.62 | |||||
DN25 | 1.03-8.60 | 1.68 | 2.86 | 3.72 | 4.65 | 5.40 | 16.47 | ||||
DN32 | 1.30-10.40 | 2.35 | 3.90 | 4.93 | 6.10 | 8.54 | 8.49 | 25.60 | |||
※ Vermeiden Sie den direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform.
※ Vorbehaltlich technischer Änderungen
