Beschreibung

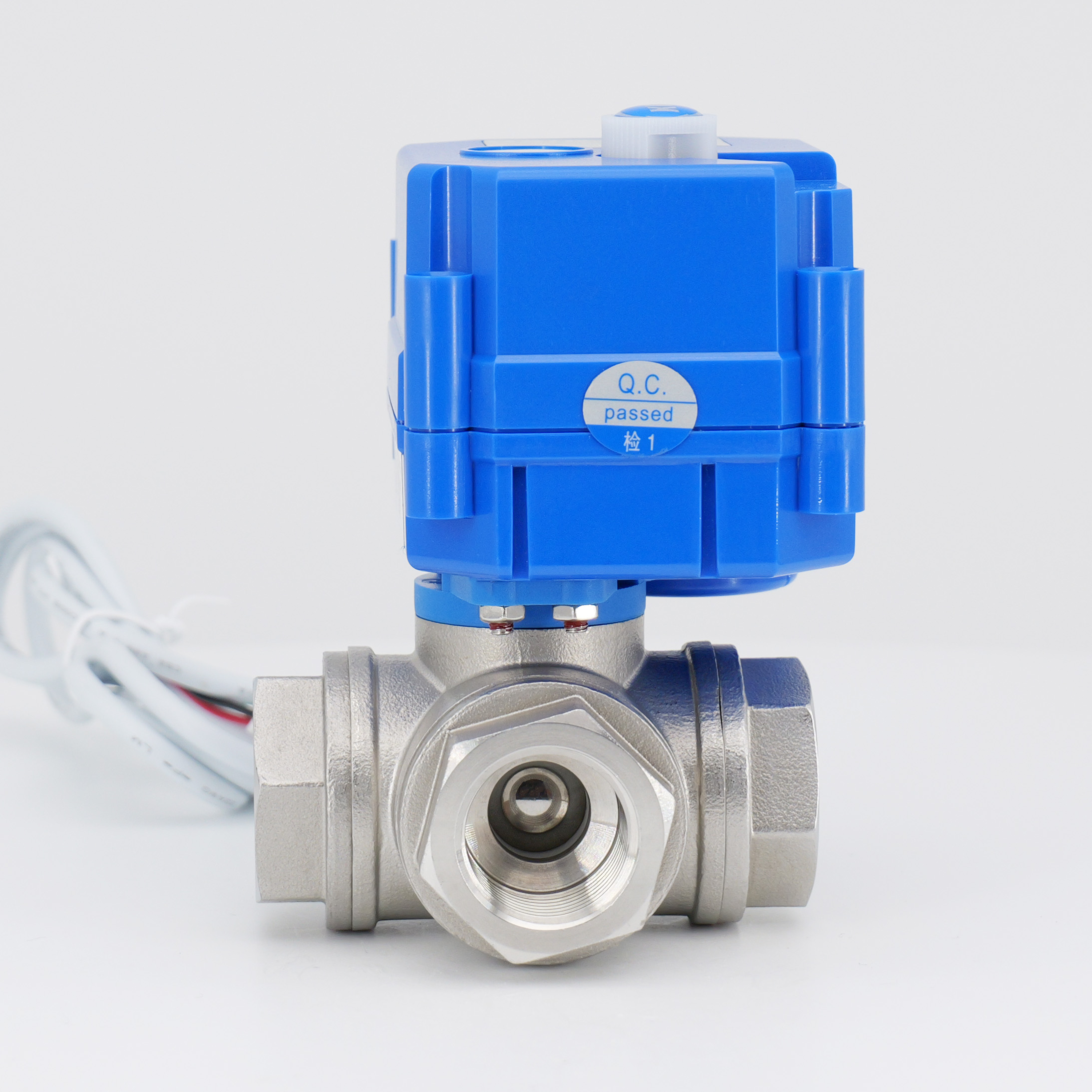

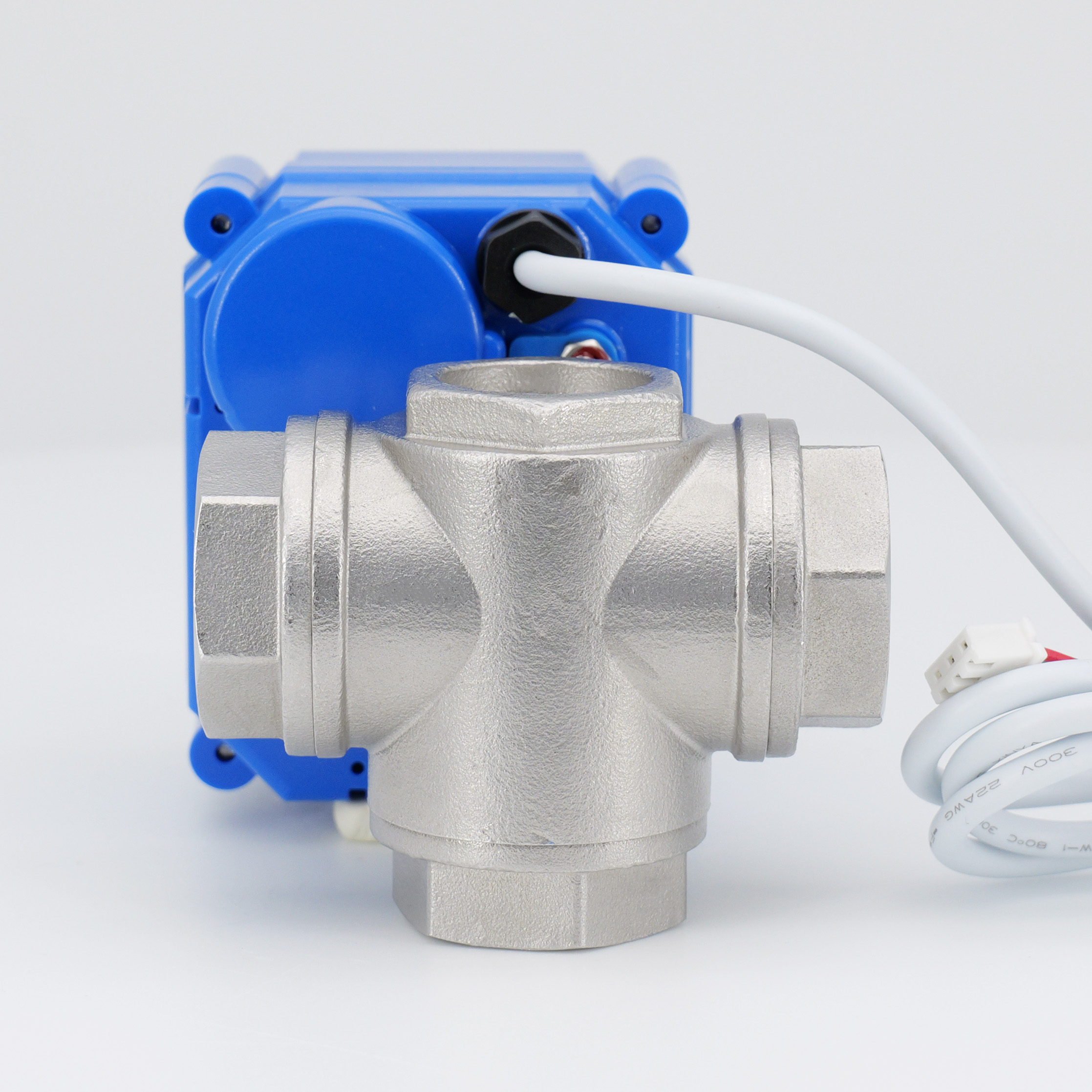

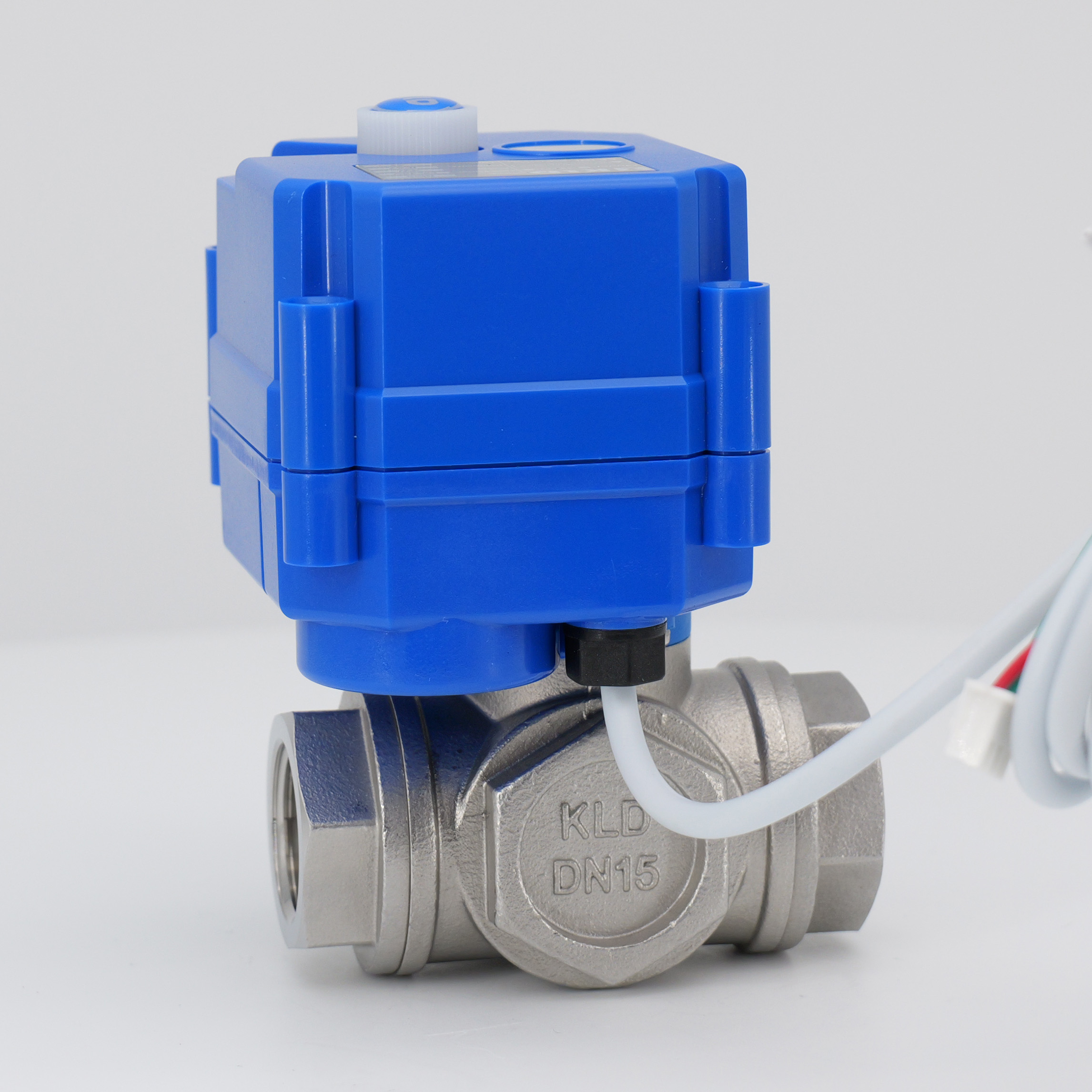

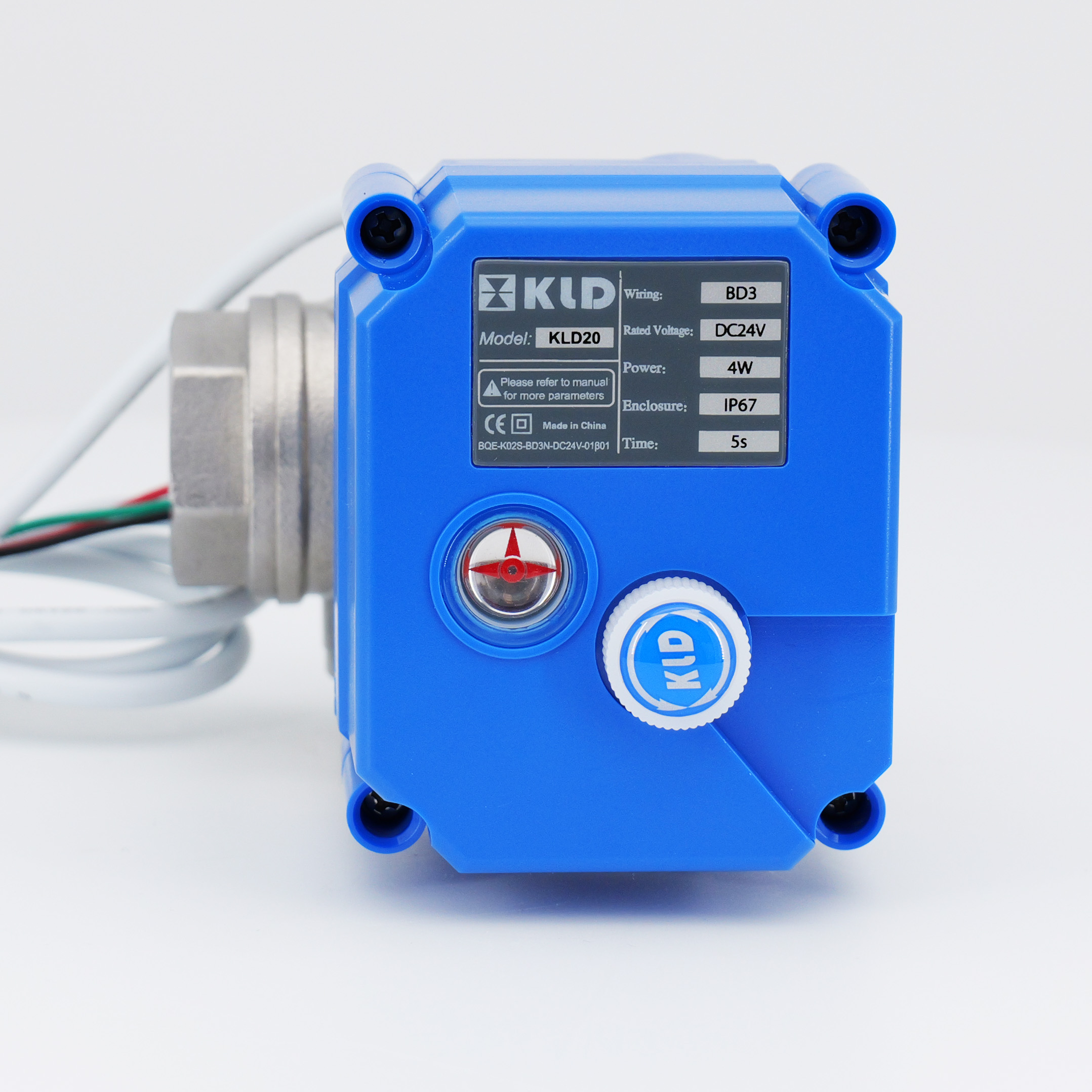

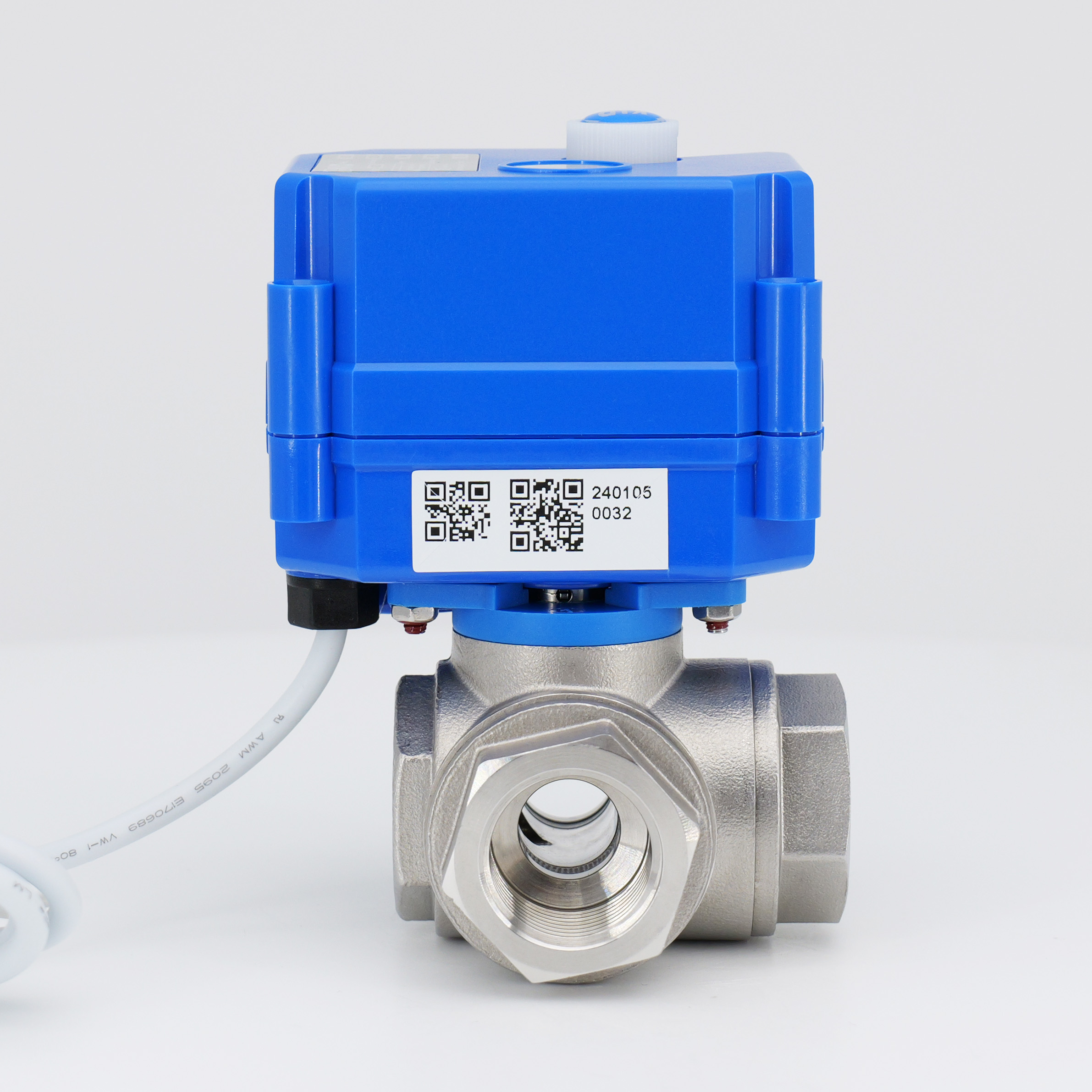

Das elektrische Drei-Wege-Ventil der KLD 20S-Serie ist für kleine Geräteanwendungen ausgelegt. Es verfügt über eine kompakte Größe, eine patentierte Schwimmdichtungsstruktur und eine lange Lebensdauer von 70.000 bis 100.000 Zyklen. Bei niedrigem Betriebsstrom ist es für batteriebetriebene Systeme geeignet. Das Ventil verfügt über eine IP67 -Schutzbewertung. Manuelle Überschreibungsfunktion ist verfügbar. Sie ist sehr sicher, wenn Stromausfälle und für Benutzer bequem sind. Wenn keine manuelle Überschreibung erforderlich ist, können Sie die 20SJ -Serie auswählen. Horizontaler 3-Wege kann einen Port-L-Port mit verschiedenen Flussanweisungen haben. 3 Positionen oder 4 Positionen 3-Wege sind unser einzigartiges Design und löst die Branchenschwierigkeit. Der horizontale 3-Wege hat eine größere Durchflussrate und mehr Ventilgrößenbereiche als vertikale 3-Wege-A. Sie können den von Ihnen benötigten Ventiltyp auswählen. Für 3-Wege B wird während der Drehung der Ventilkugel jedoch mittelgroß gemischt. Wenn Sie etwas dagegen haben, können Sie stattdessen 3-Wege A auswählen.
Zu den technischen Spezifikationen gehören
Ventiltyp: Drei-Wege-Elektro-Ballventil
Größen: 1/4 'bis 1 ' (DN8, DN10, DN15, DN20, DN25)
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -20 ° C bis 45 ° C
Das Ventil eignet sich für RO, Filtersystem, Rückspülsystem und andere Wasserbehandlungssysteme, HLK, chemische Prozesse, medizinische Ausrüstungen und kleine automatisierte Steuerungssysteme und bietet eine Alternative zu unzuverlässigen Magnetventilen. Es besteht aus einem PC-Legierungs-Aktuatorgehäuse, einem nickelgeplanten Messingventil/304/316L-Karosserie, 304/316L/Wear Profess Ball, Messing/304/316L-Stamm, PTFE-Sitz und EPDM, FPM, Si Seals. Verbindungsabmessungen und Gewichte werden für unterschiedliche Größen bereitgestellt.
Schnell laufende 2S -Version oder Langzeitleben sind optional.
Fail Safe Function (Kondensatorrückgabe) Optional.
Standard ist 2 Positionen, wenn Sie 3 oder 4 Positionen oder spezielle Flussmuster benötigen, können Sie uns gerne kontaktieren und wir können anpassen.
CE genehmigt
Anwendungen
HVAC
Wasserbehandlung
Chemischer Prozess
Kleine Geräte für die automatische Steuerung
Das Ersetzen des Magnetventils, insbesondere wenn Magnet nicht zuverlässig funktionieren kann
Technische Parameter
| Serie | Maximales Drehmoment | Betriebszeit | Arbeitsspannung | Maximale Kraft | Gehäuse | Maximaler Druck | Mittlere Temperatur | Umgebungstemperatur | Luftfeuchtigkeit | ||
| KLD 20s | 2n.m | ungefähr 5s | 5v | 3W | IP67 | 1,0mpa | 0-100 ° C. | -20 ° C < t <45 ° C. | ≤ 85% nicht kondensierend | ||
| 12 V, 24 V | 4W | ||||||||||
| 110V, 220 V | 5W | ||||||||||
Hauptkomponentendiagramm
Hauptkomponenten
Teile | Material |
Aktuatorwohnung | PC -Legierung ※ |
Ventilkörper | Messing mit Nickelbeschichtung, 304.316 |
Ventilball | Messing mit Chrombeschichtung, 304.316 |
Stängel | Messing, 304.316 |
Ballsitz | Ptfe |
| Siegel | EPDM 、 FPM 、 Si |
Dimension
Verbindungsgröße (Einheit: MM)
| DN | D1/D2 | D | L1/L2 | L3 | L4/L5/L6 | L | H1 | H2 | F | W (kg) |
| DN8 | G1/4 ' | 6 | 25 | 38.5 | 11.7 | 50 | 11 | 18.25 | 17 | 0.26 |
| DN10 | G3/8 ' | 8 | 27.5 | 44 | 13 | 55 | 13 | 19.25 | 20 | 0.31 |
| DN15 | G1/2 ' | 12 | 33.5 | 54.5 | 15 | 67 | 17 | 21.25 | 27 | 0.37 |
| DN20 | G3/4 ' | 15 | 38.5 | 64 | 15 | 77 | 20.3 | 23.25 | 31 | 0.52 |
| DN25 | G1 ' | 15 | 47 | 72.5 | 18 | 94 | 20.3 | 23.25 | 38 | 0.84 |
Anmerkungen: 3/8 '(Messing) Motorisierte Kugelventil in Forschung und Entwicklung.
Flussrichtung
Verdrahtung
B2, B3, BD3, KT2 sind erhältlich
※ Vermeiden Sie den direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform.
※ Vorbehaltlich technischer Änderungen
