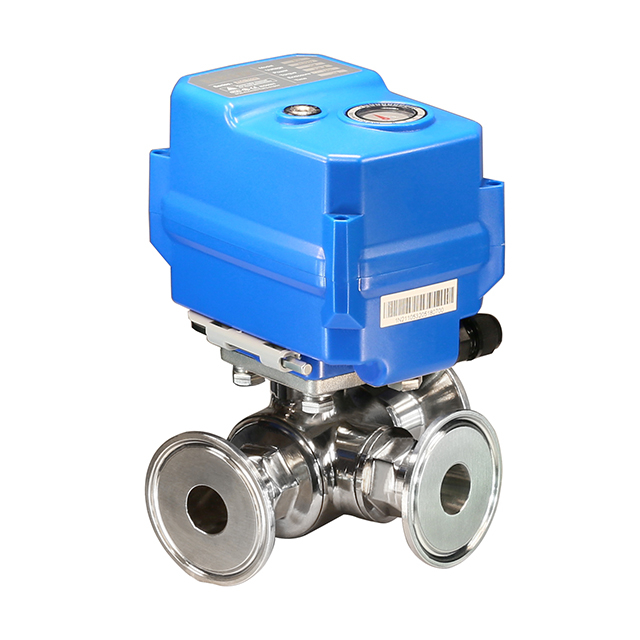

Beschreibung
Der motorisierte 3-Wege-Kugelhahn KLD200 ist für eine schnelle Montage mit einem Tri-Clamp-Anschluss konzipiert und eignet sich daher ideal für hygienische und kompakte Flüssigkeitskontrollanwendungen. Der Ventilkörper und die Kugel bestehen aus Edelstahl 304, 316 oder 316L und bieten hervorragende Korrosionsbeständigkeit und Haltbarkeit. Es verfügt über eine Fail-Safe-Funktion, die die Wahl zwischen normal offenem und normal geschlossenem Betrieb ermöglicht und dient als zuverlässige Alternative zu Magnetventilen. Der bürstenlose Motor sorgt für eine stabile und leise Leistung, während der mitgelieferte Inbusschlüssel eine sichere manuelle Überbrückung bei Stromausfall ermöglicht. Mit seinem kompakten Design, das für kleine Geräte geeignet ist, und der Schutzart IP67 ist es sowohl wasser- als auch staubdicht und unterstützt den Einsatz in anspruchsvollen Umgebungen.
Zu den technischen Spezifikationen gehören
Ventiltyp: 3-Wege-Kugelhahn mit Motor
Anschluss: Tri-Clamp (Schnellmontage)
Verfügbare Größen: Φ19, Φ25, Φ32
Druckstufe: Maximal 1,0 MPa
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C
Manuelle Überbrückung: Sechskantschlüssel (zur Verwendung in Situationen ohne Strom)
Der motorisierte 3-Wege-Kugelhahn KLD200 wird häufig in Wasseraufbereitungssystemen, wassersparenden Anwendungen und anderen umweltfreundlichen automatisierten Geräten eingesetzt. Es bietet eine lange Lebensdauer (bis zu 20.000 Zyklen) und ist sowohl in Hochgeschwindigkeits- als auch in Standardversionen erhältlich, um verschiedenen Betriebsanforderungen gerecht zu werden.
CE-zertifiziert.
Anwendungen
Wasserbehandlungssystem
Technische Daten
Nennmoment | Nennspannung | Leistung | Verdrahtung | Laufzeit | Schutz Klasse | Max Druck | Mittlere Temperatur. |
20nm | DC24V | 85W | B3S/BD3S | 1s | IP67- oder F -Typ | 1,0mpa | 0-100 ℃ ※ 2 |
15nm | DC12V | 15W/25W@kt | B2S/B3S/BD3S/KT32S | 15s | |||
20nm | DC12VH | 25W@10s/36W@kt | 10s | ||||
20nm 15nm@6s | AC/DC24V | 15W@10S / 25W@6S / 36W@Kt | 10s/6s | ||||
AC/DC95-265V | 15W@10S / 25W@6S / 36W@Kt | B3S/BD3S/KT32S | |||||
20nm | AC24V | 15W | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.
Hinweise: Typ S verfügt über eine Mikrobewegungsrückmeldung, die den Signalstatus nach einem Stromausfall mit einer leichten Verzögerung im Verhältnis zur Ventilpositionsaktion aufrechterhalten kann. Wenn ein synchrones Feedback-Signal mit der Ventilposition erforderlich ist, wird die Relais-Feedback-Lösung 200C-J empfohlen. Detaillierte technische Parameter können durch Rücksprache mit unserem Kundendienst eingeholt werden.

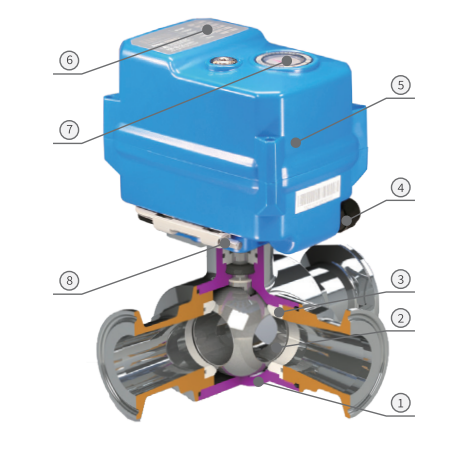

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Komponenten | Material | Qty |
| 1 | Körper | 304/316/316L | 1 |
| 2 | Ball | 304/316/316L | 1 |
| 3 | Ballsitz | Ptfe | 4 |
| 4 | Kabelstecker | Nylon, Nickel-plattiertes Messing | 1 |
| 5 | Gehäuse | PC -Legierung ※ / Aluminium sterben | 1 |
| 6 | Etikett | PC | 1 |
| 7 | Indikationsfenster | Transparenter PC | 1 |
| 8 | Sechskantschlüssel | Werkzeugstahl | 1 |
※ Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.

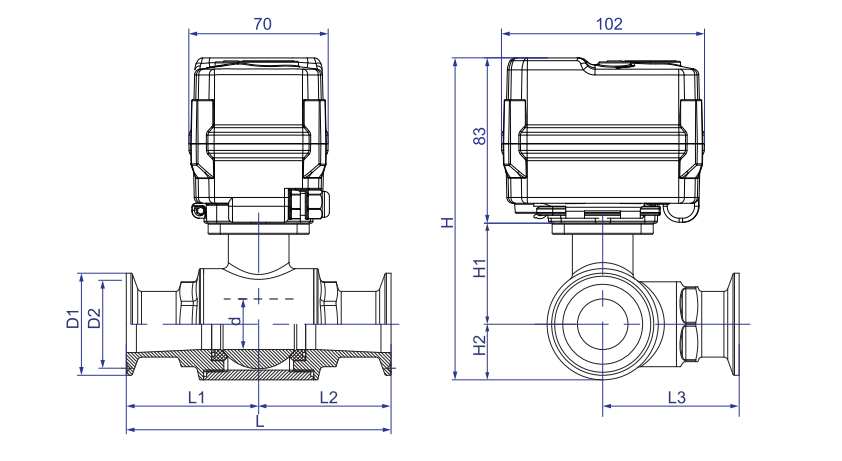

| Abmessungen【Ф19-Ф32】 | |
|
Abmessungen (mm)
DN | d | D1 | D2 | L | L1 = L2 | L3 | H1 | H2 | H | W (kg) |
| Ф19 | 15 | 50.5 | 43.5 | 108 | 54.0 | 52.0 | 44.25 | 25.25 | 143.0 | 1.7 |
| Verlassen | 20 | 50.5 | 43.5 | 125 | 62.5 | 60.0 | 45.75 | 25.25 | 154.0 | - |
| Verlassen | 25 | 50.5 | 43.5 | 131 | 65.5 | 67.5 | 50.00 | 27.50 | 160.5 | - |
Funktionsdaten
| Drehwinkel | 90 ° ± 2 ° |
Schutzgrad | IP67 F-Typ [feuchtigkeitsgeschützt, mit zusätzlicher Entfeuchtungsheizung] Gemäß Q/12NK 4404-2023 |
| Handbuch Überschreibung | Passender Innensechskantschlüssel (nur bei stromloser Verwendung) |
| Positionsindikator |  |
Arbeitsbedingungen
| Umgebungstemperatur. | -15 ℃＜ t ＜ 45 ℃（ kann für andere Temperaturen angepasst werden.） |
| Umgebungsfeuchtigkeit | 5-95%RH, Nicht-Kondensation |
| Mittlere Temperatur. | 0—100 ℃ |
※ Vorbehaltlich technischer Änderungen
