Beschreibung

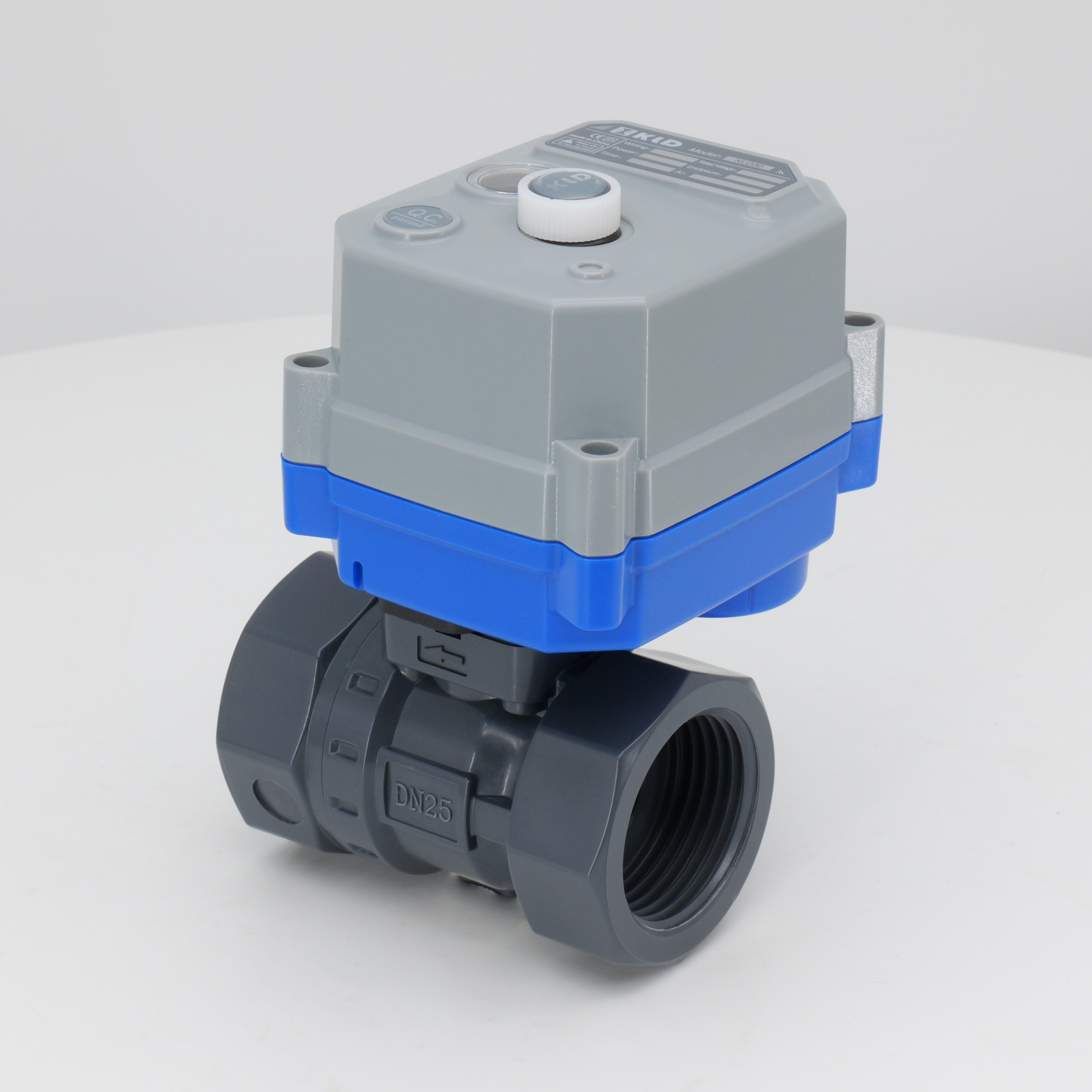

Der KLD30S/SJ Normal On/Off 2-Wege-Motorkugelhahn besteht aus UPVC und verfügt über Reduzierbohrungen. Es ist für den Umgang mit korrosiven Medien wie Säuren und Laugen ausgelegt. Ventilkörper, Kugel und Oberteil bestehen aus UPVC. Die Größen DN15 und DN20 werden durch Anbringen von Reduzierbohrungen am Standard-DN25-Ventilgehäuse erreicht. Erhältlich mit Innengewinde- oder Muffenanschlüssen. Der Kugelsitz besteht aus PTFE und der Schaft besteht aus UPVC mit einem Einsatz aus Edelstahl 304. Das 30S-Modell verfügt über ein Handrad zur manuellen Überbrückung. Beim 30SJ entfällt dies für kompakte Installationen. Der Aktor kann auf eine Lebensdauer von bis zu 500.000 Zyklen aufgerüstet werden. Es kann herkömmliche Magnetventile dort ersetzen, wo sie nicht zuverlässig arbeiten. Hergestellt unter einem ISO 9001-Qualitätsmanagementsystem.
Technische Spezifikationen
Ventiltyp: 2-Wege-Motorkugelventil aus Kunststoff
Größen: DN15, DN20, DN25
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0–45 °C
Umgebungstemperatur: -20 ° C bis 45 ° C
Dieses Ventil ist für den Umgang mit korrosiven Flüssigkeiten in der Wasseraufbereitung, im Umweltschutz und in der industriellen Automatisierung konzipiert. Die Größen DN15 und DN20 werden durch Anbringen von Reduzierbohrungen am Standard-DN25-Ventilgehäuse erreicht. Bewältigt zuverlässig Säuren, Laugen und aggressive Medien. Geeignet für flüssige und gasförmige Medien. Wird häufig als Ersatz für Magnetventile in korrosiven Umgebungen eingesetzt.
Anwendungen
Wird für korrosive Medien wie Säuren und Laugen usw. verwendet.
Ersetzt herkömmliche Magnetventile, insbesondere dort, wo diese nicht zuverlässig arbeiten können.
Umweltschutz, Wasserversorgung und -entsorgung, Wasseraufbereitung
Industrielle Automatisierung und andere Kleingeräte
Tabelle mit Verkabelungen und elektrischen Parametern
Ohne manuelle Überbrückung 【30SJ】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※1 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2a | |
| DC12V | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1a | ||
| DC24V | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 7W | ≤ 10 mA | 10 ± 5 mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3a | |
| DC12V | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2a | ||
| DC24V | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1a | ||
Mit manueller Überbrückung 【30S】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※1 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2a | |
| AC/DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1a | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2a | |
| AC/DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2a | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1a | |
Hohe Geschwindigkeit
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※1 | |
B3(J) BD3(J | DC24V | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2a | |
KT2(J) KT32(J) | DC24V | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3a | |
※1 Spezifikationen für externe flinke Sicherungen: Nennstrom ≥ 2-5 mal der max. Nennstrom eines einzelnen Motorventils. Bei mehreren parallel geschalteten Ventilen sollte der Sicherungswert entsprechend den tatsächlichen Anforderungen erhöht werden.
Hinweise: Für die Fail-Safe-Funktion wählen Sie bitte die Steuerung der KT-Serie. Die oben aufgeführten Parameter sind Standard. Für weitere Einzelheiten wenden Sie sich bitte an unser Verkaufspersonal.
Hauptkomponentendiagramm

Hauptkomponenten
| NEIN. | Teil | Material | Qty |
| 1 | Körper | UPVC | 1 |
| 2 | Ball | UPVC | 1 |
| 3 | Motorhaube | UPVC | 1 |
| 4 | Kugelsitz ※2 | Ptfe | 2 |
| 5 | Motorhaubendichtung | EPDM/NBR/FPM ※3 | 1 |
| 6 | Schaftdichtung | EPDM/NBR/FPM ※3 | 1 |
| 7 | Untere Abdeckung | PC-Legierung ※4 | 1 |
| 8 | Obere Abdeckung | PC-Legierung ※4 | 1 |
| 9 | Sichtfenster | Transparenter PC | 1 |
| 10 | Handrad ※5 | POM | 1 |
| 11 | Etikett | PC | 1 |
| 12 | Montagehalterung | PA66 | 1 |
| 13 | Stängel | UPVC + 304 | 1 |
| *1 | Kontermutter der Kabelverschraubung | PA66 | 1 |
※2 Für gasförmige Medien wird verschleißfestes PTFE empfohlen.
※3 Andere Materialien sind anpassbar.
※4 Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.
※5 30SJ-Serie ohne Handrad.
| Abmessungen-30S 【DN15-DN25】 | Abmessungen-30SJ 【DN15-DN25】 |
![]() | |
Abmessungen (mm)
| Körpertyp | DN | d | G1 | L1 = L2 | L3 | L | H | H1 | H2 | F | Material | W (kg) | |||
| Faden | Buchse | Faden | Buchse | 30S | 30SJ | ||||||||||
| Reduzierbohrung 2-Wege | DN15 ※ | 14 | G1/2 ' | 20.2 | 13 | 13 | 34 | 73 | 115.5 | 112 | 23 | 26.25 | 43 | UPVC | - |
| DN20 ※ | 14 | G3/4 ' | 25.0 | 16 | 13 | 34 | 73 | 115.5 | 112 | 23 | 26.25 | 43 | UPVC | - | |
| DN25 | 14 | G1 ' | - | 15 | - | 33 | 71 | 115.5 | 112 | 23 | 26.25 | 43 | UPVC | - | |
※ Bei diesen Größen handelt es sich um die Durchmesser nach reduzierter Montage. Die Gesamtlänge nach der Montage: L=73 mm.
Notiz:
1. Die Toleranzen der Teileabmessungen entsprechen GB/T 1804-2000, Klasse m.
2. Montagetoleranz: ±2 mm.
3. Optionale Anschlussgewinde: NPT, G usw. Bitte bei Bestellung angeben.
Aufmerksamkeit:
1. Aufgrund von Abweichungen von Charge zu Charge können sich die Daten geringfügig ändern. Das physische Produkt hat Vorrang. Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor!
2. Für Anwendungen mit begrenztem Einbauraum oder strengen Maßanforderungen wenden Sie sich bitte an das zuständige Vertriebspersonal.

Anweisungen zur manuellen Überschreibung
Der manuelle Betrieb muss bei ausgeschaltetem Gerät durchgeführt werden. Weitere Informationen finden Sie im Handbuch.
※ Vorbehaltlich technischer Änderungen
