Beschreibung

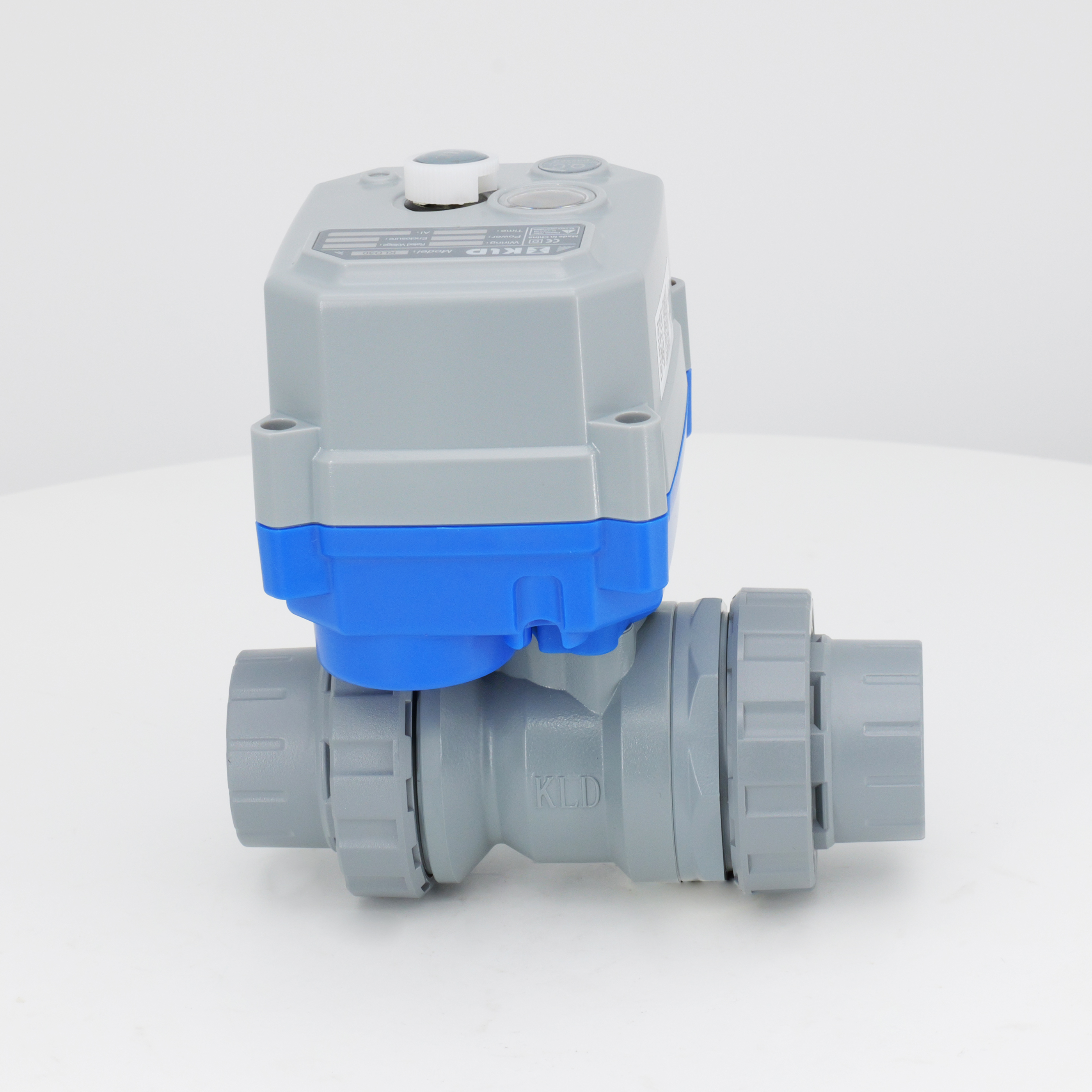

Der normale motorisierte 2-Wege-Kugelhahn aus Kunststoff mit Ein-/Aus-Schalter der Serie KLD30S/SJ verfügt über eine CPVC- oder PVDF-Konstruktion für hervorragende Korrosionsbeständigkeit. Das Ventilgehäuse, die Haube und die Kugel bestehen vollständig aus Kunststoff und sind somit beständig gegen Säuren, Laugen und aggressive Chemikalien. Das Ventil funktioniert gut in ClO- 2 und O- 3 Systemen. Es stehen zwei Varianten zur Verfügung: Der 30S verfügt über eine Handnotbetätigung, der 30SJ ohne. Doppelte Anschlüsse ermöglichen einen schnellen Ein- und Ausbau. Der Aktuator erzeugt ein Drehmoment von 3 N·m. Der Schutz ist IP67. Der Aktor kann auf eine Lebensdauer von bis zu 500.000 Zyklen aufgerüstet werden. Hergestellt unter einem ISO 9001-Qualitätsmanagementsystem.
Technische Spezifikationen
Ventiltyp: 2-Wege-Motorkugelhahn aus Kunststoff mit Doppelanschlüssen
Größen: DN15, DN20
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mediumtemperatur: 0–90 °C
Umgebungstemperatur: -20 ° C bis 45 ° C
Dieses Ventil verarbeitet korrosive Medien. Es ersetzt herkömmliche Magnetventile in rauen chemischen Umgebungen. Zu den Anwendungen gehören Wasseraufbereitung, Säure-/Laugensysteme, Chlordioxid- und Ozonsysteme. Es passt für kleine Geräte und industrielle Automatisierung. Es werden sowohl flüssige als auch gasförmige Medien unterstützt. Das kompakte Kunststoffdesign eignet sich für enge Räume, in denen Metallventile korrodieren.
Anwendungen
Wird für korrosive Medien wie Säuren und Laugen usw. verwendet.
Ersetzt herkömmliche Magnetventile, insbesondere dort, wo diese nicht zuverlässig arbeiten können.
Umweltschutz, Wasserversorgung und -entsorgung, Wasseraufbereitung
Industrielle Automatisierung und andere Kleingeräte
Hervorragend geeignet für ClO- 2und O 3 -Systeme
Tabelle mit Verkabelungen und elektrischen Parametern
Ohne manuelle Überbrückung 【30SJ】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※1 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2a | |
| DC12V | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1a | ||
| DC24V | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 7W | ≤ 10 mA | 10 ± 5 mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3a | |
| DC12V | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2a | ||
| DC24V | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1a | ||
Mit manueller Überbrückung 【30S】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※1 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2a | |
| AC/DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1a | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2a | |
| AC/DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2a | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1a | |
Hohe Geschwindigkeit
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※1 | |
B3(J) BD3(J | DC24V | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2a | |
KT2(J) KT32(J) | DC24V | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3a | |
※1 Spezifikationen für externe flinke Sicherungen: Nennstrom ≥ 2-5 mal der max. Nennstrom eines einzelnen Motorventils. Bei mehreren parallel geschalteten Ventilen sollte der Sicherungswert entsprechend den tatsächlichen Anforderungen erhöht werden.
Hinweise: Für die Fail-Safe-Funktion wählen Sie bitte die Steuerung der KT-Serie. Die oben aufgeführten Parameter sind Standard. Für weitere Einzelheiten wenden Sie sich bitte an unser Verkaufspersonal.
Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Teil | Material | Qty |
| 1 | Ball | CPVC / PVDF | 1 |
| 2 | Körper | CPVC / PVDF | 1 |
| 3 | Nuss | CPVC / PVDF | 2 |
| 4 | Union | CPVC / PVDF | 2 |
| 5 | Kugelsitz ※2 | Ptfe | 2 |
| 6 | Montagehalterung | PA66 | 1 |
| 7 | Stängel | CPVC | 1 |
| 8 | Etikett | PC | 1 |
| 9 | Handrad ※3 | POM | 1 |
| 10 | Sichtfenster | Transparenter PC | 1 |
| 11 | Obere Abdeckung | PC-Legierung ※4 | 1 |
| 12 | Schrauben | 304 | 4 |
| 13 | Untere Abdeckung | PC-Legierung ※4 | 1 |
| 14 | Schaftdichtung | EPDM/NBR/FPM ※5 | 1 |
| *1 | Kontermutter der Kabelverschraubung | PA66 | 1 |
※2 Für gasförmige Medien wird verschleißfestes PTFE empfohlen.
※3 30SJ-Serie ohne Handrad.
※4 Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.
※5 Andere Materialien sind anpassbar.
| Abmessungen-30S 【DN15-DN20】 | Abmessungen-30SJ 【DN15-DN20】 |
 | |
Abmessungen (mm)
| Körpertyp | DN | d | G1 | L1 = L2 | L3 | L | H | H1 | H2 | F | W (kg) | |||
| Faden | Buchse | Faden | Buchse | 30S | 30SJ | |||||||||
| Reduzierter Durchgang, 2-Wege | DN15 | 14 | G1/2' oder NPT 1/2' | 20,3 (Außendurchmesser) | 18 | 18 | 50.5 | 102.5 | 111.5 | 108 | 23 | 23 | 46 | - |
| DN20 | 14 | G3/4' oder NPT 3/4' | 25,3 (Außendurchmesser) | 18 | 18 | 50.5 | 102.5 | 111.5 | 108 | 23 | 23 | 46 | - | |
Notiz:
1. Die Toleranzen der Teileabmessungen entsprechen GB/T 1804-2000, Klasse m.
2. Montagetoleranz: ±2 mm.
3. Optionale Anschlussgewinde: NPT, G usw. Bitte bei Bestellung angeben.
Aufmerksamkeit:
1. Aufgrund von Abweichungen von Charge zu Charge können sich die Daten geringfügig ändern. Das physische Produkt hat Vorrang. Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor!
2. Für Anwendungen mit begrenztem Einbauraum oder strengen Maßanforderungen wenden Sie sich bitte an das zuständige Vertriebspersonal.
Anweisungen zur manuellen Überschreibung
Der manuelle Betrieb muss bei ausgeschaltetem Gerät durchgeführt werden. Weitere Informationen finden Sie im Handbuch.
※ Vorbehaltlich technischer Änderungen
