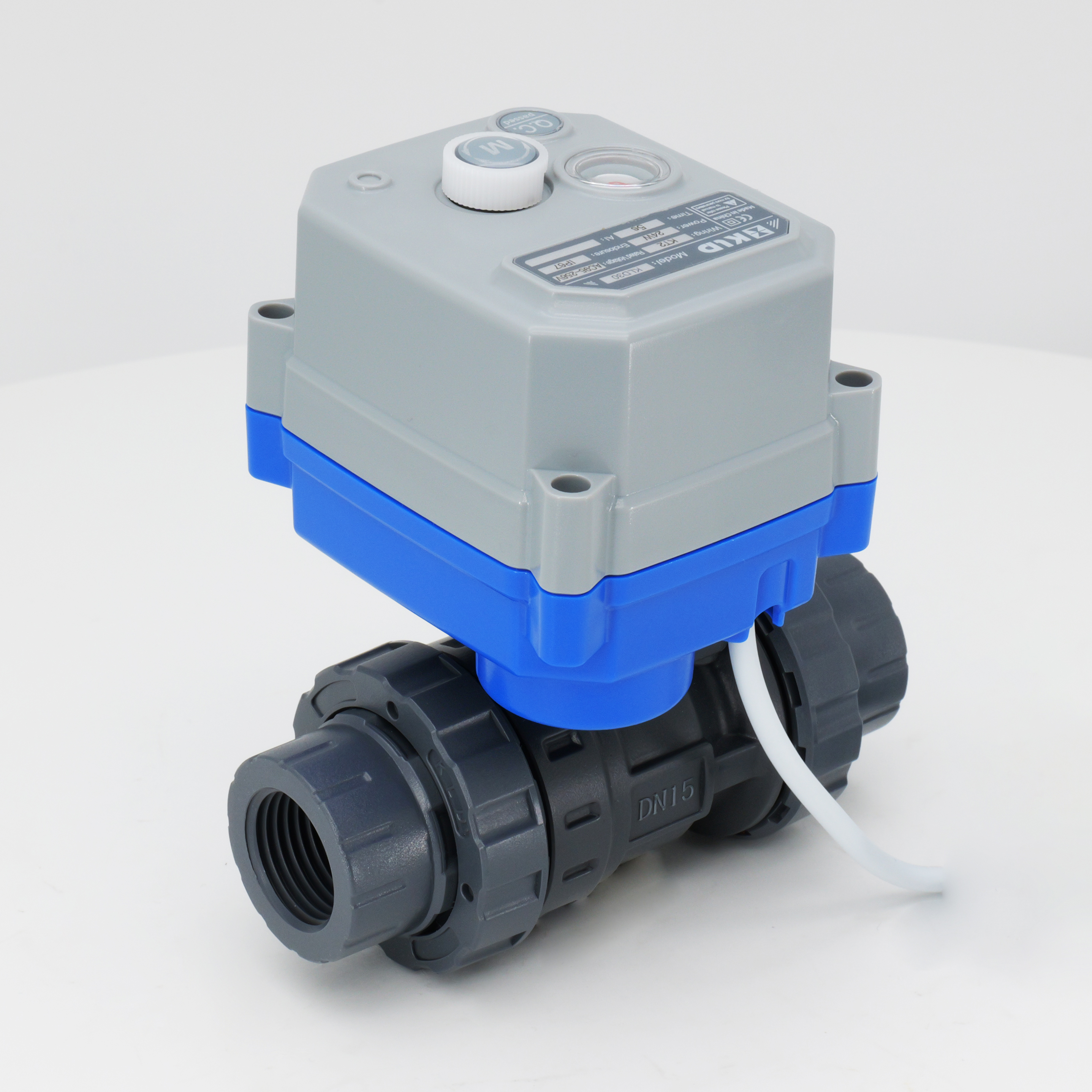

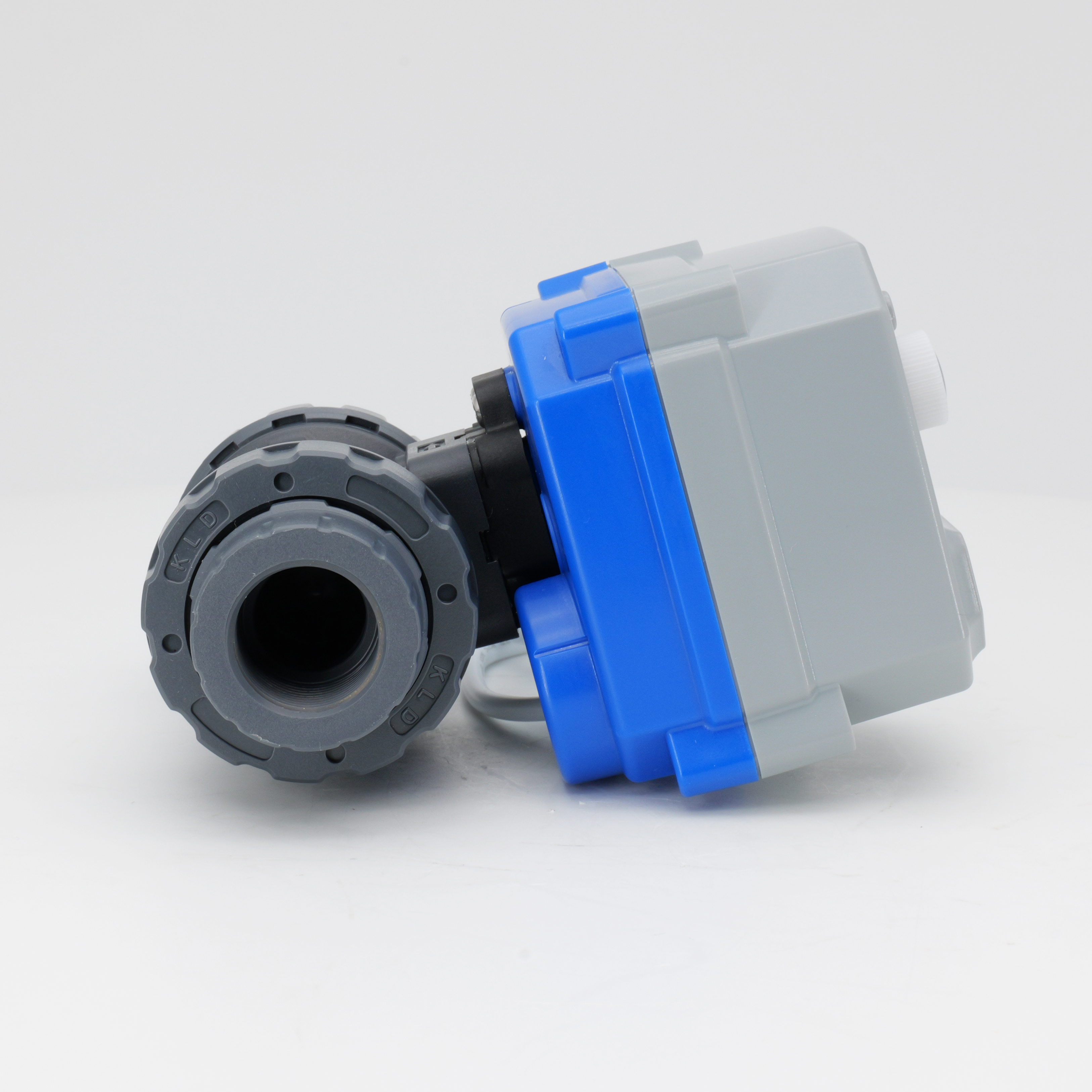

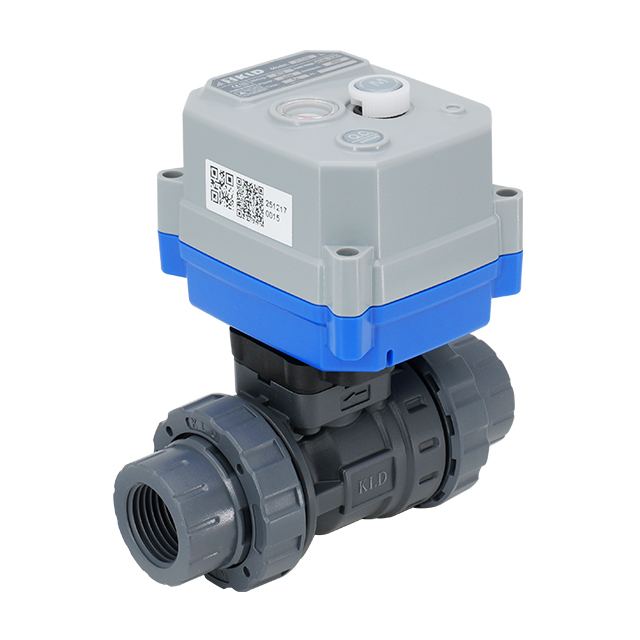

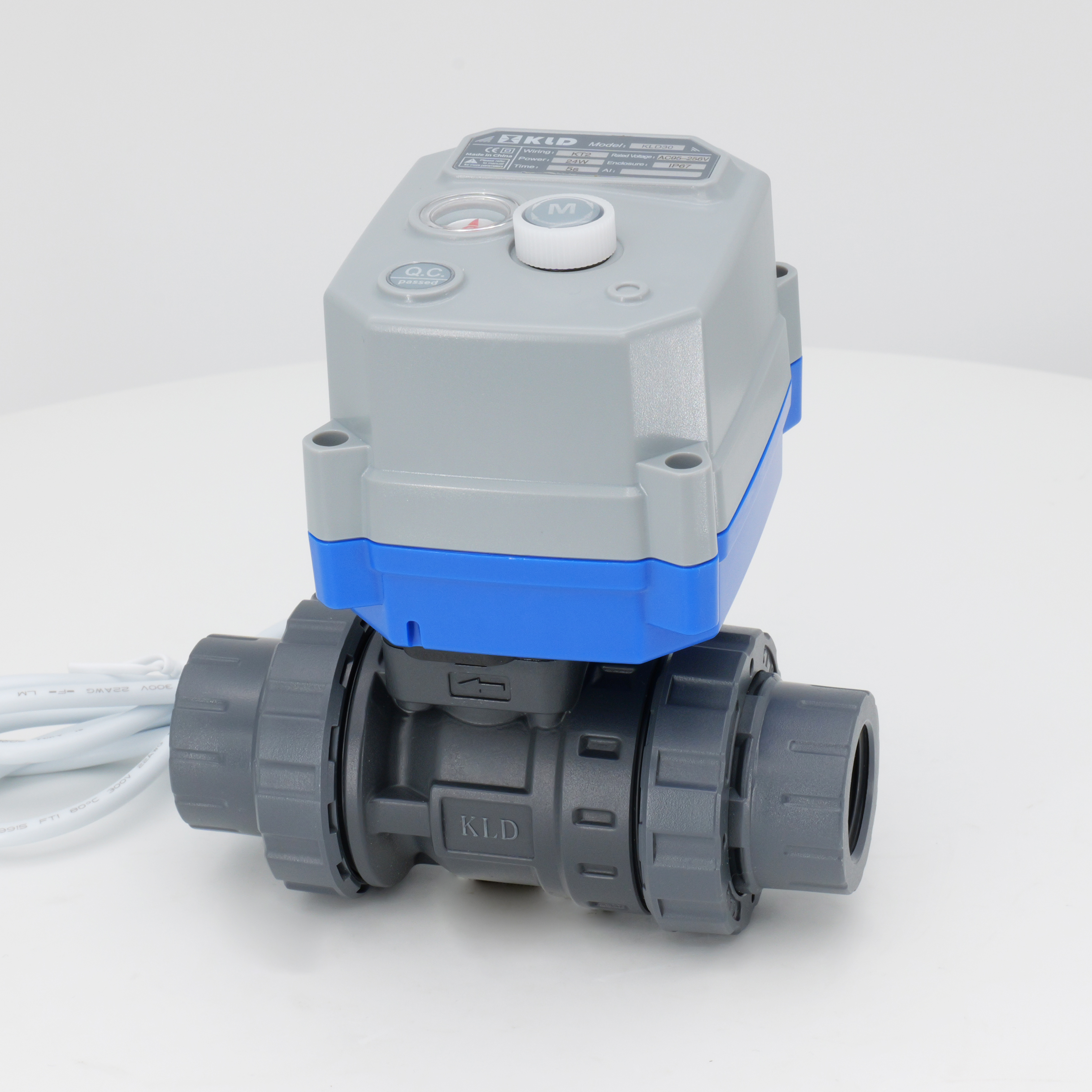

Beschreibung
Der KLD30S/SJ Normal On/Off 2-Wege-Motorkugelhahn aus Kunststoff mit Doppelanschlüssen besteht aus UPVC. Es ist für den Umgang mit korrosiven Medien wie Säuren und Laugen konzipiert. Der Ventilkörper, die Kugel, die Muttern und die Anschlüsse bestehen alle aus UPVC für eine hervorragende chemische Beständigkeit. Doppelte Anschlüsse ermöglichen eine schnelle Installation und Entfernung aus der Rohrleitung, ohne die Rohrverbindungen zu stören. Der Kugelsitz besteht aus PTFE und der Schaft besteht aus UPVC mit einem Einsatz aus Edelstahl 304. Erhältlich in DN15 und DN20 mit Innengewinde- oder Muffenanschlüssen. Das 30S-Modell verfügt über ein Handrad zur Handbetätigung. Der 30SJ verzichtet bei kompakten Installationen darauf. Der Aktor kann auf eine Lebensdauer von bis zu 500.000 Zyklen aufgerüstet werden. Hergestellt unter einem ISO 9001-Qualitätsmanagementsystem.
Technische Spezifikationen
Ventiltyp: 2-Wege-Motorkugelhahn aus Kunststoff mit Doppelanschlüssen
Größen: DN15, DN20
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0–45 °C
Umgebungstemperatur: -20 ° C bis 45 ° C
Dieses Ventil wird häufig in korrosiven Flüssigkeitsanwendungen in der Wasseraufbereitung, im Umweltschutz und in der industriellen Automatisierung eingesetzt. Das Doppelverbindungsdesign vereinfacht Wartung und Austausch. Bewältigt zuverlässig Säuren, Laugen und andere aggressive Medien. Wird häufig als Ersatz für Magnetventile in korrosiven Umgebungen verwendet, in denen Standardventile versagen. Geeignet für flüssige und gasförmige Medien. Anschlussmöglichkeiten mit Gewinde und Muffe sorgen für Flexibilität bei der Installation.
Anwendungen
Wird für korrosive Medien wie Säuren und Laugen usw. verwendet.
Ersetzt herkömmliche Magnetventile, insbesondere dort, wo diese nicht zuverlässig arbeiten können.
Umweltschutz, Wasserversorgung und -entsorgung, Wasseraufbereitung
Industrielle Automatisierung und andere Kleingeräte
Tabelle mit Verkabelungen und elektrischen Parametern
Ohne manuelle Überbrückung 【30SJ】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※1 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2a | |
| DC12V | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1a | ||
| DC24V | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 7W | ≤ 10 mA | 10 ± 5 mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3a | |
| DC12V | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2a | ||
| DC24V | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1a | ||
Mit manueller Überbrückung 【30S】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※1 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2a | |
| AC/DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1a | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2a | |
| AC/DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2a | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1a | |
Hohe Geschwindigkeit
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※1 | |
B3(J) BD3(J | DC24V | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2a | |
KT2(J) KT32(J) | DC24V | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3a | |
※1 Spezifikationen für externe flinke Sicherungen: Nennstrom ≥ 2-5 mal der max. Nennstrom eines einzelnen Motorventils. Bei mehreren parallel geschalteten Ventilen sollte der Sicherungswert entsprechend den tatsächlichen Anforderungen erhöht werden.
Hinweise: Für die Fail-Safe-Funktion wählen Sie bitte die Steuerung der KT-Serie. Die oben aufgeführten Parameter sind Standard. Für weitere Einzelheiten wenden Sie sich bitte an unser Verkaufspersonal.

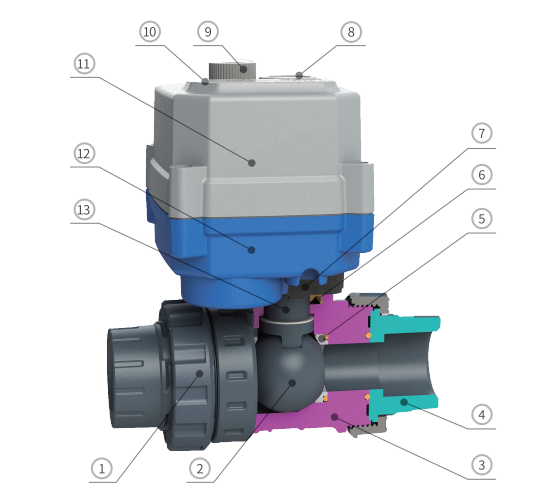

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Teil | Material | Qty |
| 1 | Nuss | UPVC | 2 |
| 2 | Ball | UPVC | 1 |
| 3 | Körper | UPVC | 1 |
| 4 | Union | UPVC | 2 |
| 5 | Kugelsitz ※2 | Ptfe | 2 |
| 6 | Motorhaubendichtung | FPM ※3 | 1 |
| 7 | Montagehalterung | PA66 | 1 |
| 8 | Sichtfenster | Transparenter PC | 1 |
| 9 | Handrad ※4 | POM | 1 |
| 10 | Etikett | PC | 1 |
| 11 | Obere Abdeckung | PC-Legierung ※5 | 1 |
| 12 | Untere Abdeckung | PC-Legierung ※5 | 1 |
| 13 | Stängel | UPVC + 304 | 1 |
| *1 | Kontermutter der Kabelverschraubung | PA66 | 1 |
※ 2 Für gasförmige Medien wird verschleißfestes PTFE empfohlen.
※ 3 Andere Materialien sind anpassbar.
※4 30SJ-Serie ohne Handrad.
※5 Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.

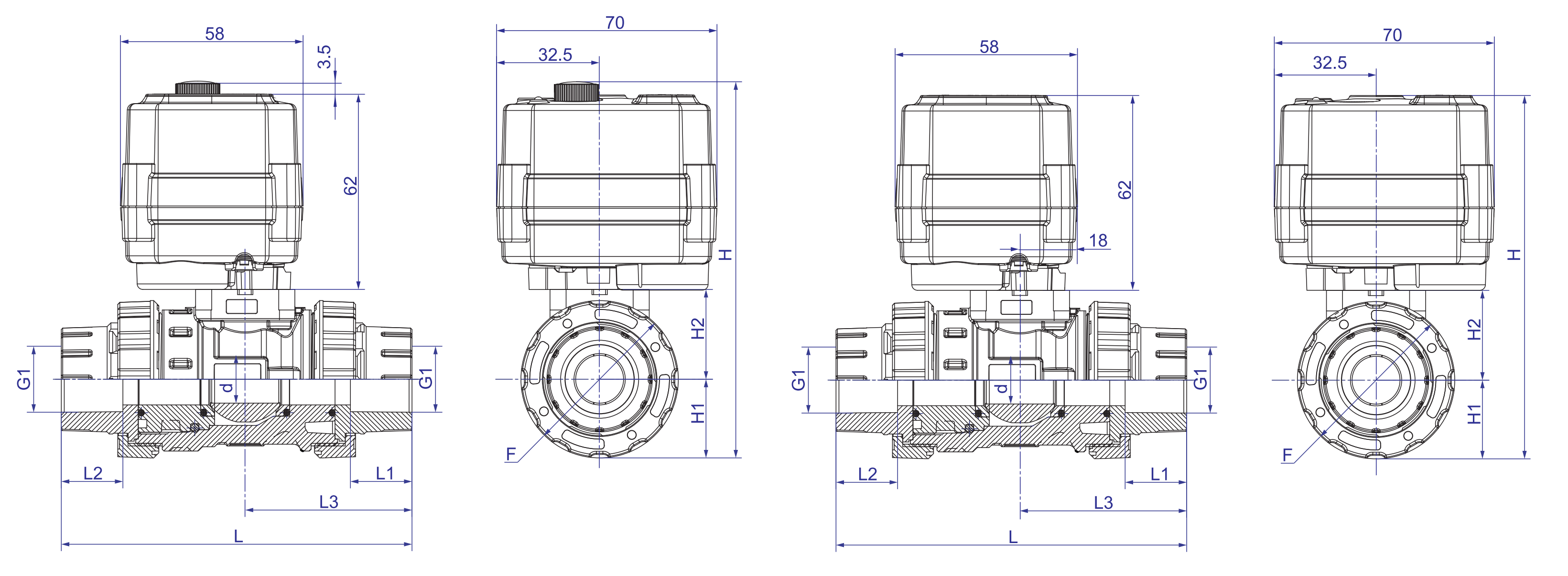

| Abmessungen-30S 【DN15-DN20】 | Abmessungen-30SJ 【DN15-DN20】 |
 | |
Abmessungen (mm)
| Körpertyp | DN | d | G1 | L1 = L2 | L3 | L | H | H1 | H2 | F | W (kg) | |||
| Faden | Buchse | Faden | Buchse | 30S | 30SJ | |||||||||
| Reduzierter Durchgang, 2-Wege | DN15 | 14 | G1/2' oder NPT 1/2* | 20,3 (Außendurchmesser) | 18 | 18 | 48.75 | 102.5 | 116 | 112.5 | 23.5 | 26.25 | 47 | - |
| DN20 | 14 | G3/4' oder NPT 3/4' | 25,3 (Außendurchmesser) | 18 | 18 | 48.75 | 102.5 | 116 | 112.5 | 23.5 | 26.25 | 47 | - | |
Notiz:
1. Die Toleranzen der Teileabmessungen entsprechen GB/T 1804-2000, Klasse m.
2. Montagetoleranz: ±2 mm.
3. Optionale Anschlussgewinde: NPT, G usw. Bitte bei Bestellung angeben.
Aufmerksamkeit:
1. Aufgrund von Abweichungen von Charge zu Charge können sich die Daten geringfügig ändern. Das physische Produkt hat Vorrang. Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor!
2. Für Anwendungen mit begrenztem Einbauraum oder strengen Maßanforderungen wenden Sie sich bitte an das zuständige Vertriebspersonal.
Anweisungen zur manuellen Überschreibung
Der manuelle Betrieb muss bei ausgeschaltetem Gerät durchgeführt werden. Weitere Informationen finden Sie im Handbuch.
※ Vorbehaltlich technischer Änderungen
