Beschreibung

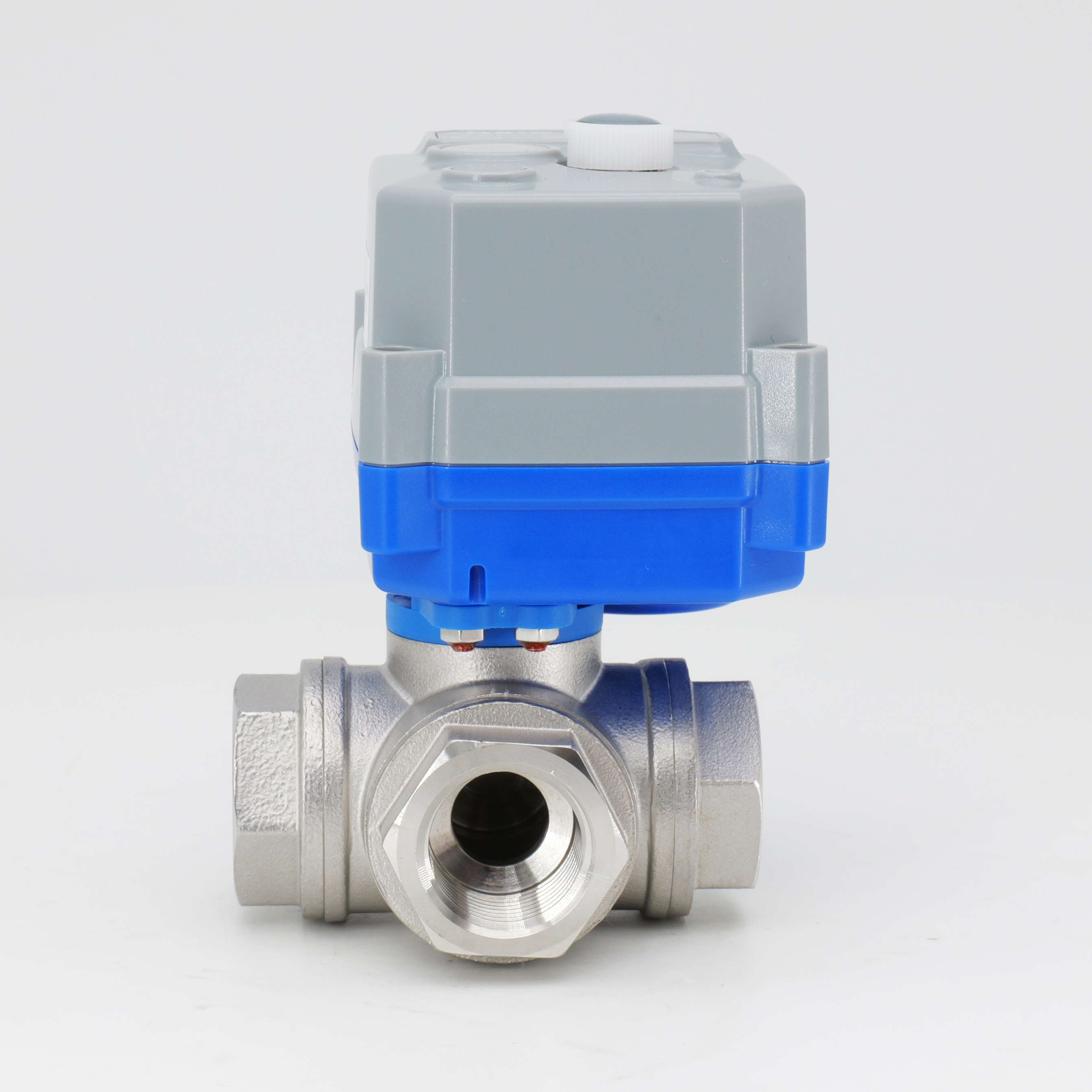

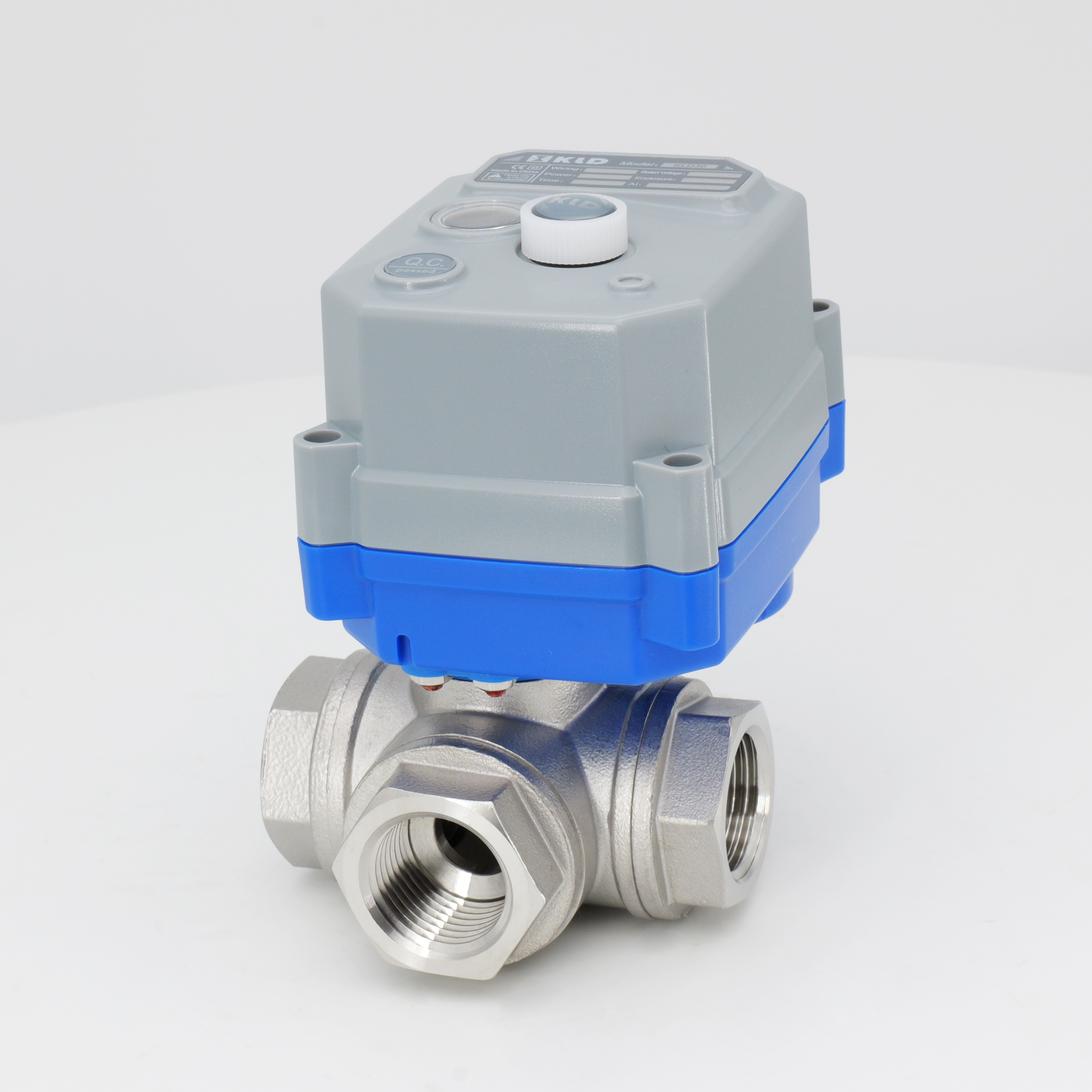

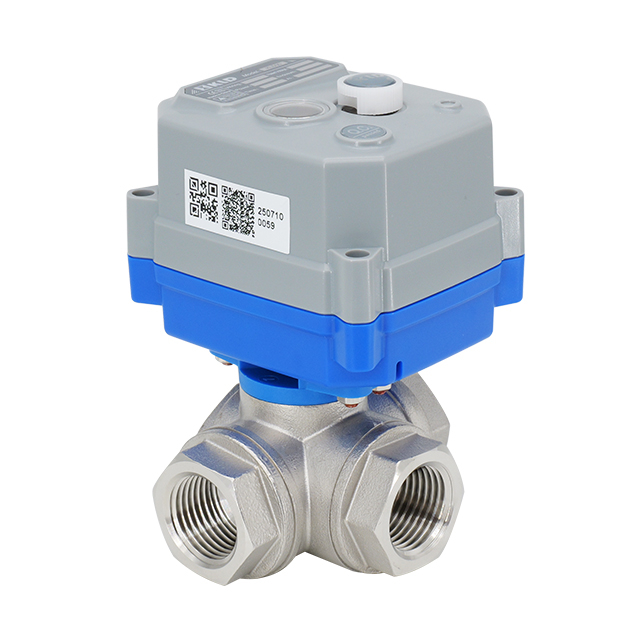

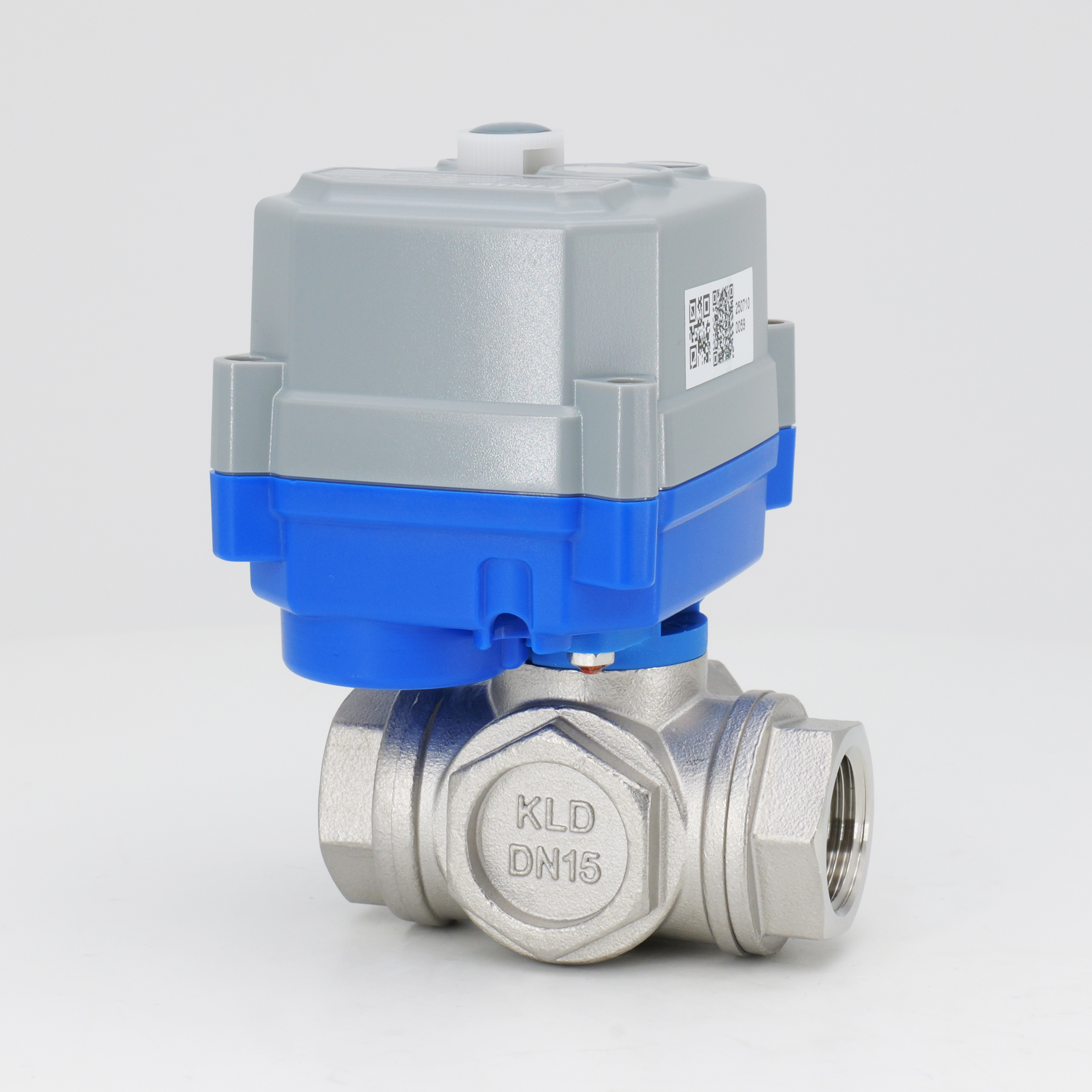

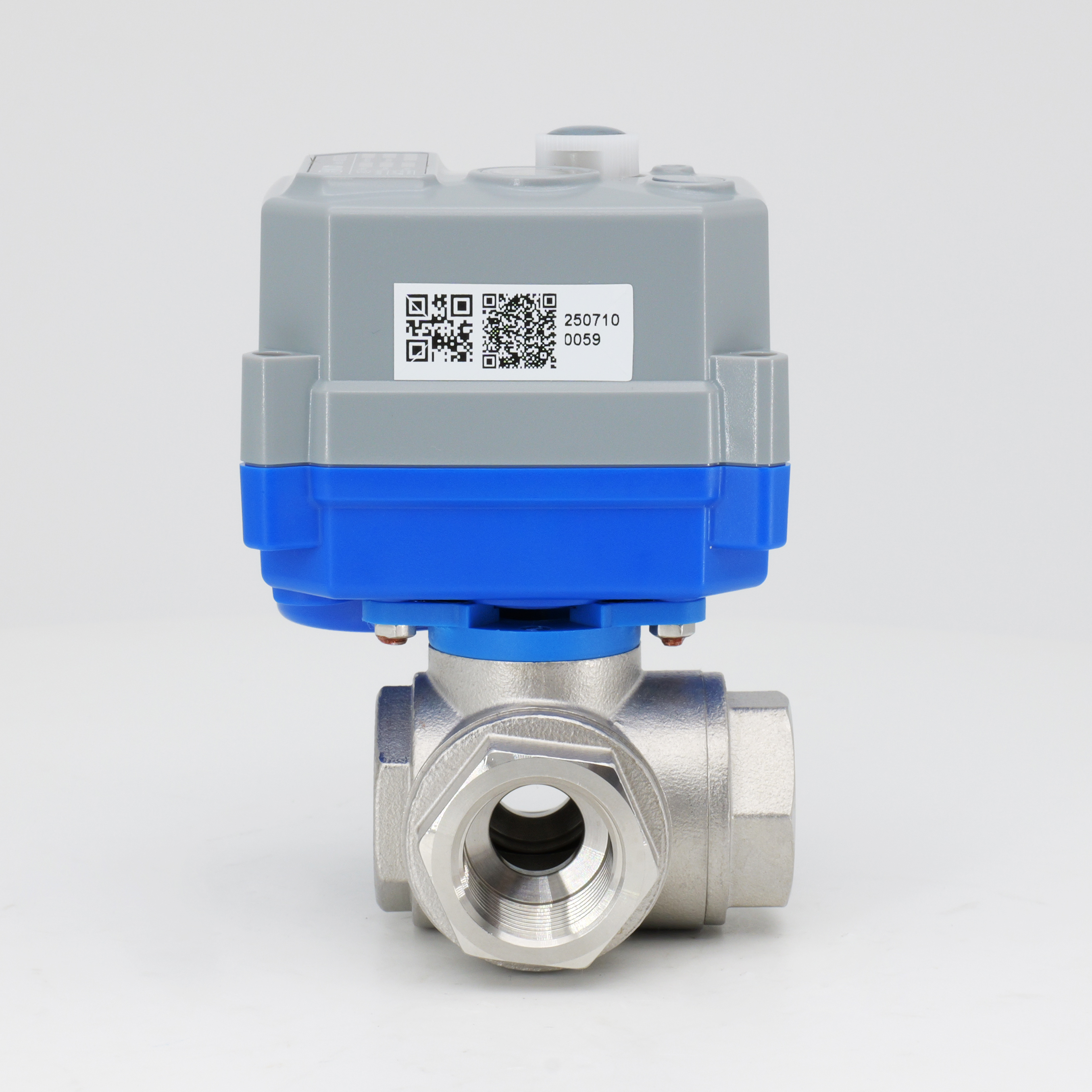

KLDDer motorisierte 3-Wege-Kugelhahn 30S/SJ (horizontal) ist für die horizontale Installation mit Innengewindeanschlüssen konzipiert. Erhältlich in zwei Varianten – der 30S mit Handhilfshandrad und der 30SJ ohne – bietet er einen flexiblen Betrieb für unterschiedliche Prozessanforderungen. Der Ventilkörper besteht aus vernickeltem Messing, Edelstahl 304 oder 316L, gepaart mit einer Kugel aus 304/316L und PTFE-Sitzen für hervorragende Korrosionsbeständigkeit und chemische Kompatibilität. Mit einem Nenndrehmoment von 3 N·m und der Schutzart IP67 bietet dieses Ventil zuverlässige Leistung in anspruchsvollen Umgebungen. Der Aktor kann auf eine Lebensdauer von bis zu 500.000 Zyklen aufgerüstet werden. Hergestellt unter einem ISO 9001-Qualitätsmanagementsystem.
Technische Spezifikationen
Ventiltyp: 3-Wege-Motorkugelhahn (horizontal)
Größen: DN8, DN10, DN15, DN20, DN25
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mediumtemperatur: 0–100 °C / 120 °C / 150 °C
Umgebungstemperatur: -20 °C bis 45 °C (anpassbar) ※1
KLDMotorisierter 3-Wege-Kugelhahn 30S/SJ (horizontal), weit verbreitet in der industriellen Automatisierung, intelligenten wassersparenden Steuerungen, Umweltschutzsystemen und Wasseraufbereitungsanlagen. Das kompakte Design eignet sich für kleine Geräte und enge Installationsräume, während die 3-Wege-L-Anschluss- oder T-Anschluss-Konfiguration eine vielseitige Steuerung der Flussrichtung sowohl für flüssige als auch gasförmige Medien ermöglicht. Geeignet für Wasserversorgung, Entwässerung und Anwendungen mit geringem Durchfluss. Optionale Hochtemperatur-Montagehalterungen erweitern den Betriebsbereich auf bis zu 200 °C für anspruchsvolle Prozessumgebungen.
※1 Eine kundenspezifische Anpassung ist für Temperaturen außerhalb des Bereichs von >45 °C oder <-20 °C möglich.
① t<-40°C, schließen Sie den Strom mindestens 15 Minuten (30 Minuten empfohlen) vor der Verwendung an. Bei höheren Umgebungstemperaturen kann sich die Aufwärmzeit verkürzen.
② t<- 40°C über einen längeren Zeitraum, schützen Sie den Stellantrieb, z. B. durch ein Heizkabel. Nicht erforderlich bei Umgebungstemperatur t ≥ -15°C.
Anwendungen
Industrielle Automatisierung und Instrumentierung
Intelligente Wassersparregler und steuerbare Endgeräte
Umweltschutz, Niedrigwasser, Wasserversorgung und -entsorgung, Wasseraufbereitung
Tabelle mit Verkabelungen und elektrischen Parametern
Ohne manuelle Überbrückung 【30SJ】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2a | |
| DC12V | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1a | ||
| DC24V | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 7W | ≤ 10 mA | 10 ± 5 mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3a | |
| DC12V | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2a | ||
| DC24V | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1a | ||
Mit manueller Überbrückung 【30S】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2a | |
| AC/DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1a | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2a | |
| AC/DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2a | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1a | |
Hohe Geschwindigkeit
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B3(J) BD3(J | DC24V | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2a | |
KT2(J) KT32(J) | DC24V | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3a | |
※2 Spezifikationen für externe flinke Sicherungen: Nennstrom ≥ 2-5 mal der max. Nennstrom eines einzelnen Motorventils. Bei mehreren parallel geschalteten Ventilen sollte der Sicherungswert entsprechend den tatsächlichen Anforderungen erhöht werden.
Hinweise: Für die Fail-Safe-Funktion wählen Sie bitte die Steuerung der KT-Serie. Die oben aufgeführten Parameter sind Standard. Für weitere Einzelheiten wenden Sie sich bitte an unser Verkaufspersonal.

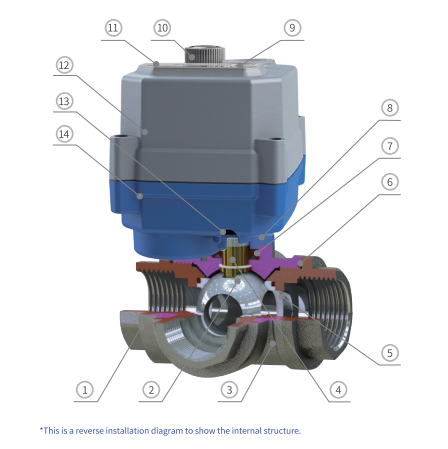

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Teil | Material | Qty |
| 1 | Motorhaube | Vernickeltes Messing /304/316L/2507 | 3 |
| 2 | Kugel (L/T-Typ) | 304/316L/spezielle verschleißfeste Kugel/2507 | 1 |
| 3 | Körper | Vernickeltes Messing /304/316L/2507 | 1 |
| 4 | Stängel | Messing/304/316L/2507 | 1 |
| 5 | Kugelsitz ※3 | Ptfe | 4 |
| 6 | Motorhaubendichtung | EPDM/NBR/FPM ※4 | 3 |
| 7 | Schaftdichtung | EPDM/NBR/FPM ※4 | 1 |
| 8 | Montagehalterung | PA66 | 1 |
| 9 | Sichtfenster | Transparenter PC | 1 |
| 10 | Handrad ※5 | POM | 1 |
| 11 | Etikett | PC | 1 |
| 12 | Obere Abdeckung | PC-Legierung ※6 | 1 |
| 13 | Kontermutter der Kabelverschraubung | PA66 | 1 |
| 14 | Untere Abdeckung | PC-Legierung ※4 | 1 |
※3 Für gasförmige Medien wird verschleißfestes PTFE empfohlen.
※4 Andere Materialien sind anpassbar.
※5 30SJ-Serie ohne Handrad.
※6 Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.

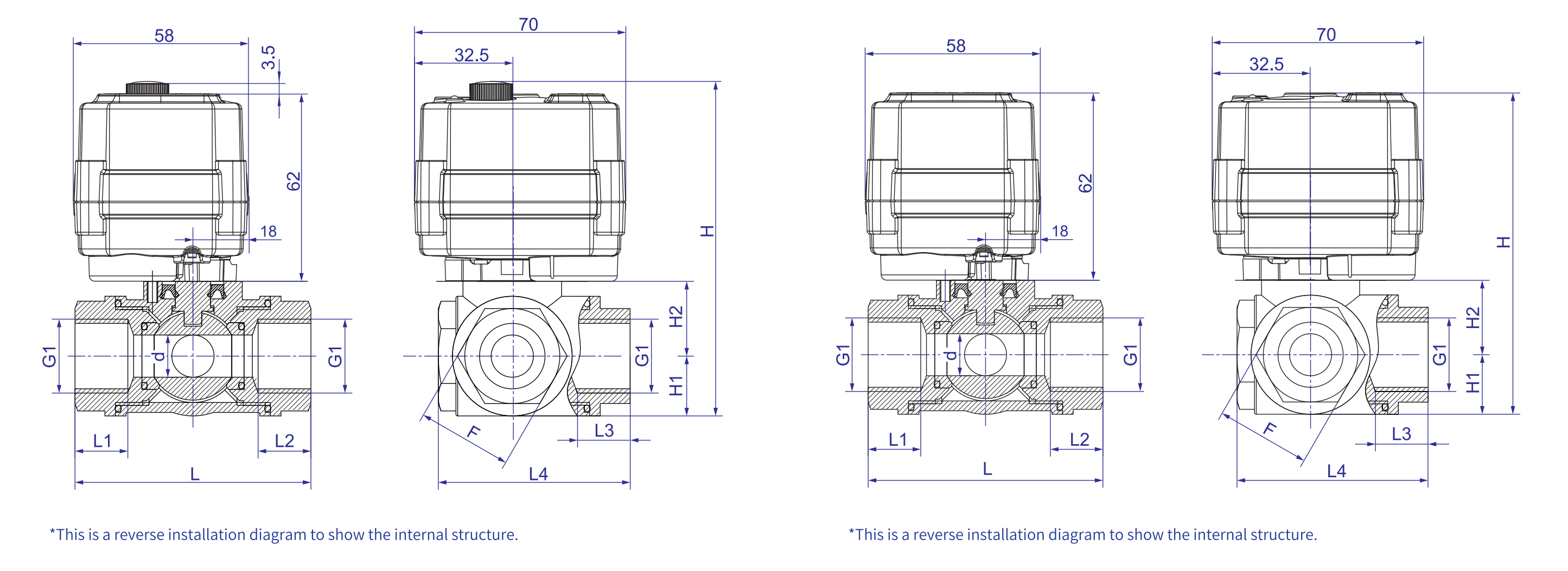

| Abmessungen-30S 【DN8-DN25】 | Abmessungen-30SJ 【DN8-DN25】 |
 | |
Abmessungen (mm)
| Körpertyp | Verbindungstyp | DN | d | L1 = l2 = l3 | L | L4 | H | H1 | H2 | F | G1 | Material | W (kg) | ||
| 30S | 30SJ | ||||||||||||||
| Horizontal 3-Wege | Volles Innengewinde | DN8 | 6 | 11.7 | 50 | 38.5 | 94.75 | 91.25 | 11.00 | 18.25 | 17 | G1/4 ' | Cu/304/316L | - | |
| DN10 | 8 | 13.0 | 55 | 44.0 | 97.75 | 94.25 | 13.00 | 19.25 | 20 | G3/8 ' | 304 | - | |||
| DN15 | 12 | 15.0 | 67 | 54.5 | 103.75 | 100.25 | 17.00 | 21.25 | 27 | G1/2 ' | Cu/304/316L | - | |||
| DN20 | 15 | 15.0 | 77 | 64.0 | 109.00 | 105.50 | 20.25 | 23.25 | 31 | G3/4 ' | Cu/304/316L | - | |||
| DN25 | 15 | 18.0 | 94 | 72.5 | 109.00 | 105.50 | 20.25 | 23.25 | 38 | G1 ' | Cu/304/316L | - | |||
Notiz:
1. Die Toleranzen der Teileabmessungen entsprechen GB/T 1804-2000, Klasse m.
2. Montagetoleranz: ±2 mm.
3. Optionale Anschlussgewinde: NPT, G usw. Bitte bei Bestellung angeben.
4. Für Mediumstemperaturen von 100°C bis 150°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 33 mm.
5. Für Mediumstemperaturen von 150°C bis 200°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 56 mm.
Aufmerksamkeit:
1. Aufgrund von Abweichungen von Charge zu Charge können sich die Daten geringfügig ändern. Das physische Produkt hat Vorrang. Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor!
2. Für Anwendungen mit begrenztem Einbauraum oder strengen Maßanforderungen wenden Sie sich bitte an das zuständige Vertriebspersonal.
Flussrichtung
Anweisungen zur manuellen Überschreibung
Der manuelle Betrieb muss bei ausgeschaltetem Gerät durchgeführt werden. Weitere Informationen finden Sie im Handbuch.
※ Vorbehaltlich technischer Änderungen
