Beschreibung

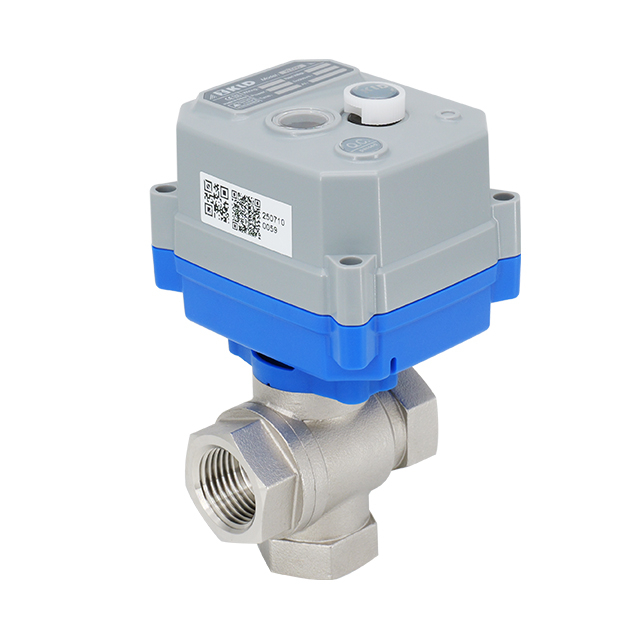

Dieser normale motorisierte Ein/Aus-3-Wege-Kugelhahn aus der Serie KLD30S/SJ ist für die vertikale Installation konzipiert. Es ist in den Größen DN15 bis DN25 mit Innengewinde- oder Außen- und Innengewindeanschlüssen erhältlich. Der Ventilkörper ist aus vernickeltem Messing, Edelstahl 304 oder 316L erhältlich. Es werden mehrere Kugeltypen angeboten: Single L-Port, Double L-Port und Simplified 3-Way. Das Single-L-Port-Design gewährleistet eine Durchflussumschaltung ohne Wasservermischung. PTFE-Kugelsitze sorgen für eine zuverlässige Abdichtung. Das 30S-Modell verfügt über ein Handrad zur Handbetätigung. Der 30SJ verzichtet bei kompakten Installationen darauf. Der Aktor kann auf eine Lebensdauer von bis zu 500.000 Zyklen aufgerüstet werden. Für Medien bis 200°C stehen Hochtemperatur-Montagewinkel zur Verfügung. Hergestellt unter einem ISO 9001-Qualitätsmanagementsystem.
Technische Spezifikationen
Ventiltyp: 3-Wege-Motorkugelhahn (vertikal)
Größen: DN15, DN20, DN25
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mediumtemperatur: 0–100 °C / 120 °C / 150 °C
Umgebungstemperatur: -20 °C bis 45 °C (anpassbar) ※1
Dieses Ventil wird häufig in der industriellen Automatisierung, Wasseraufbereitung und Flüssigkeitsumleitung eingesetzt. Das vertikale 3-Wege-Design ermöglicht kompakte Rohrleitungsanordnungen mit mehreren Strömungswegen. Die Single L-Port-Kugel sorgt für ein wasservermischungsfreies Umschalten zwischen zwei Ausgängen. Ideal für intelligente wassersparende Steuerungen und Umweltschutzsysteme. Die vereinfachte 3-Wege-Option (DN15) bietet eine Durchflussregelung mit einer 5,5-mm-Öffnung. Varianten mit Außen- und Innengewinde ermöglichen eine flexible Installation auf engstem Raum.
※1 Eine kundenspezifische Anpassung ist für Temperaturen außerhalb des Bereichs von >45 °C oder <-20 °C möglich.
① t<-40°C, schließen Sie den Strom mindestens 15 Minuten (30 Minuten empfohlen) vor der Verwendung an. Bei höheren Umgebungstemperaturen kann sich die Aufwärmzeit verkürzen.
② t<- 40°C über einen längeren Zeitraum, schützen Sie den Stellantrieb, z. B. durch ein Heizkabel. Nicht erforderlich bei Umgebungstemperatur t ≥ -15°C.
Anwendungen
Industrielle Automatisierung und Instrumentierung
Intelligente Wassersparregler und steuerbare Endgeräte
Umweltschutz, Niedrigwasser, Wasserversorgung und -entsorgung, Wasseraufbereitung
Tabelle mit Verkabelungen und elektrischen Parametern
Ohne manuelle Überbrückung 【30SJ】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2a | |
| DC12V | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1a | ||
| DC24V | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 7W | ≤ 10 mA | 10 ± 5 mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3a | |
| DC12V | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2a | ||
| DC24V | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1a | ||
Mit manueller Überbrückung 【30S】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2a | |
| AC/DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1a | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2a | |
| AC/DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2a | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1a | |
Hohe Geschwindigkeit
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B3(J) BD3(J | DC24V | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2a | |
KT2(J) KT32(J) | DC24V | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3a | |
※2 Spezifikationen für externe flinke Sicherungen: Nennstrom ≥ 2-5 mal der max. Nennstrom eines einzelnen Motorventils. Bei mehreren parallel geschalteten Ventilen sollte der Sicherungswert entsprechend den tatsächlichen Anforderungen erhöht werden.
Hinweise: Für die Fail-Safe-Funktion wählen Sie bitte die Steuerung der KT-Serie. Die oben aufgeführten Parameter sind Standard. Für weitere Einzelheiten wenden Sie sich bitte an unser Verkaufspersonal.
Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Teil | Material | Qty |
| 1 | Motorhaube | Vernickeltes Messing/304/316L/2507 | 1 |
| 2 | Kugel (Einzel-L/Doppel-L). /Vereinfachter 3-Wege-Typ) | 304/316L/PPO /Speziell verschleißfeste Kugel/2507 | 1 |
| 3 | Körper | Vernickeltes Messing /304 /316L/2507 | 1 |
| 4 | Stängel | Messing/304/316L/2507 | 1 |
| 5 | Kugelsitz ※3 | Ptfe | 2 |
| 6 | Motorhaubendichtung | EPDM/NBR/FPM ※4 | 1 |
| 7 | Schaftdichtung | EPDM/NBR/FPM ※4 | 1 |
| 8 | Montagehalterung | PA66 | 1 |
| 9 | Sichtfenster | Transparenter PC | 1 |
| 10 | Handrad ※5 | POM | 1 |
| 11 | Etikett | PC | 1 |
| 12 | Obere Abdeckung | PC-Legierung ※6 | 1 |
| 13 | Untere Abdeckung | PC-Legierung ※6 | 1 |
| 14 | Kontermutter der Kabelverschraubung | PA66 | 1 |
※3 Für gasförmige Medien wird verschleißfestes PTFE empfohlen.
※4 Andere Materialien sind anpassbar.
※5 30SJ-Serie ohne Handrad.
※6 Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.
| Abmessungen-30S [Innengewinde] [DN15-DN25] | Abmessungen-30SJ [Innengewinde] [DN15-DN25] |
 | |
Abmessungen (mm)
| Körpertyp | Verbindungstyp | DN | d | L1 = l2 = l3 | L | H | H1 | H2 | F | G1 | Material | W (kg) | |
| 30S | 30SJ | ||||||||||||
| Vertikal 3-Wege | Volles Innengewinde | DN15 | 13 | 13 | 57 | 115.25 | 111.75 | 28.5 | 21.25 | 27 | G1/2 ' | Cu/304/316L | 0.49 |
| DN20 | 18 | 16 | 70 | 128.25 | 124.75 | 37.0 | 25.75 | 32 | G3/4 ' | 304/316L | 0.62 | ||
| DN25 | 18 | 18 | 76 | 135.25 | 131.75 | 44.0 | 25.75 | 38 | G1 ' | Cu/304/316L | 0.72 | ||
Notiz:
1. Die Toleranzen der Teileabmessungen entsprechen GB/T 1804-2000, Klasse m.
2. Montagetoleranz: ±2 mm.
3. Optionale Anschlussgewinde: NPT, G usw. Bitte bei Bestellung angeben.
4. Für Mediumstemperaturen von 100°C bis 150°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 33 mm.
5. Für Mediumstemperaturen von 150°C bis 200°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 56 mm.
Aufmerksamkeit:
1. Aufgrund von Abweichungen von Charge zu Charge können sich die Daten geringfügig ändern. Das physische Produkt hat Vorrang. Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor!
2. Für Anwendungen mit begrenztem Einbauraum oder strengen Maßanforderungen wenden Sie sich bitte an das zuständige Vertriebspersonal.
※6 Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.
| Abmessungen-30S [Außen- und Innengewinde] [DN20-DN25] | Abmessungen-30SJ [Außen- und Innengewinde] [DN20-DN25] |
 | |
Abmessungen (mm)
| Körpertyp | Verbindungstyp | DN | d | L1 | L2 | L3 | L | H | H1 | H2 | F | G1 | Material | W (kg) | |
| 30S | 30SJ | ||||||||||||||
| Vertikal 3-Wege | Außen- und Innengewinde | DN20 | 13 | 10 | 15 | 12 | 67.5 | 118.25 | 114.75 | 31.5 | 21.25 | 28.58 | G3/4 ' | Cu | 0.52 |
| DN25 | 13 | 12 | 15 | 15 | 80.0 | 126.75 | 123.25 | 40.0 | 21.25 | 37.00 | G1 ' | Cu | 0.64 | ||
| Erweitertes Außen- und Innengewinde | DN25 | 13 | 12 | 15 | 15 | 90.0 | 126.75 | 123.25 | 40.0 | 21.25 | 37.00 | G1 ' | Cu | — | |
Notiz:
1. Die Toleranzen der Teileabmessungen entsprechen GB/T 1804-2000, Klasse m.
2. Montagetoleranz: ±2 mm.
3. Optionale Anschlussgewinde: NPT, G usw. Bitte bei Bestellung angeben.
4. Für Mediumstemperaturen von 100°C bis 150°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 33 mm.
5. Für Mediumstemperaturen von 150°C bis 200°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 56 mm.
Aufmerksamkeit:
1. Aufgrund von Abweichungen von Charge zu Charge können sich die Daten geringfügig ändern. Das physische Produkt hat Vorrang. Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor!
2. Für Anwendungen mit begrenztem Einbauraum oder strengen Maßanforderungen wenden Sie sich bitte an das zuständige Vertriebspersonal.
Flussrichtung
Anweisungen zur manuellen Überschreibung
Der manuelle Betrieb muss bei ausgeschaltetem Gerät durchgeführt werden. Weitere Informationen finden Sie im Handbuch.
※ Vorbehaltlich technischer Änderungen
