Beschreibung

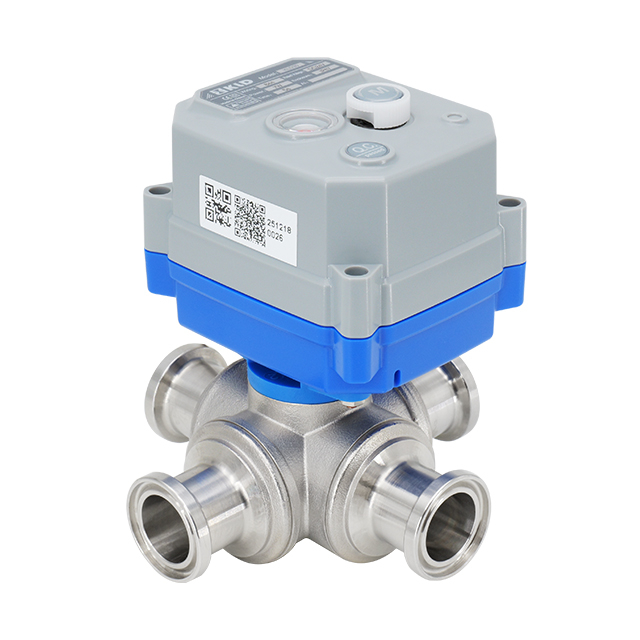

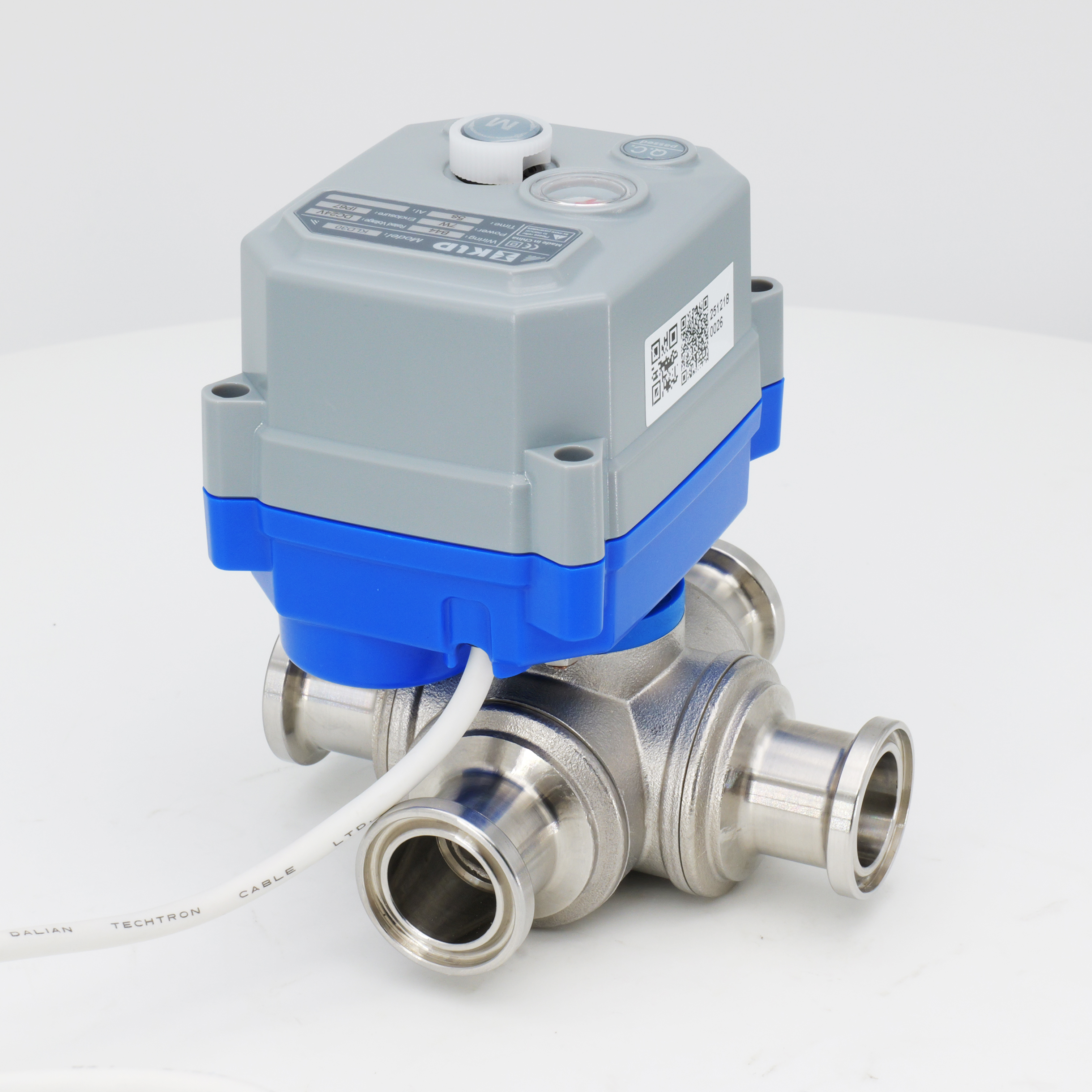

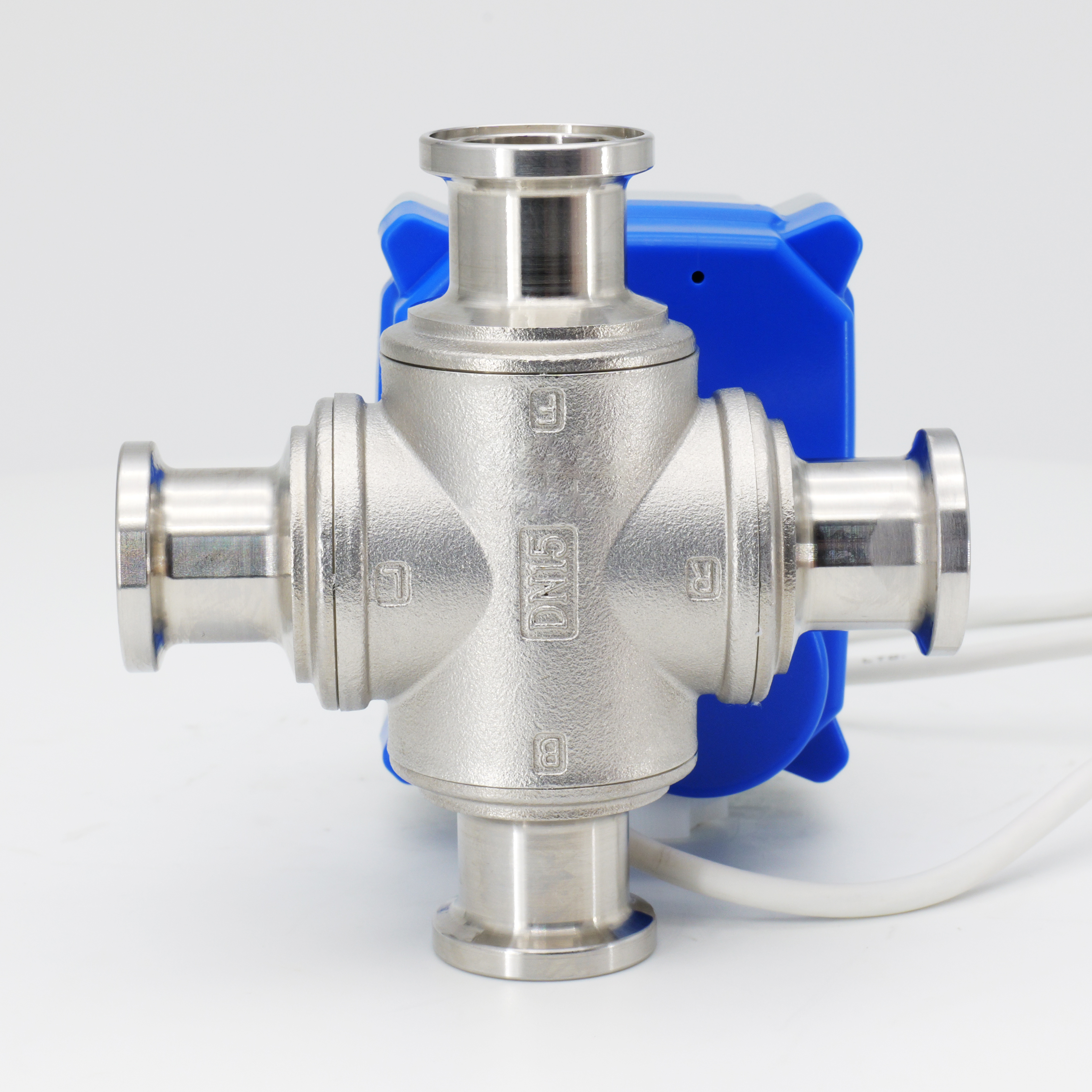

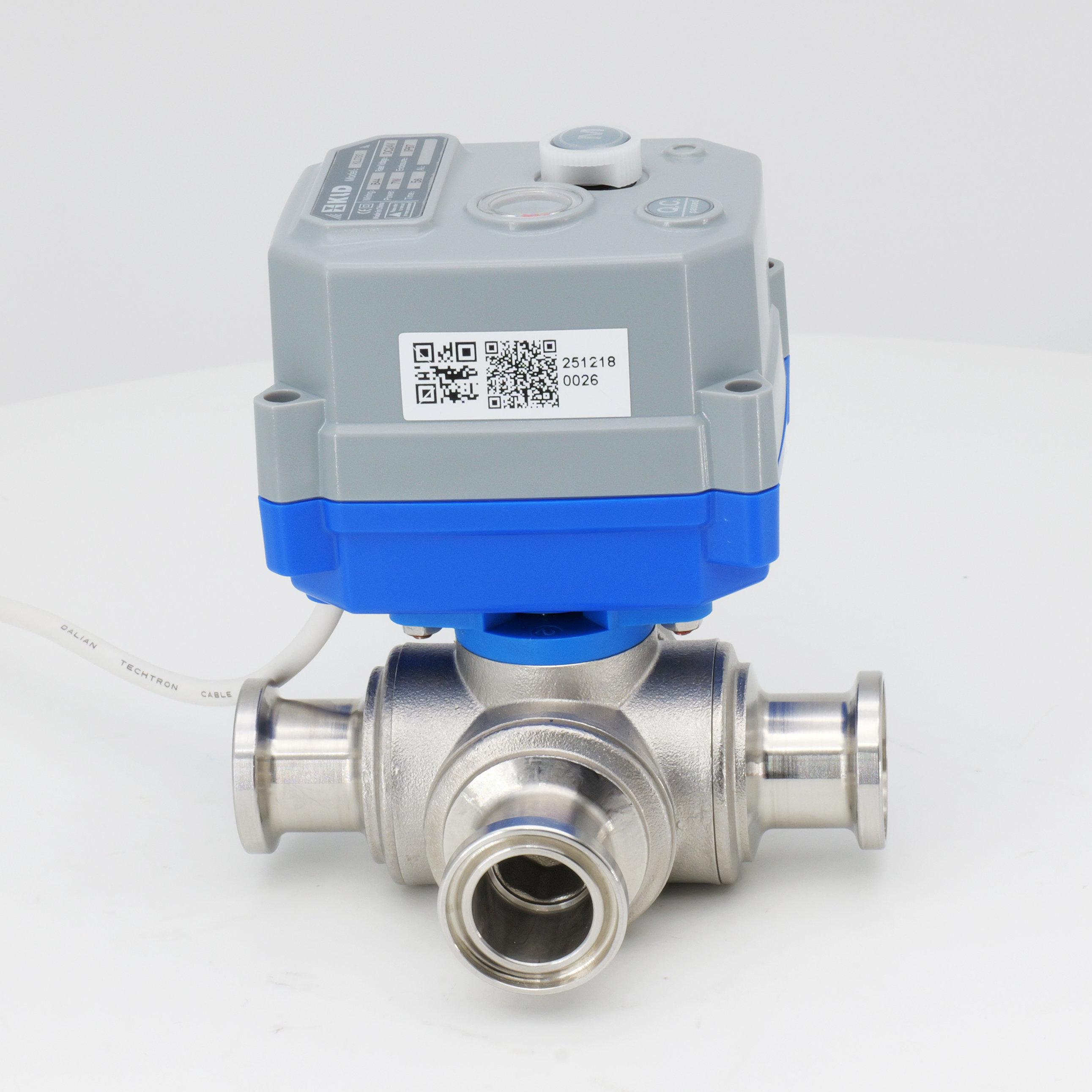

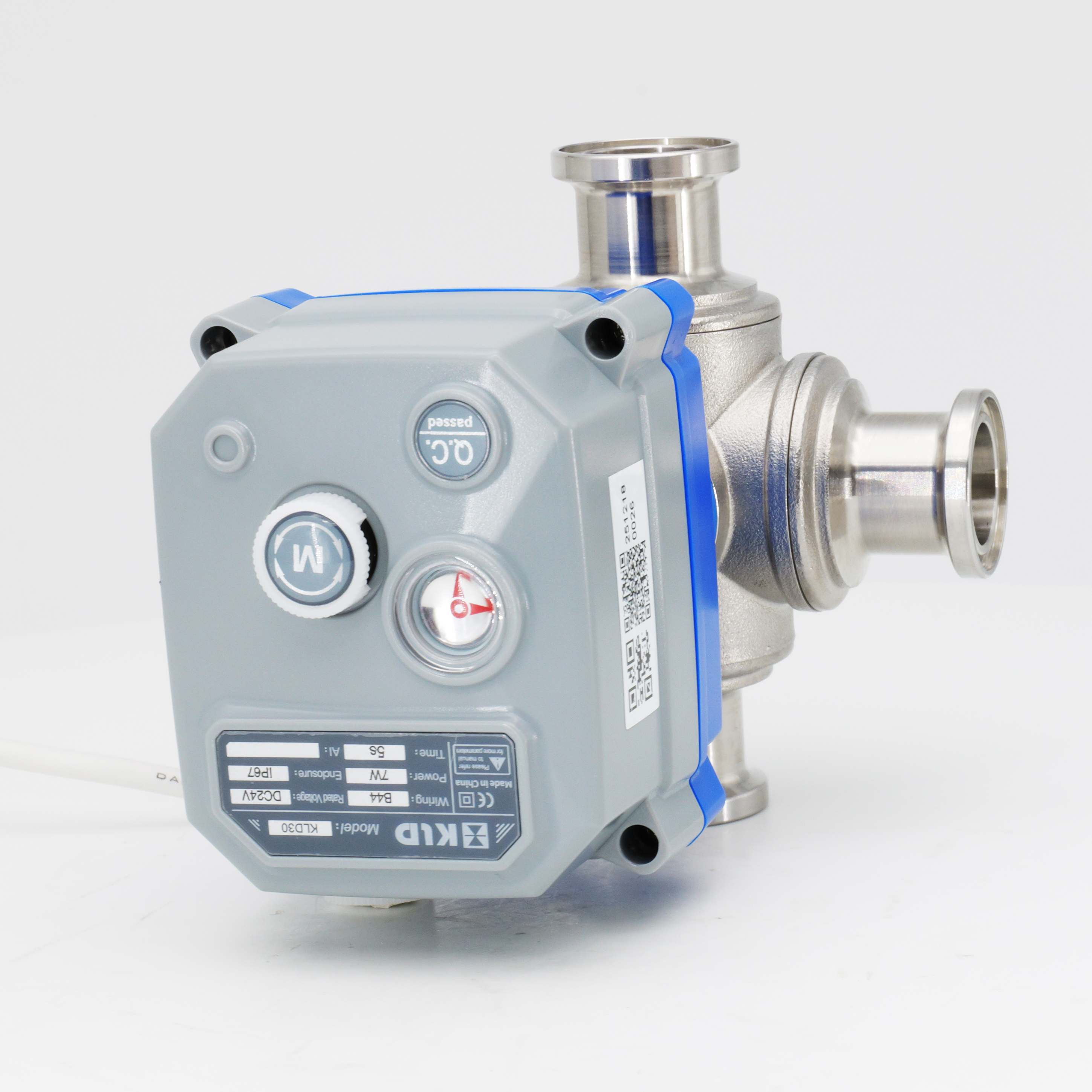

Der normale 4-Wege-Kugelhahn mit Ein-/Aus-Motor aus der Serie KLD30S/SJ verfügt über Schnellmontageanschlüsse. Es ist für DN15-Anwendungen konzipiert. Der Ventilkörper und die Kugel bestehen aus Edelstahl 304 oder 316L für hervorragende Korrosionsbeständigkeit. Es werden mehrere Flussmuster unterstützt: T-Port, L-Port, I-Port und Doppel-L-Port 90°, was flexible Optionen für die Flussführung bietet. Das Modell 30S verfügt über ein handbetätigtes Handrad, während das Modell 30SJ für kompakte Installationen darauf verzichtet. Der Stellantrieb kann auf eine Lebensdauer von bis zu 500.000 Zyklen aufgerüstet werden. PTFE-Kugelsitze sorgen für eine zuverlässige Abdichtung. Hergestellt unter einem ISO 9001-Qualitätsmanagementsystem.
Technische Spezifikationen
Ventiltyp: 4-Wege-Motorkugelhahn (horizontal)
Größen: DN15
Druck: maximal 1,0 MPa (PN10)
Durchfluss: Variiert je nach Medium
Mediumtemperatur: 0–100 °C / 120 °C / 150 °C
Umgebungstemperatur: -20 °C bis 45 °C (anpassbar) ※1
Dieses Ventil wird häufig zur Flüssigkeitsumleitung und -mischung in sanitären Umgebungen eingesetzt. Tri-Clamp-Anschlüsse ermöglichen eine schnelle Installation und einfache Wartung. Geeignet für Wasseraufbereitung, Lebensmittelverarbeitung und pharmazeutische Systeme. Unterstützt bis zu vier Durchflussrichtungen pro Ventil und reduziert so die Komplexität der Rohrleitungen. Beachten Sie, dass es während der Kugelrotation zu einer Wasservermischung kommen kann. Das kompakte horizontale 4-Wege-Design spart Platz in Automatisierungsgeräten. Sowohl flüssige als auch gasförmige Medien sind kompatibel.
※1 Eine kundenspezifische Anpassung ist für Temperaturen außerhalb des Bereichs von >45 °C oder <-20 °C möglich.
① t<-40°C, schließen Sie den Strom mindestens 15 Minuten (30 Minuten empfohlen) vor der Verwendung an. Bei höheren Umgebungstemperaturen kann sich die Aufwärmzeit verkürzen.
② t<- 40°C über einen längeren Zeitraum, schützen Sie den Stellantrieb, z. B. durch ein Heizkabel. Nicht erforderlich bei Umgebungstemperatur t ≥ -15°C.
Anwendungen
Industrielle Automatisierung und Instrumentierung
Intelligente Wassersparregler und steuerbare Endgeräte
Umweltschutz, Niedrigwasser, Wasserversorgung und -entsorgung, Wasseraufbereitung
Tabelle mit Verkabelungen und elektrischen Parametern
Ohne manuelle Überbrückung 【30SJ】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2a | |
| DC12V | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1a | ||
| DC24V | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 7W | ≤ 10 mA | 10 ± 5 mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3a | |
| DC12V | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2a | ||
| DC24V | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1a | ||
Mit manueller Überbrückung 【30S】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2a | |
| AC/DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1a | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2a | |
| AC/DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2a | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1a | |
Hohe Geschwindigkeit
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B3(J) BD3(J | DC24V | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2a | |
KT2(J) KT32(J) | DC24V | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3a | |
※2 Spezifikationen für externe flinke Sicherungen: Nennstrom ≥ 2-5 mal der max. Nennstrom eines einzelnen Motorventils. Bei mehreren parallel geschalteten Ventilen sollte der Sicherungswert entsprechend den tatsächlichen Anforderungen erhöht werden.
Hinweise: Für die Fail-Safe-Funktion wählen Sie bitte die Steuerung der KT-Serie. Die oben aufgeführten Parameter sind Standard. Für weitere Einzelheiten wenden Sie sich bitte an unser Verkaufspersonal.

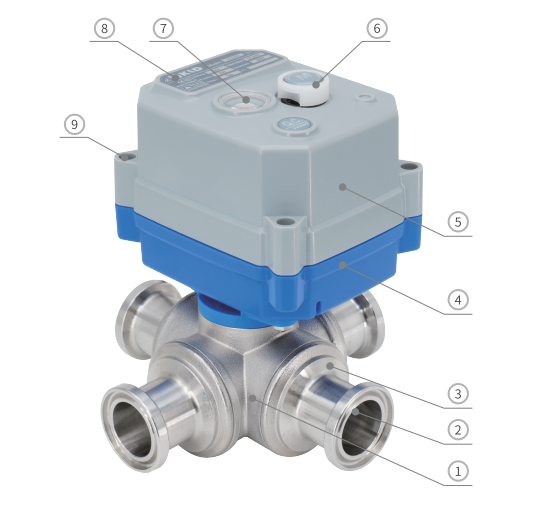

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Teil | Material | Qty |
| 1 | Körper | 304 /316L | 1 |
| 2 | Ball | 304 /316L | 1 |
| 3 | Motorhaube | 304 /316L | 4 |
| 4 | Untere Abdeckung | PC-Legierung ※3 | 1 |
| 5 | Obere Abdeckung | PC-Legierung ※3 | 1 |
| 6 | Handrad ※4 | POM | 1 |
| 7 | Sichtfenster | Transparenter PC | 1 |
| 8 | Etikett | PC | 1 |
| 9 | Schrauben | 304 | 4 |
| *1 | Kontermutter der Kabelverschraubung | PA66 | 1 |
| *2 | Stängel | Messing /304 / 316L | 1 |
| *3 | Kugelsitz ※5 | Ptfe | 4 |
| *4 | Motorhaubendichtung | EPDM/NBR/FPM ※6 | 3 |
| *5 | Schaftdichtung | EPDM/NBR/FPM ※6 | 1 |
※3 Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.
※4 30SJ-Serie ohne Handrad.
※5 Für gasförmige Medien wird verschleißfestes PTFE empfohlen.
※6 Andere Materialien sind anpassbar.

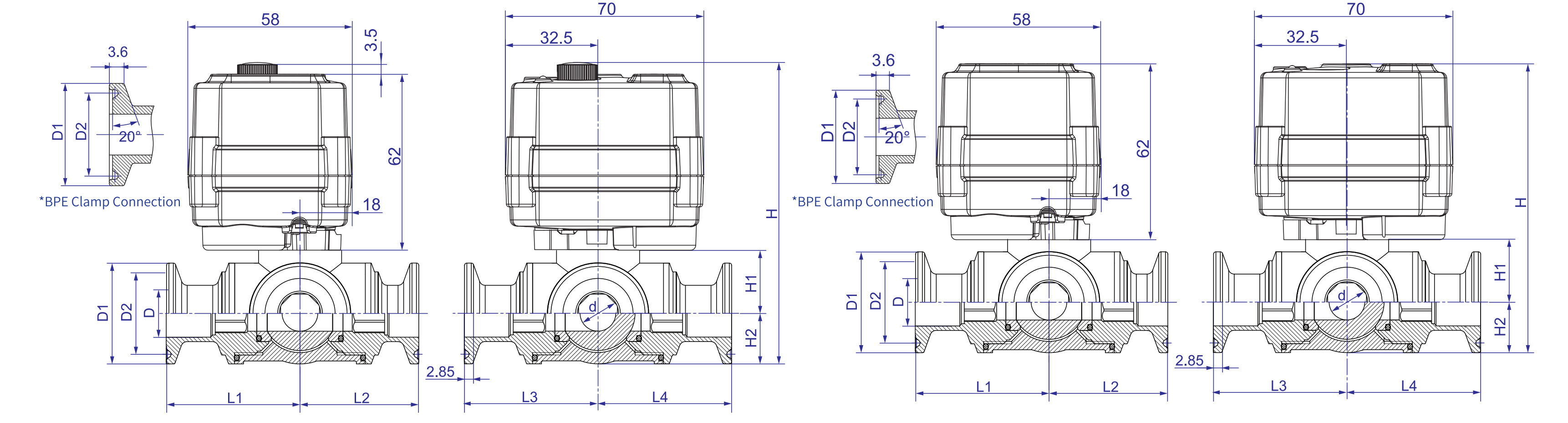

| Abmessungen-30S 【DN15】 | Abmessungen-30SJ 【DN15】 |
 | |
Abmessungen (mm)
| Körpertyp | Verbindungstyp | DN | d | D | D1 | D2 | L1=L3=L4 | L2 | H1 | H2 | H | W (kg) | ||||||
| 30S | 30SJ | |||||||||||||||||
| Horizontal 4-Wege | Tri-Clamp | DN15 | 12 | 16 | 34 | *25(BPE) | 25.4 | 27.5 | *20,3(BPE) | 20.2 | 45 | 40 | 45 | 21.25 | 17 | 103.75 | 100.25 | - |
Notiz:
1. Die Toleranzen der Teileabmessungen entsprechen GB/T 1804-2000, Klasse m.
2. Montagetoleranz: ±2 mm.
3. Optionale Anschlussgewinde: NPT, G usw. Bitte bei Bestellung angeben.
4. Für Mediumstemperaturen von 100°C bis 150°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 33 mm.
5. Für Mediumstemperaturen von 150°C bis 200°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 56 mm.
Aufmerksamkeit:
1. Aufgrund von Abweichungen von Charge zu Charge können sich die Daten geringfügig ändern. Das physische Produkt hat Vorrang. Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor!
2. Für Anwendungen mit begrenztem Einbauraum oder strengen Maßanforderungen wenden Sie sich bitte an das zuständige Vertriebspersonal.

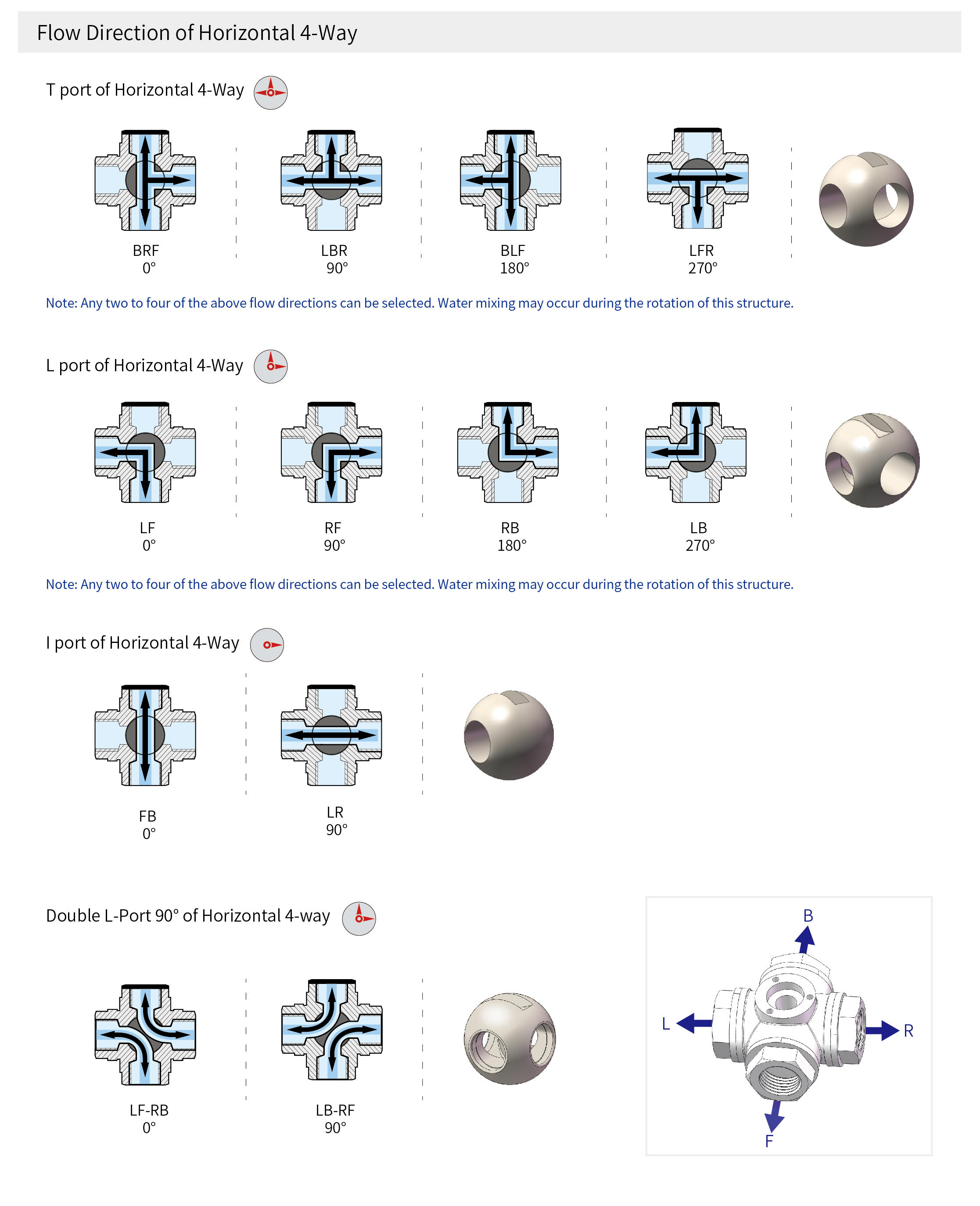

Flussrichtung
Anweisungen zur manuellen Überschreibung
Der manuelle Betrieb muss bei ausgeschaltetem Gerät durchgeführt werden. Weitere Informationen finden Sie im Handbuch.
※ Vorbehaltlich technischer Änderungen
