Beschreibung

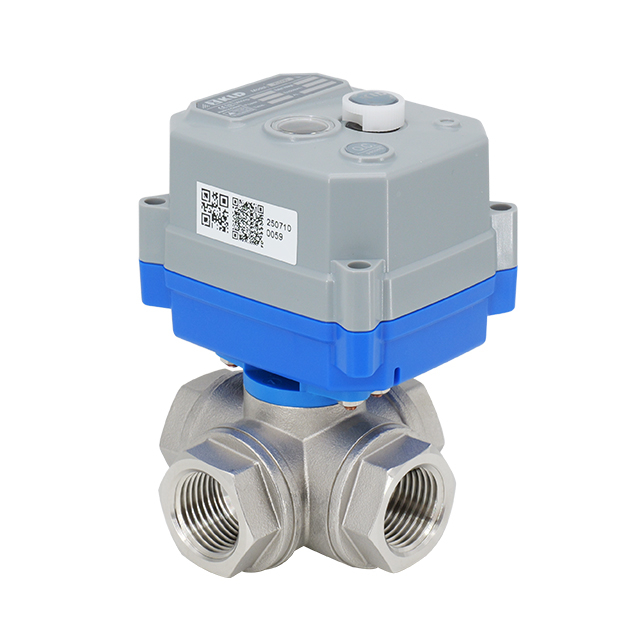

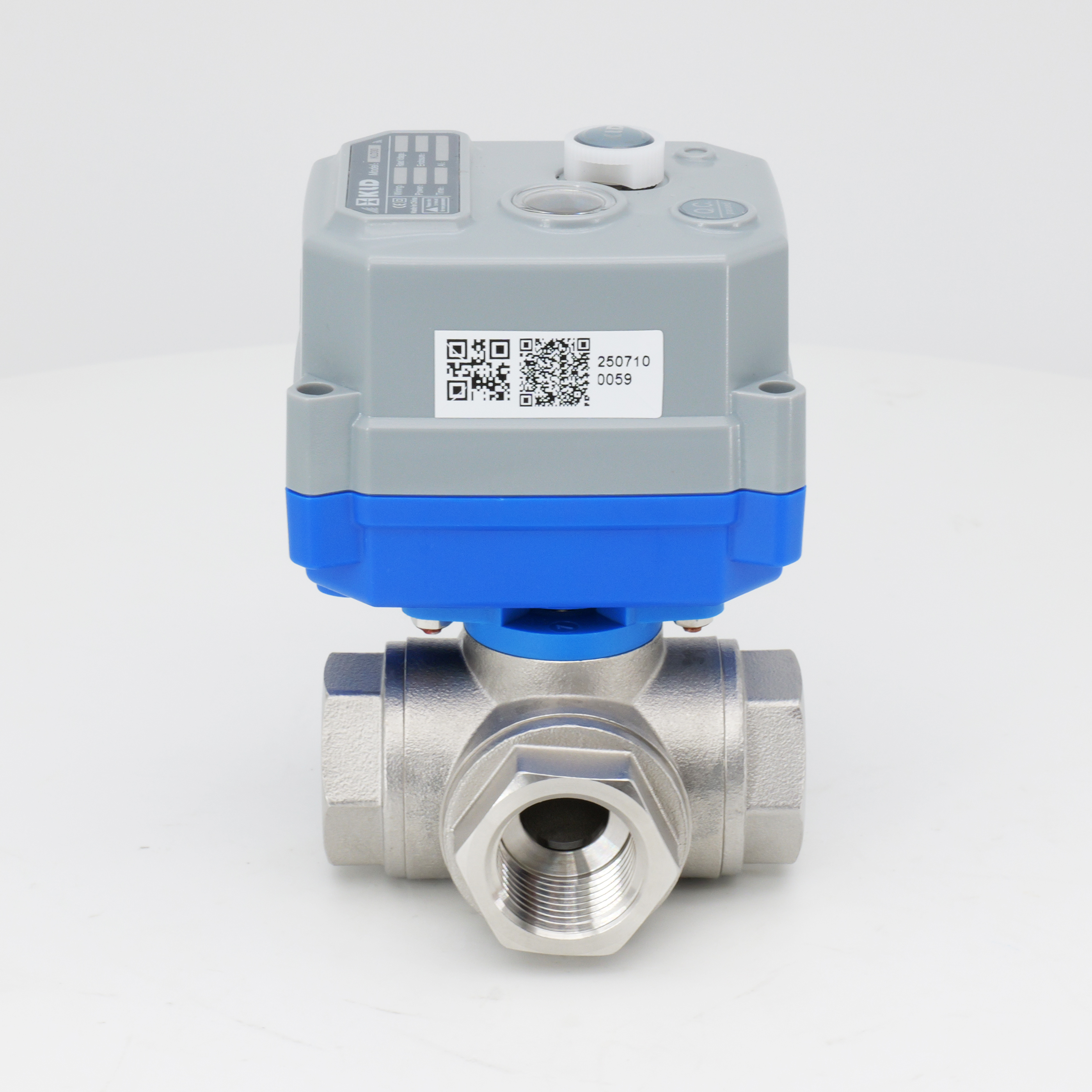

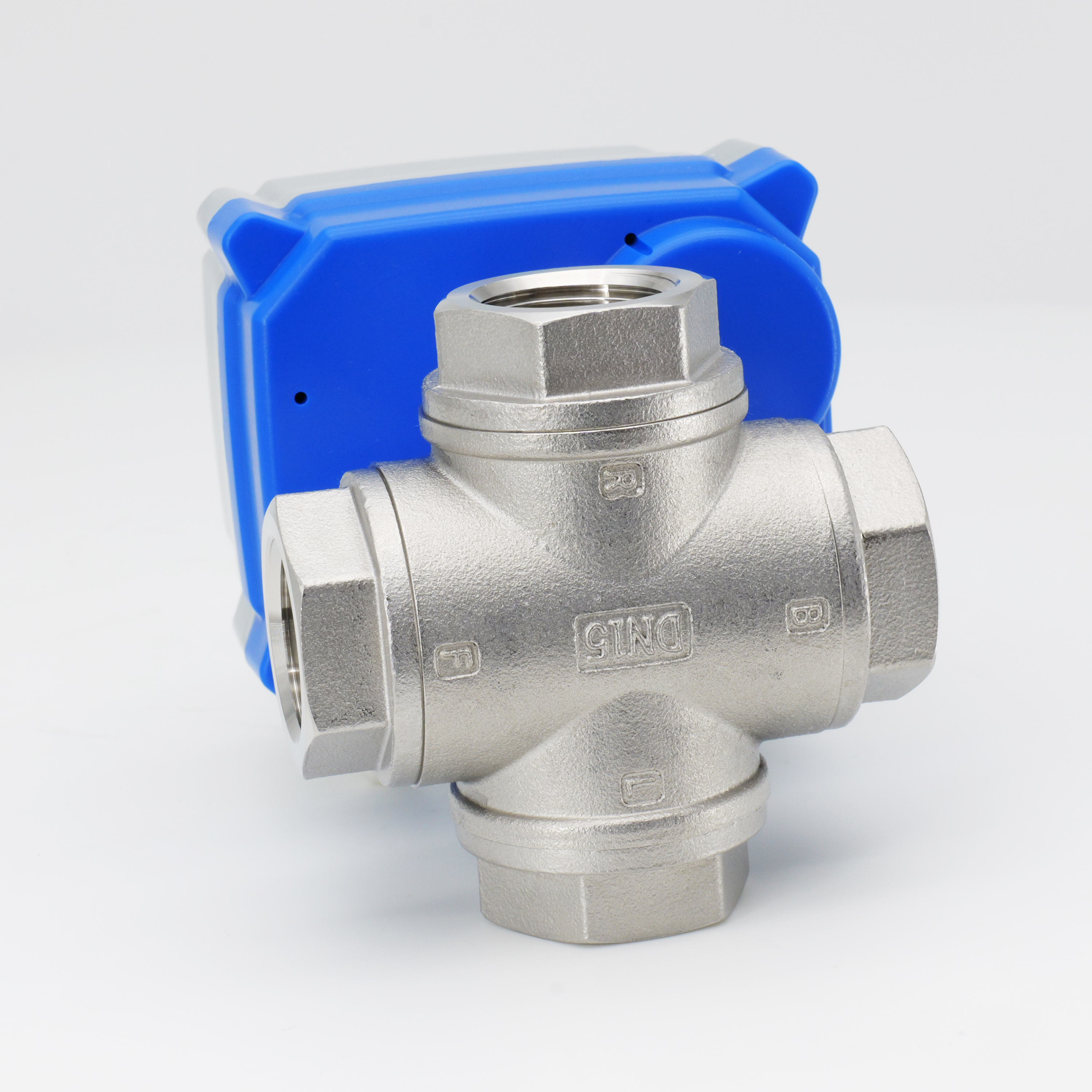

Der normale 4-Wege-Kugelhahn KLD30S/SJ mit Ein/Aus-Motor und Innengewindeanschlüssen befindet sich in einer horizontalen Konfiguration. Erhältlich in DN15. Das Ventilgehäuse und die Haube bestehen aus Edelstahl 304 oder 316L. Die Kugel ist in 304/316L oder einer speziellen verschleißfesten Variante erhältlich. Es stehen mehrere Durchflussmuster zur Verfügung: T-Anschluss, L-Anschluss, I-Anschluss und Doppel-L-Anschluss 90°. PTFE-Kugelsitze sorgen für eine zuverlässige Abdichtung. Das 30S-Modell verfügt über ein Handrad zur Handbetätigung. Der 30SJ verzichtet bei kompakten Installationen darauf. Der Aktor kann auf eine Lebensdauer von bis zu 500.000 Zyklen aufgerüstet werden. Hergestellt unter einem ISO 9001-Qualitätsmanagementsystem.
Technische Spezifikationen
Ventiltyp: 4-Wege-Motorkugelhahn (horizontal)
Größen: DN15
Druck: maximal 1,0 MPa (PN10)
Durchfluss: Variiert je nach Medium
Mediumtemperatur: 0–100 °C / 120 °C / 150 °C
Umgebungstemperatur: -20 °C bis 45 °C (anpassbar) ※1
Dieses Ventil ist für die Flüssigkeitsumleitung und -verteilung in industriellen Automatisierungs-, Wasseraufbereitungs- und Umweltschutzsystemen konzipiert. Das horizontale 4-Wege-Design leitet den Fluss zwischen vier Anschlüssen mit flexiblen T-, L-, I- oder Doppel-L-Anschluss-Kugelkonfigurationen. Innengewindeanschlüsse ermöglichen die direkte Integration in Standard-Rohrleitungssysteme. Geeignet für flüssige und gasförmige Medien. Die kompakte horizontale Anordnung passt in enge Geräteräume.
※1 Eine kundenspezifische Anpassung ist für Temperaturen außerhalb des Bereichs von >45 °C oder <-20 °C möglich.
① t<-40°C, schließen Sie den Strom mindestens 15 Minuten (30 Minuten empfohlen) vor der Verwendung an. Bei höheren Umgebungstemperaturen kann sich die Aufwärmzeit verkürzen.
② t<- 40°C über einen längeren Zeitraum, schützen Sie den Stellantrieb, z. B. durch ein Heizkabel. Nicht erforderlich bei Umgebungstemperatur t ≥ -15°C.
Anwendungen
Industrielle Automatisierung und Instrumentierung
Intelligente Wassersparregler und steuerbare Endgeräte
Umweltschutz, Niedrigwasser, Wasserversorgung und -entsorgung, Wasseraufbereitung
Tabelle mit Verkabelungen und elektrischen Parametern
Ohne manuelle Überbrückung 【30SJ】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2a | |
| DC12V | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1a | ||
| DC24V | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 7W | ≤ 10 mA | 10 ± 5 mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3a | |
| DC12V | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2a | ||
| DC24V | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1a | ||
Mit manueller Überbrückung 【30S】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2a | |
| AC/DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1a | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2a | |
| AC/DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2a | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1a | |
Hohe Geschwindigkeit
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B3(J) BD3(J | DC24V | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2a | |
KT2(J) KT32(J) | DC24V | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3a | |
※2 Spezifikationen für externe flinke Sicherungen: Nennstrom ≥ 2-5 mal der max. Nennstrom eines einzelnen Motorventils. Bei mehreren parallel geschalteten Ventilen sollte der Sicherungswert entsprechend den tatsächlichen Anforderungen erhöht werden.
Hinweise: Für die Fail-Safe-Funktion wählen Sie bitte die Steuerung der KT-Serie. Die oben aufgeführten Parameter sind Standard. Für weitere Einzelheiten wenden Sie sich bitte an unser Verkaufspersonal.

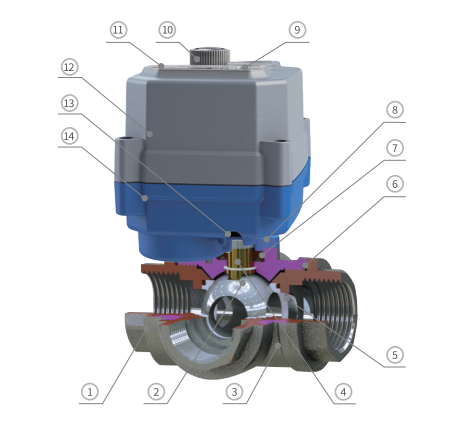

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Teil | Material | Qty |
| 1 | Motorhaube | 304 /316L | 4 |
| 2 | Kugel (L/T-Typ) | 304/ 316L/ Spezielle verschleißfeste Kugel | 1 |
| 3 | Körper | 304 /316L | 1 |
| 4 | Stängel | 304 / 316L | 1 |
| 5 | Kugelsitz ※3 | Ptfe | 4 |
| 6 | Motorhaubendichtung | EPDM/NBR/FPM ※4 | 4 |
| 7 | Schaftdichtung | EPDM/NBR/FPM ※4 | 1 |
| 8 | Montagehalterung | PA66 | 1 |
| 9 | Sichtfenster | Transparenter PC | 1 |
| 10 | Handrad ※5 | POM | 1 |
| 11 | Etikett | PC | 1 |
| 12 | Obere Abdeckung | PC-Legierung ※6 | 1 |
| 13 | Kontermutter der Kabelverschraubung | PA66 | 1 |
| 14 | Untere Abdeckung | PC-Legierung ※6 | 1 |
※3 Für gasförmige Medien wird verschleißfestes PTFE empfohlen.
※4 Andere Materialien sind anpassbar.
※5 30SJ-Serie ohne Handrad.
※6 Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.

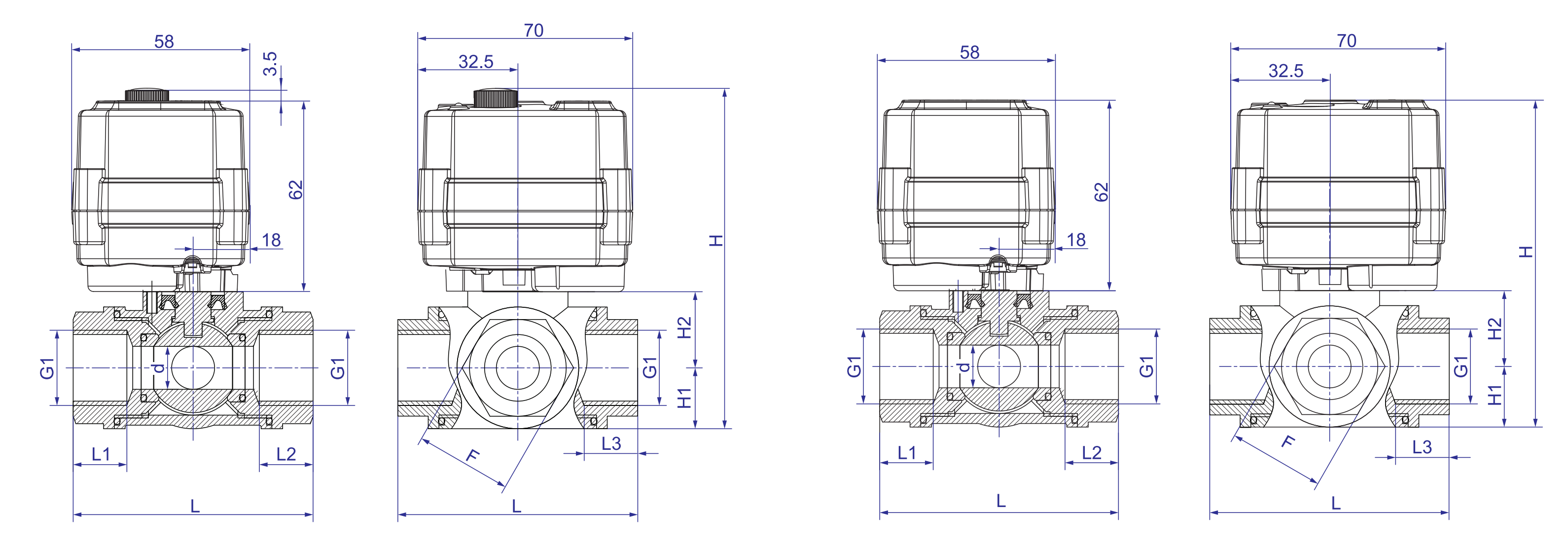

| Abmessungen-30S 【DN15】 | Abmessungen-30SJ 【DN15】 |
 | |
Abmessungen (mm)
| Körpertyp | Verbindungstyp | DN | d | L1 = l2 = l3 | L | H | H1 | H2 | F | G1 | Material | W (kg) | |
| 30S | 30SJ | ||||||||||||
| Horizontal 4-Wege | Volles Innengewinde | DN15 | 12 | 15 | 67 | 103.75 | 100.25 | 17 | 21.25 | 27 | G1/2 ' | 304/316L | - |
Notiz:
1. Die Toleranzen der Teileabmessungen entsprechen GB/T 1804-2000, Klasse m.
2. Montagetoleranz: ±2 mm.
3. Optionale Anschlussgewinde: NPT, G usw. Bitte bei Bestellung angeben.
4. Für Mediumstemperaturen von 100°C bis 150°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 33 mm.
5. Für Mediumstemperaturen von 150°C bis 200°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 56 mm.
Aufmerksamkeit:
1. Aufgrund von Abweichungen von Charge zu Charge können sich die Daten geringfügig ändern. Das physische Produkt hat Vorrang. Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor!
2. Für Anwendungen mit begrenztem Einbauraum oder strengen Maßanforderungen wenden Sie sich bitte an das zuständige Vertriebspersonal.
Flussrichtung
Anweisungen zur manuellen Überschreibung
Der manuelle Betrieb muss bei ausgeschaltetem Gerät durchgeführt werden. Weitere Informationen finden Sie im Handbuch.
※ Vorbehaltlich technischer Änderungen
