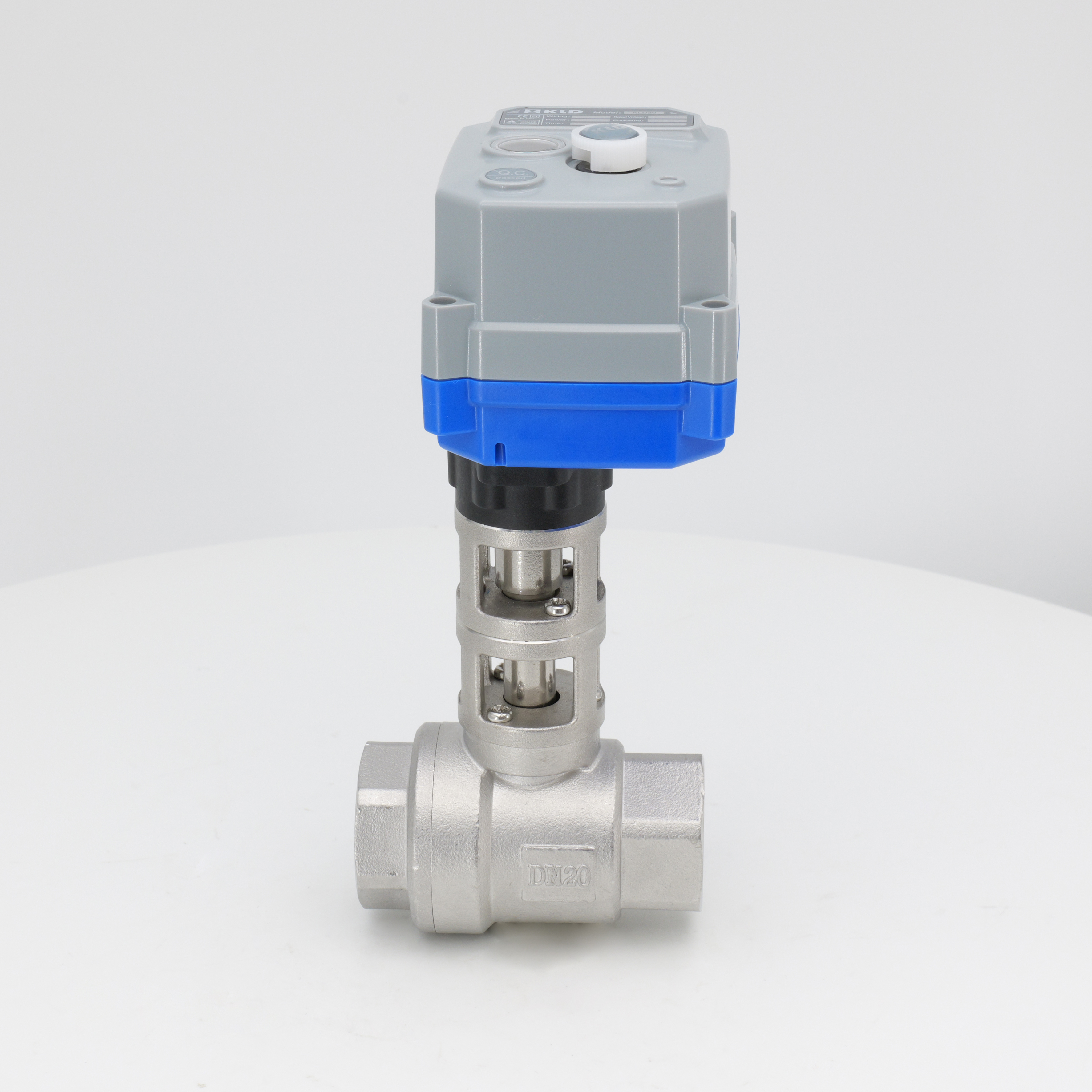

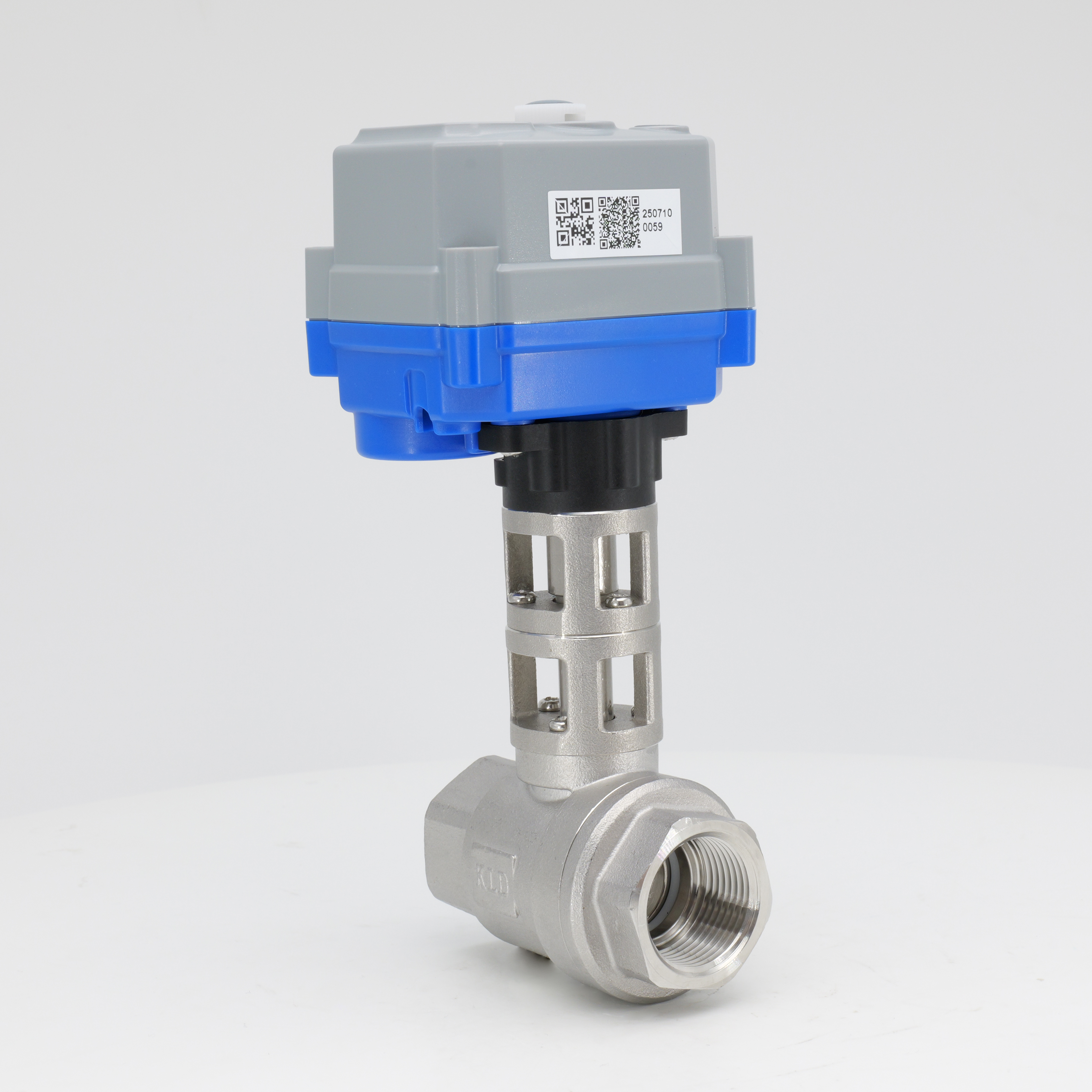

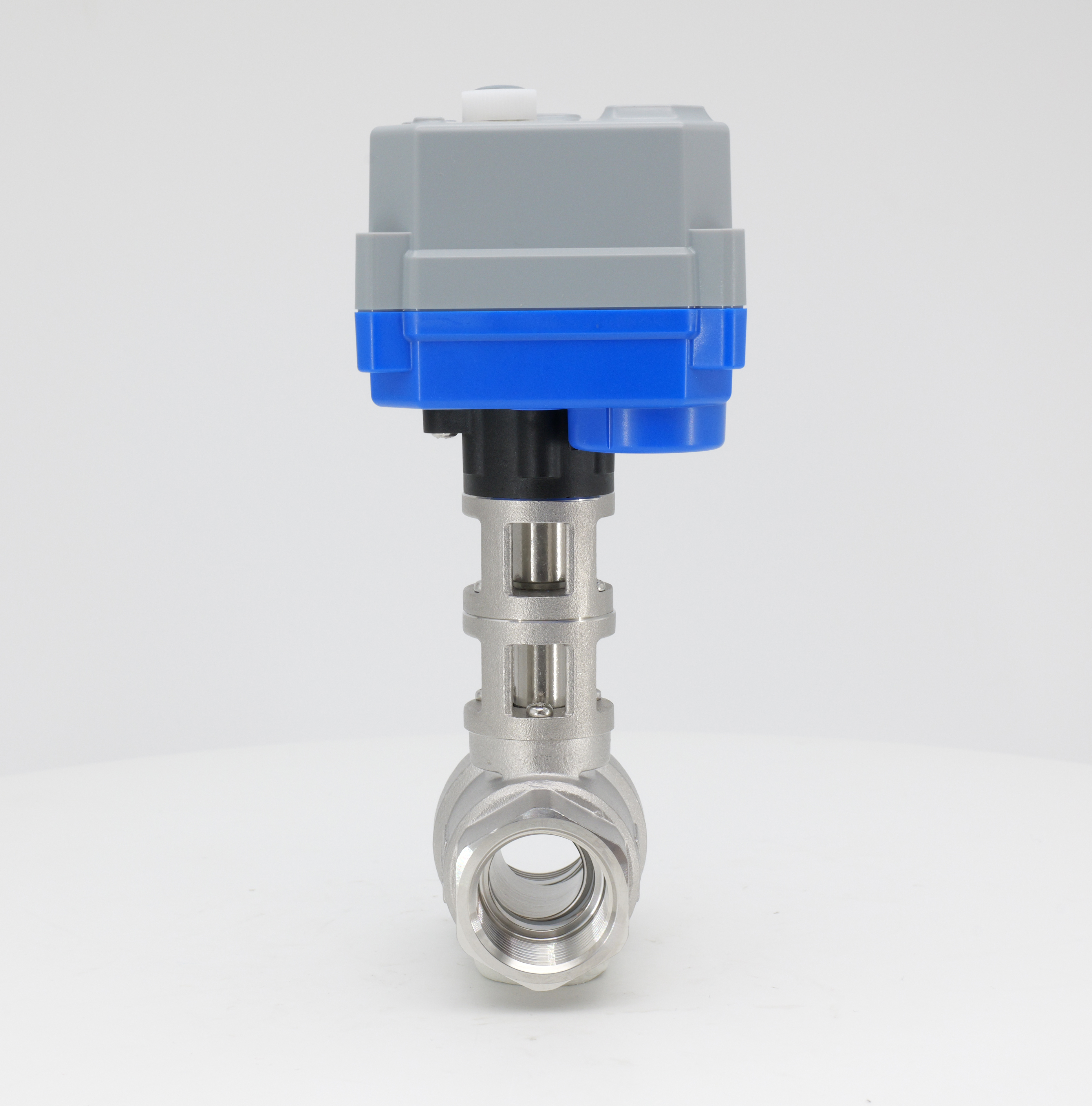

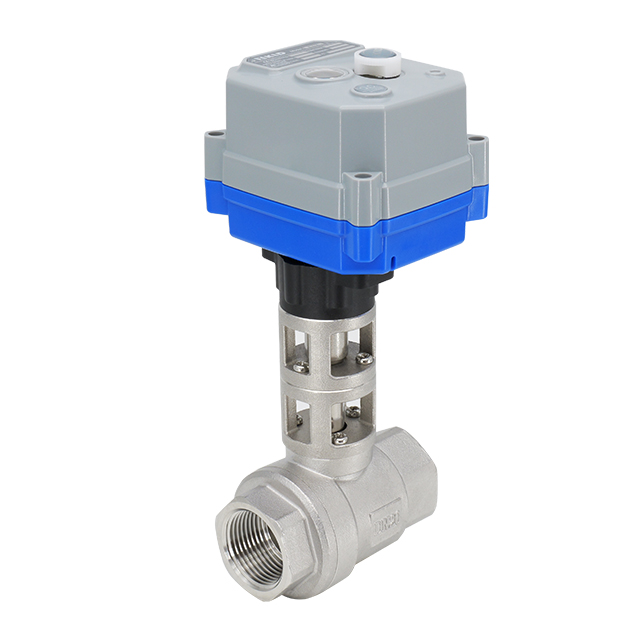

Beschreibung
Der motorisierte Hochtemperatur-2-Wege-Kugelhahn KLD30S/SJ mit vollem Durchgang (erhöhte Ausführung) ist für eine maximale Betriebstemperatur von 180 °C ausgelegt. Erhältlich in DN8 bis DN20 mit Innengewindeanschlüssen. Ventilkörper und Oberteil sind aus vernickeltem Messing, Edelstahl 304 oder 316L. Eine wärmeisolierende Halterung aus PA66 hebt den Antrieb über das Ventilgehäuse und schützt ihn so vor Wärmeübertragung. Die Kugel ist in 304/316L oder einer speziellen verschleißfesten Option erhältlich. FPM-Dichtungen halten hohen Temperaturen stand und PTFE-Kugelsitze sorgen für eine zuverlässige Abdichtung. Eine Kupplung aus Edelstahl 304 verbindet den Ventilschaft mit dem Stellantrieb. Das 30S-Modell verfügt über ein Handrad zur Handbetätigung. Der 30SJ verzichtet bei kompakten Installationen darauf. Der Aktor kann auf eine Lebensdauer von bis zu 500.000 Zyklen aufgerüstet werden. Hergestellt unter einem ISO 9001-Qualitätsmanagementsystem.
Technische Spezifikationen
Ventiltyp: Motorisiertes Hochtemperatur-2-Wege-Kugelventil mit vollem Durchgang, erhöhte Ausführung
Größen: DN8, DN10, DN15, DN20
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mediumtemperatur: ≤180°C
Umgebungstemperatur: -20 °C bis 45 °C (anpassbar) ※1
Dieses Ventil ist für die Hochtemperatur-Flüssigkeitssteuerung in der industriellen Automatisierung, Wasseraufbereitung und Prozesserwärmung konzipiert. Das erhöhte Stellantriebsdesign mit einer wärmeisolierten Halterung schützt den Stellantrieb vor übermäßiger Hitze und sorgt so für langfristige Zuverlässigkeit. Geeignet für Heißwasser, Dampfkondensat und erhitzte Prozessmedien. Bewältigt sowohl flüssige als auch gasförmige Medien. Das Design mit vollem Anschluss minimiert den Druckabfall und sorgt so für einen effizienten Durchfluss. Verfügbar in vier Portgrößen für eine flexible Systemintegration.
※1 Eine kundenspezifische Anpassung ist für Temperaturen außerhalb des Bereichs von >45 °C oder <-20 °C möglich.
① t<-40°C, schließen Sie den Strom mindestens 15 Minuten (30 Minuten empfohlen) vor der Verwendung an. Bei höheren Umgebungstemperaturen kann sich die Aufwärmzeit verkürzen.
② t<- 40°C über einen längeren Zeitraum, schützen Sie den Stellantrieb, z. B. durch ein Heizkabel. Nicht erforderlich bei Umgebungstemperatur t ≥ -15°C.
Anwendungen
Industrielle Automatisierung und Instrumentierung
Intelligente Wassersparregler und steuerbare Endgeräte
Umweltschutz, Niedrigwasser, Wasserversorgung und -entsorgung, Wasseraufbereitung
Tabelle mit Verkabelungen und elektrischen Parametern
Ohne manuelle Überbrückung 【30SJ】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2a | |
| DC12V | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1a | ||
| DC24V | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 7W | ≤ 10 mA | 10 ± 5 mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3a | |
| DC12V | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2a | ||
| DC24V | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1a | ||
Mit manueller Überbrückung 【30S】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2a | |
| AC/DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1a | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2a | |
| AC/DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2a | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1a | |
Hohe Geschwindigkeit
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B3(J) BD3(J | DC24V | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2a | |
KT2(J) KT32(J) | DC24V | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3a | |
※2 Spezifikationen für externe flinke Sicherungen: Nennstrom ≥ 2-5 mal der max. Nennstrom eines einzelnen Motorventils. Bei mehreren parallel geschalteten Ventilen sollte der Sicherungswert entsprechend den tatsächlichen Anforderungen erhöht werden.
Hinweise: Für die Fail-Safe-Funktion wählen Sie bitte die Steuerung der KT-Serie. Die oben aufgeführten Parameter sind Standard. Für weitere Einzelheiten wenden Sie sich bitte an unser Verkaufspersonal.

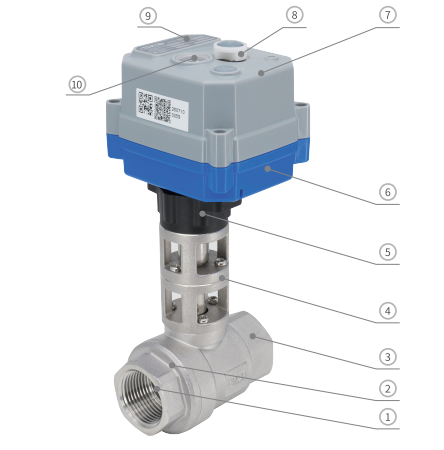

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Teil | Material | Qty |
| 1 | Ball | 304/316L/ Spezielle verschleißfeste Kugel/2507 | 1 |
| 2 | Motorhaube | Messing vernickelt/ 304/316L/2507 | 1 |
| 3 | Körper | Messing vernickelt/ 304/316L/2507 | 1 |
| 4 | Montagehalterung | 304 / 316L | 1 |
| 5 | Wärmedämmhalterung | PA66 | 1 |
| 6 | Untere Abdeckung | PC-Legierung ※3 | 1 |
| 7 | Obere Abdeckung | PC-Legierung ※3 | 1 |
| 8 | Handrad ※4 | POM | 1 |
| 9 | Etikett | PC | 1 |
| 10 | Sichtfenster | Transparenter PC | 1 |
| *1 | Kontermutter der Kabelverschraubung | PA66 | 1 |
| *2 | Stängel | Messing vernickelt / 304/316L/2507 | 1 |
| *3 | Kugelsitz ※5 | Ptfe | 2 |
| *4 | Motorhaubendichtung | FPM ※6 | 1 |
| *5 | Schaftdichtung | FPM ※6 | 1 |
| *6 | Kupplung | 304 | 1 |
※3 Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.
※4 30SJ-Serie ohne Handrad.
※ 5 Für gasförmige Medien wird verschleißfestes PTFE empfohlen.
※ 6 Andere Materialien sind anpassbar.

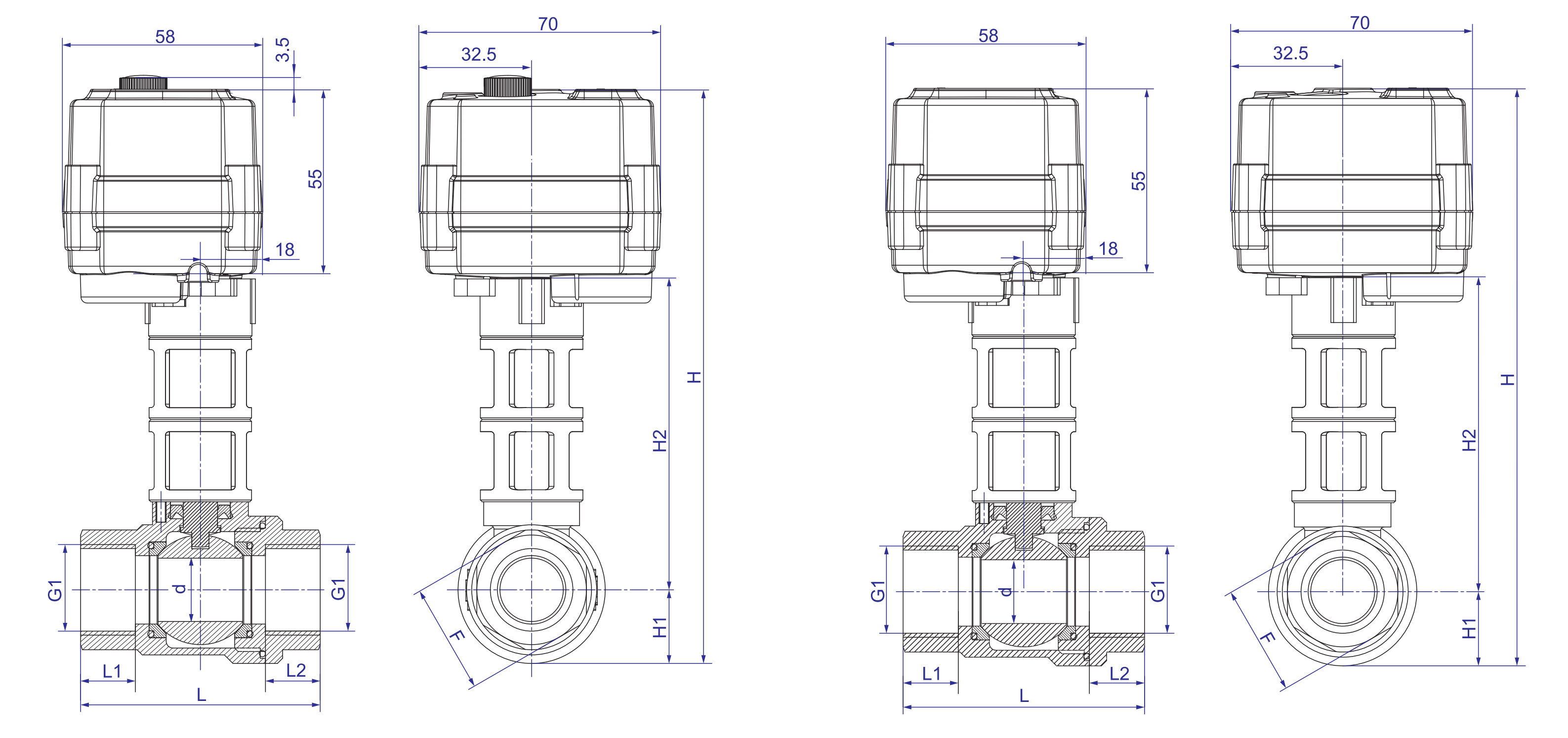

| Abmessungen-30S 【DN8-DN20】 | Abmessungen-30SJ 【DN8-DN20】 |
 | |
Abmessungen (mm)
| Körpertyp | Verbindungstyp | DN | d | L1 = L2 | L | H | H1 | H2 | F | G1 | W (kg) | |
| 30S | 30SJ | |||||||||||
| Volle Bohrung | Innengewinde | DN8 | 8 | 11.0 | 43 | 150.75 | 147.25 | 11.0 | 81.25 | 17 | G1/4 ' | - |
| DN10 | 10 | 11.5 | 50 | 153.75 | 150.25 | 12.5 | 82.75 | 20 | G3/8 ' | - | ||
| DN15 | 15 | 13.0 | 57 | 159.25 | 155.75 | 16.5 | 84.25 | 27 | G1/2 ' | - | ||
| DN20 | 20 | 16.0 | 70 | 168.75 | 165.25 | 21.5 | 88.75 | 32 | G3/4 ' | - | ||
Notiz:
1. Die Toleranzen der Teileabmessungen entsprechen GB/T 1804-2000, Klasse m.
2. Montagetoleranz: ±2 mm.
Aufmerksamkeit:
1. Aufgrund von Abweichungen von Charge zu Charge können sich die Daten geringfügig ändern. Das physische Produkt hat Vorrang. Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor!
2. Für Anwendungen mit begrenztem Einbauraum oder strengen Maßanforderungen wenden Sie sich bitte an das zuständige Vertriebspersonal.
Anweisungen zur manuellen Überschreibung
Der manuelle Betrieb muss bei ausgeschaltetem Gerät durchgeführt werden. Weitere Informationen finden Sie im Handbuch.
※ Vorbehaltlich technischer Änderungen
