Beschreibung

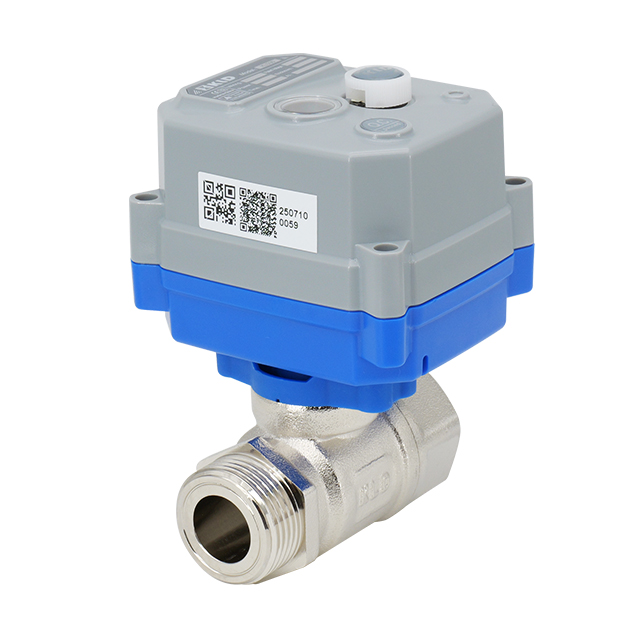

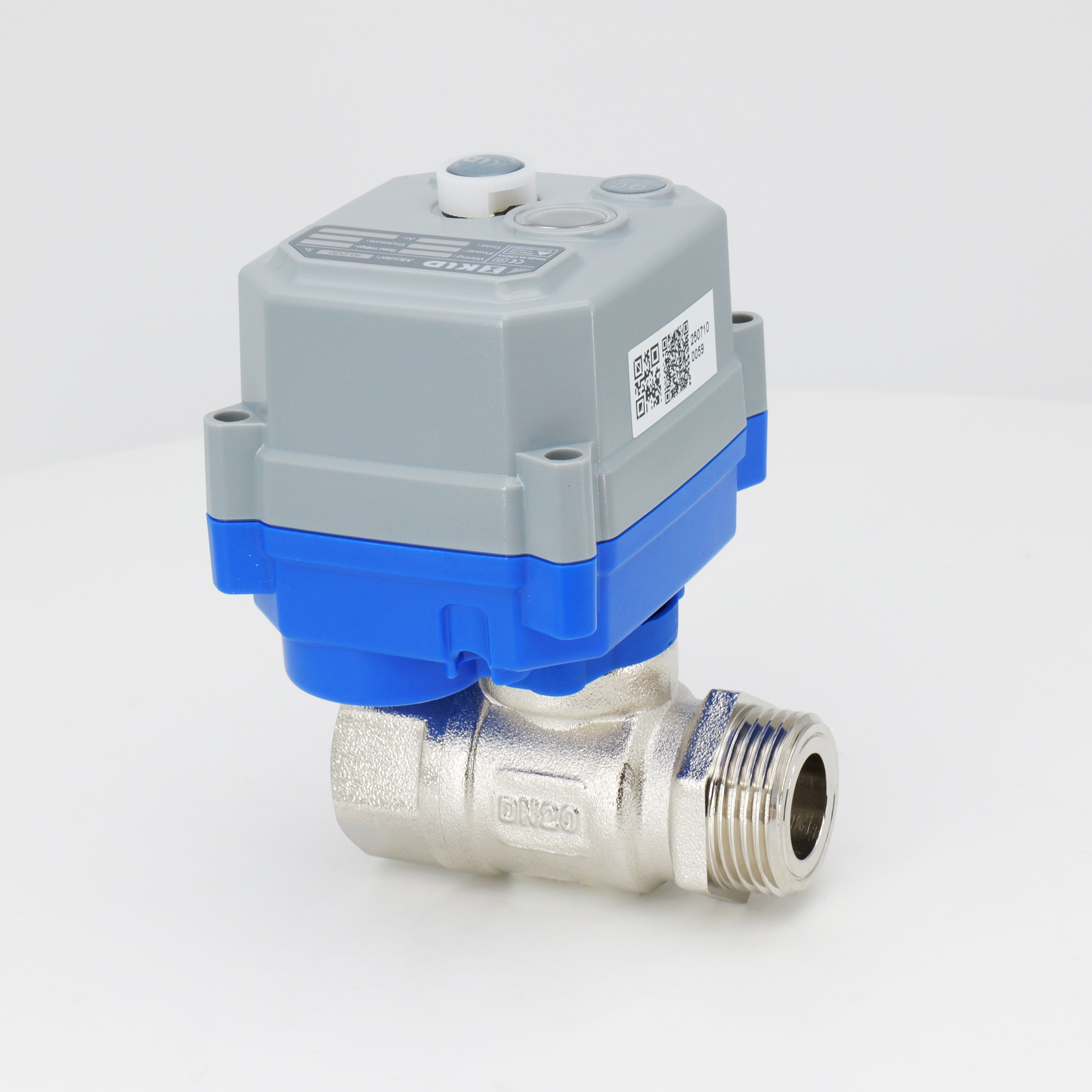

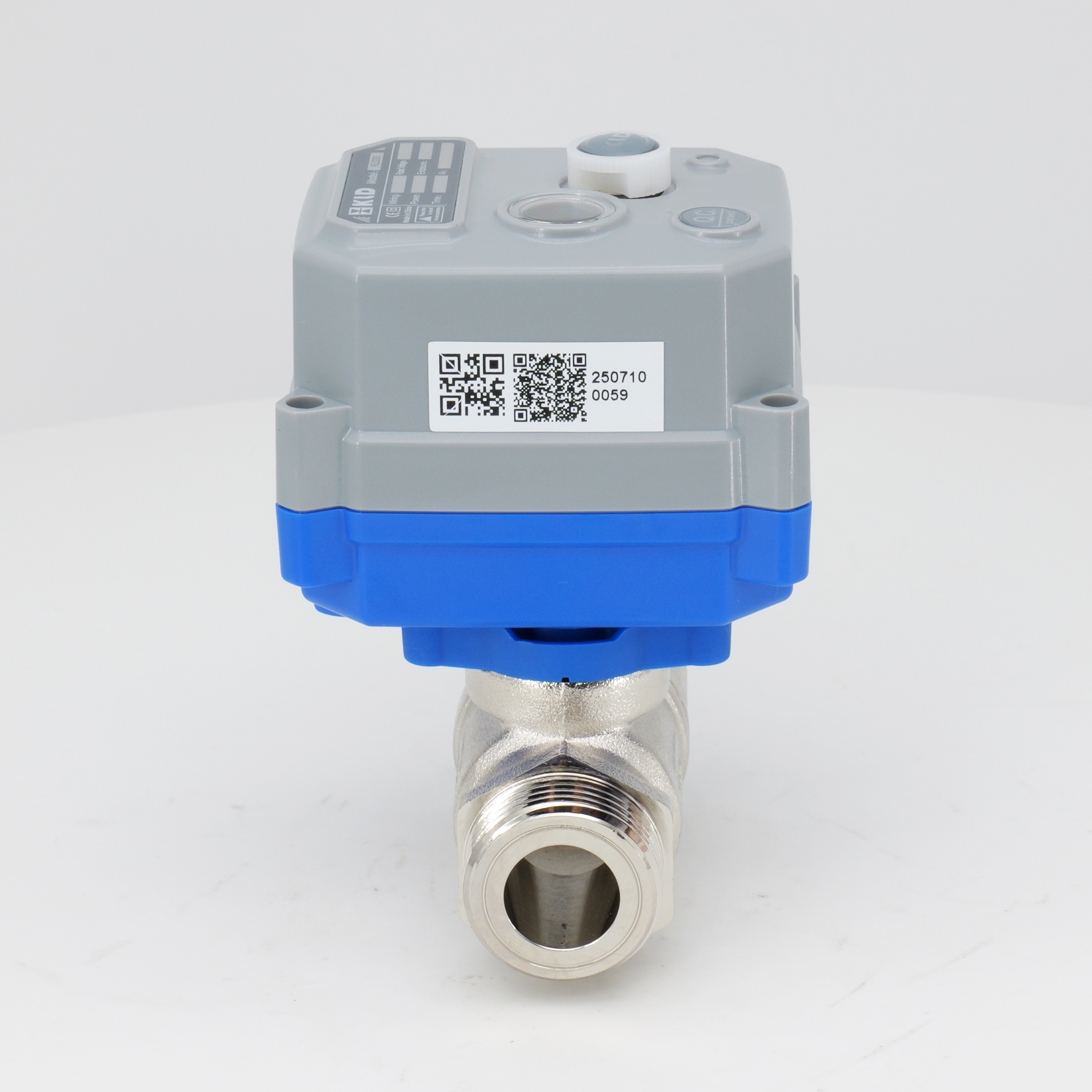

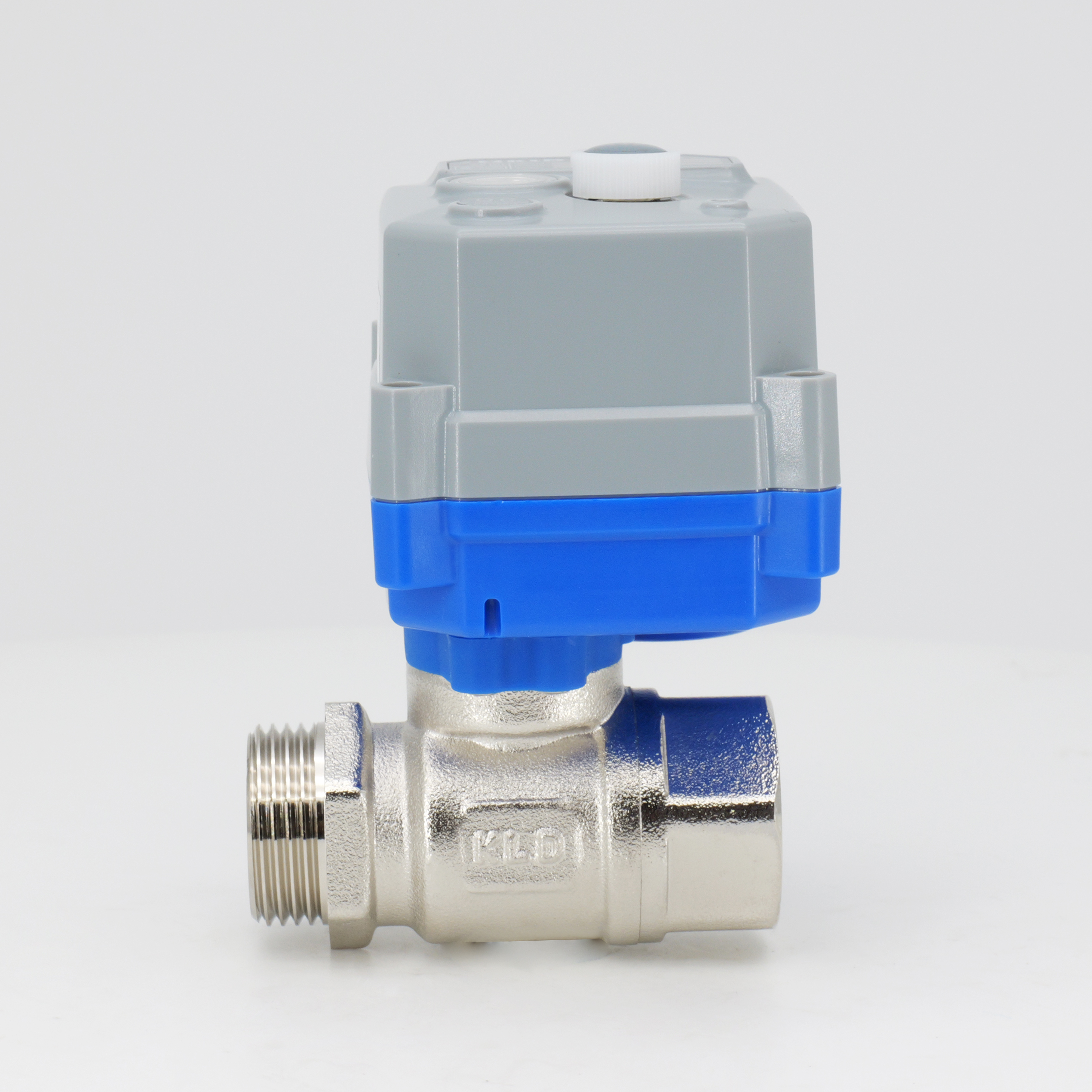

Der motorisierte 2-Wege-Kugelhahn KLD30S/SJ Normal On/Off mit reduziertem Durchgang ist mit Außen- und Innengewindeanschlüssen ausgestattet. Erhältlich in DN20, DN25 und DN32. Der Ventilkörper und die Haube bestehen aus vernickeltem Messing. Die Kugel ist aus Edelstahl 304, PPO oder einer speziellen verschleißfesten Option erhältlich. Der Schaft besteht aus Messing oder Edelstahl 304. PTFE-Kugelsitze und EPDM/NBR/FPM-Dichtungen sorgen für eine zuverlässige Abdichtung. Für DN25 ist eine Variante mit erweitertem Außen- und Innengewinde erhältlich, die zusätzliche Länge für spezifische Installationsanforderungen bietet. Das 30S-Modell verfügt über ein Handrad zur Handbetätigung. Der 30SJ verzichtet bei kompakten Installationen darauf. Der Aktor kann auf eine Lebensdauer von bis zu 500.000 Zyklen aufgerüstet werden. Für Medien bis 150°C stehen Hochtemperatur-Montagewinkel zur Verfügung. Hergestellt unter einem ISO 9001-Qualitätsmanagementsystem.
Technische Spezifikationen
Ventiltyp: 2-Wege-Kugelventil mit reduziertem Durchgang
Größen: DN20, DN25, DN32
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mediumtemperatur: 0–100 °C / 120 °C / 150 °C
Umgebungstemperatur: -20 °C bis 45 °C (anpassbar) ※1
Dieses Ventil ist für industrielle Automatisierungs-, Wasseraufbereitungs- und Flüssigkeitskontrollanwendungen konzipiert, bei denen eine direkte Inline-Verbindung bevorzugt wird. Die Außen- und Innengewindekonfiguration ermöglicht eine einfache Installation zwischen zwei Rohrabschnitten ohne zusätzliche Fittings. Das Design mit reduzierter Bohrung bietet eine wirtschaftliche Lösung für Systeme, bei denen kein Volldurchfluss erforderlich ist. Geeignet für die Wasserversorgung mit geringem Durchfluss, die Entwässerung und den Umweltschutz. Bewältigt sowohl flüssige als auch gasförmige Medien. Die erweiterte Gewindeoption bietet Flexibilität für spezielle Rohrleitungslayouts.
※1 Eine kundenspezifische Anpassung ist für Temperaturen außerhalb des Bereichs von >45 °C oder <-20 °C möglich.
① t<-40°C, schließen Sie den Strom mindestens 15 Minuten (30 Minuten empfohlen) vor der Verwendung an. Bei höheren Umgebungstemperaturen kann sich die Aufwärmzeit verkürzen.
② t<- 40°C über einen längeren Zeitraum, schützen Sie den Stellantrieb, z. B. durch ein Heizkabel. Nicht erforderlich bei Umgebungstemperatur t ≥ -15°C.
Anwendungen
Industrielle Automatisierung und Instrumentierung
Intelligente Wassersparregler und steuerbare Endgeräte
Umweltschutz, Niedrigwasser, Wasserversorgung und -entsorgung, Wasseraufbereitung
Tabelle mit Verkabelungen und elektrischen Parametern
Ohne manuelle Überbrückung 【30SJ】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2a | |
| DC12V | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1a | ||
| DC24V | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 7W | ≤ 10 mA | 10 ± 5 mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3a | |
| DC12V | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2a | ||
| DC24V | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1a | ||
Mit manueller Überbrückung 【30S】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2a | |
| AC/DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1a | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2a | |
| AC/DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2a | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1a | |
Hohe Geschwindigkeit
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B3(J) BD3(J | DC24V | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2a | |
KT2(J) KT32(J) | DC24V | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3a | |
※2 Spezifikationen für externe flinke Sicherungen: Nennstrom ≥ 2-5 mal der max. Nennstrom eines einzelnen Motorventils. Bei mehreren parallel geschalteten Ventilen sollte der Sicherungswert entsprechend den tatsächlichen Anforderungen erhöht werden.
Hinweise: Für die Fail-Safe-Funktion wählen Sie bitte die Steuerung der KT-Serie. Die oben aufgeführten Parameter sind Standard. Für weitere Einzelheiten wenden Sie sich bitte an unser Verkaufspersonal.

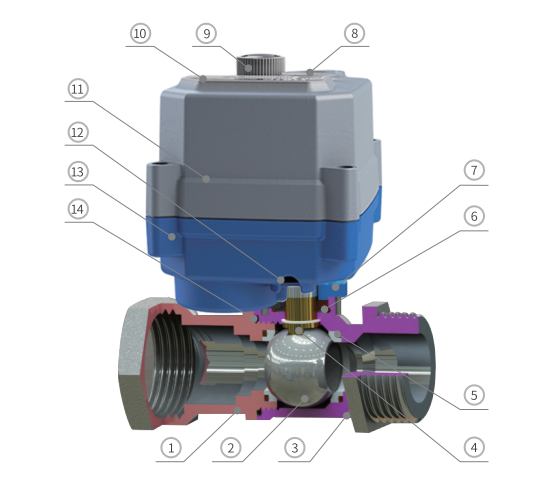

Hauptkomponentendiagramm

Hauptkomponenten
| NEIN. | Teil | Material | Qty |
| 1 | Motorhaube | Messing vernickelt | 1 |
| 2 | Ball | 304 / PPO / Spezielle verschleißfeste Kugel | 1 |
| 3 | Körper | Messing vernickelt | 1 |
| 4 | Stängel | Messing / 304 | 1 |
| 5 | Kugelsitz ※3 | Ptfe | 2 |
| 6 | Schaftdichtung | EPDM / NBR / FPM ※4 | 1 |
| 7 | Montagehalterung | PA66 | 1 |
| 8 | Sichtfenster | Transparenter PC | 1 |
| 9 | Handrad ※5 | POM | 1 |
| 10 | Etikett | PC | 1 |
| 11 | Obere Abdeckung | PC-Legierung ※6 | 1 |
| 12 | Kontermutter der Kabelverschraubung | PA66 | 1 |
| 13 | Untere Abdeckung | PC-Legierung ※6 | 1 |
| 14 | Motorhaubendichtung | EPDM / NBR / FPM ※4 | 1 |
※ 3 Für gasförmige Medien wird verschleißfestes PTFE empfohlen.
※ 4 Andere Materialien sind anpassbar.
※5 30SJ-Serie ohne Handrad.
※6 Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.

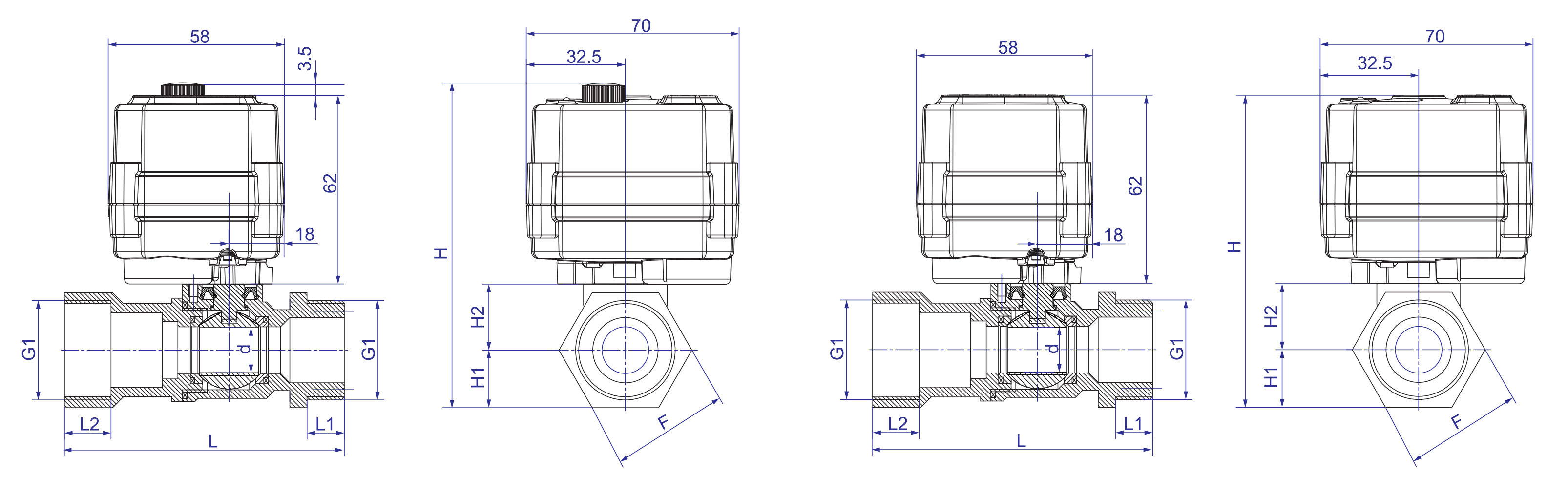

| Abmessungen-30S 【DN20-DN32】 | Abmessungen-30SJ 【DN20-DN32】 |
![]() | |
Abmessungen (mm)
| Körpertyp | Verbindungstyp | DN | d | L1 | L2 | L | H | H1 | H2 | F | G1 | Material | W (kg) | |
| 30S | 30SJ | |||||||||||||
| Reduzierter Durchgang, 2-Wege | Außen- und Innengewinde | DN20 | 14.0 | 10 | 15 | 67.5 | 103.25 | 99.75 | 16.5 | 21.25 | 28.58 | G3/4 ' | Cu | - |
| Außen- und Innengewinde | DN25 | 14.0 | 12 | 15 | 80.0 | 105.25 | 101.75 | 18.5 | 21.25 | 37.00 | G1 ' | Cu | - | |
| Erweitertes Außen- und Innengewinde | DN25 | 14.0 | 12 | 15 | 90.0 | 105.25 | 101.75 | 18.5 | 21.25 | 37.00 | G1 ' | Cu | - | |
| Außen- und Innengewinde | DN32 | 18.5 | 20 | 13 | 85.0 | 114.25 | 110.75 | 24.0 | 24.75 | 48.00 | G1-1/4 ' | Cu | - | |
Notiz:
1. Die Toleranzen der Teileabmessungen entsprechen GB/T 1804-2000, Klasse m.
2. Montagetoleranz: ±2 mm.
3. Optionale Anschlussgewinde: NPT, G usw. Bitte bei Bestellung angeben.
4. Für Mediumstemperaturen von 100°C bis 150°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 33 mm.
5. Für Mediumstemperaturen von 150°C bis 200°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 56 mm.
Aufmerksamkeit:
1. Aufgrund von Abweichungen von Charge zu Charge können sich die Daten geringfügig ändern. Das physische Produkt hat Vorrang. Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor!
2. Für Anwendungen mit begrenztem Einbauraum oder strengen Maßanforderungen wenden Sie sich bitte an das zuständige Vertriebspersonal.

Anweisungen zur manuellen Überschreibung
Der manuelle Betrieb muss bei ausgeschaltetem Gerät durchgeführt werden. Weitere Informationen finden Sie im Handbuch.
※ Vorbehaltlich technischer Änderungen
