Motorisierte Kugelventile: Was sie sind und wie sie funktionieren

Einführung

In modernen Fluidkontrollsystemen spielt die Automatisierung eine entscheidende Rolle bei der Verbesserung der Effizienz, Genauigkeit und Sicherheit. Innerne motorisierte Kugelventile sind eine der am häufigsten verwendeten Automatisierungsventile.

Diese Geräte kombinieren das einfache und dennoch effektive Design eines herkömmlichen Ballventils mit einem Elektromotor -Aktuator, der den Öffnungs- und Schließprozess automatisiert. Von HLK -Systemen über Wasseraufbereitungsanlagen und industrielle Prozesskontrolle werden motorisierte Kugelventile für ihre Zuverlässigkeit, Präzision und Anpassungsfähigkeit ausgewählt.

Dieser Artikel enthält eine detaillierte Einführung in die motorisierten Kugelventile und wie sie funktionieren , und erläutert gleichzeitig ihre wichtigsten Funktionen, Vorteile, Anwendungen und Überlegungen bei der Auswahl. Am Ende haben Sie ein tiefes Verständnis dieser Ventile und wie sie auf Ihr spezifisches System angewendet werden können.

Was ist ein motorisiertes Kugelventil?

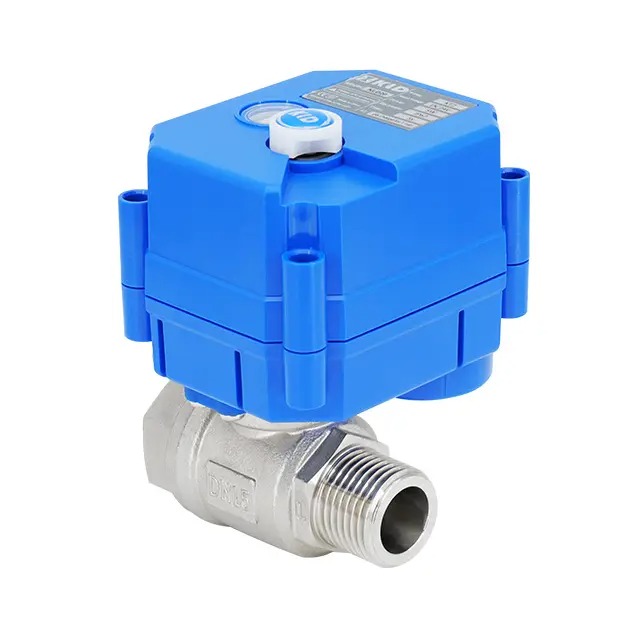

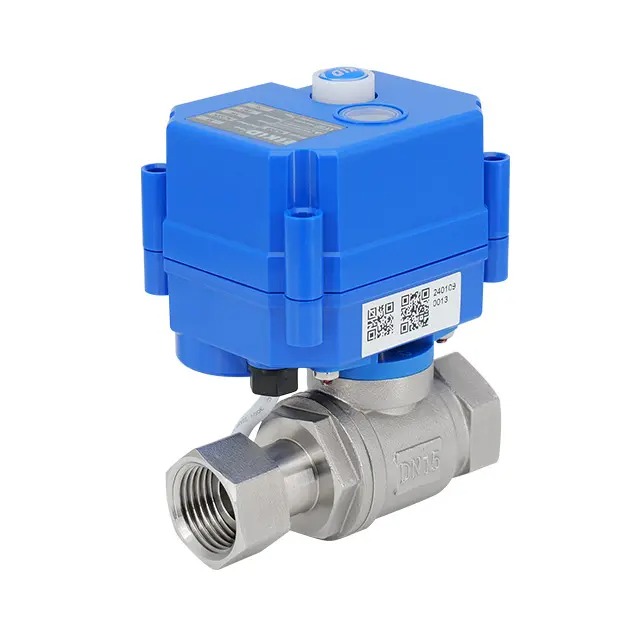

Ein motorisiertes Kugelventil ist eine Art Vierteldrehventil, bei dem ein Elektromotor mit einem Loch durch seine Mitte gedreht wird. Wenn sie mit der Rohrleitung ausgerichtet sind, fließt die Flüssigkeit frei; Wenn 90 Grad gedreht werden, ist der Durchgang blockiert. Im Gegensatz zu manuellen Kugelventilen, für die menschliche Eingriffe erfordern, automatisieren motorisierte Versionen diesen Vorgang, um Fernbedienung, programmierbare Integration und präzises Timing zu ermöglichen.

Manchmal werden sie als bezeichnet elektrische Kugelventile oder betätigte Kugelventile und bestehen typischerweise aus zwei Hauptteilen:

1. Der Ballventilkörper - wo der Fluss gesteuert wird.

2. Der elektrische Aktuator - ein motorisiertes Gerät, das oben auf dem Ventil montiert ist und eine automatisierte Rotation bietet.

Diese Kombination erstellt eine vielseitige Lösung für Anwendungen, für die häufige oder automatisierte Absperrung, Durchflussschaltung oder Systemintegration erforderlich ist.

Wie funktioniert ein motorisiertes Kugelventil?

Der Betrieb eines motorisierten Kugelventils kann in drei Stufen zusammengefasst werden: Signaleingang, motorische Betätigung und Ventilpositionskontrolle.

1. Signaleingang - Ein elektrisches Signal (AC oder DC, abhängig vom Design) wird von einem Controller, Schalter oder Sensor gesendet.

2. Motorbetätigung - Der Motor im Inneren des Aktuators wandelt elektrische Energie in ein mechanisches Drehmoment um und dreht den Stiel und die Kugel des Ventils.

3. Ventilpositionierung - Abhängig vom Typ kann das Ventil als:

• EIN/AUS (Zweiposition): Der Ball ist entweder vollständig geöffnet oder vollständig geschlossen.

• Modulation (Proportional Control): Das Ventil öffnet sich in unterschiedlichem Maße basierend auf der Signalstärke und ermöglicht eine präzise Durchflussregelung.

Ein integriertes Getriebe reduziert häufig die Motordrehzahl und erhöht das Drehmoment, um einen reibungslosen Betrieb zu gewährleisten und die Beschädigungen des Ventilsitzes zu verhindern. Einige Konstruktionen umfassen Limitschalter, um den Motor zu stoppen, sobald die gewünschte Position erreicht ist.

Tabelle: Vergleich von motorisierten Kugelventilen ein/ aus Modulierende motorisierte Kugelventile.

Schlüsselkomponenten eines motorisierten Kugelventils

Um besser zu verstehen, wie diese Ventile funktionieren, brechen wir ihre wesentlichen Komponenten auf:

• Ventilkörper: In der Regel aus Messing, Edelstahl oder PVC bestehen, abhängig von dem behandelten Medium.

• Kugel und Sitz: Die Präzisionsmaschine dreht sich in Teflon- oder Elastomer-Sitzen zur Versiegelung von Lecksaugen.

• STEM: Verbindet den Ball mit dem Aktuator.

• Aktuatorgehäuse: Umhüllt den Elektromotor, die Zahnräder und die Elektronik.

• Getriebe: Reduziert die Motordrehzahl und erhöht das Drehmoment.

• Limitschalter oder Sensoren: Erkennen Sie die Ventilposition und stoppen Sie den Motor, wenn Grenzwerte erreicht sind.

Diese Komponenten arbeiten in Harmonie, um eine zuverlässige, automatisierte Durchflussregelung mit minimaler Bedienerbeteiligung zu liefern.

Vorteile der Verwendung eines motorisierten Kugelventils

Motorisierte Kugelventile bieten im Vergleich zu herkömmlichen manuellen oder Magnetventilen mehrere Vorteile.

1. Automatisierung und Fernbedienung - Es ist keine manuelle Intervention erforderlich. Sie können von Sensoren, Timern oder Gebäudemanagementsystemen gesteuert werden.

2. Energieeffizienz - Sobald das Ventil seine Position erreicht, verbrauchen die meisten Designs wenig bis gar keine Leistung.

3. Haltbarkeit - Kugelventile haben von Natur aus einen geringen Verschleiß und eine hervorragende Versiegelungsleistung.

4. Vielseitigkeit - erhältlich in einer Vielzahl von Größen, Materialien und Spannungsoptionen.

5. Präzisionskontrolle -Modulationsversionen ermöglichen eine fein abgestimmte Regulation.

6. Sicherheit und Zuverlässigkeit - ideal für Notfallabschlüsse und gefährliche Umgebungen.

Tabelle: Vergleich der motorisierten Kugellventile ein/aus dem/aus modulierenden motorisierten Kugelventilen

Häufige Anwendungen von motorisierten Kugelventilen

Motorisierte Kugelventile werden aufgrund ihrer Zuverlässigkeit und Anpassungsfähigkeit in allen Branchen weit verbreitet. Einige wichtige Anwendungen umfassen:

• HLK -Systeme: Zur Steuerung gekühltes Wasser, heißes Wasser oder Glykolschleifen.

• Wasseraufbereitung: Automatisierte Absperr- und Durchflusswechsel in Reinigungs- und Verteilungssystemen.

• Bewässerung: Fern- oder automatisierte Steuerung für eine effiziente Wasserverteilung.

• Chemische Verarbeitung: Umgang mit aggressiven oder korrosiven Flüssigkeiten sicher.

• Lebensmittel und Getränke: Edelstahlventile für die Prozesskontrolle.

• Öl und Gas: automatisierte Absperrung von Pipelines und Sicherheitssystemen.

Ihre Flexibilität macht sie geeignet, wo die automatisierte Flüssigkeitskontrolle von wesentlicher Bedeutung ist.

Auswahl des richtigen motorisierten Kugelventils

Bei der Auswahl eines motorisierten Kugelventils sollten mehrere Faktoren bewertet werden:

1. Materialkompatibilität - Übereinstimmung mit Ventilkörpermaterial (Messing, Edelstahl, PVC) mit den Medien.

2. Größen- und Durchflussanforderungen - Gewährleisten Sie den geeigneten Durchmesser für die gewünschte Durchflussrate.

3. Spannung und Stromversorgung - Wählen Sie zwischen Wechselstrom (24 V, 110 V, 220 V) oder DC (5 V, 12 V, 24 V)

4. Steuertyp - Entscheiden Sie zwischen Ein/Aus- oder Modulation des Betriebs.

5. Umwelt - Berücksichtigen Sie die IP -Bewertung für Outdoor- oder Nassbedingungen.

6. Arbeitszyklus - Für den häufigen Betrieb wählen Sie die für kontinuierlichen Pflicht bewerteten Aktuatoren aus.

Beispielauswahlszenario:
Für ein Gewächshaus -Bewässerungssystem wäre ein 24 -V -DC -PVC -motorisierter Ballventil aufgrund von Korrosionswiderstand, niedriger Spannungssicherheit und automatisierter Integration in ein Feuchtigkeitssensorsystem ideal.

Wartungs- und Fehlerbehebungstipps

Motorisierte Kugelventile erfordern relativ geringe Wartung, aber regelmäßige Inspektion verbessert die Lebensdauer.

• Routineprüfungen: Überprüfen Sie die Verkabelung, den Aktuatorgehäuse und die Ventildichtungen regelmäßig.

• Schmierung: Die meisten Kugelventile sind selbstschmierend, aber die Anleitung für die Hersteller überprüfen.

• Reinigung: Entfernen Sie Trümmer oder Skalierung von Ventilsitzen, wenn Leckagen auftritt.

• Testen: Fahren Sie das Ventil gelegentlich, um das Kleben zu verhindern.

• Fehlerbehebung gemeinsame Probleme:

• Keine Reaktion → Stromversorgung und Verkabelung prüfen.

• Langsame Betätigung → Mögliche niedrige Spannung oder Getriebekleidung.

• Leckage → Dichtungen überprüfen oder Ventilsitze ersetzen.

Durch die Anwendung dieser Praktiken können motorisierte Kugelventile jahrelang mit minimaler Intervention zuverlässig bleiben.

Abschluss

Ein motorisiertes Kugelventil ist mehr als nur ein automatisiertes Absperrgerät - es ist eine vielseitige und effiziente Lösung für eine präzise Flüssigkeitsregelung in mehreren Branchen. Wenn Sie verstehen, was sie sind, wie sie funktionieren und wie sie das richtige Modell auswählen, können Unternehmen und Systemdesigner die Leistung optimieren, Energie sparen und die Zuverlässigkeit verbessern. Ob in HLK, Bewässerung oder industrieller Automatisierung, diese Ventile beweisen weiterhin ihren Wert im modernen Ingenieurwesen.

FAQ

1. Was ist der Hauptunterschied zwischen einem motorisierten Kugelventil und einem Magnetventil?
Ein motorisiertes Kugelventil verwendet einen Elektromotor für die Betätigung und kann in Position bleiben, ohne Energie zu verbrauchen, während ein Magnetventil auf einer elektromagnetischen Spule basiert und typischerweise kontinuierliche Leistung erfordert.

2. Kann ein motorisiertes Kugelventil den Fluss regulieren, oder ist es nur zur Ein/Aus -Steuerung?
Beide Optionen existieren. Standardmodelle liefern eine Ein/Aus -Steuerung, während modulierte motorisierte Kugelventile eine präzise Durchflussregelung ermöglichen.

3.. Sind motorisierte Kugelventile für den Außengebrauch geeignet?
Ja, wenn der Aktuator eine ordnungsgemäße IP -Bewertung für Staub und Wasserbeständigkeit hat. Gleichen Sie immer die Umgebung mit der Schutzbewertung des Ventils an.

4. Wie lange dauern motorisierte Kugelventile?
Mit der richtigen Materialauswahl und der regelmäßigen Wartung können sie viele Jahre dauern, die oft über 50.000 Zyklen liegen.

5. Welche Leistungsoptionen stehen für motorisierte Kugelventile zur Verfügung?

Sie sind häufig in 12 -V -DC-, 24 -V -DC-, 24 -V -Wechselstrom-, 110 -V -Wechselstrom- und 220 -V -Wechselstromversionen erhältlich, abhängig von den Systemanforderungen.
