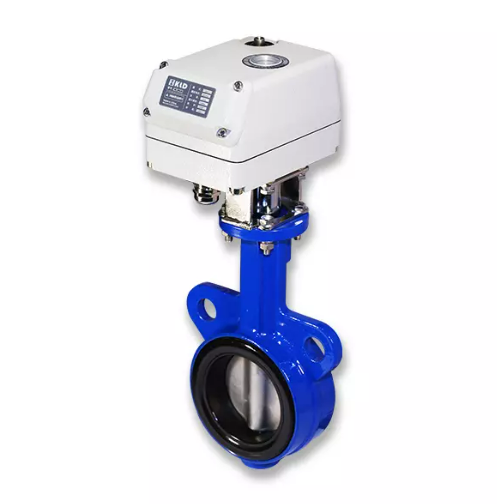

Elektrische Absperrklappen sind für eine präzise Flüssigkeitssteuerung unerlässlich. Diese Ventile kombinieren traditionelle Schmetterlingsdesigns mit modernen elektrischen Stellantrieben. Sie bieten eine effiziente und zuverlässige Lösung für verschiedene Branchen.
In diesem Artikel werden wir untersuchen, was eine elektrische Absperrklappe ist, wie sie funktioniert und welche Vorteile sie bietet. Außerdem erfahren Sie mehr über seine Komponenten und Anwendungen in verschiedenen Branchen.
Der Ventilkörper ist das Hauptbauteil der elektrischen Absperrklappe und für den Anschluss des Ventils an die Rohrleitung verantwortlich. Das für den Ventilkörper verwendete Material variiert je nach den Anforderungen der Anwendung. Zu den gängigen Materialien gehören Sphäroguss, Edelstahl und Kohlenstoffstahl. Die Wahl des Materials ist von entscheidender Bedeutung, da es den spezifischen Druck-, Temperatur- und chemischen Bedingungen des Systems, in das das Ventil eingebaut wird, standhalten muss. Der Ventilkörper beherbergt die internen Komponenten wie Ventilteller, Stellantrieb und Dichtungen und stellt sicher, dass diese Teile sicher enthalten sind und effizient in der Rohrleitung arbeiten.
Der Ventilteller, oft auch „Schmetterling“ genannt, ist das rotierende Element im Ventilkörper, das den Flüssigkeitsfluss steuert. Wenn das Ventil vollständig geöffnet ist, richtet sich die Scheibe parallel zum Strömungsweg aus und ermöglicht so einen maximalen Durchfluss. Wenn das Ventil geschlossen ist, dreht sich die Scheibe um 90 Grad, um den Durchfluss zu blockieren. Die Scheibe besteht je nach Art der Flüssigkeit und der Betriebsumgebung aus Materialien wie Edelstahl, Aluminiumbronze oder Sphäroguss. Die Wahl des Materials für die Scheibe gewährleistet Haltbarkeit, Korrosionsbeständigkeit und minimalen Verschleiß, was zur langen Lebensdauer des Ventils beiträgt.
Der elektrische Antrieb ist die treibende Kraft hinter dem Betrieb einer elektrischen Absperrklappe. Es wandelt elektrische Energie in mechanische Bewegung um und ermöglicht so eine präzise Steuerung der Ventilposition. Elektrische Stellantriebe sind in verschiedenen Ausführungen erhältlich, beispielsweise mit Wechsel- oder Gleichstromantrieb, und können in Ein/Aus-Stellantriebe oder modulierende Stellantriebe eingeteilt werden. Der Ein/Aus-Stellantrieb ist für eine einfache Öffnungs-/Schließfunktion ausgelegt, während der modulierende Stellantrieb eine präzisere Durchflussregelung ermöglicht, was ihn ideal für Anwendungen macht, die variable Durchflussraten erfordern. Die Aufgabe des Stellantriebs besteht darin, den Ventilschaft zu drehen, der wiederum die Klappenscheibe in die gewünschte Position bewegt und so eine genaue Regulierung des Flüssigkeitsflusses gewährleistet.
Rückkopplungsmechanismen in elektrischen Absperrklappen spielen eine entscheidende Rolle bei der Bereitstellung von Echtzeitdaten über die Ventilposition und gewährleisten so einen genauen und zuverlässigen Betrieb. Bei diesen Systemen handelt es sich typischerweise um Positionssensoren oder andere Überwachungstools, die Rückmeldungen an ein Steuerungssystem senden. Dadurch können Bediener die genaue Position des Ventils überprüfen und bei Bedarf Anpassungen vornehmen. Die Integration von Feedbacksystemen ermöglicht die Automatisierung des Ventilbetriebs und erleichtert so die Fernüberwachung und -steuerung. Diese Funktion ist besonders wertvoll in großen Industrieanlagen, in denen ein manueller Eingriff unpraktisch ist und die Sicherheit an erster Stelle steht.
Komponente | Beschreibung | Funktion |
Ventilkörper | Hergestellt aus Sphäroguss, Edelstahl usw. | Verbindet das Ventil mit der Rohrleitung und beherbergt interne Teile. |
Ventilscheibe | Kreisförmige Metallscheibe | Steuert den Flüssigkeitsfluss durch Drehen, um das Ventil zu öffnen oder zu schließen. |
Elektrischer Aktuator | Elektromotor mit Untersetzungsgetriebe | Treibt den Ventilschaft an, um den Ventilteller zu drehen. |
Feedback-Mechanismus | Sensoren und Überwachungssysteme | Bietet Echtzeitdaten zur Ventilposition für eine präzise Steuerung. |
Der Betrieb einer elektrischen Absperrklappe beginnt, wenn der elektrische Stellantrieb ein Steuersignal empfängt, typischerweise von einem zentralen Steuersystem. Der Antrieb dreht dann den Ventilschaft, der mit der Klappenscheibe verbunden ist. Wenn der Aktuator den Schaft dreht, bewegt sich die Scheibe zwischen der offenen und der geschlossenen Position, oder sie kann zur Teilflussregulierung auf Zwischenpositionen eingestellt werden. Das Ventil arbeitet mit einer Vierteldrehung und ermöglicht so ein schnelles Öffnen oder Schließen, was besonders in Systemen von Vorteil ist, die schnelle Reaktionszeiten erfordern. Aufgrund dieser einfachen, aber effektiven Bedienung eignet sich die elektrische Absperrklappe sowohl für die Ein/Aus- als auch für die modulierende Steuerung.
Elektrische Aktuatoren funktionieren, indem sie elektrische Energie in mechanische Bewegung umwandeln. Es treibt den Ventilschaft an, der wiederum die Klappenscheibe dreht. Dieser Prozess ist äußerst effizient, da er eine präzise Positionierung des Ventils ermöglicht und so eine genaue Durchflussregelung gewährleistet. Der Betätigungsmechanismus umfasst typischerweise einen Elektromotor, ein Untersetzungsgetriebe und eine Welle, die mit dem Ventilschaft verbunden ist. Bei Ein/Aus-Aktuatoren bewegt der Motor die Scheibe zwischen der vollständig geöffneten und der vollständig geschlossenen Position. Bei modulierenden Stellantrieben kann der Motor die Scheibe in Zwischenpositionen verstellen, was eine feine Steuerung der Durchflussmenge ermöglicht.
Einer der Hauptvorteile elektrischer Absperrklappen ist ihre Fähigkeit, sich nahtlos in automatisierte Steuerungssysteme zu integrieren. Elektrische Stellantriebe sorgen für eine präzise Steuerung und ermöglichen eine ferngesteuerte oder automatische Einstellung der Ventile, ohne dass eine manuelle Bedienung erforderlich ist. Dies reduziert den Arbeitsaufwand und erhöht die betriebliche Effizienz. Darüber hinaus ist der elektrische Betrieb im Vergleich zu pneumatischen oder hydraulischen Systemen energieeffizienter, da elektrische Aktuatoren normalerweise weniger Strom verbrauchen. Die Möglichkeit, die Position des Ventils fein abzustimmen, ermöglicht auch eine bessere Durchflussregulierung, was bei Anwendungen, bei denen die Aufrechterhaltung bestimmter Durchflussraten von entscheidender Bedeutung ist, von entscheidender Bedeutung ist.
Elektrische Absperrklappen sind mit zwei Hauptantriebstypen erhältlich: Ein/Aus-Typ und modulierender Typ. Der Ein/Aus-Antrieb ist für eine einfache Ein/Aus-Steuerung konzipiert und eignet sich daher ideal für Anwendungen, bei denen das Ventil nur vollständig geöffnet oder vollständig geschlossen sein muss. Dieser Aktuatortyp ist kostengünstig und einfach zu bedienen. Andererseits bieten modulierende Stellantriebe eine präzisere Steuerung, sodass das Ventil in jede Position zwischen vollständig geöffnet und vollständig geschlossen eingestellt werden kann. Diese Funktion ist besonders nützlich in Systemen, die eine genaue Durchflussmodulation erfordern, beispielsweise in der chemischen Verarbeitung oder in HVAC-Systemen.
Elektrische Absperrklappen sind in verschiedenen Materialien erhältlich, um unterschiedlichen Anwendungsanforderungen gerecht zu werden. Die Materialauswahl für Ventilkörper, Teller und Sitz ist entscheidend für die Gewährleistung der Haltbarkeit und Leistung des Ventils in anspruchsvollen Umgebungen. Edelstahl ist aufgrund seiner Korrosionsbeständigkeit eine beliebte Wahl und eignet sich daher ideal für Anwendungen mit aggressiven Chemikalien oder hohen Temperaturen. Sphäroguss wird häufig aufgrund seiner Festigkeit und Kosteneffizienz verwendet, während Kunststoffoptionen wie PVC oder CPVC aufgrund ihrer Beständigkeit gegenüber korrosiven Flüssigkeiten ausgewählt werden. Die Wahl des Materials muss auf die spezifischen Anforderungen des Systems abgestimmt sein, einschließlich Flüssigkeitstyp, Druck und Temperatur.
Es gibt verschiedene Verbindungsarten, wie zum Beispiel Wafer-, Laschen- und Flanschverbindungen. Jeder Typ hat je nach Installationsanforderungen seine Vorteile. Zwischenflanschventile sind kompakt und einfach zwischen zwei Flanschen zu installieren, wodurch sie sich ideal für Anwendungen mit begrenztem Platzangebot eignen. Laschenventile verfügen über Gewindelaschen, die ein einfaches Entfernen des Ventils aus der Rohrleitung ermöglichen, ohne das restliche System zu beeinträchtigen, wodurch sie für den Einsatz in Sackgassen geeignet sind. Flanschventile bieten eine sicherere Verbindung und sorgen für eine höhere Stabilität bei Hochdruckanwendungen, erfordern jedoch mehr Platz und Installationsaufwand.
Aktuatortyp | Funktion | Anwendung |
EIN/AUS-Typ | Bietet eine einfache Ein-/Aus-Steuerung. | Geeignet für Anwendungen, bei denen das Ventil vollständig geöffnet oder vollständig geschlossen ist. |
Modulierend | Bietet eine präzise Kontrolle der Ventilposition. | Ideal für Systeme, die eine variable Durchflussregelung erfordern. |
Explosionsgeschützt | Entwickelt für sicheres Arbeiten in gefährlichen Umgebungen. | Wird in Umgebungen mit brennbaren Gasen oder Staub verwendet. |
Elektrische Absperrklappen sind aufgrund ihres niedrigen Drehmomentbetriebs äußerst energieeffizient. Der elektrische Stellantrieb sorgt für ein schnelles Öffnen und Schließen des Ventils, was in Systemen, die schnelle Reaktionszeiten erfordern, wie z. B. Notabsperrventile oder Prozesse, die häufige Zyklen erfordern, von entscheidender Bedeutung ist. Die Effizienz des Elektrobetriebs reduziert den Gesamtenergieverbrauch und trägt so zu niedrigeren Betriebskosten bei.
Eines der herausragenden Merkmale elektrischer Absperrklappen ist ihre Fähigkeit, über automatisierte Systeme ferngesteuert zu werden. Dadurch entfällt die Notwendigkeit einer manuellen Bedienung, wodurch die Arbeitskosten gesenkt und menschliche Fehler minimiert werden. Durch die Integration von Feedbacksystemen können Bediener außerdem die Leistung des Ventils in Echtzeit überwachen und so einen optimalen Betrieb und Sicherheit gewährleisten. Der Fernbetrieb ist besonders in gefährlichen oder schwer zugänglichen Umgebungen von Vorteil, da er eine Steuerung ermöglicht, ohne das Personal potenziellen Risiken auszusetzen.
Elektrische Absperrklappen sind auf Langlebigkeit ausgelegt und bestehen aus hochwertigen Materialien, die den härtesten Bedingungen standhalten. Der Ventilkörper und die Ventilscheibe sind verschleiß- und korrosionsbeständig und gewährleisten so langfristige Zuverlässigkeit und minimalen Wartungsaufwand. Die Einfachheit des Ventildesigns trägt auch zu seiner Langlebigkeit bei, da weniger bewegliche Teile weniger Ausfallmöglichkeiten bedeuten.
Elektrische Absperrklappen erfordern aufgrund ihres einfachen Designs und des Fehlens komplexer mechanischer Komponenten nur minimale Wartung. Der elektrische Stellantrieb ist so konzipiert, dass er mit minimalem Verschleiß arbeitet, wodurch die Wartungshäufigkeit und Ausfallzeiten reduziert werden. Darüber hinaus ermöglicht der modulare Aufbau elektrischer Absperrklappen eine einfache Wartung und einen einfachen Austausch, was zu niedrigeren Lebenszykluskosten und einer höheren Betriebseffizienz beiträgt.

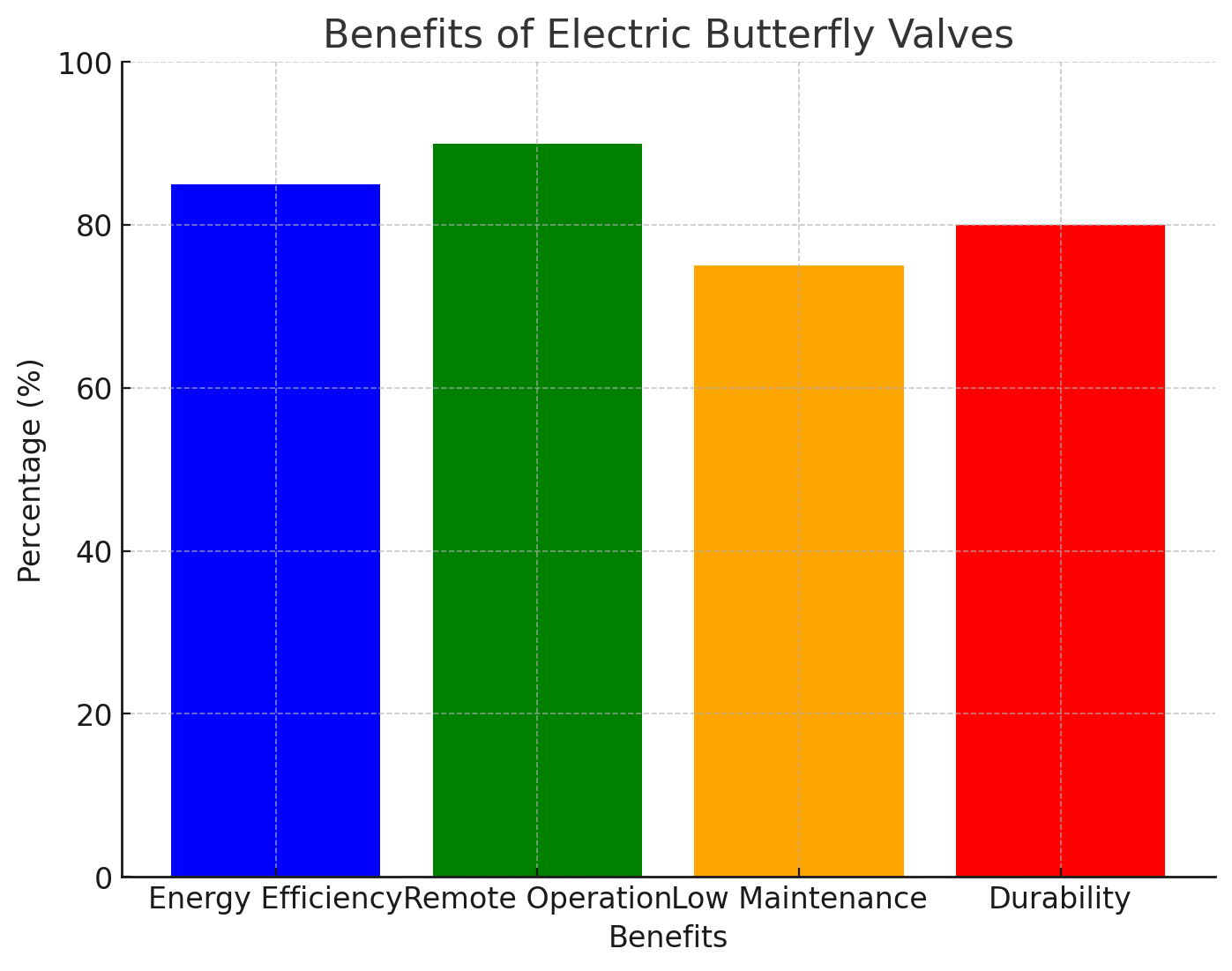

Nutzen | Beschreibung |
Energieeffizienz | Elektrische Antriebe verbrauchen weniger Strom und senken so die Energiekosten. |
Fernbedienung | Ermöglicht die Steuerung aus der Ferne und erhöht so die Sicherheit. |
Geringer Wartungsaufwand | Weniger bewegliche Teile führen zu geringerem Verschleiß und einer längeren Ventillebensdauer. |
Haltbarkeit | Elektrische Absperrklappen sind so konstruiert, dass sie rauen Bedingungen standhalten. |
Elektrische Absperrklappen werden häufig in Wasseraufbereitungsanlagen eingesetzt, um den Wasserfluss durch verschiedene Phasen des Aufbereitungsprozesses zu steuern. Sie regulieren die Durchflussraten, halten den Druckausgleich aufrecht und sorgen für einen effizienten Betrieb von Pumpen und Filtersystemen. Bei der Abwasseraufbereitung helfen diese Ventile dabei, den Abwasserfluss zu steuern und die richtige Wasserverteilung für Aufbereitungsprozesse sicherzustellen.
In der Öl- und Gasindustrie sind elektrische Absperrklappen unverzichtbar für die Steuerung des Flusses von Rohöl, Erdgas und anderen Erdölprodukten in Pipelines. Diese Ventile werden häufig zur Strömungsisolierung, Notabschaltung und Regulierung des Flüssigkeitsflusses in kritischen Prozessen eingesetzt.
Elektrische Absperrklappen spielen eine Schlüsselrolle in HVAC-Systemen, wo sie den Wasser- oder Luftfluss durch Rohre und Kanäle regulieren. Diese Ventile tragen zur Aufrechterhaltung einer ordnungsgemäßen Temperaturkontrolle bei, indem sie den Durchfluss von Heiz- oder Kühlflüssigkeiten regulieren. In Energiesystemen werden elektrische Absperrklappen zur Steuerung des Dampf- und Wasserflusses in Kraftwerken eingesetzt und tragen so zur Gesamteffizienz und Sicherheit der Energieerzeugung bei.
Die chemische und pharmazeutische Industrie setzt auf elektrische Absperrklappen, um den Durchfluss von Chemikalien und empfindlichen Substanzen zu regulieren. Diese Ventile sind für den Umgang mit aggressiven und korrosiven Flüssigkeiten konzipiert und gewährleisten eine präzise Durchflusskontrolle bei gleichzeitiger Einhaltung der Sicherheitsstandards. In der pharmazeutischen Produktion sind elektrische Absperrklappen von entscheidender Bedeutung für die Aufrechterhaltung der Sauberkeit und Sterilität der Produktionsumgebung.
Bei der Auswahl einer elektrischen Absperrklappe müssen mehrere Faktoren berücksichtigt werden. Dazu gehören die Art der Flüssigkeit, der Druck, die Temperatur und die Betriebsumgebung. Beispielsweise erfordert ein Ventil, das in einer korrosiven Umgebung eingesetzt wird, Materialien, die einer chemischen Zersetzung widerstehen, während ein Ventil in einem Hochdrucksystem für die spezifischen Druckbedingungen ausgelegt sein muss.
Die Wahl des richtigen Materials und der richtigen Größe für das Ventil ist für eine ordnungsgemäße Leistung von entscheidender Bedeutung. Edelstahl ist ideal für korrosive Flüssigkeiten, während Gusseisen häufig für Standardanwendungen verwendet wird. Die Größe des Ventils sollte zum Durchmesser der Rohrleitung passen, um eine ordnungsgemäße Durchflusskontrolle zu gewährleisten und Probleme wie Leckagen oder unzureichende Durchflussregulierung zu vermeiden.
Überlegen Sie, ob je nach Steuerungsanforderungen ein Ein/Aus-Stellantrieb oder ein modulierender Stellantrieb erforderlich ist. Aktuatoren vom Typ „Ein/Aus“ sind kostengünstig und eignen sich gut für einfache Ein/Aus-Anwendungen, während modulierende Aktuatoren eine präzisere Steuerung für Systeme ermöglichen, die variable Durchflussraten erfordern.
Elektrische Absperrklappen sind in modernen Flüssigkeitskontrollsystemen unverzichtbar. Sie ermöglichen eine präzise, zuverlässige und energieeffiziente Steuerung in verschiedenen Branchen. Ihre Fernbedienung, ihr geringer Wartungsaufwand und ihre Langlebigkeit bieten klare Vorteile gegenüber herkömmlichen Ventilen. Durch das Verständnis ihrer Komponenten und Vorteile können Branchen ihre Effizienz steigern und Kosten senken. Produkte von KLD bieten ein außergewöhnliches Preis-Leistungs-Verhältnis, bieten zuverlässige Leistung und langfristige Haltbarkeit und erfüllen die Anforderungen verschiedener industrieller Anwendungen.
A: Eine elektrische Absperrklappe ist ein Flüssigkeitskontrollgerät, das einen elektrischen Aktuator verwendet, um eine Ventilscheibe zu öffnen oder zu schließen und so den Fluss von Flüssigkeiten oder Gasen zu regulieren. Es kombiniert die Einfachheit herkömmlicher Absperrklappen mit einer fortschrittlichen elektrischen Steuerung für einen präzisen und effizienten Betrieb.
A: Eine elektrische Absperrklappe funktioniert, indem ein elektrischer Aktuator die Ventilscheibe dreht, wodurch der Flüssigkeitsweg geöffnet oder geschlossen wird. Dieser Mechanismus ermöglicht eine präzise Durchflusskontrolle und schnelle Anpassungen, ideal für automatisierte Systeme.
A: Elektrische Absperrklappen bieten mehrere Vorteile, darunter Energieeffizienz, geringer Wartungsaufwand, Fernbedienung und präzise Steuerung. Sie sind langlebig und für eine Vielzahl industrieller Anwendungen geeignet, wodurch sie effizienter sind als herkömmliche Ventile.
A:Elektrische Absperrklappen bieten Fernbedienung, präzise Steuerung und schnelle Reaktion und sind somit ideal für automatisierte Systeme. Sie senken die Arbeitskosten, steigern die Effizienz und bieten im Vergleich zu manuellen Ventilen eine höhere Zuverlässigkeit.
A: Überprüfen Sie das Ventil regelmäßig auf Undichtigkeiten, stellen Sie sicher, dass der Stellantrieb ordnungsgemäß funktioniert, und reinigen Sie die Ventilkomponenten. Der elektrische Stellantrieb sollte außerdem regelmäßig kalibriert werden, um eine präzise Durchflussregelung und optimale Leistung zu gewährleisten.
