KLD 100 3-Wege-motorisierte Kugelventil für schnelles Zusammenbau (Tri-Clamp)

KLD 100 3-Wege-motorisierte Kugelventil für schnelles Zusammenbau (Tri-Clamp)

Merkmale:

Kompakte Größe, Anzüge für kleine Geräte
Manuelles Override ist sicher und bequem
Lange Lebensdauer - 20.000 Zyklen ※ 1
Bürstenloser Motor, stabil und zuverlässig
Fail-safe-Funktion verfügbar
Hochgeschwindigkeit 2s verfügbar

※ 1 Die Daten sind unter Zustand der Laborumgebung. Differenzierende Anwendungen können unterschiedlich sein.


Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

Beschreibung

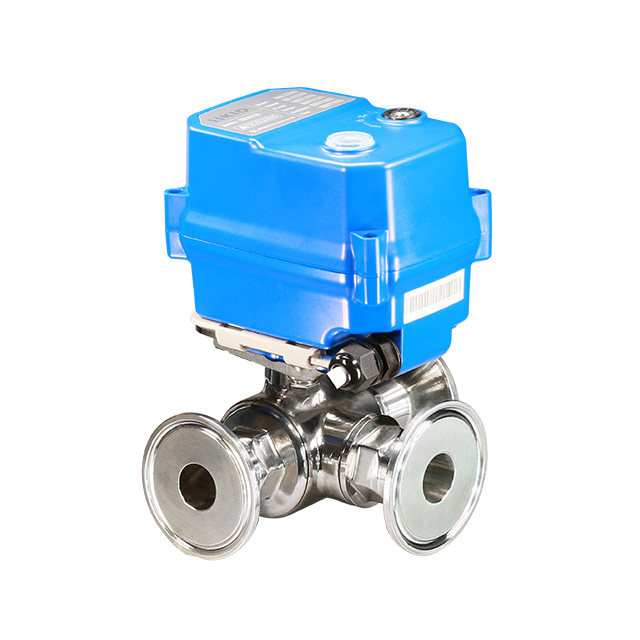

Der motorisierte 3-Wege-Kugelhahn KLD100 für die schnelle Montage (Tri-Clamp) besteht aus Edelstahl 304 oder 316 und verfügt sowohl über manuelle als auch elektrische Betätigung, wobei das Edelstahlmaterial Korrosionsbeständigkeit bietet, um einen langfristig stabilen Betrieb zu gewährleisten. Das Ventil wird von einem bürstenlosen Motor angetrieben, was eine stabile und zuverlässige Leistung sowie eine längere Lebensdauer im Vergleich zu einem Bürstenmotor gewährleistet.

Zu den technischen Spezifikationen gehören

Ventiltyp: Drei-Wege motorisierte Kugelventil
Größen: φ19, φ25, φ32
Druck: maximal 1,0 mPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C

KLD100 3-Wege-Motorkugelhahn für schnelle Montage (Tri-Clamp) bietet erhebliche Vorteile in Bezug auf Material, Funktionalität, Durchflussrate, Medienkompatibilität, Temperaturbereich und Druckstufe. Es handelt sich um einen Hochleistungskugelhahn mit einem breiten Anwendungsspektrum.

Hochgeschwindigkeit ist optional.

CE genehmigt

Anwendungen

Wasserbehandlungssystem
Wassersparendes und anderes umweltfreundliches System
Kleine Geräte für die automatische Steuerung

Technische Daten

Nennmoment	Nennspannung	Leistung	Verdrahtung	Laufzeit	Schutzklasse	Maximaler Druck	Mittlere Temperatur.
6nm	DC24V	24W	B2S/B3S/BD3S	2s	IP67- oder F -Typ	1,0mpa	0-100 ℃ ※ 2
10nm/ 6nm@kt	AC/DC95-265V	12W/ 18W@Kt	B3S/BD3S/KT32S	5s
	AC/DC24V		B2S/B3S /BD3S/KT32S
	DC12V
10nm	AC24V	12W	B3S	10s
	AC110V
	AC220V

※ 2 Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.

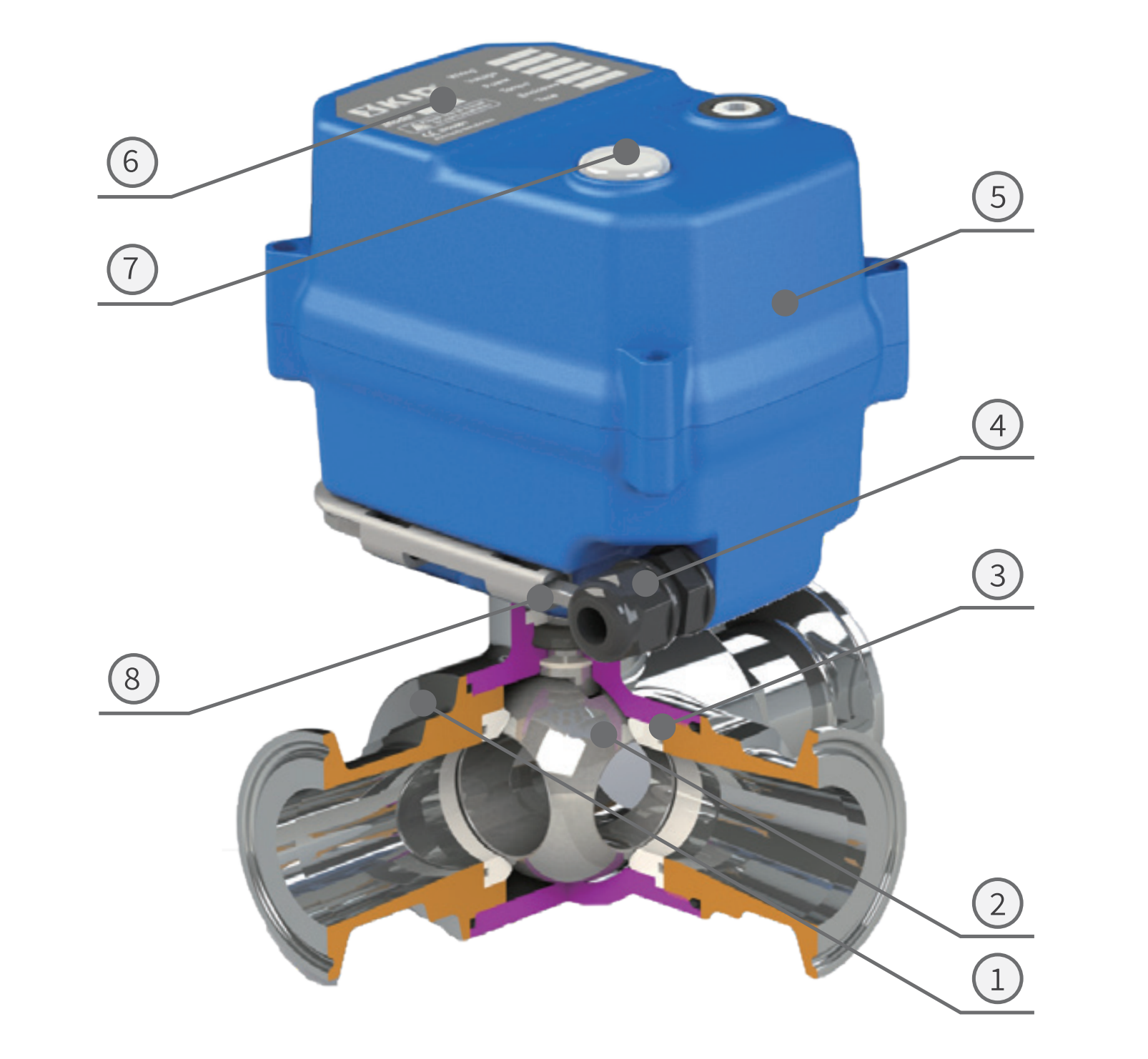

Hauptkomponentendiagramm

100-3way

Hauptkomponenten

NEIN.	Komponenten	Material	Qty
1	Körper	304/316/316L	1
2	Ball	304/316/316L	1
3	Ballsitz	Ptfe	4
4	Kabelstecker	Nylon, Nickel-plattiertes Messing	1
5	Gehäuse	PC -Legierung ※	1
6	Etikett	PC	1
7	Indikationsfenster	Transparenter PC	1
8	Sechseckiger Schraubenschlüssel	Werkzeugstahl	1

※ Vermeiden Sie den direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform.

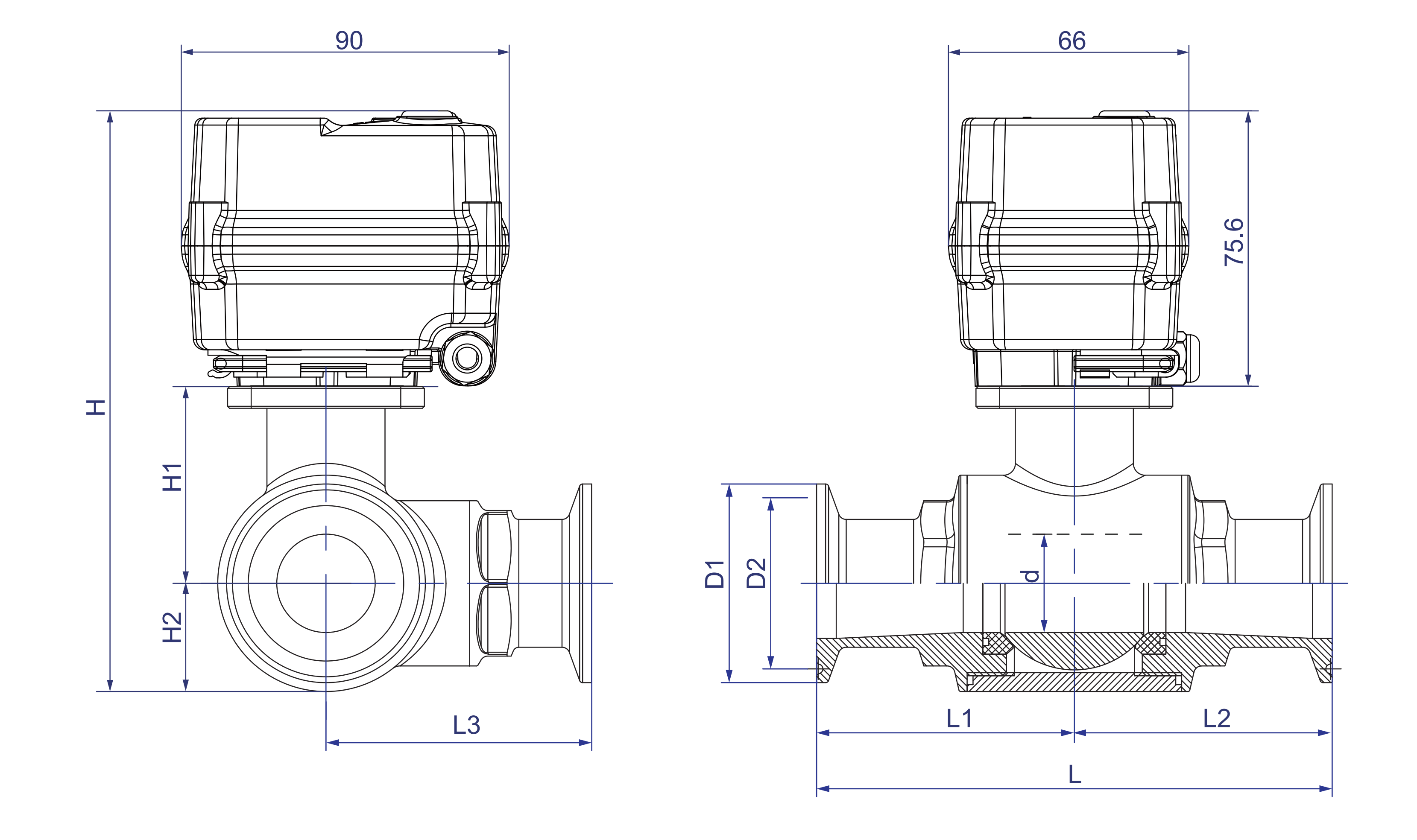

Dimensionen [φ19- φ 32]

Abmessungen (mm)

DN	d	D1	D2	L	L1 = L2	L3	H1	H2	H	W (kg)
Φ19	15	50.5	43.5	108	54.0	52.0	44.25	25.25	135.6	-
Φ25	20	50.5	43.5	125	62.5	60.0	45.75	25.25	146.6	-
Φ32	25	50.5	43.5	131	65.5	67.5	46.25	25.25	153.1	-

Flussrichtung

Funktionsdaten

Drehwinkel	90 ° ± 2 °
Schutzgrad	IP67 F Typ [feuchtigkeitsdicht, addieren Entfeuchtungsheizung] gemäß Q/12NK 4404-2023
Handbuch Überschreibung	Passender Sechskantschlüssel (nur mit Kraft verwendet)
Positionsindikator

Arbeitsbedingungen

Umgebungstemperatur.	-15 ℃ ℃ (kann für andere Temperaturen angepasst werden.)
Umgebungsfeuchtigkeit	5-95%RH, Nicht-Kondensation
Mittlere Temperatur.	0-100 ℃
