Beschreibung
Zu den technischen Spezifikationen gehören
Ventiltyp: 2-Wege motorisierte Kugelventil
Größen: DN15, DN20, DN25
Druck: maximal 1,6 MPa (PN16)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C

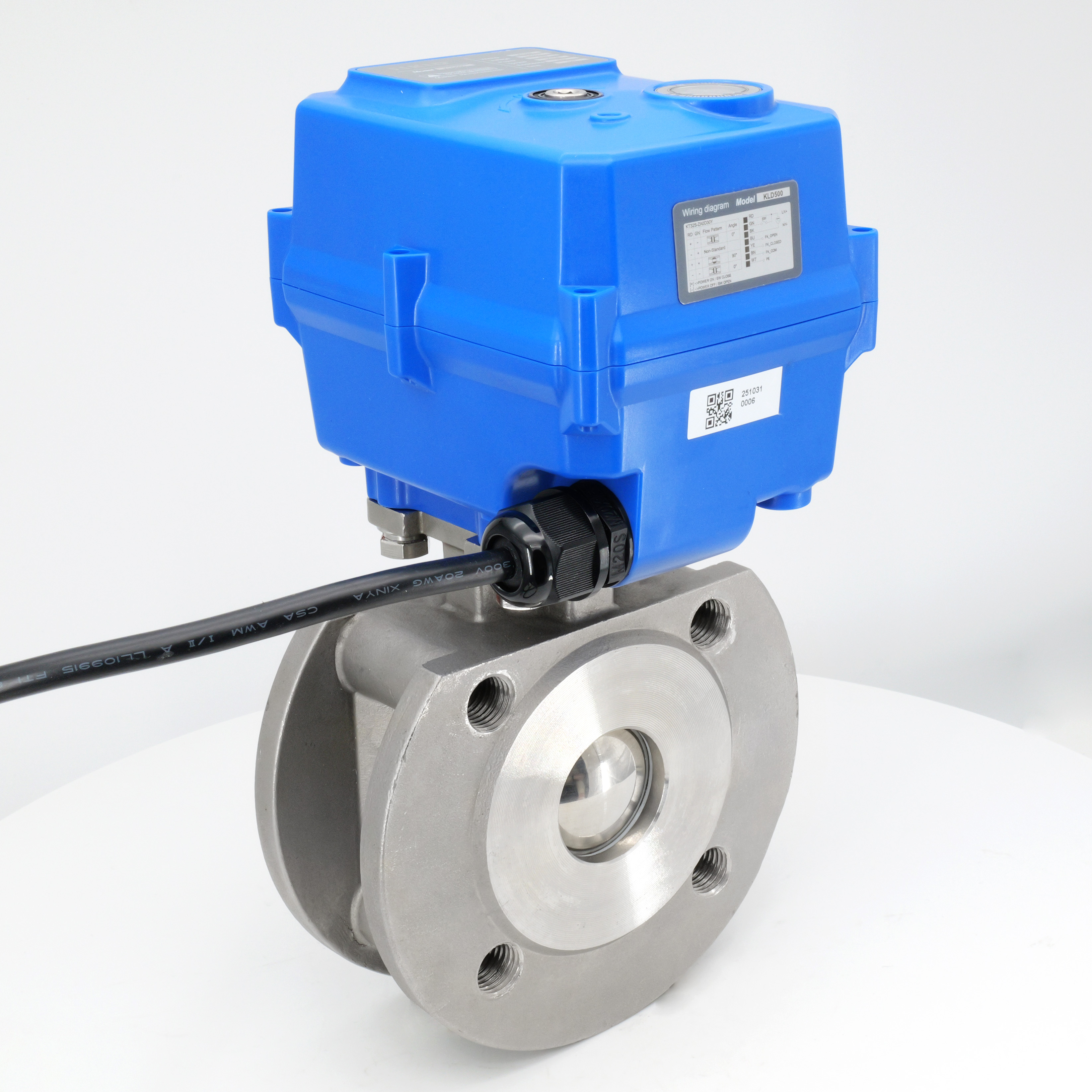

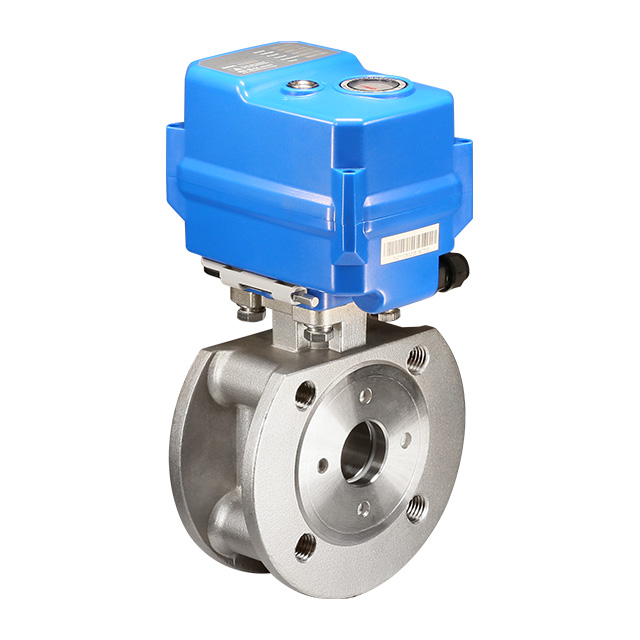

Das KLD 200 2-Wege motorisierte Ballventil (italienischer Flansch) erfüllt die internationalen Sicherheits- und Umweltstandards, um die Einhaltung der europäischen Standards zu gewährleisten. Die robusten Konstruktion und fortschrittlichen Funktionen machen es zu einer zuverlässigen Wahl für anspruchsvolle industrielle Anwendungen.
Schnelle Laufversion oder Langzeitleben sind optional.
CE-zertifiziert.
Anwendungen
Wasserbehandlungssystem
Wassersparendes und anderes umweltfreundliches System
Kleine Geräte für die automatische Steuerung
Technische Daten
| Nennmoment | Nennspannung | Leistung | Verdrahtung | Laufzeit | Schutzklasse | Maximaler Druck | Mittlere Temperatur. |
| 20nm | DC24V | 85W | B3S/BD3S | 1s | IP67- oder F -Typ | 1,6 MPA | 0-100 ℃ ※ 2 |
| 15nm | DC12V | 15W/25W@kt | B2S/B3S/BD3S/KT32S | 15s | |||
| 20nm | DC12VH | 25W@10s/ 36W@kt | 10s | ||||
| 20nm/ 15nm@6s | AC/DC24V | 15W@10S / 25W@6S / 36W@Kt | 10s/6s | ||||
| AC/DC95-265V | 15W@10S / 25W@6S / 36W@Kt | B3S/BD3S/KT32S | |||||
| 20nm | AC24V | 15W | B3S/BD3S | 15s | |||
| AC110V | |||||||
| AC220V |
※ 2 Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.
Hinweise: Typ S verfügt über eine Mikrobewegungsrückmeldung, die den Signalstatus nach einem Stromausfall mit einer leichten Verzögerung im Verhältnis zur Ventilpositionsaktion aufrechterhalten kann. Wenn ein synchrones Feedback-Signal mit der Ventilposition erforderlich ist, wird die Relais-Feedback-Lösung 200C-J empfohlen. Detaillierte technische Parameter können durch Rücksprache mit unserem Kundendienst eingeholt werden.
Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Komponenten | Material | Qty |
| 1 | Körper | 304 | 1 |
| 2 | Ball | 304 | 1 |
| 3 | Ballsitz | Ptfe | 1 |
| 4 | Kabelstecker | Nylon/Nickel-plattierter Messing | 1 |
| 5 | Gehäuse | PC -Legierung ※ / Aluminium sterben | 1 |
| 6 | Etikett | PC | 1 |
| 7 | Indikationsfenster | Transparenter PC | 1 |
| 8 | Sechskantschlüssel | Werkzeugstahl | 1 |
※ Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.
Abmessungen [DN15-DN25]
Abmessungen (mm)
DN | d | L | H1 | H2 | H | D | F | n-me | W (kg) |
DN15 | 15 | 42 | 47.5 | 48 | 178.5 | 95 | 65 | 4-m12 | 2.1 |
DN20 | 20 | 44 | 52.5 | 53 | 188.5 | 105 | 75 | 4-m12 | 2.3 |
| DN25 | 25 | 50 | 57.5 | 62 | 202.5 | 115 | 85 | 4-m12 | 3.0 |
Funktionsdaten
| Drehwinkel | 90 ° ± 2 ° |
Schutzgrad | IP67 F-Typ [feuchtigkeitsgeschützt, mit zusätzlicher Entfeuchtungsheizung] Gemäß Q/12NK 4404-2023 |
| Handbuch Überschreibung | Passender Innensechskantschlüssel (nur bei stromloser Verwendung) |
| Positionsindikator |  |
Arbeitsbedingungen
Umgebungstemperatur. | -15 ℃ |
Umgebungsfeuchtigkeit | 5-95%RH, Nicht-Kondensation |
| Mittlere Temperatur. | 0-100 ℃ |
※ Vorbehaltlich technischer Änderungen
