Beschreibung

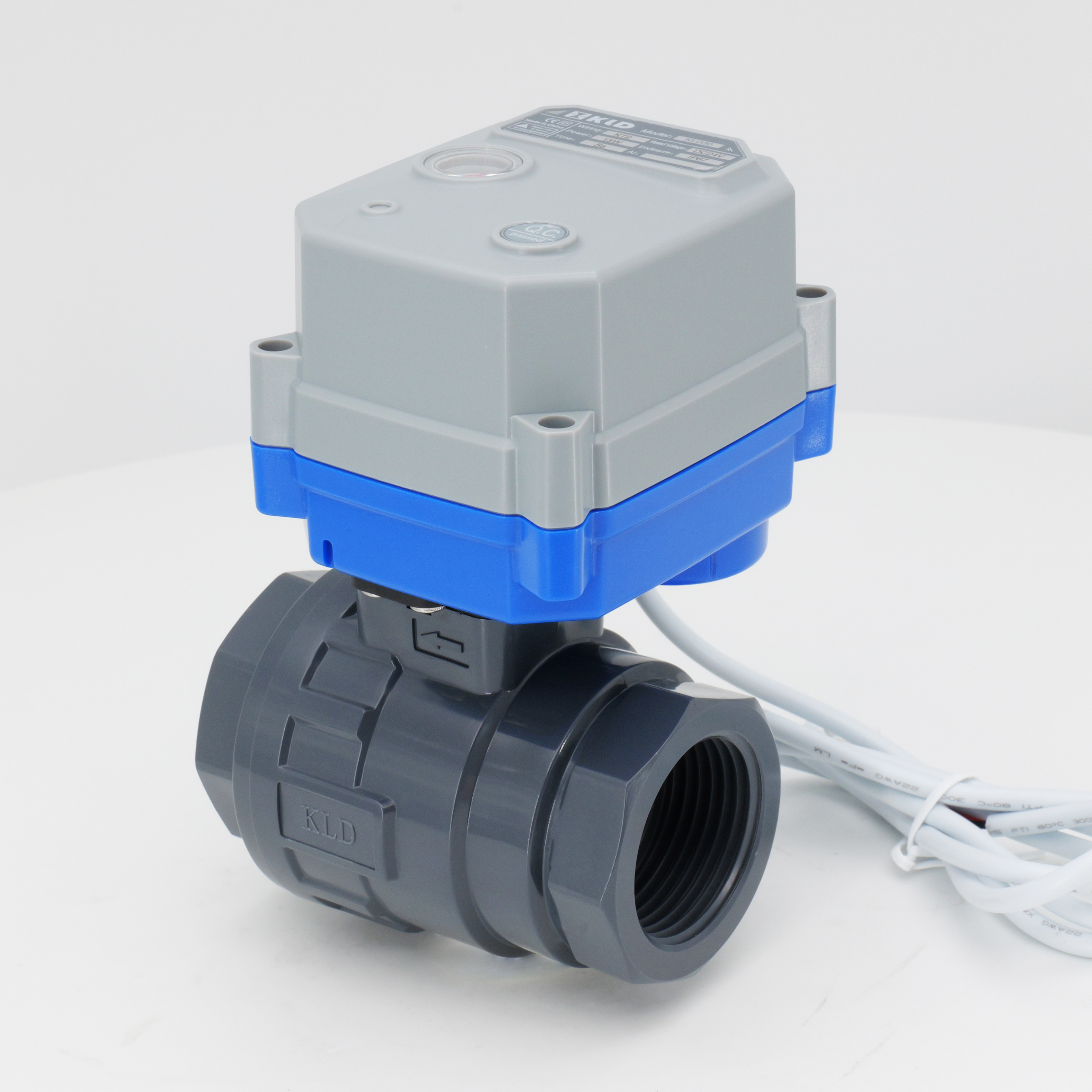

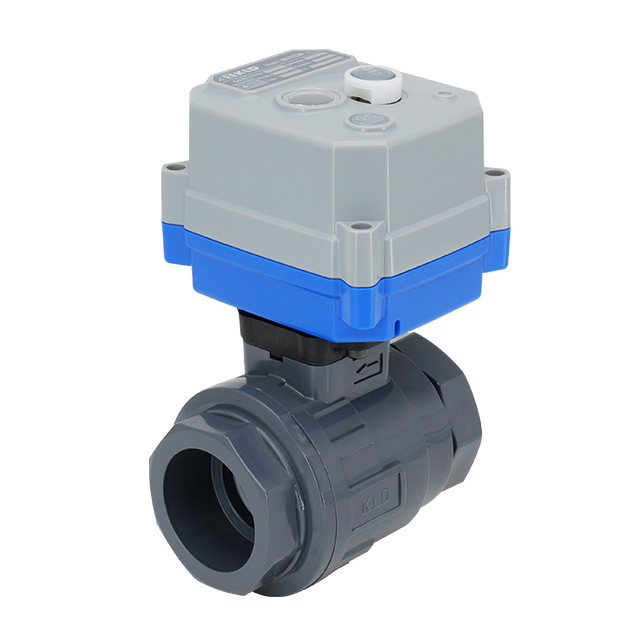

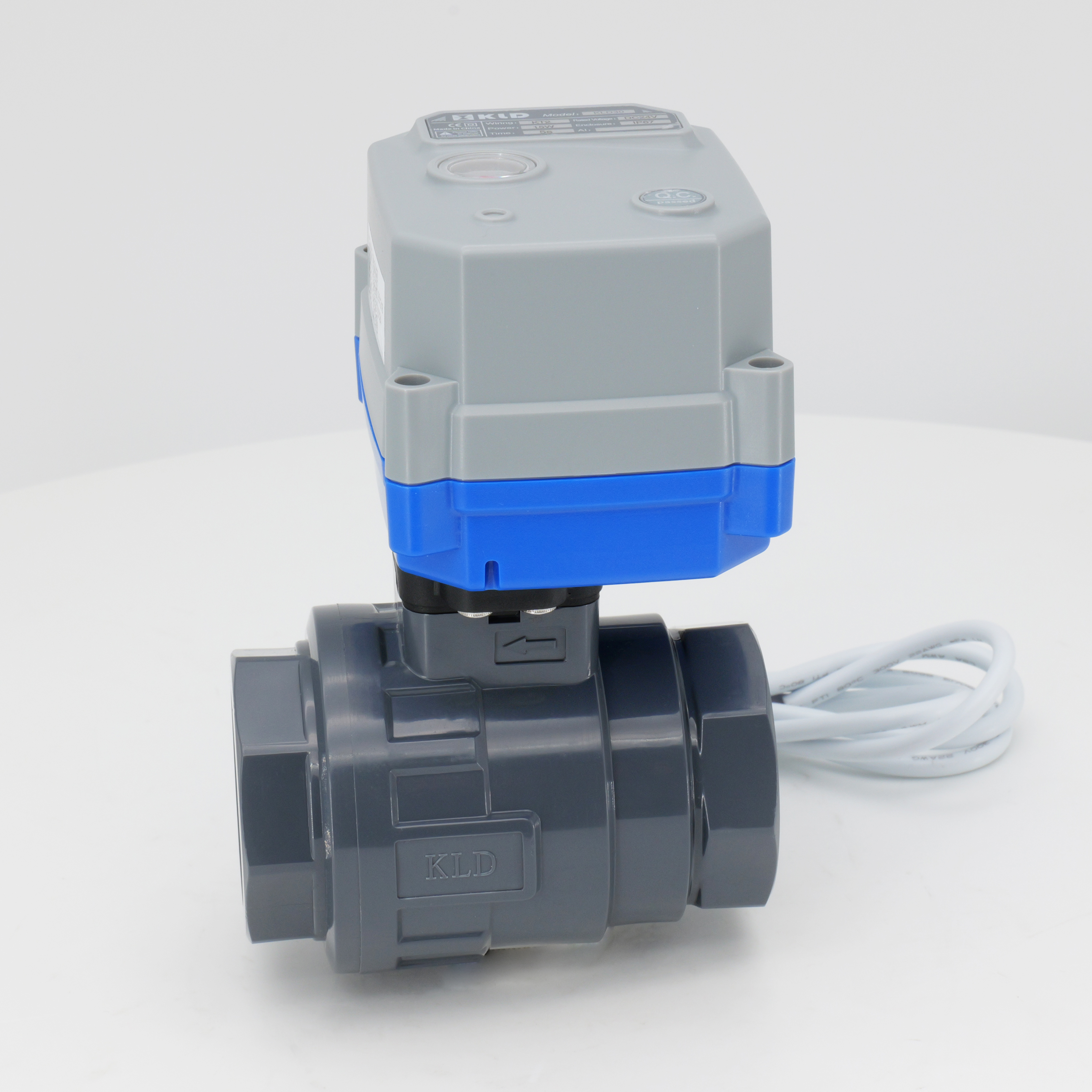

Der KLD30S/SJ Normal On/Off 2-Wege-Kunststoff-Kugelhahn mit vollem Anschluss besteht aus UPVC. Es ist speziell für den Umgang mit korrosiven Medien wie Säuren und Laugen konzipiert. Der Ventilkörper, die Kugel und das Oberteil bestehen alle aus UPVC für eine hervorragende chemische Beständigkeit. Der Kugelsitz besteht aus PTFE und der Schaft aus UPVC mit einem Einsatz aus Edelstahl 304 für eine zuverlässige Drehmomentübertragung. Erhältlich in DN25 mit Innengewinde- oder Muffenanschlüssen. Das 30S-Modell verfügt über ein Handrad zur Handbetätigung. Der 30SJ verzichtet bei kompakten Installationen darauf. Der Aktor kann auf eine Lebensdauer von bis zu 500.000 Zyklen aufgerüstet werden. Es kann herkömmliche Magnetventile dort ersetzen, wo sie nicht zuverlässig arbeiten. Hergestellt unter einem ISO 9001-Qualitätsmanagementsystem.
Technische Spezifikationen
Ventiltyp: 2-Wege-Motorkugelventil aus Kunststoff
Größen: DN25
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0–45 °C
Umgebungstemperatur: -20 ° C bis 45 ° C
Dieses Ventil wird häufig beim Umgang mit korrosiven Flüssigkeiten in der Wasseraufbereitung, im Umweltschutz und in der industriellen Automatisierung eingesetzt. Die UPVC-Konstruktion widersteht Säuren, Laugen und anderen aggressiven Medien. Die Muffenverbindungsoption ermöglicht lösungsmittelzementierte Verbindungen für leckagefreie Rohrleitungen. Wird häufig als zuverlässige Alternative zu Magnetventilen in korrosiven Umgebungen verwendet. Geeignet für flüssige und gasförmige Medien.
Anwendungen
Wird für korrosive Medien wie Säuren und Laugen usw. verwendet.
Ersetzt herkömmliche Magnetventile, insbesondere dort, wo diese nicht zuverlässig arbeiten können.
Umweltschutz, Wasserversorgung und -entsorgung, Wasseraufbereitung
Industrielle Automatisierung und andere Kleingeräte
Tabelle mit Verkabelungen und elektrischen Parametern
Ohne manuelle Überbrückung 【30SJ】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※1 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2a | |
| DC12V | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1a | ||
| DC24V | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 7W | ≤ 10 mA | 10 ± 5 mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3a | |
| DC12V | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2a | ||
| DC24V | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1a | ||
Mit manueller Überbrückung 【30S】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※1 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2a | |
| AC/DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1a | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2a | |
| AC/DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2a | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1a | |
Hohe Geschwindigkeit
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※1 | |
B3(J) BD3(J | DC24V | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2a | |
KT2(J) KT32(J) | DC24V | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3a | |
※1 Spezifikationen für externe flinke Sicherungen: Nennstrom ≥ 2-5-fach der max. Nennstrom eines einzelnen Motorventils. Bei mehreren parallel geschalteten Ventilen sollte der Sicherungswert entsprechend den tatsächlichen Anforderungen erhöht werden.
Hinweise: Für die Fail-Safe-Funktion wählen Sie bitte die Steuerung der KT-Serie. Die oben aufgeführten Parameter sind Standard. Für weitere Einzelheiten wenden Sie sich bitte an unser Verkaufspersonal.

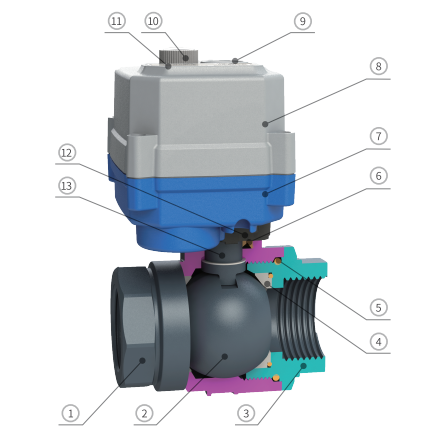

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Teil | Material | Qty |
| 1 | Körper | UPVC | 1 |
| 2 | Ball | UPVC | 1 |
| 3 | Motorhaube | UPVC | 1 |
| 4 | Kugelsitz ※2 | Ptfe | 2 |
| 5 | Motorhaubendichtung | EPDM/NBR/FPM ※3 | 1 |
| 6 | Schaftdichtung | EPDM/NBR/FPM ※3 | 1 |
| 7 | Untere Abdeckung | PC-Legierung ※4 | 1 |
| 8 | Obere Abdeckung | PC-Legierung ※4 | 1 |
| 9 | Sichtfenster | Transparenter PC | 1 |
| 10 | Handrad ※5 | POM | 1 |
| 11 | Etikett | PC | 1 |
| 12 | Montagehalterung | PA66 | 1 |
| 13 | Stängel | UPVC + 304 | 1 |
| *1 | Kontermutter der Kabelverschraubung | PA66 | 1 |
※2 Für gasförmige Medien wird verschleißfestes PTFE empfohlen.
※3 Andere Materialien sind anpassbar.
※4 Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.
※5 30SJ-Serie ohne Handrad.

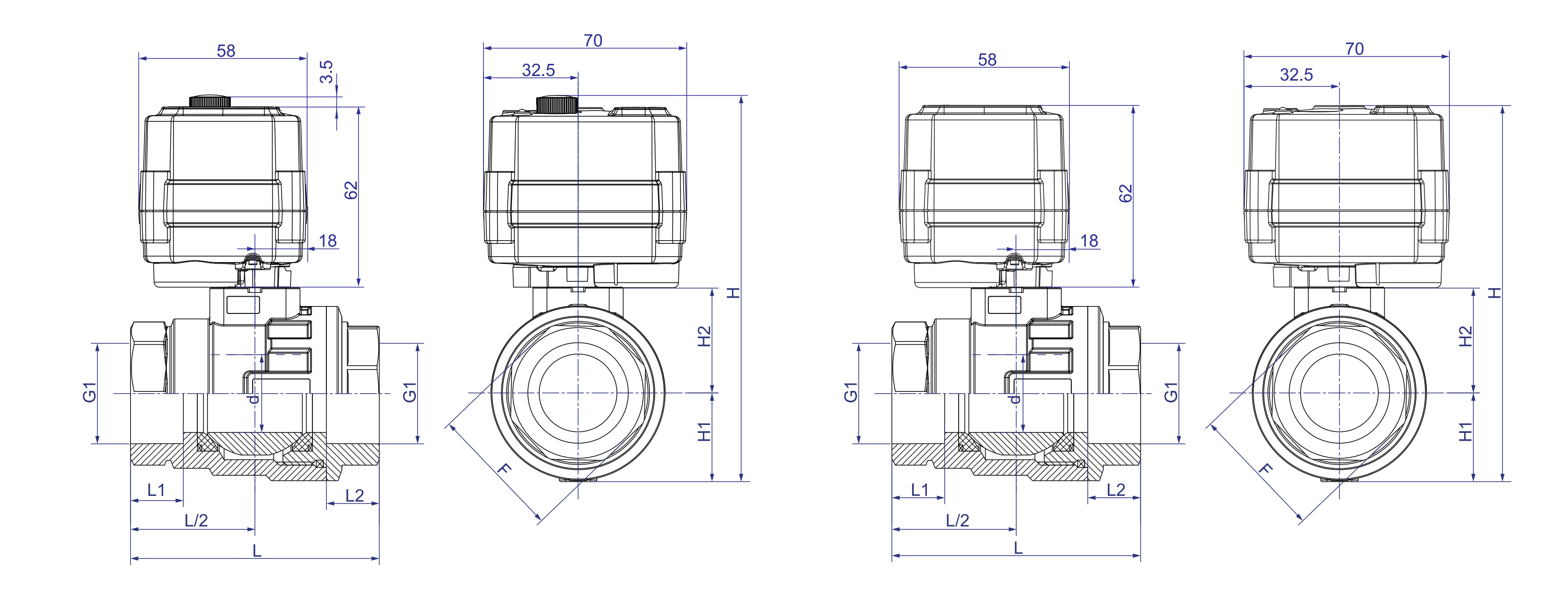

| Abmessungen-30S 【DN25】 | Abmessungen-30SJ 【DN25】 |
 | |
Abmessungen (mm)
| DN | d | G1 | L1 = L2 | L | H1 | H2 | H | F | W (kg) | |||
| Faden | Buchse | Faden | Buchse | 30S | 30SJ | |||||||
| DN25 | 25 | G1 ' | 32.3 | 17 | 17 | 80 | 28 | 34 | 128.25 | 124.75 | 43 | - |
Notiz:
1. Die Toleranzen der Teileabmessungen entsprechen GB/T 1804-2000, Klasse m.
2. Montagetoleranz: ±2 mm.
3. Optionale Anschlussgewinde: NPT, G usw. Bitte bei Bestellung angeben.
Aufmerksamkeit:
1. Aufgrund von Abweichungen von Charge zu Charge können sich die Daten geringfügig ändern. Das physische Produkt hat Vorrang. Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor!
2. Für Anwendungen mit begrenztem Einbauraum oder strengen Maßanforderungen wenden Sie sich bitte an das zuständige Vertriebspersonal.
Anweisungen zur manuellen Überschreibung
Der manuelle Betrieb muss bei ausgeschaltetem Gerät durchgeführt werden. Weitere Informationen finden Sie im Handbuch.
※ Vorbehaltlich technischer Änderungen
