Beschreibung

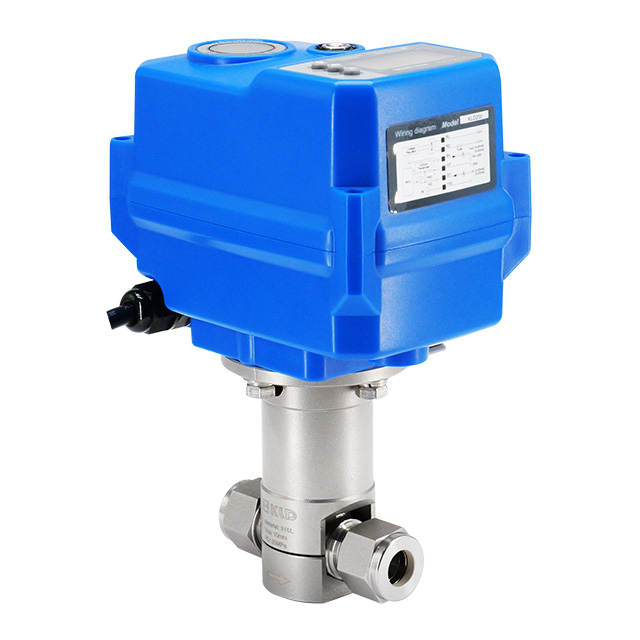

KLD 200TMT ist ein intelligentes motorisiertes Nadelventil mit mehreren Drehungen, die für die hoch genaue Kontrolle der Geräte mit kleiner Arbeitsschläfern und geringen Strömungsrate-Projekte, industrielle Automatisierungsgeräte ausgelegt sind. Zu den Hauptmerkmalen gehören ein OLED -Display für eindeutige Sichtbarkeit, bequeme und intelligente Menüeinstellungen, Signale für den Kontaktalarmausgang des Relaiskontakts und eine Positionsgenauigkeit von ± 1% / 0,5% (Software einstellbar). Dieses Ventil wird von einem leistungsstärkeren bürstenlosen Motor mit integriertem Überstrom- und Überlastschutz angetrieben und bietet Zuverlässigkeit und Präzision in der Kontrolle, sehr geeignet für kleine Strömungsregulierungen und hochpräzise regulierende Anwendungen.
Zu den technischen Spezifikationen gehören
Ventiltyp: Motorisiertes Nadelventil
Größen: 1/4 ', 3/8 ', 1/2 ', φ8, φ10
Druck: 3000psi (30 ° C)
Maximaler Drehwinkel: 360 ° * n (n <5)
Umgebungstemperatur. : -15 ° C bis 45 ° C (kann für andere Temperaturen angepasst werden)
KLD 200TMT ist kompakt, leicht zu ermutigender und zuverlässig motorgetrieben. Mit seiner hervorragenden Leistung und umfassenden Schutzdesign haben es erhebliche Vorteile gegenüber ähnlichen Produkten und optional.
CE genehmigt.
Anwendungen
Geeignet für eine sehr genaue Kontrolle der kleinen Arbeitsschlagausrüstung
Intelligente wassersparende Kontrollgeräte, Führungsanschlüsse des Wassersparungssystems
Kleine Strömungsrate Wasseraufbereitungsprojekte
Technische Daten
Nennmoment | Nennspannung | Maximale Kraft | Spitzenstrom bei 5 ms | Verdrahtung | Laufzeit | Schutzklasse | Mittlerer Druck |
15nm | AC/DC24V | 25W | 1.0a@5ms@DC24V | 4-20 mA/0-5V/1-5V / 0-10V/2-10 V/0-20 mA | Ungefähr 24s pro Kreis | IP67 oder F Typ | 3000psi (30 ℃) |
AC/DC95-265V | 25W | 0.11a@5ms@AC230V | |||||
20nm | DC24V | 85W | 3.5a@5ms@DC24V | Ungefähr 4s pro Kreis |

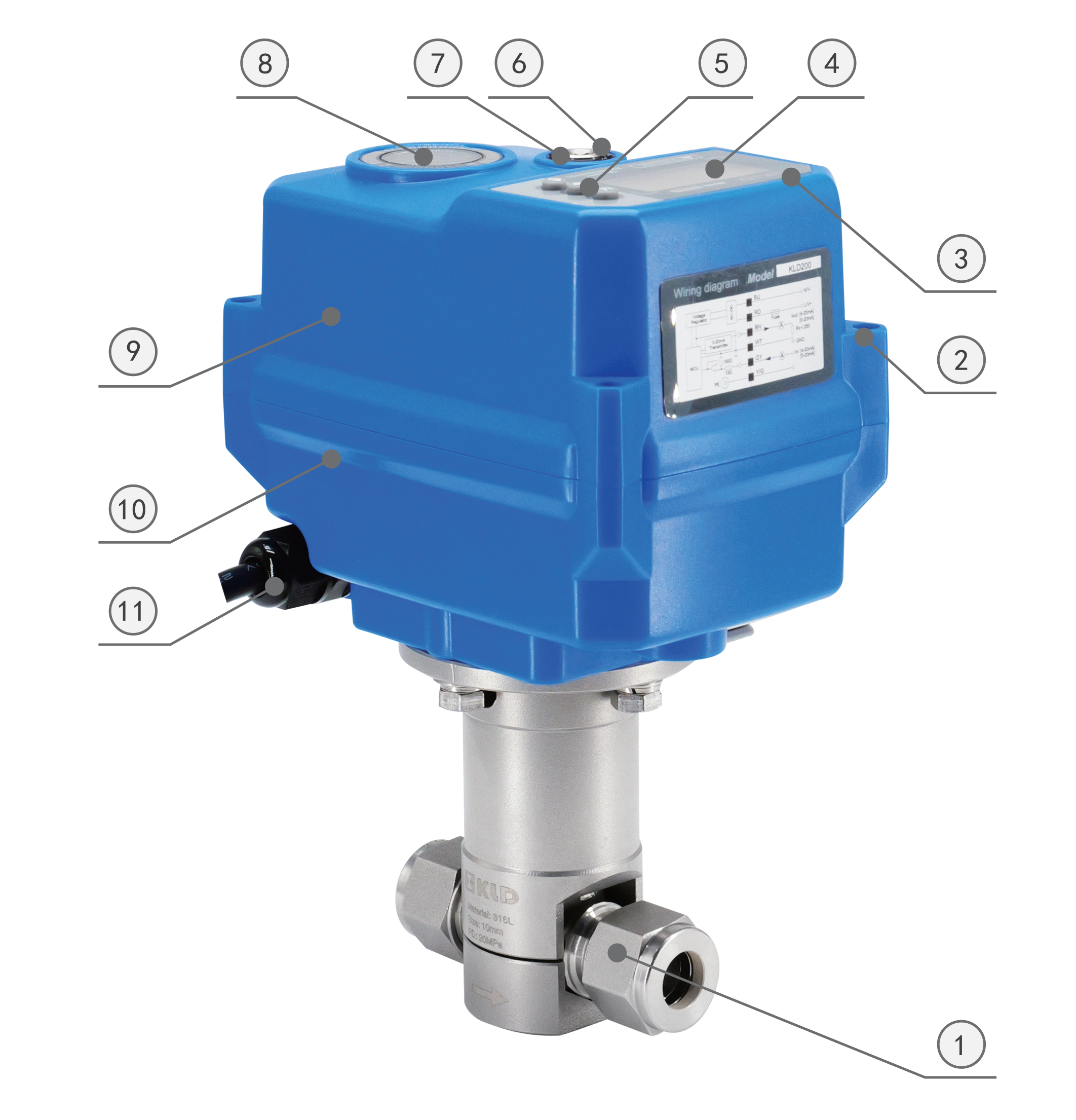

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Komponenten | Material | Qty |
| 1 | Körper | 304/ 316L/ 2205 | 1 |
Ventilstiel | 304/ 316L/ 2205 | 1 | |
Ventilstiel weicher Sitz | Pctfe | 1 | |
Ventilstammverpackung | PFA/ PTFE | 1 | |
| 2 | Schrauben | 304 | 4 |
| 3 | Etikett | PC | 1 |
| 4 | 1,3-Zoll-LCD-Bildschirm | OLED | 1 |
| 5 | Knöpfe | Gummi | 3 |
| 6 | Schaltwelle | 304 | 1 |
| 7 | Schaltwellenversiegelung | NBR | 1 |
| 8 | Indikationsfenster | Transparenter PC | 1 |
| 9 | Obere Deckung | PC-Legierung/Stanze-Aluminium ※ | 1 |
| 10 | Niedrigere Abdeckung | PC-Legierung/Stanze-Aluminium ※ | 1 |
| 11 | Kabelstecker | Nylon/Nickel-plattierter Messing | 1 |
| ※ 1 | Sechseckiger Schraubenschlüsselklasse | Hitzebeständige Bauchmuskeln | 1 |
| ※ 2 | Sechseckiger Schraubenschlüssel | Werkzeugstahl | 1 |
※ Vermeiden Sie den direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform.

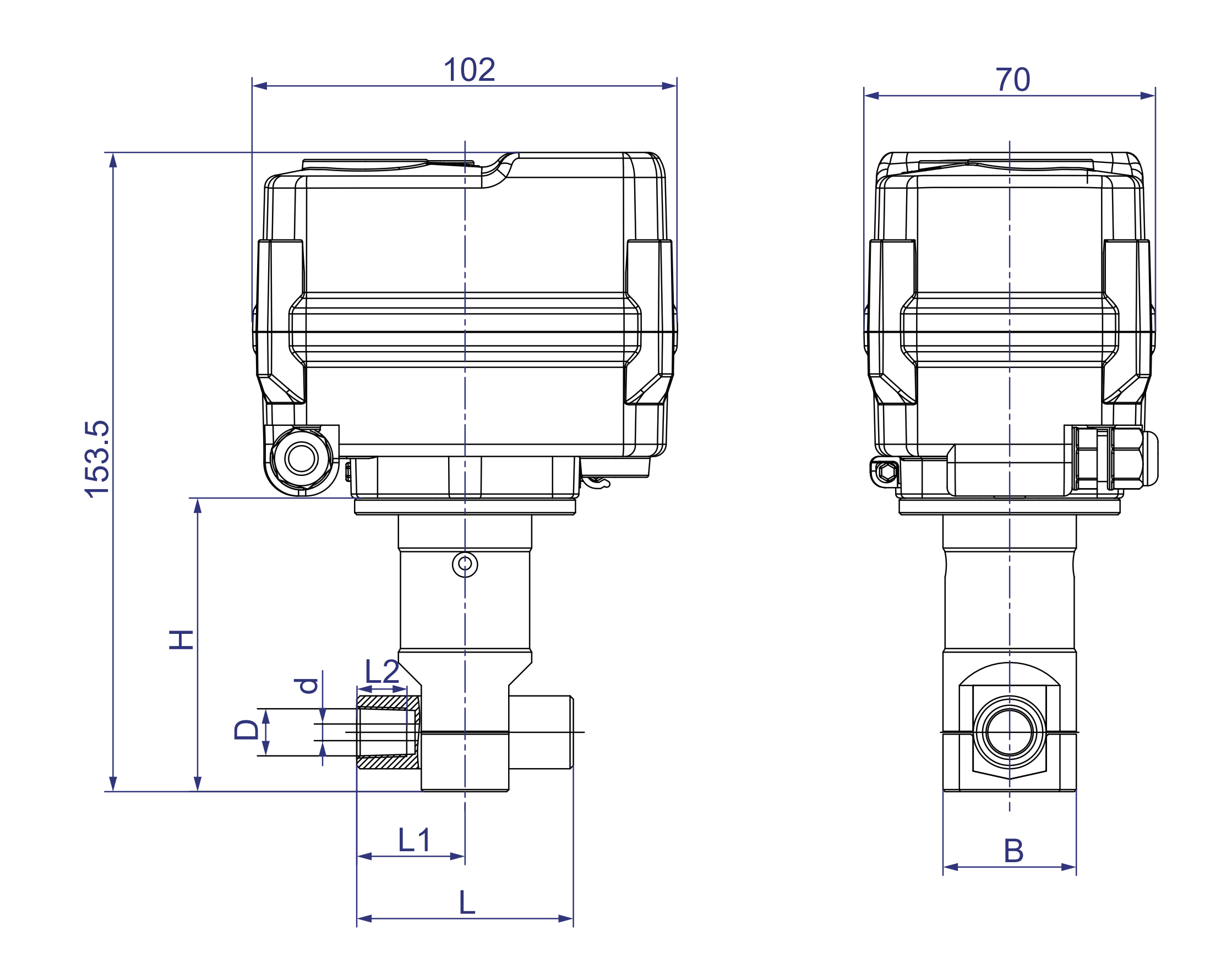

Abmessungen [1/4 '-1/2 ', Thread]
Abmessungen (mm)
Größe | L | L1 | L2 | D | H | B | d | W (kg) |
1/4 ' | 52 | 26 | 11 | Npt 1/4 ' | 70,5 ± 1 | Φ32 | 4 | - |
3/8 ' | 67 | 33.5 | 10.5 | G 3/8 ' | 70,5 ± 1 | Φ32 | 2 | - |
1/2 ' | 70 | 35 | 12 | G 1/2 ' | 70,5 ± 1 | Φ32 | 2 | - |

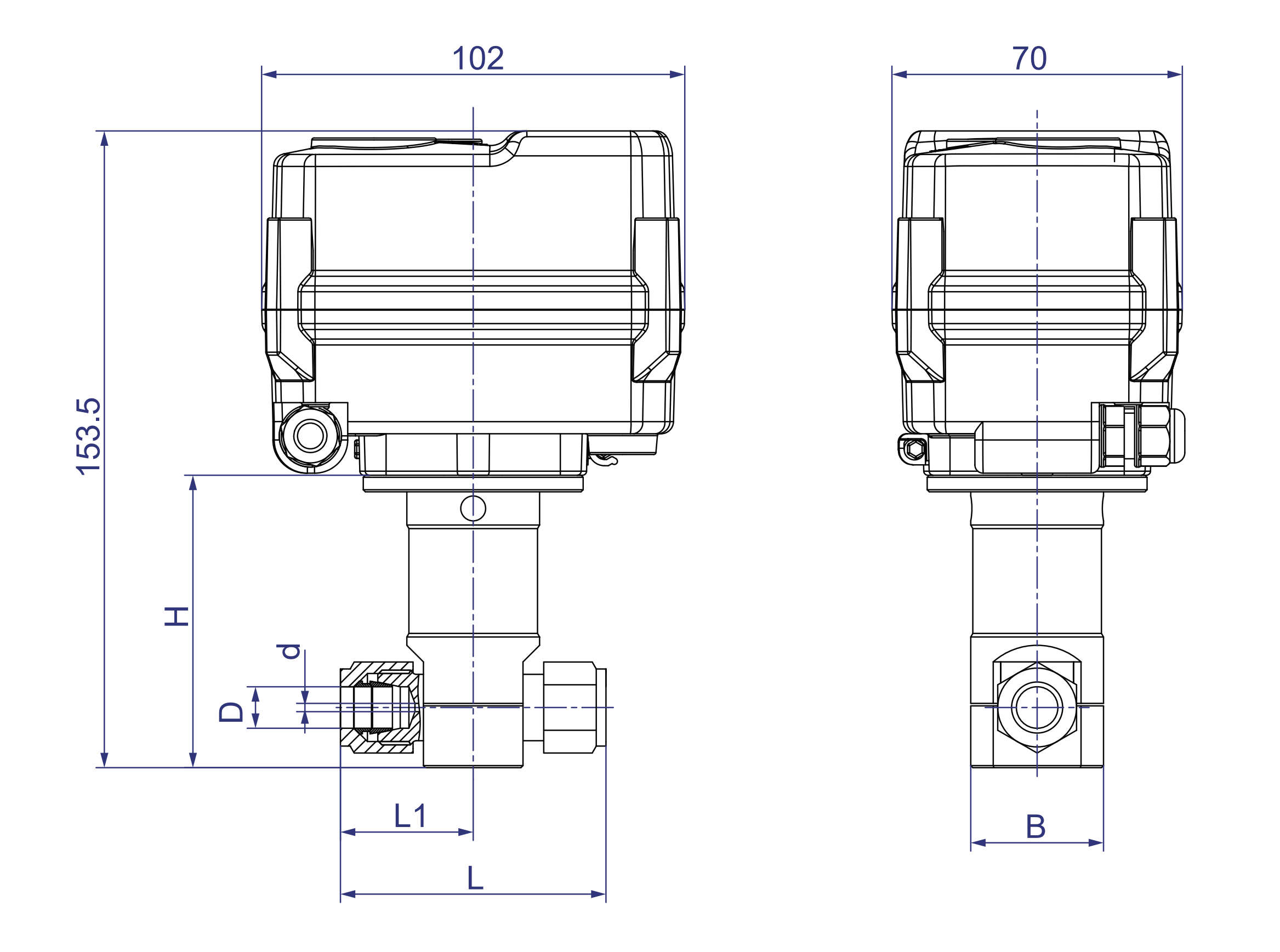

Abmessungen [φ8-φ10, Schwenkmutter]
Abmessungen (mm)
Größe | L | L1 | D | H | B | d | W (kg) |
Φ8 | 60 | 30 | Φ8 | 70,5 ± 1 | Φ32 | 2 | - |
Φ10 | 64 | 32 | Φ10 | 70,5 ± 1 | Φ32 | 2 | - |
Hinweise: L ist die Dimension, wenn die Flanschmutter von Hand festgezogen wird. Es ist nur für die vorläufige Auswahl dient. Bitte wenden Sie sich an KLD, um die endgültige Bestätigung zu Produktdetails wie Dimensionen, Parametern usw.
Beim Auswahl des Modulierungsventils eine wichtige Bekanntmachung: Es wird nicht empfohlen, häufig abzuschneiden, da die Funktion des Modulationsventils darin besteht, die Flüssigkeitsflussrate genau zu regulieren. Das Kalbenventil oder ein globales Ventil wird empfohlen, wenn sie für die Abschaltfunktion verwendet werden.

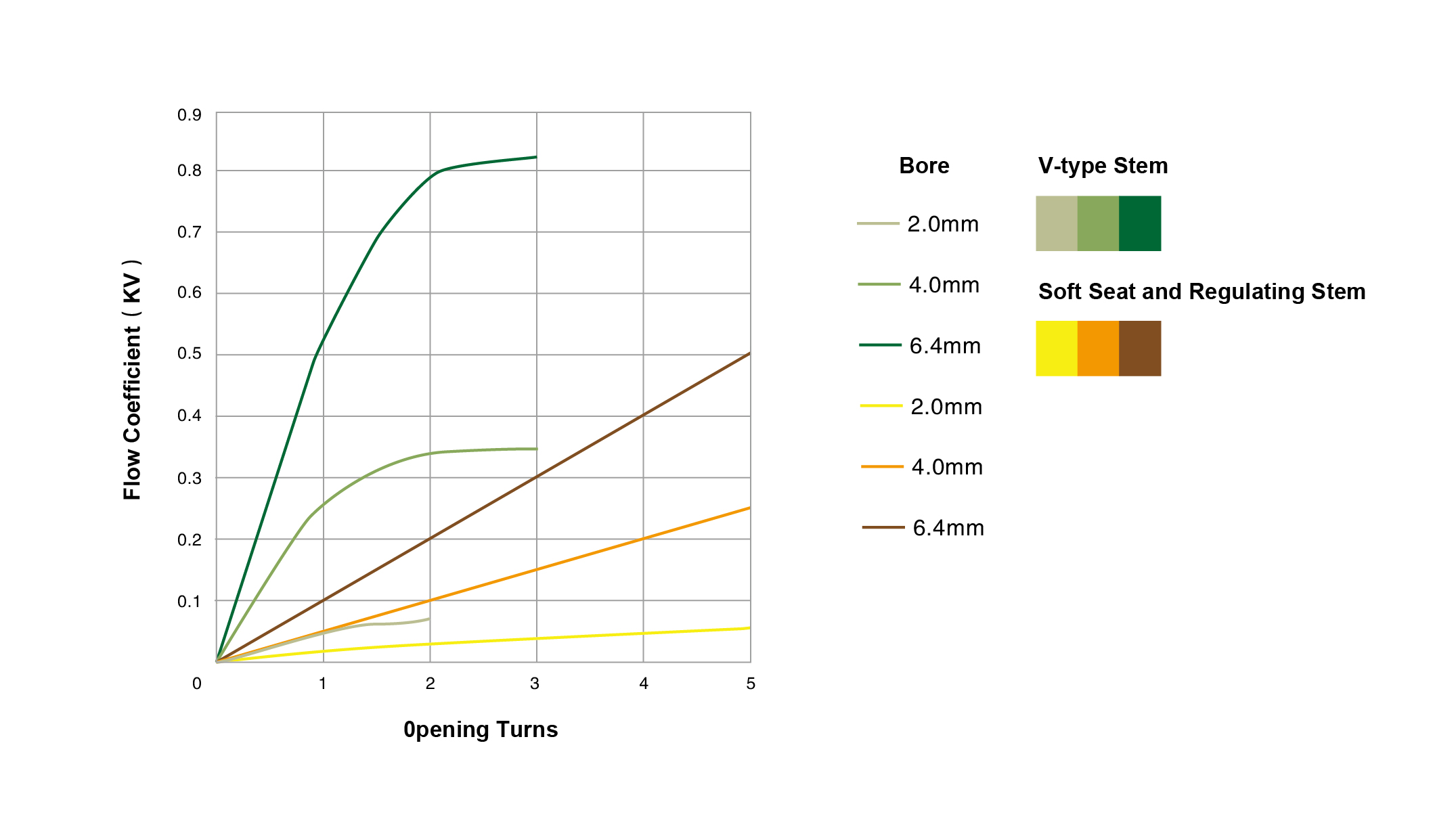

Flusskoeffizient
Funktionsdaten
Drehwinkel | 360 ° * n (n <5) |
Schutzgrad | IP67 gemäß EN60529/GB4208-2008 (alle Anweisungen) F Typ [feuchtigkeitssicher, Entfeuchtungsheizung hinzufügen] |
Handbuch Überschreibung | Passender Sechskantschlüssel (nur mit Kraft verwendet) |
| Positionsindikator |
und OLED |
Arbeitsbedingungen
Umgebungstemperatur. | -15 ℃＜ t ＜ 45 ℃ |
| Umgebungsfeuchtigkeit | 5-95%RH, Nicht-Kondensation |
※ Vorbehaltlich technischer Änderungen
