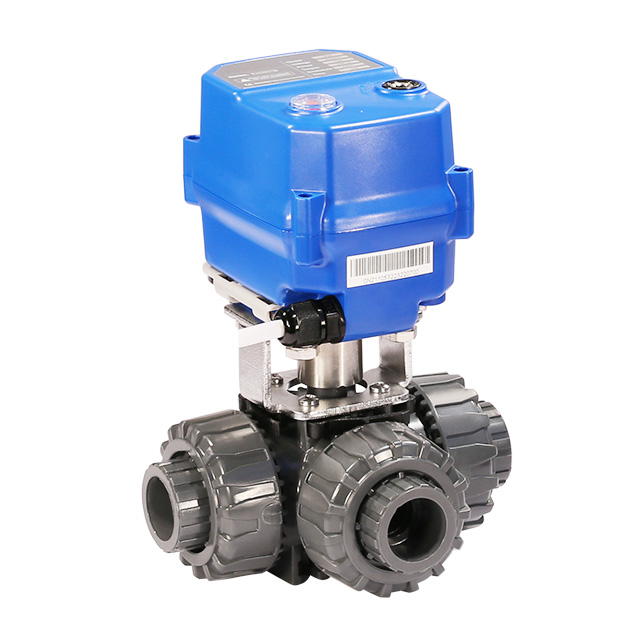

KLD 100 3-Wege-Motorisierungskugelventil (UPVC)

Merkmale:

Kompakte Größe, passend für kleine Geräte
Manuelles Override ist sicher und bequem
Lange Lebensdauer - 20.000 Zyklen ※ 1
Bürstenloser Motor ， stabil und zuverlässig
Fail-safe-Funktion verfügbar
Hochgeschwindigkeit 2s verfügbar

※ 1 Die Daten sind unter Zustand der Laborumgebung. Differenzierende Anwendungen können unterschiedlich sein.


Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

Beschreibung

KLD100 3-Wege-Motorkugelhahn (UPVC) ist ein Hochleistungsventil, das für eine Vielzahl von Anwendungen entwickelt wurde. Es besteht aus UPVC-Material, bietet eine hervorragende Korrosionsbeständigkeit und gewährleistet einen langfristig stabilen Betrieb. Dieses Ventil unterstützt sowohl den manuellen als auch den elektrischen Betrieb und bietet so Vielseitigkeit und Komfort. Die Verwendung eines bürstenlosen Motors gewährleistet eine stabile und zuverlässige Leistung und verlängert die Lebensdauer des Ventils im Vergleich zu Ventilen mit Bürstenmotoren.

Zu den technischen Spezifikationen gehören

Ventiltyp: Drei-Wege motorisierte Kugelventil
Größen: DN15, DN20
Druck: maximal 1,0 mPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 45 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C

KLD100 3-Wege-Motorkugelventil (UPVC) wird häufig in verschiedenen Systemen wie Wasseraufbereitung, HVAC, Bewässerung und anderen Flüssigkeitskontrollanwendungen eingesetzt, bei denen ein zuverlässiger und effizienter Betrieb unerlässlich ist.

Hochgeschwindigkeit ist optional.

CE-zertifiziert

Anwendungen

Wasserbehandlungssystem
Wassersparendes und anderes umweltfreundliches System
Kleine Geräte für die automatische Steuerung

Technische Daten

Nennmoment	Nennspannung	Leistung	Verdrahtung	Laufzeit	Schutzklasse	Maximaler Druck	Mittlere Temperatur.
6nm	DC24V	24W	B2S/B3S/BD3S	2s	IP67- oder F -Typ	1,0mpa	0-45 ℃
10nm/ 6nm@kt	AC/DC95-265V	12W/ 18W@Kt	B3S/BD3S/KT32S	5s
	AC/DC24V		B2S/B3S /BD3S/KT32S
	DC12V
10nm	AC24V	12W	B3S	10s
	AC110V
	AC220V

Hinweise: Typ S verfügt über eine Mikrobewegungsrückmeldung, die den Signalstatus nach einem Stromausfall mit einer leichten Verzögerung im Verhältnis zur Ventilpositionsaktion aufrechterhalten kann. Wenn ein synchrones Rückmeldungssignal mit der Ventilposition erforderlich ist, wird die 100C-J-Relais-Rückmeldungslösung empfohlen. Detaillierte technische Parameter können durch Rücksprache mit unserem Kundendienst eingeholt werden.

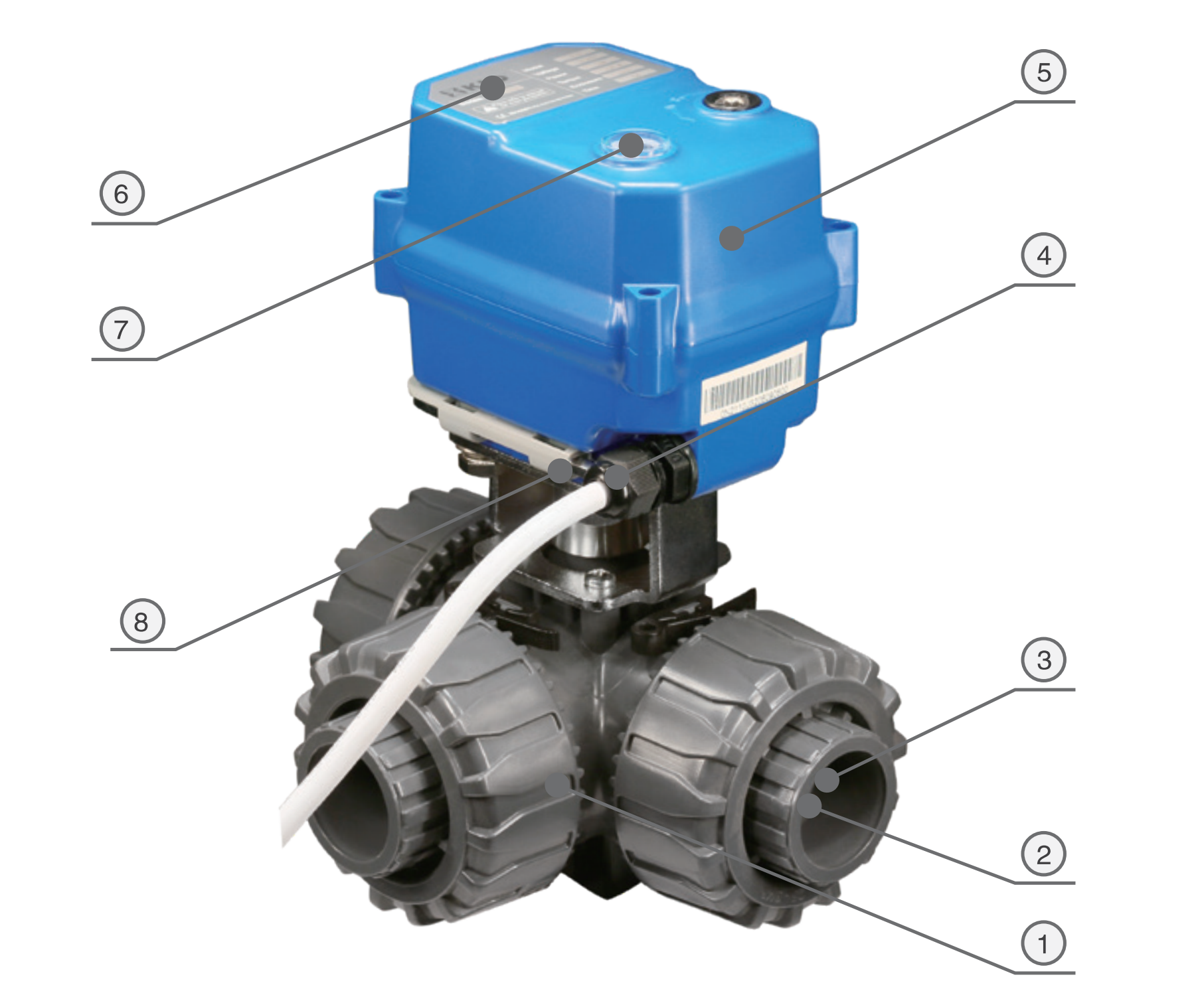

Hauptkomponentendiagramm

100n-upvc

Hauptkomponenten

NEIN.	Komponenten	Material	Qty
1	Körper	UPVC	1
2	Ball	UPVC	1
3	Ballsitz	Ptfe	4
4	Kabelstecker	Nylon/Nickel-plattierter Messing	1
5	Gehäuse	PC -Legierung ※	1
6	Etikett	PC	1
7	Indikationsfenster	Transparenter PC	1
8	Sechskantschlüssel	Werkzeugstahl	1

※ Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.

Abmessungen [DN15-DN20]

Abmessungen (mm)

DN	d	L1 = l2 = l3		G1		L4		L		H	W (kg)
DN	d	Faden	Buchse	Faden	Buchse	Faden	Buchse	Faden	Buchse	H	W (kg)
DN15	15	15	15.0	G1/2 '	20	62.5	58.5	125	117	163.1	1.0
DN20	20	20	16.3	G3/4 '	25	73.0	72.0	146	144	173.6	1.2

Flussrichtung

Funktionsdaten

Drehwinkel	90 ° ± 2 °
Schutzgrad	IP67 F Typ [feuchtigkeitsdicht, addieren Entfeuchtungsheizung] gemäß Q/12NK 4404-2023
Handbuch Überschreibung	Passender Innensechskantschlüssel (nur bei stromloser Verwendung)
Positionsindikator
