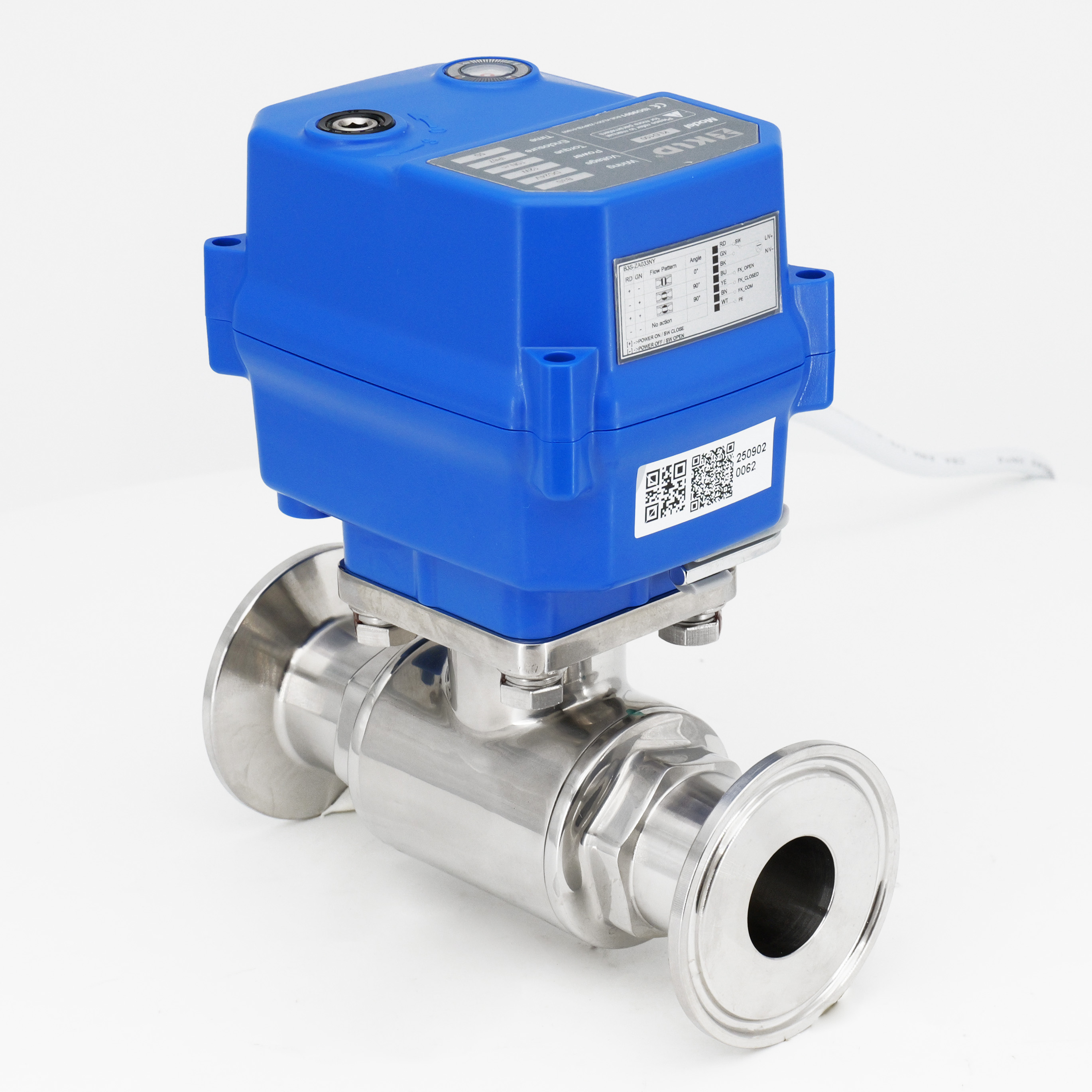

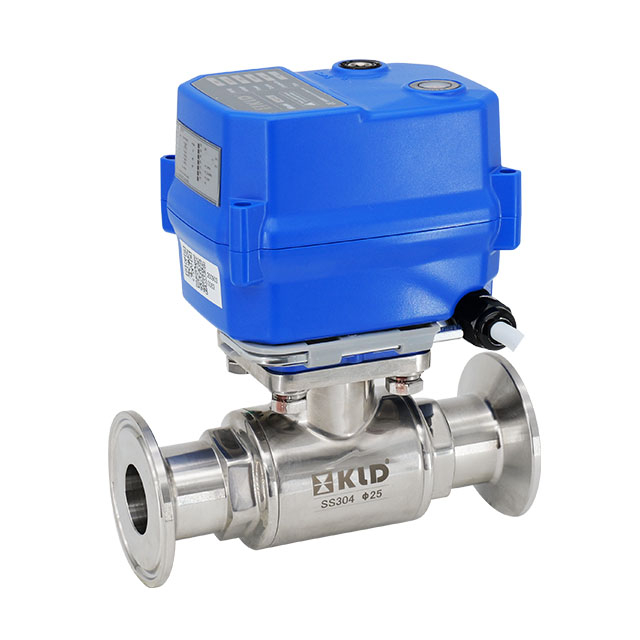

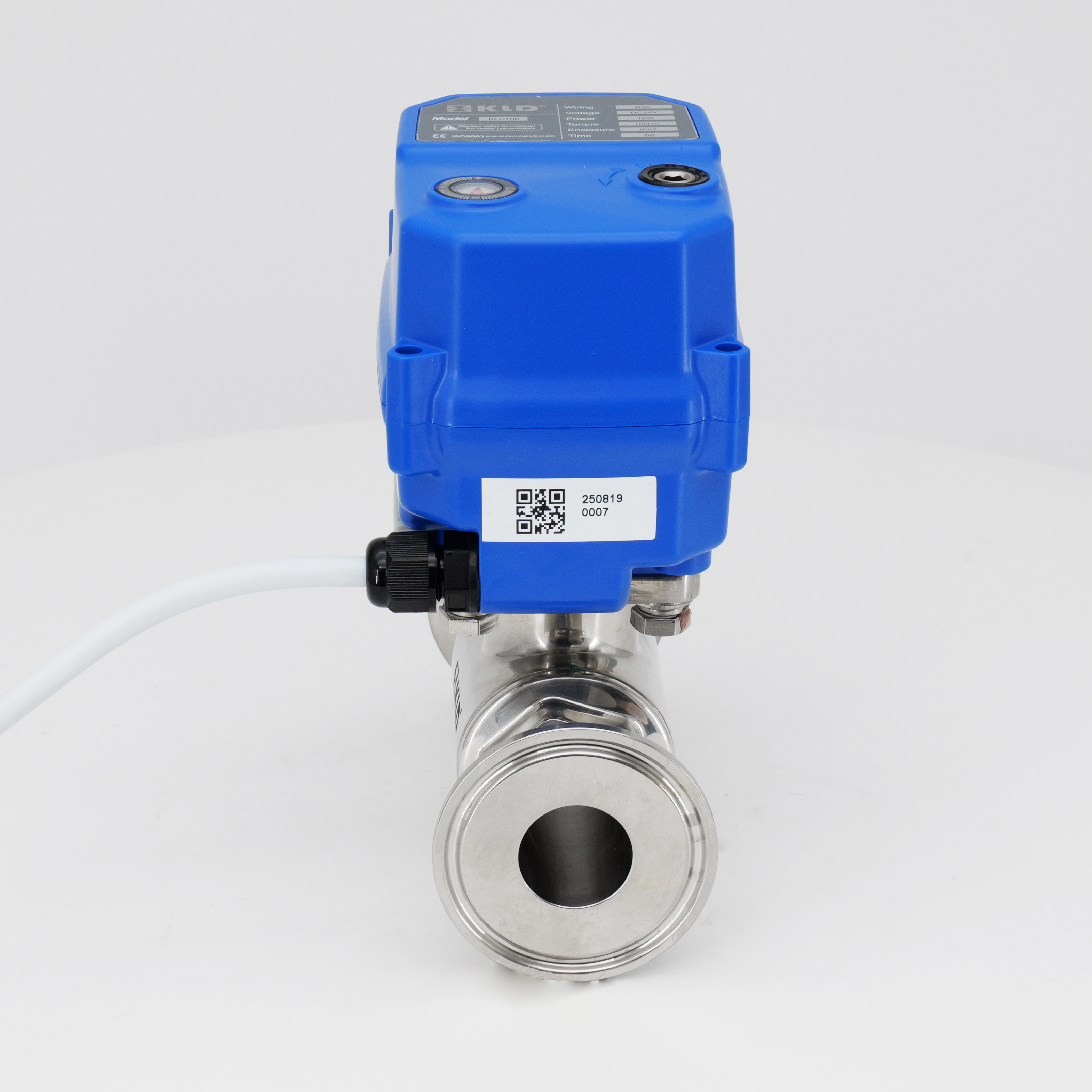

KLD 100 2-Wege-motorisierte Kugelventil für schnelles Zusammenbau (Tri-Clamp)

KLD 100 2-Wege-motorisierte Kugelventil für schnelles Zusammenbau (Tri-Clamp)

Merkmale:

Kompakte Größe, Anzüge für kleine Geräte
Manuelles Override ist sicher und bequem
Lange Lebensdauer - 20.000 Zyklen ※ 1
Bürstenloser Motor ， stabil und zuverlässig
Fail-safe-Funktion verfügbar
Hochgeschwindigkeit 2s verfügbar

※ 1 Die Daten sind unter Zustand der Laborumgebung. Differenzierende Anwendungen können unterschiedlich sein.


Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

Beschreibung

Der motorisierte 2-Wege-Kugelhahn KLD100 für die schnelle Montage (Tri-Clamp) ist für die schnelle Montage mit einem Tri-Clamp-Anschluss konzipiert und bietet eine kompakte und zuverlässige Lösung für die Durchflussregelung in verschiedenen Anwendungen. Das Ventil zeichnet sich durch eine robuste Konstruktion mit einem Edelstahlgehäuse (304/316/316L) und einem PTFE-Kugelsitz aus, was Langlebigkeit und Kompatibilität mit einer Vielzahl von Medien gewährleistet. Sein bürstenloser Motor sorgt für einen stabilen und zuverlässigen Betrieb mit einer langen Lebensdauer von bis zu 20.000 Zyklen und eignet sich für anspruchsvolle Industrieumgebungen.

Zu den technischen Spezifikationen gehören

Ventiltyp: 2-Wege motorisierte Kugelventil
Größen: φ19, φ25, φ32
Druck: maximal 1,0 mPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C

Dieses Produkt entspricht ISO 9001 und gewährleistet so hohe Qualität und Sicherheit. Es ist eine ausgezeichnete Wahl für Wasseraufbereitungssysteme, umweltfreundliche Anwendungen und andere industrielle Automatisierungsprozesse und bietet erhebliche Vorteile in Bezug auf Miniaturisierung, Langlebigkeit, Reaktionsgeschwindigkeit und Sicherheit.

CE genehmigt.

Anwendungen

Wasserbehandlungssystem
Wassersparendes und anderes umweltfreundliches System
Kleine Geräte für die automatische Steuerung

Technische Daten

Nennmoment	Nennspannung	Leistung	Verdrahtung	Laufzeit	Schutzklasse	Maximaler Druck	Mittlere Temperatur.
6nm	DC24V	24W	B2S/B3S/BD3S	2s	IP67- oder F -Typ	1,0mpa	0-100 ℃ ※ 2
10nm/ 6nm@kt	AC/DC95-265V	12W/ 18W@Kt	B3S/BD3S/KT32S	5s
	AC/DC24V		B2S/B3S/BD3S/KT32S
	DC12V
10nm	AC24V	12W	B3S	10s
	AC110V
	AC220V

※ 2 Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.

Hauptkomponentendiagramm ~!phoenix_varIMG48!~

Hauptkomponenten

NEIN.	Komponenten	Material	Qty
1	Körper	304/316/316L	1
2	Ball	304/316/316L	1
3	Ballsitz	Ptfe	2
4	Kabelstecker	Nylon, Nickel-plattiertes Messing	1
5	Gehäuse	PC -Legierung ※	1
6	Etikett	PC	1
7	Indikationsfenster	Transparenter PC	1
8	Sechseckiger Schraubenschlüssel	Werkzeugstahl	1

※ Vermeiden Sie den direkten oder indirekten Kontakt zwischen PC- und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform.

Dimensionen [ φ 19- φ 32]

Abmessungen (mm)

DN	d	D1	D2	L	L1	H1	H2	H	W (kg)
DN	d	D1	D2	L	L1	H1	H2	H	W (kg)
Φ19	15	50.5	43.5	103	51.5	42.75	25.25	143.6	1.23
Φ25	20	50.5	43.5	116	58.0	39.50	25.25	140.4	-
Φ32	25	50.5	43.5	122	61.0	47.00	25.25	147.9	-

Funktionsdaten

Drehwinkel	90 ° ± 2 °
Schutzgrad	IP67 F Typ [feuchtigkeitsdicht, addieren Entfeuchtungsheizung] gemäß Q/12NK 4404-2023
Handbuch Überschreibung	Passender Sechskantschlüssel (nur mit Kraft verwendet)
Positionsindikator
