Beschreibung

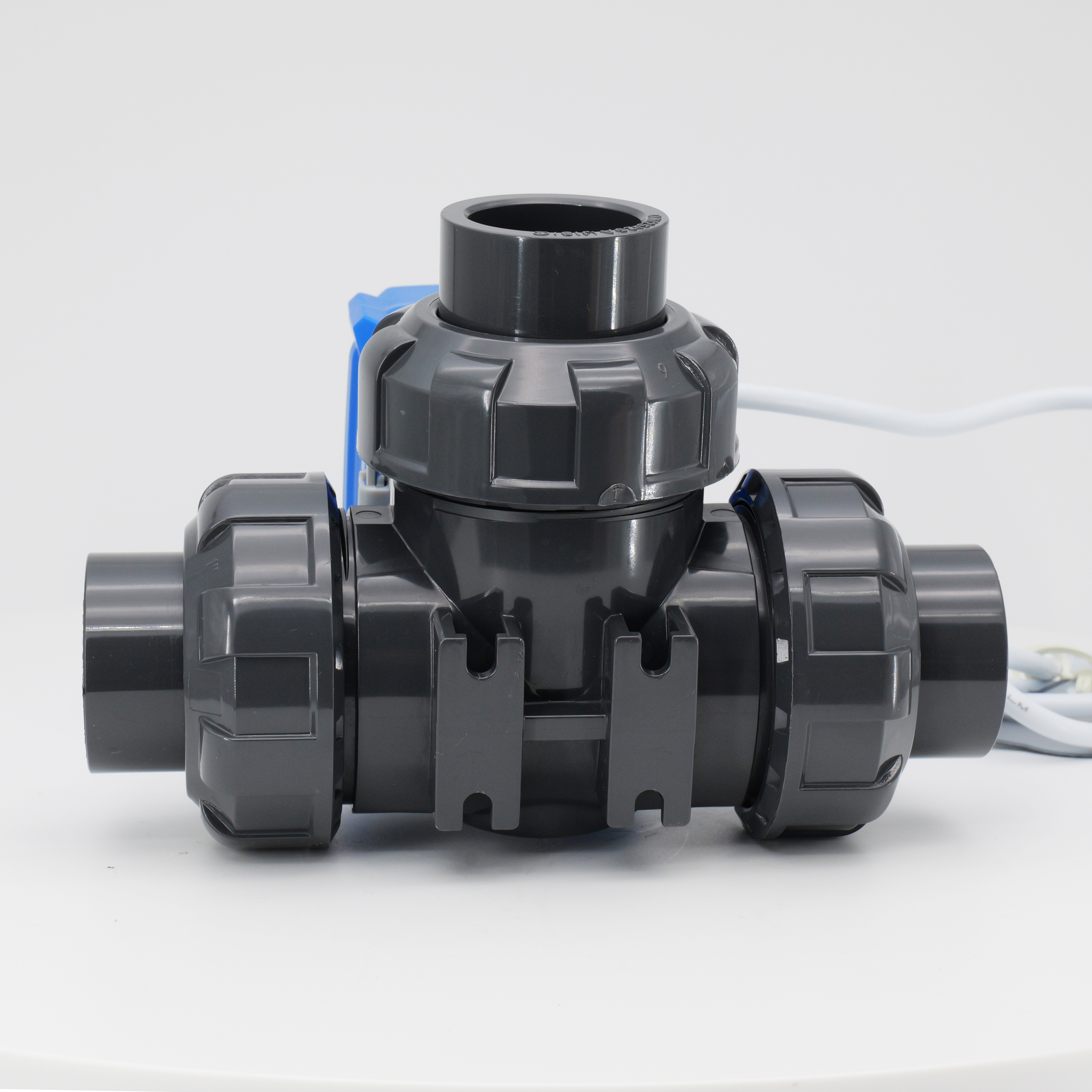

Der motorisierte 3-Wege-Kugelhahn KLD200 (UPVC) besteht aus einem Gehäuse und einer Kugel aus UPVC, was eine hervorragende Korrosionsbeständigkeit bietet und ihn besonders für Anwendungen mit chemischen oder aggressiven Medien geeignet macht. Es verfügt über eine ausfallsichere Funktion, die die Wahl zwischen normal offenem und normal geschlossenem Betrieb ermöglicht, und dient als langlebige und zuverlässige Alternative zu Magnetventilen. Der bürstenlose Motor sorgt für eine stabile Leistung, während der mitgelieferte Inbusschlüssel eine sichere manuelle Überbrückung bei Stromausfall ermöglicht. Mit seinem kompakten Design eignet sich das Ventil ideal für die Integration in Kleingeräte und automatisierte Systeme und verfügt über die Schutzart IP67 für zuverlässigen wasser- und staubdichten Betrieb.
Zu den technischen Spezifikationen gehören
Ventiltyp: 3-Wege-Kugelhahn mit Motor
Gehäusematerial: UPVC
Verbindungstyp: Gewinde/Buchse (GB-Standard)
Verfügbare Größen: DN15, DN20, DN25, DN32, DN40
Druckstufe: Maximal 1,0 MPa
Mittlere Temperatur: 0 ° C bis 45 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C
Manuelle Überbrückung: Sechskantschlüssel (zur Verwendung in Situationen ohne Strom)
Der motorisierte 3-Wege-Kugelhahn KLD200 UPVC wird häufig in Wasseraufbereitungssystemen, wassersparenden Anwendungen und anderen umweltfreundlichen automatisierten Steuerungssystemen eingesetzt. Es bietet eine lange Lebensdauer von bis zu 20.000 Zyklen und ist sowohl in Standard- als auch in Hochgeschwindigkeitsversionen erhältlich, um unterschiedlichen Betriebsanforderungen gerecht zu werden.
CE-zertifiziert.
Anwendungen
Wasserbehandlungssystem
Wassersparendes und anderes umweltfreundliches System
Kleine Geräte für die automatische Steuerung
Technische Daten
Nennmoment | Nennspannung | Leistung | Verdrahtung | Laufzeit | Schutzklasse | Maximaler Druck | Mittlere Temperatur. |
20nm | DC24V | 85W | B3S/BD3S | 1s | IP67 oder F Typ | 1,0mpa | 0-45 ℃ |
15nm | DC12V | 15W/25W@kt | B2S/B3S/BD3S/KT32S | 15s | |||
20nm | DC12VH | 25W@10s/ 36W@kt | 10s | ||||
20nm 15nm@6s | AC/DC24V | 15W@10s / 25w@6s / 36W@kt | 10s/6s | ||||
AC/DC95-265V | 15W@10s / 25w@6s / 36W@kt | B3S/BD3S/KT32S | |||||
20nm | AC24V | 15W | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
Hinweise: Typ S verfügt über eine Mikrobewegungsrückmeldung, die den Signalstatus nach einem Stromausfall mit einer leichten Verzögerung im Verhältnis zur Ventilpositionsaktion aufrechterhalten kann. Wenn ein synchrones Feedback-Signal mit der Ventilposition erforderlich ist, wird die Relais-Feedback-Lösung 200C-J empfohlen. Detaillierte technische Parameter können durch Rücksprache mit unserem Kundendienst eingeholt werden.
Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Komponenten | Material | Qty |
| 1 | Körper | UPVC | 1 |
| 2 | Ball | UPVC | 1 |
| 3 | Ballsitz | Ptfe | 1 |
| 4 | Kabelstecker | Nylon/Nickel-plattierter Messing | 1 |
| 5 | Gehäuse | PC -Legierung ※ / Aluminium sterben | 1 |
| 6 | Etikett | PC | 1 |
| 7 | Indikationsfenster | Transparenter PC | 1 |
| 8 | Sechskantschlüssel | Werkzeugstahl | 1 |
※ Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.
| Abmessungen【DN15-DN40】 | |
 |
Abmessungen (mm)
DN |
d | L1 = l2 = l3 | G1 | L4 | L | H | W (kg) | ||||
Faden | Buchse | Faden | Buchse | Faden | Buchse | Faden | Buchse | ||||
DN15 | 15 | 15.0 | 15.0 | G1/2 ' | 20 | 62.50 | 58.50 | 125.0 | 117.0 | 171.5 | 1.1 |
DN20 | 20 | 20.0 | 16.3 | G3/4 ' | 25 | 73.00 | 72.00 | 146.0 | 144.0 | 182.0 | 1.3 |
DN25 | 25 | 25.0 | 19.1 | G1 ' | 32 | 83.00 | 79.00 | 166.0 | 158.0 | 206.0 | 1.7 |
DN32 | 32 | 32.0 | 21.4 | G1-1/4 ' | 40 | 97.75 | 91.75 | 195.5 | 183.5 | 224.0 | 2.1 |
DN40 | 40 | 21.4 | 31.0 | G1-1/2 ' | 50 | 105.50 | 109.50 | 211.0 | 219.0 | 236.0 | 2.6 |
Hinweise: Die oben genannten Daten gelten für den GB-Standard.
Funktionsdaten
Drehwinkel | 90 ° ± 2 ° |
Schutzgrad | IP67 F-Typ [feuchtigkeitsgeschützt, mit zusätzlicher Entfeuchtungsheizung] Gemäß Q/12NK 4404-2023 |
Handbuch Überschreibung | Passender Innensechskantschlüssel (nur bei stromloser Verwendung) |
| Positionsindikator |  |
Arbeitsbedingungen
Umgebungstemperatur. | -15 ℃＜ t ＜ 45 ℃ |
Umgebungsfeuchtigkeit | 5-95%RH, Nicht-Kondensation |
| Mittlere Temperatur. | 0–45℃ |
※ Vorbehaltlich technischer Änderungen
