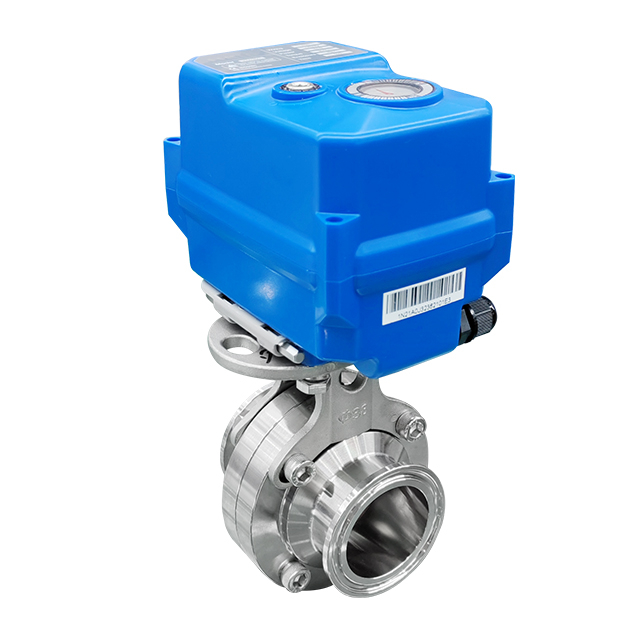

Beschreibung
Die motorisierte Absperrklappe KLD200 ist für eine schnelle Montage konzipiert und erfüllt Hygienestandards, sodass sie für Anwendungen geeignet ist, die eine saubere und hygienische Flüssigkeitshandhabung erfordern. Der Ventilkörper und die Ventilscheibe bestehen aus Edelstahl 304, 316 oder 316L und gewährleisten eine hervorragende Korrosionsbeständigkeit und die Einhaltung hygienischer Anforderungen. Es verfügt über eine ausfallsichere Funktion zur Auswahl zwischen normal offenem und normal geschlossenem Betrieb und dient als zuverlässige und effiziente Alternative zu Magnetventilen. Der bürstenlose Motor sorgt für eine stabile und leise Leistung, während der mitgelieferte Inbusschlüssel eine sichere manuelle Überbrückung bei Stromausfall ermöglicht. Mit seinem kompakten Design und der Schutzart IP67 ist das Ventil sowohl wasser- als auch staubdicht und eignet sich ideal für die Integration in automatisierte Systeme, bei denen Hygiene und Zuverlässigkeit von entscheidender Bedeutung sind.
Zu den technischen Spezifikationen gehören
Ventiltyp: Motorisierte Absperrklappe
Anschluss: Schnelle Montage (Sanitärstandard)
Verfügbare Größen: Ф19, Ф25, Ф32, Ф38, Ф45
Druckstufe: Maximal 1,0 MPa
Mittlere Temperatur: 0 ° C bis 100 ° C
Umgebungstemperatur: -15 ° C bis 45 ° C
Manuelle Überbrückung: Sechskantschlüssel (zur Verwendung in Situationen ohne Strom)
Die motorisierte Sanitär-Absperrklappe KLD200 wird häufig in Wasseraufbereitungssystemen, umweltfreundlichen wassersparenden Anwendungen und automatisierten Steuerungsgeräten in hygienischen Umgebungen eingesetzt. Es bietet eine lange Lebensdauer von bis zu 20.000 Zyklen und es stehen sowohl Hochgeschwindigkeits- als auch Standardbetriebsmodi zur Verfügung, um verschiedenen Betriebsanforderungen gerecht zu werden.
CE-zertifiziert.
Anwendungen
Wasserbehandlungssystem
Wassersparendes und anderes umweltfreundliches System
Kleine Geräte für die automatische Steuerung
Technische Daten
Nennmoment | Nennspannung | Leistung | Verdrahtung | Laufzeit | Schutzklasse | Maximaler Druck | Mittlere Temperatur. |
20nm | DC24V | 85W | B3S/BD3S | 1s | IP67- oder F -Typ | 1,0mpa | 0-100 ℃ ※ 2 |
15nm | DC12V | 15W/25W@kt | B2S/B3S/ BD3S/KT32S | 15s | |||
20nm | DC12VH | 25W@10s/ 36W@kt | 10s | ||||
20nm 15nm@6s | AC/DC24V | 15W@10S / 25W@6S / 36W@Kt | 10s/6s | ||||
AC/DC95-265V | 15W@10S / 25W@6S / 36W@Kt | B3S/BD3S/KT32S | |||||
20nm | AC24V | 15W | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Es muss eine Hochtemperaturhalterung hinzufügen, wenn die mittlere Temperatur über 100 ° C beträgt.
Hinweise: Typ S verfügt über eine Mikrobewegungsrückmeldung, die den Signalstatus nach einem Stromausfall mit einer leichten Verzögerung im Verhältnis zur Ventilpositionsaktion aufrechterhalten kann. Wenn ein synchrones Feedback-Signal mit der Ventilposition erforderlich ist, wird die Relais-Feedback-Lösung 200C-J empfohlen. Detaillierte technische Parameter können durch Rücksprache mit unserem Kundendienst eingeholt werden.

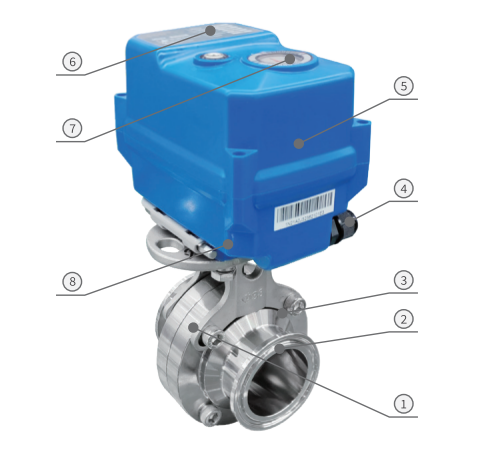

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Komponenten | Material | Qty |
| 1 | Körper | 304/ 316/ 316L | 1 |
| 2 | Scheibe | 304/ 316/ 316L | 1 |
| 3 | Versiegelung | FPM/VMQ | 1 |
| 4 | Kabelstecker | Nylon vernickeltes , Messing | 1 |
| 5 | Gehäuse | PC -Legierung ※ / Aluminium sterben | 1 |
| 6 | Etikett | PC | 1 |
| 7 | Indikationsfenster | Transparenter PC | 1 |
| 8 | Sechskantschlüssel | Werkzeugstahl | 1 |
※ Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.

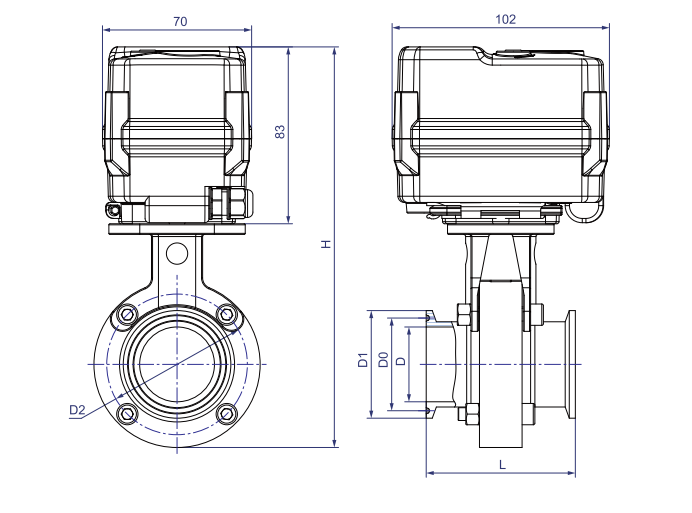

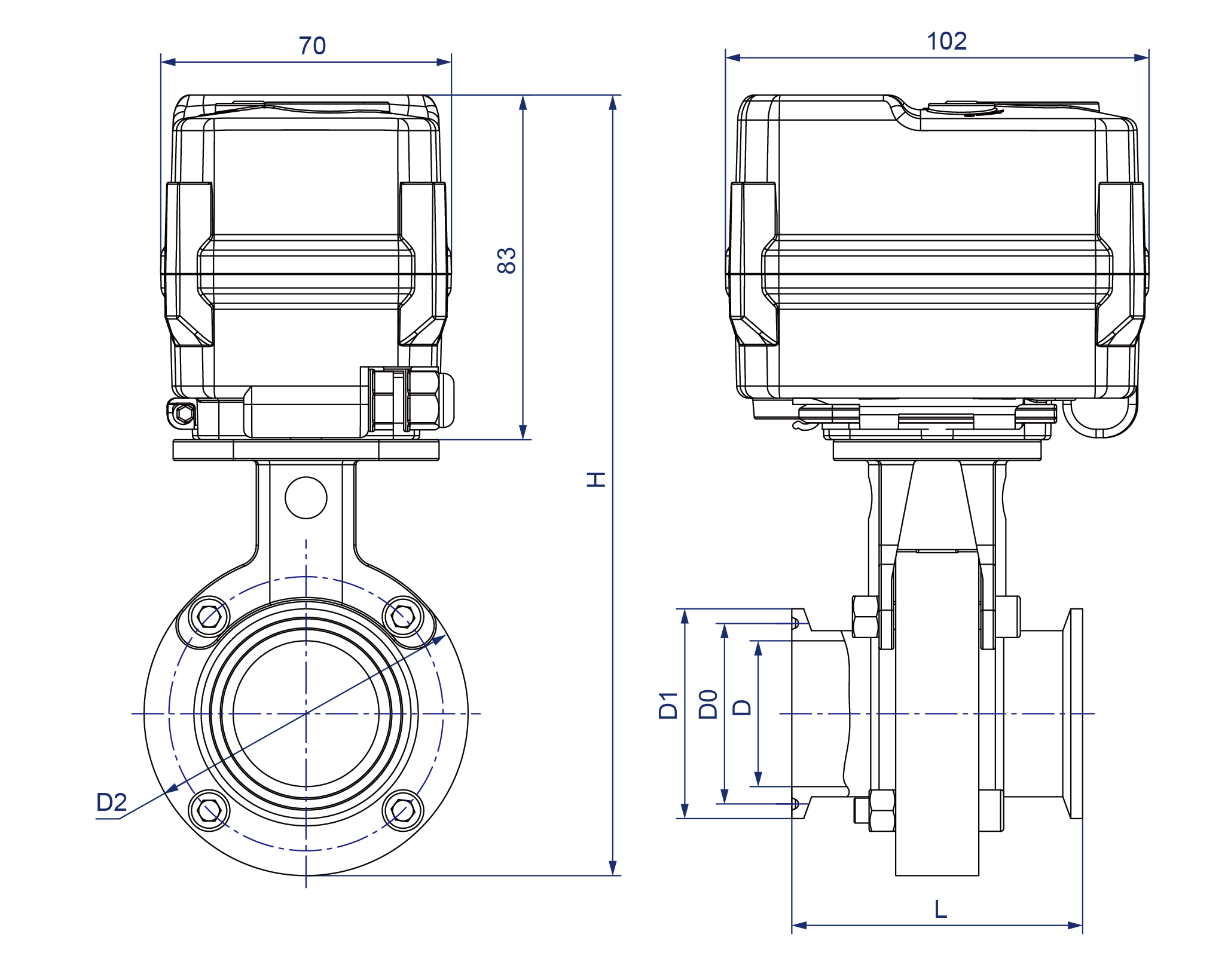

Abmessungen【Ф19-Ф45】
Abmessungen (mm)
DN | D | D0 | D1 | D2 | L | H | W (kg) |
Ф19 | 15.8 | 43.5 | 50.5 | 76 | 66 | 189.0 | 1.8 |
| Verlassen | 22.4 | 43.5 | 50.5 | 76 | 66 | 189.0 | 1.8 |
| Ф32 | 28.8 | 43.5 | 50.5 | 79 | 66 | 190.5 | 1.8 |
| Verlassen | 35.1 | 43.5 | 50.5 | 86 | 66 | 202.0 | 2.2 |
| Verlassen | 41.0 | 56.5 | 64.0 | 90 | 70 | 205.0 | 2.5 |
Funktionsdaten
Drehwinkel | 90 ° ± 2 ° |
Schutzgrad | IP67 F Typ [feuchtigkeitssicher, Entfeuchtungsheizung hinzufügen] Gemäß Q/12NK 4404-2023 |
Handbuch Überschreibung | Passender Innensechskantschlüssel (nur bei stromloser Verwendung) |
| Positionsindikator |  |
Arbeitsbedingungen
Umgebungstemperatur. | -15 ℃＜ t ＜ 45 ℃（ kann für andere Temperaturen angepasst werden.） |
Umgebungsfeuchtigkeit | 5-95%RH, Nicht-Kondensation |
| Mittlere Temperatur. | 0—100 ℃ |
※ Vorbehaltlich technischer Änderungen
