Beschreibung

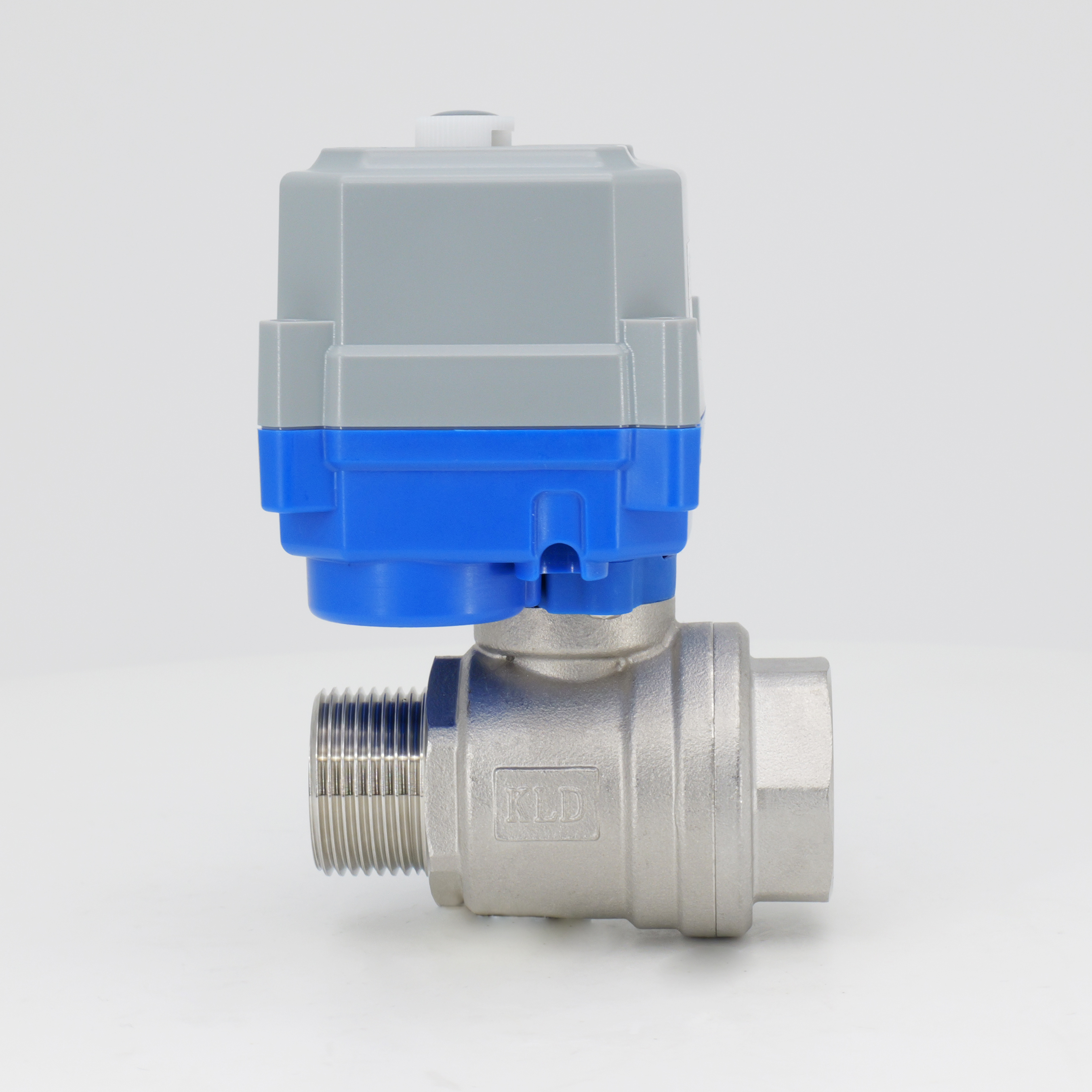

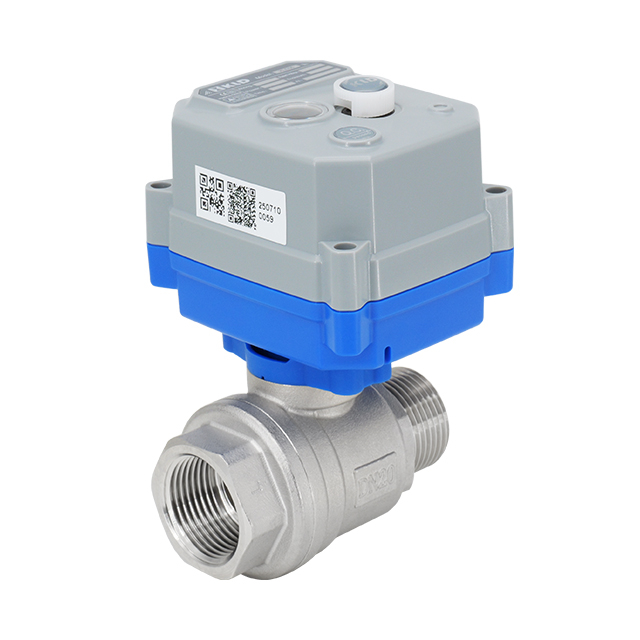

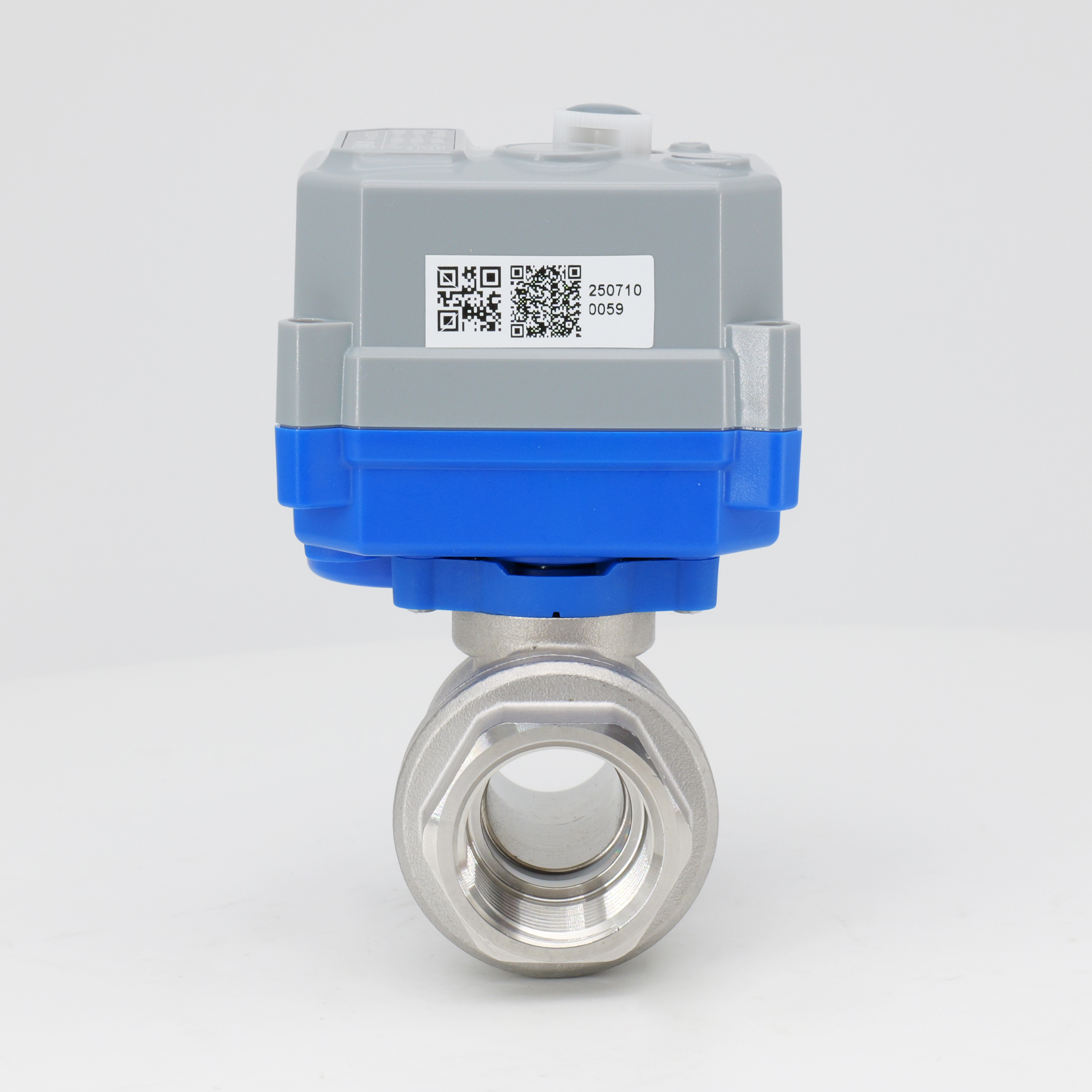

Der kompakte 2-Wege-Kugelhahn mit normalem Ein-/Aus-Motor gehört zur Serie KLD30S/SJ. Es verwendet Außen- und Innengewindeanschlüsse für die direkte Rohrinstallation. Es stehen zwei Varianten zur Verfügung: der 30S mit Handnotbetätigung und der 30SJ ohne. Der Ventilkörper besteht aus Edelstahl 304 oder 316L. Kugel und Schaft bestehen ebenfalls aus 304/316L. PTFE-Sitze und EPDM/NBR/FPM-Dichtungen sorgen für chemische Beständigkeit. Das Full-Port-Design minimiert Durchflussbeschränkungen. Der Aktuator liefert ein Drehmoment von 3 N·m. Der Schutz ist IP67. Der Aktor kann auf eine Lebensdauer von bis zu 500.000 Zyklen aufgerüstet werden. Hergestellt unter einem ISO 9001-Qualitätsmanagementsystem.
Technische Spezifikationen
Ventiltyp: motorisiertes 2-Wege-Kugelventil (männlich x weiblich)
Größen: DN10, DN15, DN20
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mediumtemperatur: 0–100 °C / 120 °C / 150 °C
Umgebungstemperatur: -20 °C bis 45 °C (anpassbar) ※1
Dieses Ventil wird häufig in der industriellen Automatisierung, wassersparenden Steuerungen, Umweltschutz und Wasseraufbereitung eingesetzt. Die Außen- und Innengewindekonfiguration ermöglicht eine direkte Inline-Verbindung ohne Adapter. Es passt in kleine Geräte und enge Räume. Es werden sowohl flüssige als auch gasförmige Medien unterstützt. Optionale Hochtemperatur-Montagehalterungen erweitern den Bereich auf 200 °C.
※1 Eine kundenspezifische Anpassung ist für Temperaturen außerhalb des Bereichs von >45 °C oder <-20 °C möglich.
① t<-40°C, schließen Sie den Strom mindestens 15 Minuten (30 Minuten empfohlen) vor der Verwendung an. Bei höheren Umgebungstemperaturen kann sich die Aufwärmzeit verkürzen.
② t<- 40°C über einen längeren Zeitraum, schützen Sie den Stellantrieb, z. B. durch ein Heizkabel. Nicht erforderlich bei Umgebungstemperatur t ≥ -15°C.
Anwendungen
Industrielle Automatisierung und Instrumentierung
Intelligente Wassersparregler und steuerbare Endgeräte
Umweltschutz, Niedrigwasser, Wasserversorgung und -entsorgung, Wasseraufbereitung
Tabelle mit Verkabelungen und elektrischen Parametern
Ohne manuelle Überbrückung 【30SJ】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2a | |
| DC12V | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1a | ||
| DC24V | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 7W | ≤ 10 mA | 10 ± 5 mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3a | |
| DC12V | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2a | ||
| DC24V | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1a | ||
Mit manueller Überbrückung 【30S】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2a | |
| AC/DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1a | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2a | |
| AC/DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2a | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1a | |
Hohe Geschwindigkeit
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B3(J) BD3(J | DC24V | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2a | |
KT2(J) KT32(J) | DC24V | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3a | |
※2 Spezifikationen für externe flinke Sicherungen: Nennstrom ≥ 2-5 mal der max. Nennstrom eines einzelnen Motorventils. Bei mehreren parallel geschalteten Ventilen sollte der Sicherungswert entsprechend den tatsächlichen Anforderungen erhöht werden.
Hinweise: Für die Fail-Safe-Funktion wählen Sie bitte die Steuerung der KT-Serie. Die oben aufgeführten Parameter sind Standard. Für weitere Einzelheiten wenden Sie sich bitte an unser Verkaufspersonal.

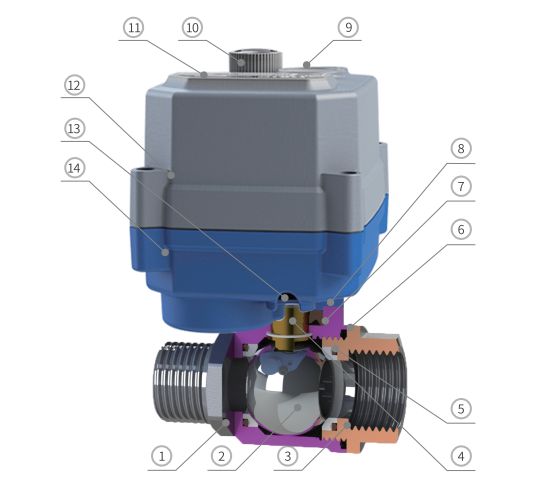

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Teil | Material | Qty |
| 1 | Körper | 304 / 316L | 1 |
| 2 | Ball | 304 / 316L | 1 |
| 3 | Motorhaube | 304 / 316L | 1 |
| 4 | Stängel | 304 / 316L | 1 |
| 5 | Kugelsitz ※3 | Ptfe | 2 |
| 6 | Motorhaubendichtung | EPDM / NBR / FPM ※4 | 1 |
| 7 | Schaftdichtung | EPDM / NBR / FPM ※4 | 1 |
| 8 | Montagehalterung | PA66 | 1 |
| 9 | Sichtfenster | Transparenter PC | 1 |
| 10 | Handrad ※5 | POM | 1 |
| 11 | Etikett | PC | 1 |
| 12 | Obere Abdeckung | PC-Legierung ※6 | 1 |
| 13 | Kontermutter der Kabelverschraubung | PA66 | 1 |
| 14 | Untere Abdeckung | PC-Legierung ※6 | 1 |
※ 3 Für gasförmige Medien wird verschleißfestes PTFE empfohlen.
※ 4 Andere Materialien sind anpassbar.
※5 30SJ-Serie ohne Handrad.
※6 Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.

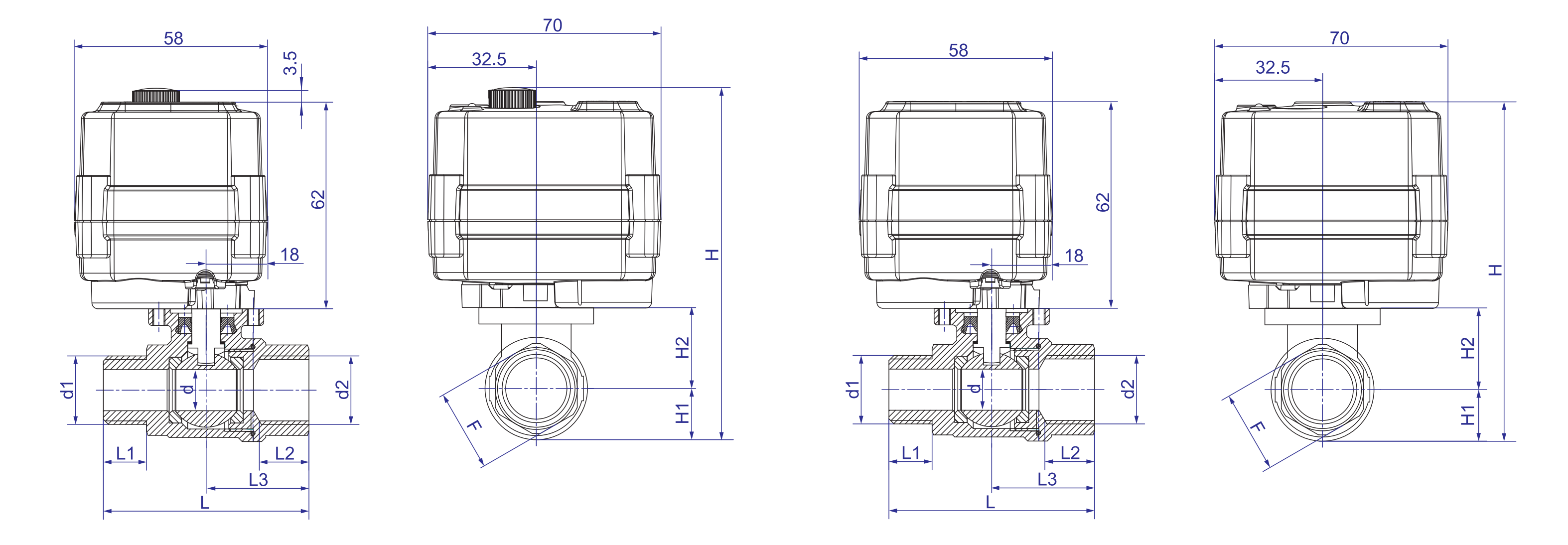

| Abmessungen-30S 【DN10-DN20】 | Abmessungen-30SJ 【DN10-DN20】 |
 | |
Abmessungen (mm)
| Körpertyp | Verbindungstyp | DN | d | D1 | D2 | L1 | L2 | L3 | L | F | H1 | H2 | H | W (kg) | |
| 30S | 30SJ | ||||||||||||||
| Volle Bohrung | Außen- und Innengewinde | DN10 | 10.0 | G3/8 ' | G3/8 | 10.5 | 12 | 25.0 | 50.0 | 20 | 12.5 | 19.75 | 97.75 | 94.25 | - |
| DN15 | 14.0 | G1/2 ' | G1/2 | 15.0 | 13 | 28.5 | 62.5 | 27 | 16.5 | 21.25 | 103.25 | 99.75 | - | ||
| DN20 | 18.5 | G3/4 ' | G3/4 ' | 16.0 | 16 | 35.0 | 71.0 | 32 | 21.5 | 25.75 | 112.75 | 109.25 | - | ||
Notiz:
1. Die Toleranzen der Teileabmessungen entsprechen GB/T 1804-2000, Klasse m.
2. Montagetoleranz: ±2 mm.
3. Optionale Anschlussgewinde: NPT, G usw. Bitte bei Bestellung angeben.
4. Für Mediumstemperaturen von 100°C bis 150°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 33 mm.
5. Für Mediumstemperaturen von 150°C bis 200°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 56 mm.
Aufmerksamkeit:
1. Aufgrund von Abweichungen von Charge zu Charge können sich die Daten geringfügig ändern. Das physische Produkt hat Vorrang. Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor!
2. Für Anwendungen mit begrenztem Einbauraum oder strengen Maßanforderungen wenden Sie sich bitte an das zuständige Vertriebspersonal.
Anweisungen zur manuellen Überschreibung
Der manuelle Betrieb muss bei ausgeschaltetem Gerät durchgeführt werden. Weitere Informationen finden Sie im Handbuch.
※ Vorbehaltlich technischer Änderungen
