Eine ungenaue Flüssigkeitskontrolle belastet die Betriebsbudgets und beschleunigt den Geräteverschleiß in Industrieanlagen. Die binäre Flusssteuerung arbeitet ausschließlich im vollständig geöffneten oder vollständig geschlossenen Zustand. Bei dieser Ein-Aus-Methodik ist es überhaupt nicht möglich, dynamische Sollwerte für Temperatur, Druck oder Durchflussrate bei schwankenden Systemlasten aufrechtzuerhalten. Prozessvariablen verändern sich ständig. Um diesen wechselnden Anforderungen gerecht zu werden, benötigen Sie eine mechanische Lösung, die eine kontinuierliche, proportionale Anpassung ermöglicht.
Das Verständnis der genauen Mechanik eines Modulationsventils ist der erste Schritt bei der Festlegung der richtigen Steuerungsarchitektur für Ihre Anlage. Dieses grundlegende Wissen ermöglicht es Ingenieuren, die Prozesseffizienz zu optimieren, Regelkreise zu stabilisieren und langfristige Wartungsverbindlichkeiten zu mindern. Die Auswahl der richtigen Komponenten verhindert katastrophale Pipeline-Ausfälle und sorgt für präzise Umwelt- oder Chemikalienvorschriften.

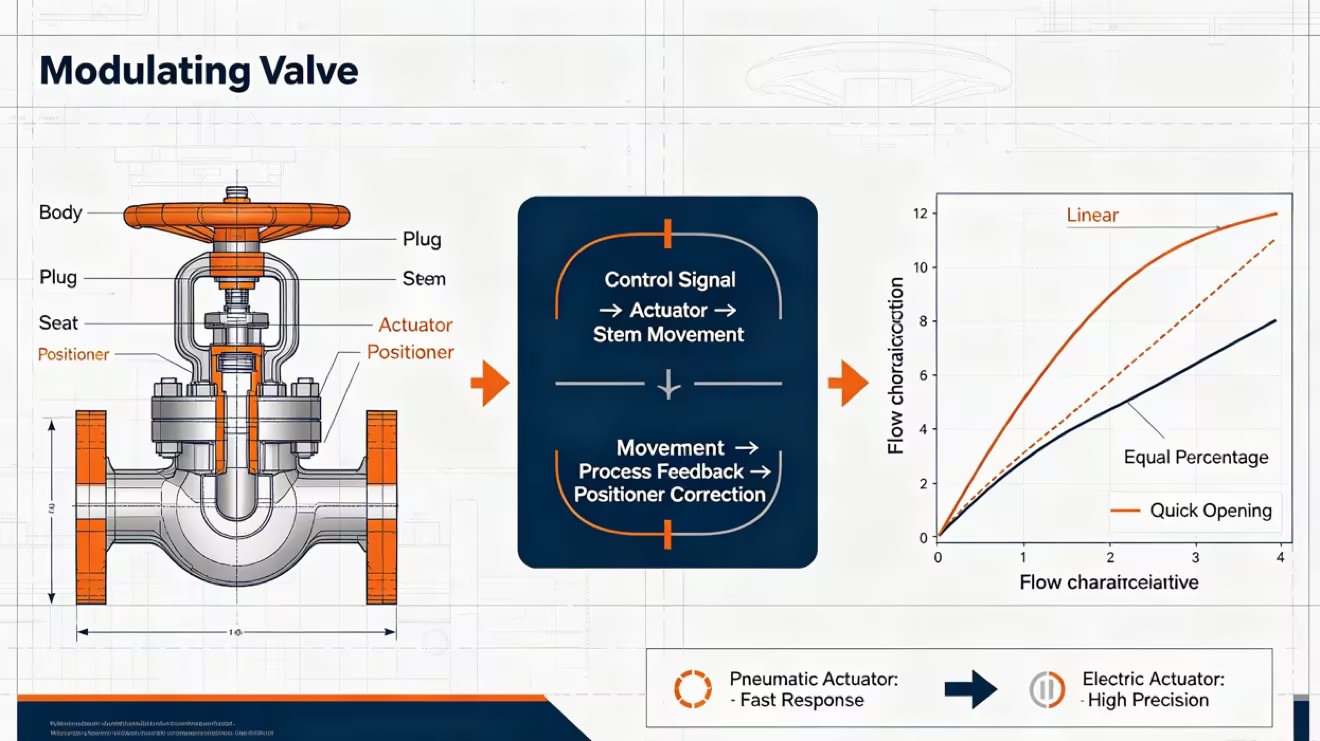

Ein Modulationsventil passt den Durchfluss mithilfe eines kontinuierlichen Steuersignals proportional zwischen 0 % und 100 % an und ermöglicht so eine präzise, automatisierte Aufrechterhaltung der Systemsollwerte.
Eine zuverlässige Modulation erfordert die nahtlose Integration von drei unterschiedlichen Komponenten: dem Ventilkörper (Flüssigkeitsregulierung), dem Aktuator (Antriebskraft) und dem Stellungsregler (Feedback-Genauigkeit).
Die Auswahl des richtigen Ventiltyps (Kugelventil, Kugelventil mit V-Anschluss, Drosselklappe) erfordert die Abwägung des erforderlichen Durchflusskoeffizienten (Cv) gegen den Druckabfall, die Fluideigenschaften (Flüssigkeit, Gas, Dampf) und die inhärenten Durchflusseigenschaften.
Eine falsche Dimensionierung oder Komponentenauswahl führt zu kritischen Implementierungsrisiken, einschließlich Kavitation, Gratbildung, Haftreibung und Regelkreisschwankungen.
Die binäre Steuerung basiert auf Ein-Aus-Ventilen. Diese Ventile gibt es nur in zwei Zuständen: 100 % geöffnet oder 0 % geschlossen. Diese Einschränkung führt zu starken mechanischen Belastungen in Rohrleitungsnetzen. Durch schnelles Schließen eines Standard-Absperrventils wird der Flüssigkeitsimpuls sofort gestoppt. Diese plötzliche Verzögerung erzeugt eine hydraulische Stoßwelle, die als Wasserschlag bekannt ist. Die kinetische Energie der bewegten Flüssigkeit wandelt sich in massive Druckspitzen um. Diese Spitzen reißen Dichtungen auf, zerstören Instrumente und reißen Rohrleitungshalterungen aus ihren Ankern. Wir sehen dies häufig in schlecht konzipierten Kühlwasserkreisläufen, in denen Betreiber Absperrschieber zur Drosselung verwenden.
Darüber hinaus versagt die binäre Steuerung völlig bei Anwendungen, die eine kontinuierliche Variablenanpassung erfordern. Stellen Sie sich einen Wärmetauscher vor, der dafür ausgelegt ist, Flüssigkeit mit einer Temperatur von genau 150 °F abzugeben. Wenn das Dampfversorgungsventil nur zwischen vollständig geöffnet und vollständig geschlossen wechselt, schwankt die Ausgangstemperatur stark. Das System wird den Zielsollwert ständig über- und unterschreiten. Dieses unregelmäßige Verhalten beeinträchtigt die Produktqualität und verschwendet enorme Mengen an Wärmeenergie.
Dynamische Systeme erfordern proportionale Reaktionen. Betriebsanforderungen erfordern den Einsatz der Modulation, wenn enge Toleranzen zwingend erforderlich sind. Wenn eine chemische Reaktion eine auf 1 % genaue Zufuhrrate erfordert, kann die binäre Steuerung nicht erfolgreich sein. Sie müssen eine kontinuierliche Anpassung nutzen.
Auch variable Lastanforderungen erfordern eine Modulation. Die Downstream-Nachfrage bleibt selten statisch. Wenn Verbraucher mehr Wasser aus einem kommunalen System beziehen oder ein Gebäude während der Hauptnachmittagsstunden mehr Kühlung benötigt, muss die Durchflussrate entsprechend angepasst werden. Die schrittweise Anpassung des Durchflusses schützt empfindliche nachgeschaltete Geräte. Ein langsamer Druckanstieg verhindert, dass plötzliche Druckstöße empfindliche Filtermembranen beschädigen oder Turbinenschaufeln überdrehen.
Die Temperaturen in Gewerbegebäuden schwanken je nach Belegungsniveau, Sonnenwärmegewinn und äußeren Wetterbedingungen. Ein Modulationsventil steuert diese Innenräume automatisch. Es passt den Fluss von Kalt- oder Warmwasser durch die Rohrschlangen von Lüftungsgeräten genau an. Wenn sich die Raumtemperatur dem Thermostat-Sollwert nähert, schließt das Ventil allmählich. Es reduziert den Wasserdurchfluss exakt auf die thermische Belastung. Diese präzise Drosselung verhindert unangenehme Temperaturschwankungen und reduziert den Energieverbrauch von Kälteanlagen und Kesseln drastisch. In großen Campusumgebungen arbeiten Hunderte dieser Ventile zusammen, um das gesamte Wasserversorgungsnetz auszugleichen.
Chemische Reaktionen erfordern strenge Umgebungskontrollen, um sicher und produktiv zu bleiben. Flüchtige Flüssigkeiten und reaktive Gase erfordern exakte Drücke und Durchflussraten. Modulierende Regelventile halten diese Parameter aufrecht. Sie sorgen für sichere und stabile chemische Reaktionen in Druckreaktoren. Eine geringfügige Abweichung im Katalysatorfluss kann eine ganze Produktionscharge ruinieren oder ein gefährliches thermisches Durchgehen auslösen. Die kontinuierliche Modulation verhindert diese kostspieligen Abweichungen, indem die Durchflussraten in Echtzeit basierend auf dem Sensor-Feedback angepasst werden. In diesen Einheiten installieren wir oft spezielle Legierungsventile, um stark korrosive Einsatzstoffe zu handhaben und gleichzeitig enge Regeltoleranzen einzuhalten.
Kraftwerke sind auf die präzise Lieferung von Hochdruckdampf angewiesen, um riesige Turbinen anzutreiben. Modulationsventile regulieren diesen Dampf über einen Teil oder den gesamten Weg. Sie optimieren den Turbinenwirkungsgrad, indem sie den Dampfstrom direkt an den Bedarf des Stromnetzes anpassen. Während der Startsequenzen öffnen sich diese Ventile schrittweise. Durch diese langsame Dampfeinleitung werden die Rohrleitungen allmählich erwärmt. Präzise Modulation schützt die Stromerzeugungsinfrastruktur vor Thermoschock, Rohrverformung und katastrophalen Übergeschwindigkeitsbedingungen. Auch Kesselspeisewassersysteme sind stark auf diese Ventile angewiesen, um den Trommelfüllstand unter sich schnell ändernden Lastbedingungen aufrechtzuerhalten.
Der Ventilkörper dient als primäre Druckbegrenzung. Es enthält die internen benetzten Teile, die zusammenfassend als Innengarnitur bezeichnet werden. Die Innengarnitur umfasst typischerweise den Kegel, den Sitzring und den Ventilschaft. Diese Komponenten schränken den Flüssigkeitsdurchgang physisch ein oder ermöglichen ihn. Wenn sich der Schaft bewegt, bewegt sich der Kegel näher an den Sitz heran oder weiter von ihm weg.
Die spezifische Form der Verkleidung bestimmt das Strömungsprofil. Ein flacher Scheibenstopfen sorgt für eine schnelle Öffnungseigenschaft. Ein parabolischer oder konturierter Stopfen ergibt eine lineare oder gleichprozentige Durchflusscharakteristik. Für Hochdruckanwendungen verwenden Ingenieure häufig käfiggeführte Garnituren. Der Käfig fungiert als Führungszylinder für den Stopfen, sorgt für Stabilität gegenüber aggressiven Flüssigkeitsturbulenzen und reduziert mechanische Vibrationen.
Der Aktuator stellt die physikalische Antriebskraft bereit, die erforderlich ist, um den Ventilschaft über seinen Hub zu bewegen. Es übersetzt ein Steuersignal in mechanische Bewegung. Die Industrie nutzt mehrere unterschiedliche Antriebsmechanismen:
Pneumatische Antriebe: Diese nutzen Druckluft, die gegen eine flexible Membran oder einen starren Kolben wirkt. Sie bieten schnelle Reaktionszeiten und hohen Schub. Sie sind leicht mit mechanischen Federn ausgestattet, um das Ventil bei einem Luftdruckverlust in eine sichere Position zu bringen.
Elektrische Aktuatoren: Diese verwenden Elektromotoren, die mit Getrieben gekoppelt sind. Sie bieten eine hohe Präzision und machen ein anlagenweites Druckluftnetz überflüssig. Sie sind ideal für abgelegene Standorte.
Elektrohydraulische Aktuatoren: Diese kombinieren elektrische Steuersignale mit eigenständiger hydraulischer Leistung. Sie liefern enorme Schubkräfte, die für außergewöhnlich große Ventile oder extreme Druckabfälle erforderlich sind.
Der Stellungsregler fungiert als Gehirn der modulierenden Baugruppe. Die Montage erfolgt direkt am Aktuator. Der Stellungsregler liest das eingehende Steuersignal aus dem Anlagennetzwerk. Anschließend vergleicht es dieses Befehlssignal mechanisch oder digital mit der tatsächlichen physischen Position des Ventilschafts.
Wenn der Rohrleitungsdruck gegen den Stopfen drückt und ihn aus der Ausrichtung zwingt, entsteht eine Diskrepanz. Der Stellungsregler erkennt diesen Fehler sofort. Es übt eine Korrekturkraft aus, indem es Luftdruck im Aktuator hinzufügt oder ablässt. Diese Rückkopplung mit geschlossenem Regelkreis eliminiert Totzonen. Es gewährleistet eine exakte Schaftplatzierung unabhängig von schwankenden dynamischen Kräften im Rohr.
Eine automatisierte Steuerung erfordert standardisierte Kommunikationsprotokolle. Der Stellungsregler muss verstehen, was das zentrale Steuerungssystem von ihm verlangt. Industriestandard-Eingänge steuern die Ventilposition. Analoge Signale, hauptsächlich 4–20 mA, sind nach wie vor am gebräuchlichsten. Ein 4-mA-Signal befiehlt dem Ventil normalerweise, vollständig zu schließen, während ein 20-mA-Signal ihm die vollständige Öffnung befiehlt.
Moderne Anlagen nutzen digitale Feldbusprotokolle wie HART, Profibus oder Foundation Fieldbus. Diese digitalen Signale übertragen den primären Positionsbefehl sowie umfangreiche Diagnosedaten. Sie lassen sich nahtlos mit speicherprogrammierbaren Steuerungen (SPS) oder verteilten Steuerungssystemen (DCS) verbinden. Der Zentralprozessor berechnet die erforderliche Leistung auf Basis von PID-Algorithmen und sendet den genauen Befehl an den Stellungsregler zur vollautomatischen Steuerung.
Ingenieure betrachten Kugelventile allgemein als den Industriestandard für hochpräzise Drosselung. Der interne Flüssigkeitsweg zwingt das Medium dazu, die Richtung zweimal zu ändern. Dieser gewundene Weg erzeugt einen natürlich hohen Druckabfall. Kugelventile meistern schwierige Einsatzbedingungen außergewöhnlich gut. Sie bieten dichte Absperrfähigkeiten und ein hervorragendes Stellverhältnis. Dank ihres robusten Designs können sie den hohen Geschwindigkeiten und Turbulenzen standhalten, die mit einer aggressiven Druckreduzierung einhergehen. Wir spezifizieren häufig Kugelventile für Kesselspeisewasser- und Hochdruckdampfentspannungsstationen, bei denen eine präzise Steuerung nicht verhandelbar ist.
Bei Anwendungen zur Durchflussregelung mit hoher Kapazität werden häufig Kugelhähne mit V-Anschluss eingesetzt. Ein Standard-Kugelhahn verfügt über einen runden Anschluss. Beim Öffnen ändert sich der Strömungsquerschnitt nichtlinear, was zu einer schlechten Drosselsteuerung führt. Das V-Port-Design löst dieses Problem. Hersteller fräsen eine „V“-förmige Kerbe in die Kugel. Während sich die Kugel dreht, gibt diese Kerbe den Strömungsbereich nach und nach frei. Diese Geometrie ermöglicht eine hochlineare Strömungscharakteristik. V-Port-Ventile bieten eine hohe Durchflusskapazität bei gleichzeitig präziser Steuerung. Sie eignen sich hervorragend für die Handhabung von Faserschlämmen, Papierbrei und sauberen Flüssigkeiten. Die Scherwirkung der V-Kerbe verhindert außerdem, dass feste Partikel den Mechanismus blockieren.
Rohrleitungen mit großem Durchmesser erfordern kostengünstige Lösungen. Absperrklappen erfüllen diese Anforderung aufgrund ihrer kompakten Baulänge und geringeren Materialkosten perfekt. Allerdings haben standardmäßige konzentrische Absperrklappen Probleme mit der Modulation. Sie leiden unter hohen Betriebsdrehmomenten und einer schlechten Auflösung in der Nähe der geschlossenen Position.
Hochleistungs-Absperrklappen verwenden doppelt oder dreifach versetzte Konstruktionen. Diese Versätze verschieben den Drehpunkt der Scheibe von der Mittellinie weg. Dies verringert die Sitzreibung und verbessert die Drosselungsgenauigkeit. Trotz dieser Verbesserungen verfügen sie immer noch über einen begrenzten effektiven Kontrollbereich. Normalerweise modulieren Sie sie nur zwischen 20° und 70° Drehung. Der Betrieb außerhalb dieses Bereichs führt häufig zu einer unregelmäßigen Durchflussregelung und einem beschleunigten Sitzverschleiß.
Die genaue Dimensionierung bestimmt die Steuerungsleistung. Der Durchflusskoeffizient (Cv) stellt die mathematische Beziehung zwischen Durchflussrate, spezifischem Gewicht und Druckabfall dar. Per Definition entspricht ein Cv einer US-Gallone Wasser pro Minute bei 60 °F, die mit einem Druckabfall von 1 psi durch ein Ventil fließt. Die Berechnung des erforderlichen Cv ist der wichtigste Schritt bei der Ventilspezifikation.
Übergroße Ventile verursachen schwerwiegende Betriebsprobleme. Ein übergroßes Ventil muss sehr nahe an seinem Sitz arbeiten, um den Durchfluss ausreichend zu drosseln. Diese Nähe führt dazu, dass der Regelkreis pendelt und ständig öffnet und schließt. Es beschleunigt auch den Besatzverschleiß, da Flüssigkeit mit hoher Geschwindigkeit durch einen winzigen Spalt gepresst wird. Umgekehrt können unterdimensionierte Ventile die erforderliche Durchflussmenge nicht zulassen. Sie verursachen einen übermäßigen Druckverlust und erzeugen gefährliche Flüssigkeitsgeschwindigkeiten, was zu schneller Erosion und unzumutbaren Geräuschpegeln führt.
Die theoretische Leistung weicht oft von der realen Anwendung ab. Die inhärente Durchflusskennlinie beschreibt das Verhalten des Ventils bei vollkommen konstantem Druckabfall. Hersteller testen und veröffentlichen diese inhärenten Kurven. In einem dynamischen Rohrleitungssystem variiert jedoch der Druckabfall am Ventil, wenn sich die Durchflussrate ändert. Dieses dynamische Verhalten bestimmt die installierte Strömungscharakteristik.
| Strömungscharakteristisches | inhärentes Verhalten (konstanter Druckabfall) | Bester Anwendungsfall |
|---|---|---|
| Linear | Die Durchflussrate ist direkt proportional zum Ventilhub (z. B. 50 % geöffnet = 50 % Durchfluss). | Flüssigkeitsstandkontrolle, Systeme mit konstantem Druckabfall. |
| Gleicher Prozentsatz | Gleiche Ventilhubschritte führen zu gleichen prozentualen Änderungen des vorhandenen Durchflusses. | Temperaturregelung, Systeme, bei denen der Druckabfall stark mit dem Durchfluss variiert. |
| Schnelles Öffnen | Der maximale Durchfluss wird schnell mit minimalem anfänglichen Ventilweg erreicht. | On-Off-Service, Sicherheitsentlastung oder schnelle Chargenabfüllung. |
Die Flüssigkeitseigenschaften bestimmen die Materialauswahl. Korrosive Flüssigkeiten zerstören schnell Standardkomponenten aus Kohlenstoffstahl. Sie müssen Gehäuse- und Verkleidungsmaterialien basierend auf der chemischen Zusammensetzung der Medien auswählen. Zu den gängigen Optionen gehören Edelstahl 316, Duplexlegierungen oder spezielle Materialien wie Hastelloy und Monel für den Einsatz unter starken Säuren.
Temperaturextreme haben großen Einfluss auf die Auswahl. Für kryogene Anwendungen sind austenitische Edelstähle erforderlich, die auch bei Minustemperaturen ihre Zähigkeit behalten. Hochtemperatur-Dampfanwendungen erfordern Chrom-Molybdän-Legierungen, um Kriechen und Verformung zu verhindern. Halten Sie sich stets strikt an die von Organisationen wie ASME, API und NACE veröffentlichten Industriestandards. Die Einhaltung gewährleistet die Integrität der Druckgrenzen und schützt das Anlagenpersonal.
Die Auswahl der Antriebskraft erfordert unterschiedliche betriebliche Kompromisse. Pneumatische Aktuatoren bieten außergewöhnlich schnelle Reaktionsgeschwindigkeiten. Sie reagieren nahezu augenblicklich auf Steuersignale. Sie integrieren auch problemlos mechanische Federrückstellmechanismen. Wenn die Anlage Strom oder Luftzufuhr verliert, zwingt die schwere interne Feder das Ventil in eine vorgegebene sichere Position. Pneumatiksysteme erfordern jedoch eine zuverlässige, saubere und trockene Druckluftinfrastruktur. Feuchtigkeit in den Luftleitungen zerstört die Pneumatik des Stellungsreglers.
Elektrische Antriebe vereinfachen die Installation. Sie benötigen lediglich Stromführung und Signalkabel. Sie machen teure Luftkompressoren und Pneumatikschläuche überflüssig. Elektrische Antriebe sorgen für eine unglaublich präzise Positionierung. Allerdings betätigen sie im Allgemeinen langsamer als pneumatische Äquivalente. Um ausfallsichere Funktionen zu erreichen, sind Batterie-Backups oder komplexe Superkondensatoren erforderlich, die zusätzliche elektronische Fehlerquellen mit sich bringen.
Durch die Spezifikation von Standardgeräten geringerer Bauart werden häufig die anfänglichen Investitionsausgaben für Projekte reduziert. Allerdings erweist sich dieser Ansatz in kontinuierlichen Prozessumgebungen häufig als nachteilig. Bei anspruchsvollen Anwendungen verschlechtern sich Standardkomponenten schnell. Bei einem billigeren Ventil kann es innerhalb von sechs Monaten zu einer Erosion der Innengarnitur kommen, was zu einem ungeplanten Anlagenstillstand führen kann.
Die Investition in robuste modulierende Regelventile, die mit fortschrittlichen intelligenten Stellungsreglern ausgestattet sind, bringt enorme Betriebsgewinne mit sich. Eine intelligente Diagnose überwacht die Ventilreibung und den Luftverbrauch in Echtzeit. Sie sagen Packungsfehler voraus, bevor diffuse Emissionen auftreten. Präzise Modulation reduziert die Verschwendung von Wärmeenergie in Heizkreisläufen. Durch die Minimierung der Prozessvariabilität wird die Produktausbeute direkt erhöht und teure, ungeplante Ausfallzeiten drastisch reduziert.
Starke Druckabfälle lösen bei Flüssigkeitsanwendungen zerstörerische hydrodynamische Phänomene aus. Flashing tritt auf, wenn der Flüssigkeitsdruck im Inneren des Ventils unter seinen Dampfdruck fällt und stromabwärts unter diesem Schwellenwert bleibt. Die Flüssigkeit verdampft und geht in einen Dampfzustand über. Dieser Hochgeschwindigkeitsdampf trägt Flüssigkeitströpfchen mit sich, die wie Sandstrahler wirken und die nachgeschalteten Rohrleitungen erodieren.
Kavitation tritt auf, wenn der Druck unter den Dampfdruck fällt, sich aber stromabwärts über diesen wieder erholt. In der Unterdruckzone bilden sich Dampfblasen. Wenn sich der Druck erholt, kollabieren oder implodieren diese Blasen heftig. Diese Mikroimplosionen erzeugen lokale Stoßwellen, die mikroskopisch kleine Metallteile aus der Ventilgarnitur herausreißen. Zu den Minderungsstrategien gehört die Festlegung mehrstufiger Antikavitationsverkleidungen. Diese Spezialkäfige unterteilen den massiven Druckabfall in kleinere, überschaubare Stufen. Die Verwendung von gehärteten Materialien wie Stellite-Überzügen schützt außerdem vor mechanischer Erosion.
Mechanische Reibung beeinträchtigt die Leistung des Regelkreises erheblich. Haftreibung oder Haftreibung verhindert, dass sich der Ventilschaft reibungslos bewegt. Wenn der Controller eine kleine Signaländerung sendet, bleibt der Schaft aufgrund der dichten Packung an Ort und Stelle. Der Regler erhöht das Signal, bis die Aktuatorkraft die Haftreibung überwindet. Der Schaft springt dann plötzlich über den gewünschten Sollwert hinaus. Dies führt zu einer Endlosschleifenschwingung.
Das Totband stellt ein mechanisches Gefälle in den Verbindungen zwischen Stellantrieb, Spindel und Stellungsregler dar. Das Steuersignal ändert sich, aber der Ventilkegel bewegt sich nicht sofort, da die mechanischen Verbindungen locker sind. Intelligente Positionierer mildern diese Probleme. Sie setzen aggressive, kalkulierte pneumatische Stöße ein, um die Haftreibung sofort zu überwinden. Durch die Wahl einer reibungsarmen PTFE-Packung werden strenge Emissionskontrollanforderungen mit einem reibungslosen Spindelhub in Einklang gebracht.
Prozesssicherheit erfordert eine strenge Wartung. Modulationsventile sind hochdynamische mechanische Geräte, die unter extremer Belastung arbeiten. Sie erfordern eine routinemäßige Kalibrierung, um sicherzustellen, dass die Null- und Spanneneinstellungen perfekt mit den eingehenden Steuersignalen übereinstimmen. Ein Ventil, das davon ausgeht, dass 4 mA eine Öffnung von 5 % bedeuten, wird ständig lecken, wenn es den Befehl zum Schließen erhält.
Durch routinemäßige Packungsanpassungen werden gefährliche diffuse Emissionen vermieden. Die erweiterte Diagnoseüberwachung verfolgt die Ventilsignaturkurven über einen längeren Zeitraum. Durch den Vergleich der aktuellen Reibungswerte und des Luftverbrauchs mit den während der Inbetriebnahme aufgezeichneten Basisdaten können Wartungsteams internen Verschleiß identifizieren. Diese Vorhersagedaten machen Probleme deutlich, bevor es zu katastrophalen Ausfällen kommt, und gewährleisten so die Einhaltung höchster Standards an Prozesssicherheit und -zuverlässigkeit.
Ein modulierendes Ventil bleibt eine unabdingbare Voraussetzung für Industriesysteme, die eine dynamische, kontinuierliche Steuerung erfordern. Binäre Auf-Zu-Ventile können unter schwankenden Lasten einfach keine präzisen Prozessvariablen wie Temperatur, Druck und Durchflussrate verwalten. Präzise Modulation schützt die Infrastruktur, optimiert den Energieverbrauch und sichert die Produktqualität. Basieren Sie Ihre erste Auswahl auf strengen technischen Daten. Bestimmen Sie den genauen erforderlichen Cv basierend auf den Durchflussraten. Identifizieren Sie den Flüssigkeitszustand als Flüssigkeit, Gas oder Dampf, um hydrodynamische Risiken vorherzusagen. Berechnen Sie die maximal zulässige Druckdifferenz, um den richtigen Trimmstil auszuwählen. Abschließend stimmen Sie Ihre Antriebsauswahl mit Ihrer bestehenden Anlageninfrastruktur ab.
Um eine erfolgreiche Implementierung sicherzustellen, führen Sie die folgenden nächsten Schritte aus:
Wenden Sie sich an einen spezialisierten Ventilingenieur, um genaue Größenberechnungen für Ihre minimalen, normalen und maximalen Durchflussbedingungen durchzuführen.
Führen Sie eine CFD-Analyse (Computational Fluid Dynamics) für Anwendungen mit hohem Druckabfall durch, um Kavitations- oder Flashing-Risiken vorherzusagen und zu mindern.
Stellen Sie die Aktuator- und Stellungskompatibilität sicher, um eine nahtlose digitale Integration in Ihr bestehendes DCS- oder SPS-Netzwerk zu gewährleisten.
Erstellen Sie bei der Erstinbetriebnahme eine grundlegende Diagnosesignatur als Leitfaden für alle zukünftigen Pläne für die vorausschauende Wartung.
A: Ein Auf/Zu-Ventil arbeitet ausschließlich in binären Zuständen: vollständig geöffnet oder vollständig geschlossen. Es kann den Durchfluss nicht schrittweise regulieren. Ein Modulationsventil sorgt für eine kontinuierliche Proportionalregelung. Es passt seine Position über seinen gesamten Hub zwischen 0 % und 100 % an, um Durchfluss, Druck oder Temperatur auf der Grundlage eines variablen Steuersignals präzise zu regulieren.
A: Automatisierte Steuerungssysteme steuern diese Ventile normalerweise über analoge Signale wie 4–20 mA oder 0–10 V Gleichstrom. Moderne Industrieumgebungen nutzen häufig digitale Feldbusprotokolle, darunter HART, Profibus oder Foundation Fieldbus. Diese digitalen Protokolle übertragen den genauen Positionsbefehl sowie wertvolle Diagnose- und Gesundheitsdaten.
A: Die Dimensionierung basiert auf der Berechnung des Durchflusskoeffizienten (Cv). Diese Formel verwendet Ihre maximalen, normalen und minimalen Durchflussraten, das spezifische Gewicht der Flüssigkeit und den genauen Druckabfall über dem Ventil. Genaue Daten zum Druckabfall sind von entscheidender Bedeutung. Falsche Daten führen zu über- oder unterdimensionierten Ventilen.
A: Standardmäßige konzentrische Absperrklappen funktionieren bei modulierenden Anwendungen aufgrund der hohen Sitzreibung und der nichtlinearen Durchflusseigenschaften schlecht. Zur Drosselung müssen Hochleistungs-Absperrklappen in zwei- oder dreifach gekröpfter Ausführung eingesetzt werden. Selbst dann ist ihr effektiver Modulationsbereich auf 20 bis 70 Grad Drehung begrenzt.
A: Das Pendeln bzw. kontinuierliche Schwanken um einen Sollwert kann aus drei Hauptgründen auftreten. Das Ventil ist möglicherweise überdimensioniert und muss daher zu nahe am Sitz arbeiten. Die Abstimmung des PID-Regelkreises ist möglicherweise zu aggressiv. Schließlich kann starke mechanische Haftreibung dazu führen, dass der Ventilschaft über die Zielposition hinaus springt.
A: Ein Stellungsregler ist ein am Stellantrieb montiertes Rückmeldegerät. Es empfängt das Steuersignal und vergleicht es mit der tatsächlichen physikalischen Position des Ventilschafts. Dies ist notwendig, da es die Antriebskraft automatisch anpasst, um den Druck und die Reibung in der Rohrleitung zu überwinden und sicherzustellen, dass der Schaft genau die Sollposition einnimmt.
A: Bei einer linearen Kennlinie steigt die Durchflusskapazität direkt proportional zum Ventilhub. Ein zu 50 % geöffnetes Ventil ergibt einen Durchfluss von 50 %. Bei einer gleichprozentigen Kennlinie führen gleiche Ventilhubschritte zu gleichen prozentualen Änderungen der vorhandenen Durchflussrate. Der gleiche Prozentsatz wird typischerweise für die Temperaturregelung oder Systeme mit unterschiedlichen Druckverlusten verwendet.
