Beschreibung

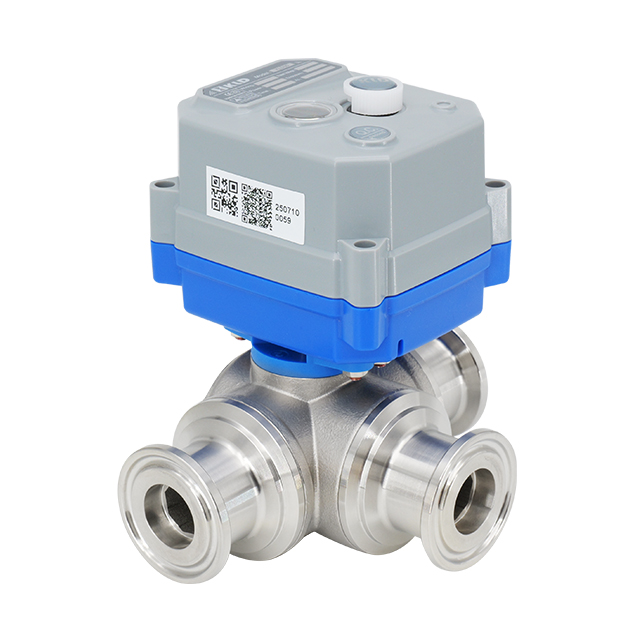

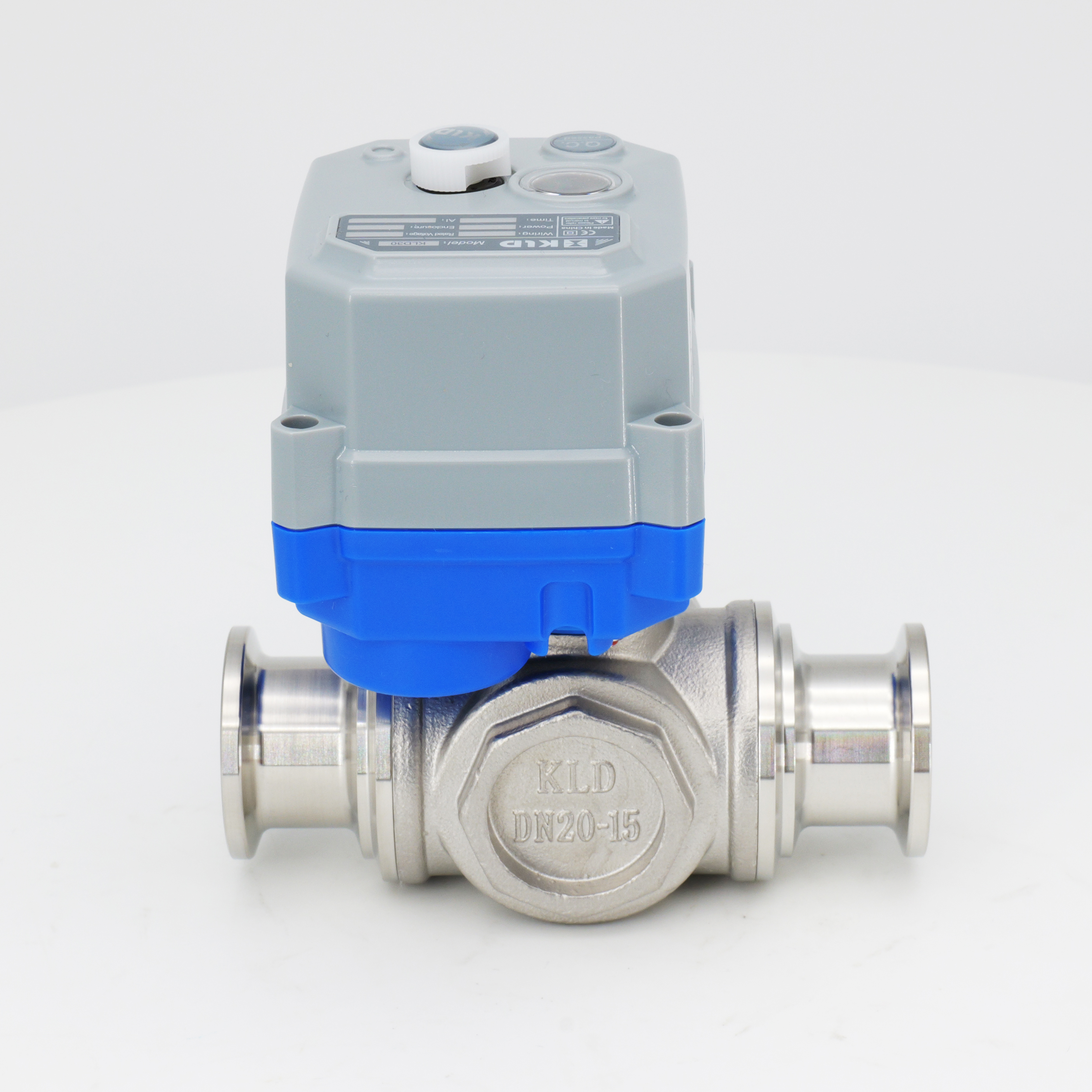

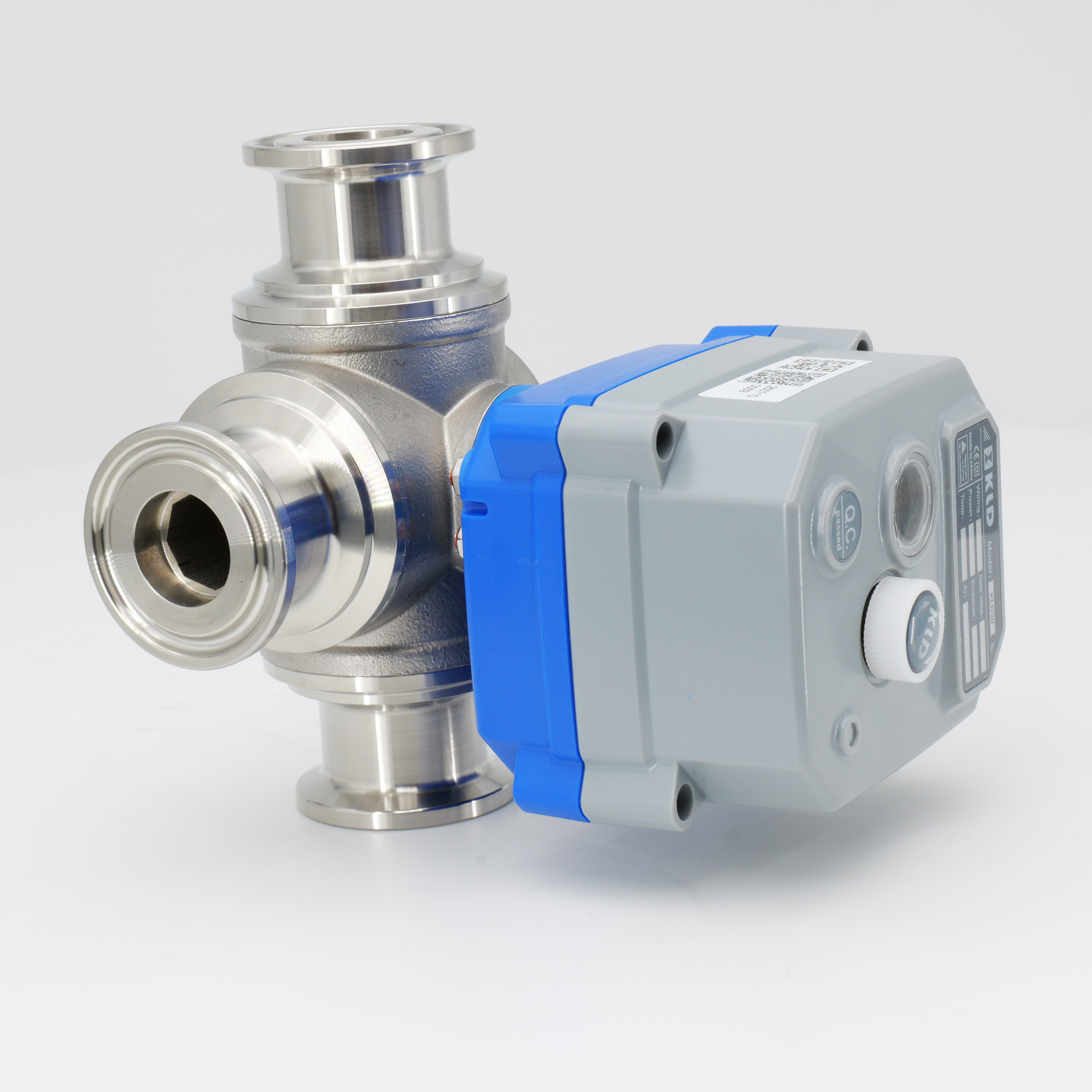

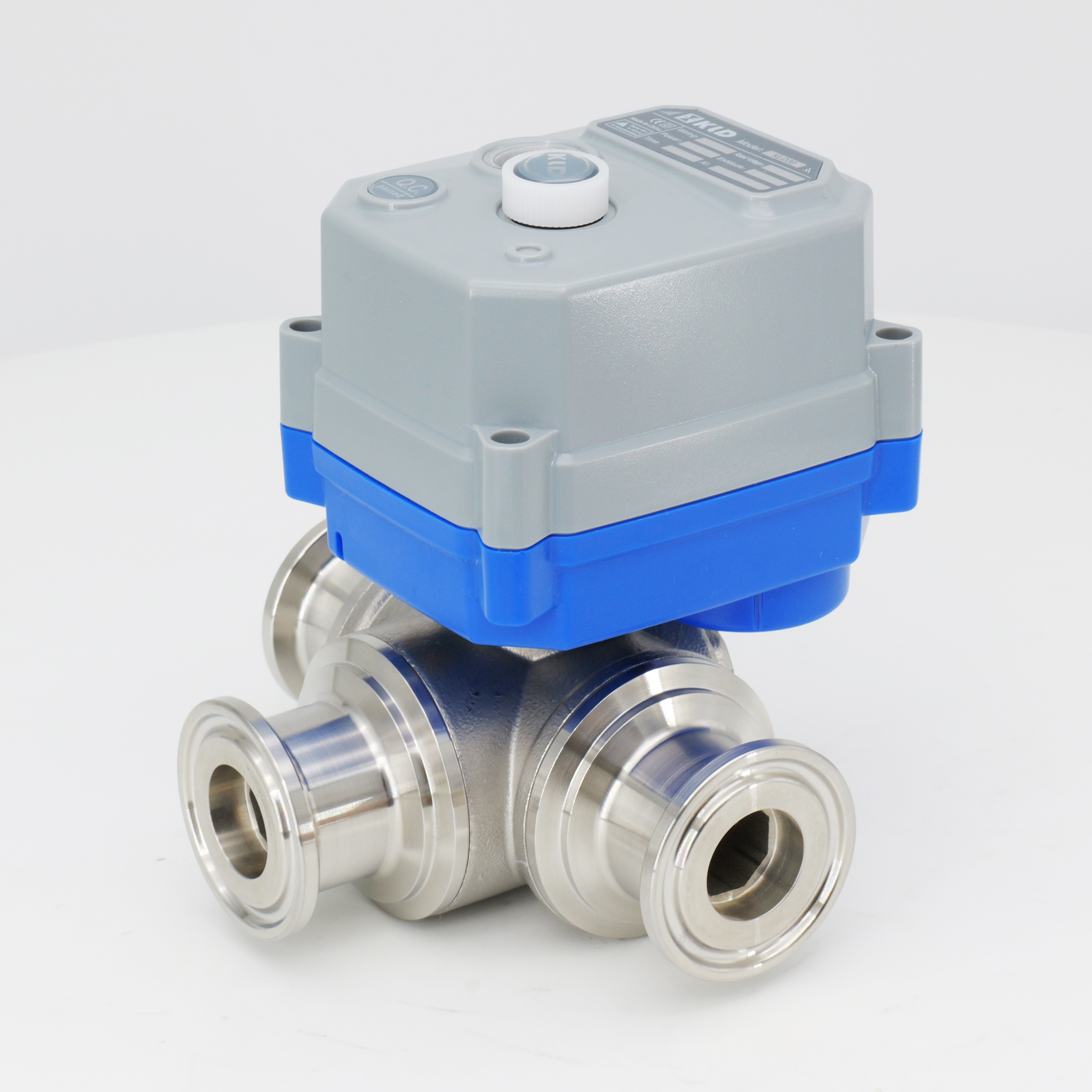

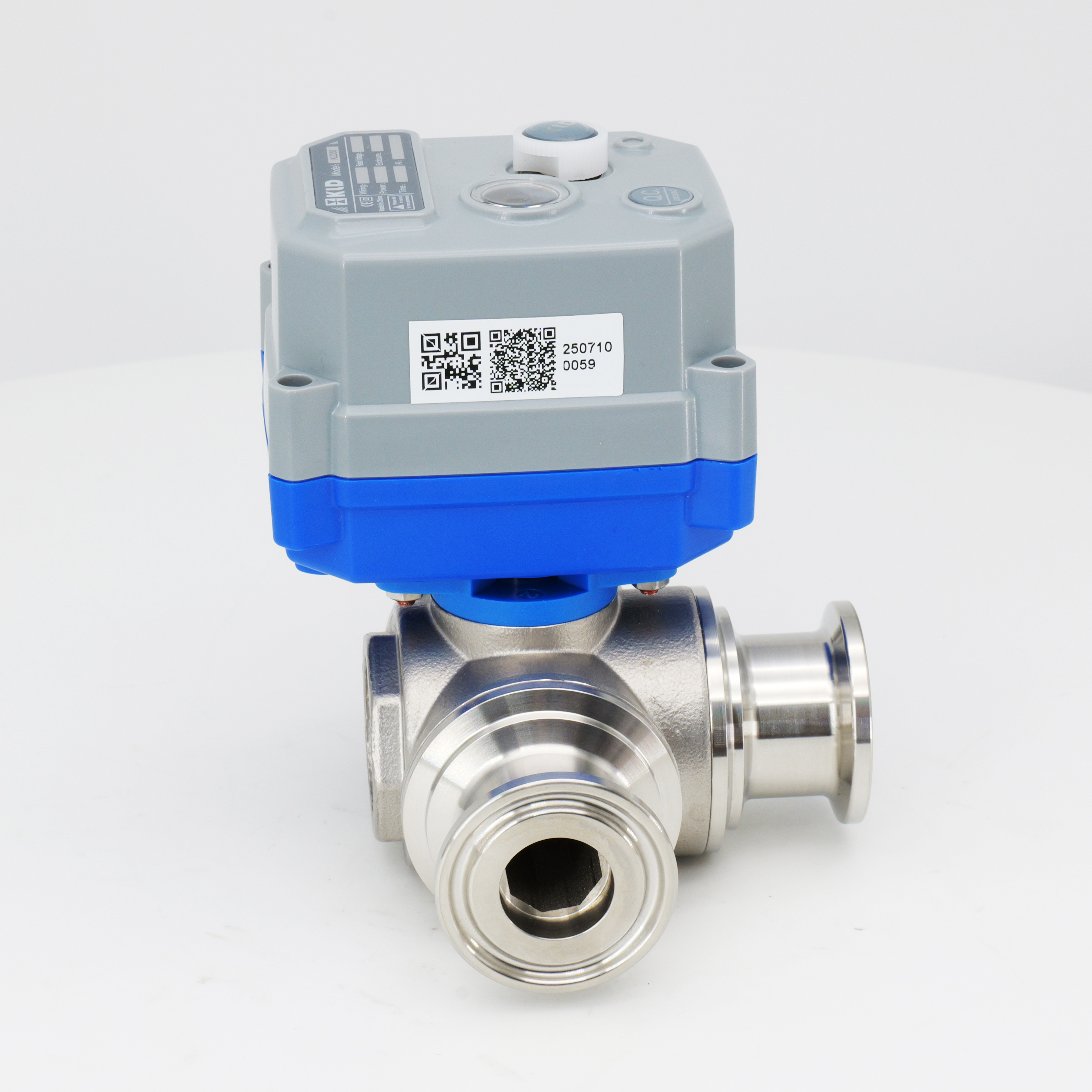

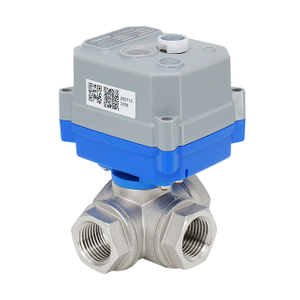

Der kompakte motorisierte 3-Wege-Kugelhahn mit normaler Ein-/Aus-Funktion aus der Serie KLD30S/SJ, erhältlich in horizontalen Varianten. Für eine schnelle Montage werden Tri-Clamp-Anschlüsse (BPE) verwendet. Es stehen zwei Varianten zur Verfügung: Der 30S verfügt über eine Handnotbetätigung, der 30SJ ohne. Der Ventilkörper und die Kugel bestehen aus Edelstahl 304 oder 316L. PTFE-Sitze und EPDM/NBR/FPM-Dichtungen sorgen für chemische Beständigkeit. Dies ist ein horizontales 3-Wege-Design. Es stehen Strömungsrichtungen mit T-Anschluss und L-Anschluss zur Verfügung. Während der Rotation kann es zu einer Wasservermischung kommen. Der Aktuator liefert ein Drehmoment von 3 N·m. Der Schutz ist IP67. Der Aktor kann auf eine Lebensdauer von bis zu 500.000 Zyklen aufgerüstet werden. Hergestellt unter einem ISO 9001-Qualitätsmanagementsystem.
Technische Spezifikationen
Ventiltyp: 3-Wege-Motorkugelhahn für schnelle Montage (horizontal)
Größen: DN10, DN15, DN20
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mediumtemperatur: 0–100 °C / 120 °C / 150 °C
Umgebungstemperatur: -20 °C bis 45 °C (anpassbar) ※1
Dieses Ventil wird häufig in der industriellen Automatisierung, wassersparenden Steuerungen, Umweltschutz und Wasseraufbereitung eingesetzt. Das horizontale 3-Wege-Design mit Tri-Clamp-Anschlüssen ermöglicht die Durchflussumschaltung in Sanitärrohrsystemen. Es passt für kleine Geräte und enge Installationen. Das Tri-Clamp-Design ermöglicht eine schnelle Demontage zur Reinigung. Es werden sowohl flüssige als auch gasförmige Medien unterstützt. Optionale Hochtemperatur-Montagehalterungen erweitern den Bereich auf 200 °C.
※1 Eine kundenspezifische Anpassung ist für Temperaturen außerhalb des Bereichs von >45 °C oder <-20 °C möglich.
① t<-40°C, schließen Sie den Strom mindestens 15 Minuten (30 Minuten empfohlen) vor der Verwendung an. Bei höheren Umgebungstemperaturen kann sich die Aufwärmzeit verkürzen.
② t<- 40°C über einen längeren Zeitraum, schützen Sie den Stellantrieb, z. B. durch ein Heizkabel. Nicht erforderlich bei Umgebungstemperatur t ≥ -15°C.
Anwendungen
Industrielle Automatisierung und Instrumentierung
Intelligente Wassersparregler und steuerbare Endgeräte
Umweltschutz, Niedrigwasser, Wasserversorgung und -entsorgung, Wasseraufbereitung
Tabelle mit Verkabelungen und elektrischen Parametern
Ohne manuelle Überbrückung 【30SJ】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2a | |
| DC12V | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1a | ||
| DC24V | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 7W | ≤ 10 mA | 10 ± 5 mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3a | |
| DC12V | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2a | ||
| DC24V | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1a | ||
Mit manueller Überbrückung 【30S】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2a | |
| AC/DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1a | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2a | |
| AC/DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2a | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1a | |
Hohe Geschwindigkeit
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B3(J) BD3(J | DC24V | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2a | |
KT2(J) KT32(J) | DC24V | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3a | |
※2 Spezifikationen für externe flinke Sicherungen: Nennstrom ≥ 2-5 mal der max. Nennstrom eines einzelnen Motorventils. Bei mehreren parallel geschalteten Ventilen sollte der Sicherungswert entsprechend den tatsächlichen Anforderungen erhöht werden.
Hinweise: Für die Fail-Safe-Funktion wählen Sie bitte die Steuerung der KT-Serie. Die oben aufgeführten Parameter sind Standard. Für weitere Einzelheiten wenden Sie sich bitte an unser Verkaufspersonal.

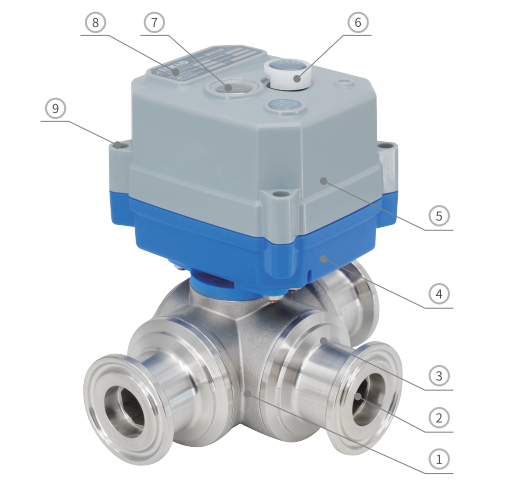

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Teil | Material | Qty |
| 1 | Körper | 304 / 316L | 1 |
| 2 | Ball | 304 / 316L | 1 |
| 3 | Motorhaube | 304 / 316L | 3 |
| 4 | Untere Abdeckung | PC-Legierung ※3 | 1 |
| 5 | Obere Abdeckung | PC-Legierung ※3 | 1 |
| 6 | Handrad ※4 | POM | 1 |
| 7 | Sichtfenster | Transparenter PC | 1 |
| 8 | Etikett | PC | 1 |
| 9 | Schrauben | 304 | 4 |
| *1 | Kontermutter der Kabelverschraubung | PA66 | 1 |
| *2 | Stängel | Messing / 304 / 316L | 1 |
| *3 | Kugelsitz ※5 | Ptfe | 4 |
| *4 | Motorhaubendichtung | EPDM/NBR/FPM ※6 | 3 |
| *5 | Schaftdichtung | EPDM/NBR/FPM ※6 | 1 |
※3 Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.
※4 30SJ-Serie ohne Handrad.
※5 Für gasförmige Medien wird verschleißfestes PTFE empfohlen.
※6 Andere Materialien sind anpassbar.

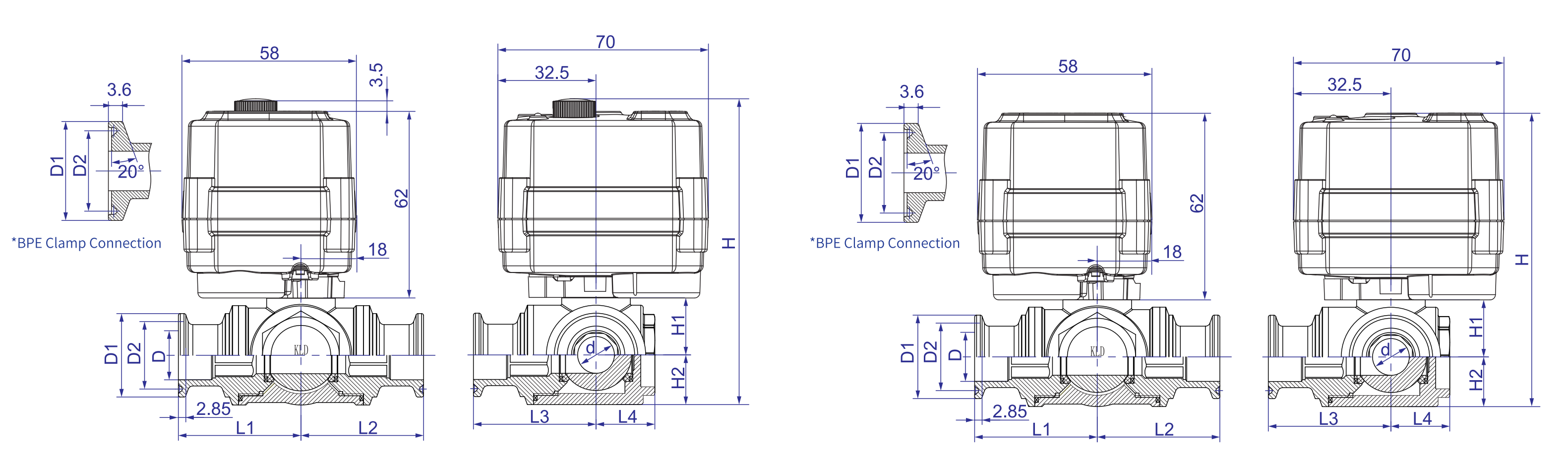

| Abmessungen-30S 【DN10-DN20】 | Abmessungen-30SJ 【DN10-DN20】 |
 | |
Abmessungen (mm)
| Körpertyp | Verbindungstyp | DN | d | D | D1 | D2 | L1=L3 | L2 | L4 | H1 | H2 | H | W (kg) | ||||||
| 30S | 30SJ | ||||||||||||||||||
| Volle Bohrung | Tri-Clamp | DN10 | 8 | 10 | 34 | *25(BPE) | 25.4 | 27.5 | *20,3(BPE) | 20.2 | 45 | 33 | 45 | 16.5 | 19.25 | 13 | 97.75 | 94.25 | - |
| DN15 | 12 | 16 | 34 | *25(BPE) | 25.4 | 27.5 | *20,3(BPE) | 20.2 | 45 | 40 | 45 | 21.0 | 21.25 | 17 | 103.75 | 100.25 | - | ||
| DN20 | 15 | 20 | 34 | 50.5 | 27.5 | 43.5 | 50 | 50 | 25.5 | 23.25 | 20.25 | 109 | 105.5 | - | |||||
1. Die Toleranzen der Teileabmessungen entsprechen GB/T 1804-2000, Klasse m.
2. Montagetoleranz: ±2 mm.
3. Für Mediumstemperaturen von 100°C bis 150°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 33 mm.
4. Für Mediumstemperaturen von 150°C bis 200°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 56 mm.
Aufmerksamkeit:
1. Aufgrund von Abweichungen von Charge zu Charge können sich die Daten geringfügig ändern. Das physische Produkt hat Vorrang. Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor!
2. Für Anwendungen mit begrenztem Einbauraum oder strengen Maßanforderungen wenden Sie sich bitte an das zuständige Vertriebspersonal.

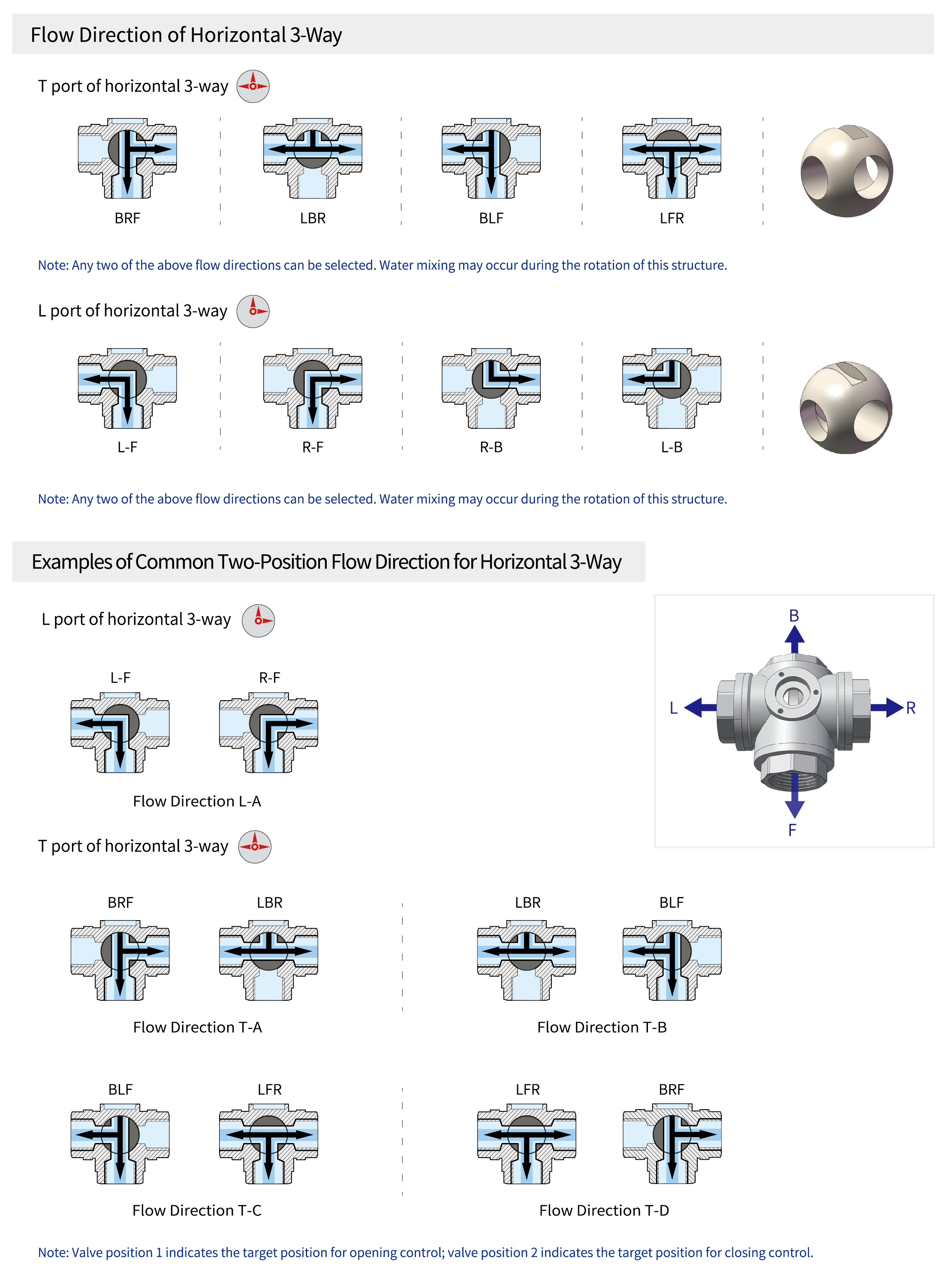

Flussrichtung
Anweisungen zur manuellen Überschreibung
Der manuelle Betrieb muss bei ausgeschaltetem Gerät durchgeführt werden. Weitere Informationen finden Sie im Handbuch.
※ Vorbehaltlich technischer Änderungen
