Beschreibung

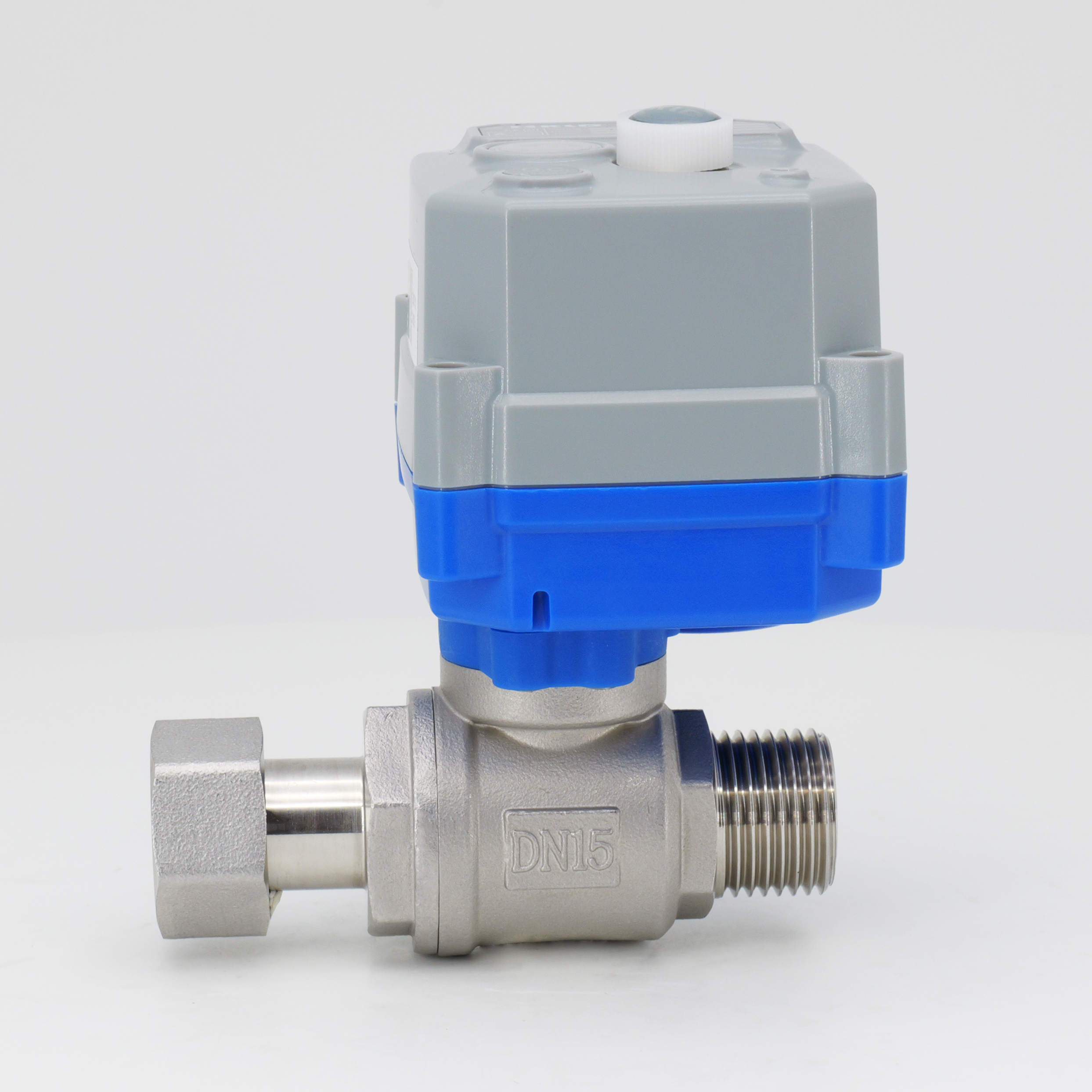

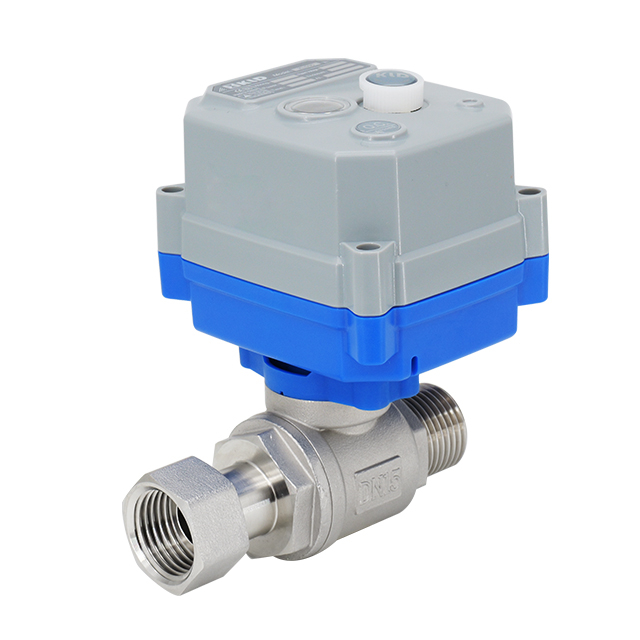

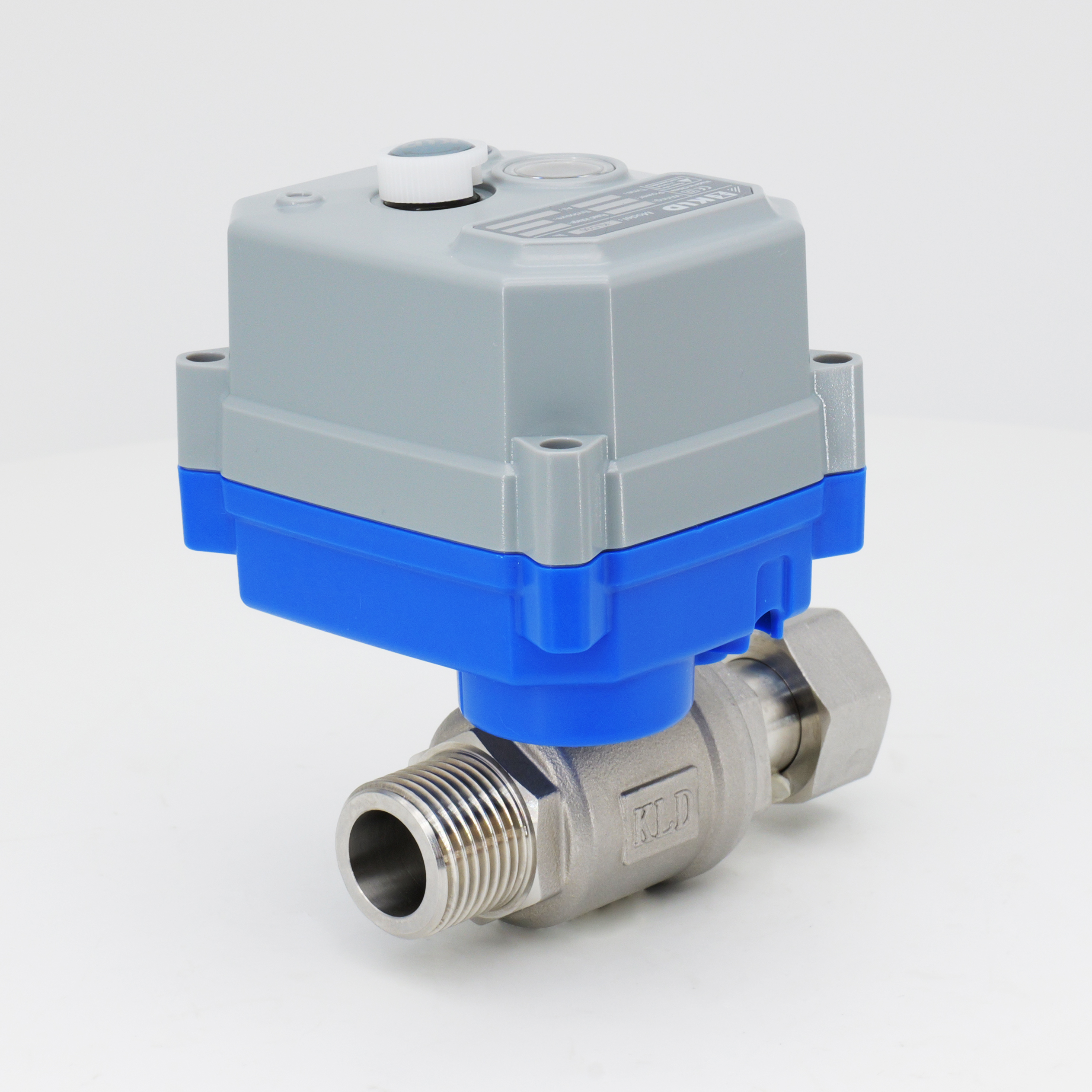

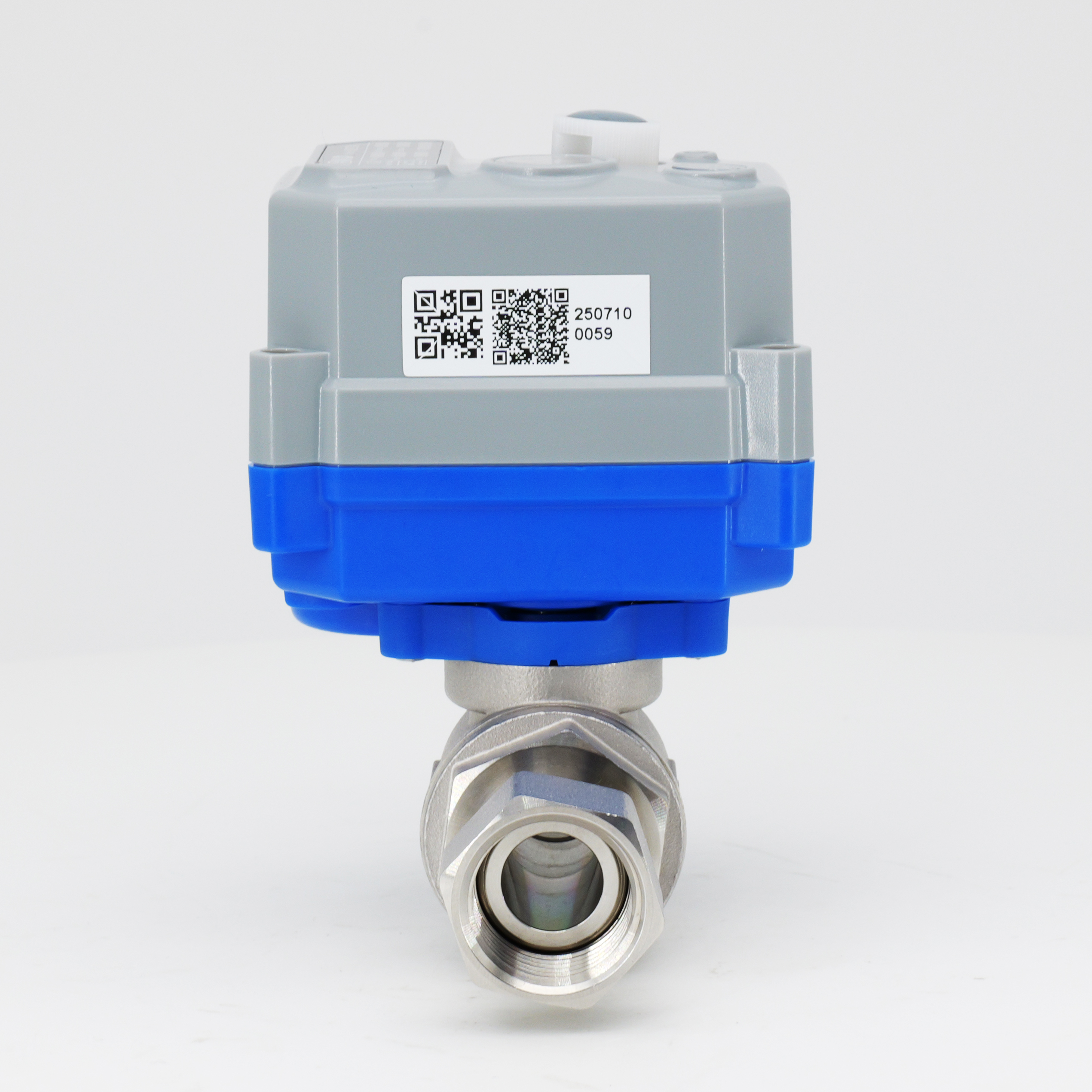

Der KLD30S/SJ normale Ein/Aus-2-Wege-Motorkugelhahn mit Einzelanschluss x Außengewinde ist in zwei Anschlusskonfigurationen erhältlich: Außengewinde + Einzelanschluss und Anschluss + Anschluss, um verschiedenen Rohrleitungslayouts gerecht zu werden. Es wird in den Varianten 30S (mit manuellem Handrad) und 30SJ (ohne Handrad) angeboten und bietet einen flexiblen Betrieb für Prozess- und Automatisierungssysteme. Der Ventilkörper mit vollem Durchgang besteht aus Edelstahl 304 oder 316L, wobei eine Kugel in 304/316L, PPO oder einer speziellen verschleißfesten Qualität erhältlich ist, um unterschiedlichen Medien- und Abriebanforderungen gerecht zu werden. In Kombination mit PTFE-Sitzen und EPDM/NBR/FPM-Dichtungen bietet es eine hervorragende chemische Kompatibilität über einen weiten Temperaturbereich. Der Antrieb kann auf eine Lebensdauer von bis zu 500.000 Zyklen aufgerüstet werden . Hergestellt unter einem ISO 9001-Qualitätsmanagementsystem.
Technische Spezifikationen
Ventiltyp: 2-Wege-Motorkugelhahn mit Einzelanschluss x Außengewinde
Größen: DN10, DN15, DN20
Druck: maximal 1,0 MPa (PN10)
Fluss: variiert mit der Größe und Anwendung der Ventil
Mediumtemperatur: 0–100 °C / 120 °C / 150 °C
Umgebungstemperatur: -20 °C bis 45 °C (anpassbar) ※1
Dieses Ventil ist ideal für die industrielle Automatisierung, intelligente wassersparende Steuerungen, Umweltschutzsysteme und Wasseraufbereitungsanlagen. Das Design mit Außengewinde und Einzelverschraubung ermöglicht eine schnelle Installation und einfache Wartung ohne vollständige Demontage des Systems. Die Option mit Verschraubung und Verschraubung bietet maximale Rohrleitungsflexibilität für Ring- oder Inline-Konfigurationen. Geeignet für flüssige und gasförmige Medien in Geräten mit begrenztem Platzangebot und Anwendungen mit geringem Durchfluss. Optionale Hochtemperatur-Montagehalterungen erweitern den Betriebsbereich auf bis zu 200 °C für anspruchsvolle Prozessumgebungen.
※1 Eine kundenspezifische Anpassung ist für Temperaturen außerhalb des Bereichs von >45 °C oder <-20 °C möglich.
① t<-40°C, schließen Sie den Strom mindestens 15 Minuten (30 Minuten empfohlen) vor der Verwendung an. Bei höheren Umgebungstemperaturen kann sich die Aufwärmzeit verkürzen.
② t<- 40°C über einen längeren Zeitraum, schützen Sie den Stellantrieb, z. B. durch ein Heizkabel. Nicht erforderlich bei Umgebungstemperatur t ≥ -15°C.
Anwendungen
Industrielle Automatisierung und Instrumentierung
Intelligente Wassersparregler und steuerbare Endgeräte
Umweltschutz, Niedrigwasser, Wasserversorgung und -entsorgung, Wasseraufbereitung
Tabelle mit Verkabelungen und elektrischen Parametern
Ohne manuelle Überbrückung 【30SJ】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2a | |
| DC12V | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1a | ||
| DC24V | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 7W | ≤ 10 mA | 10 ± 5 mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3a | |
| DC12V | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2a | ||
| DC24V | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1a | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1a | ||
Mit manueller Überbrückung 【30S】
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2a | |
| AC/DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1a | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2a | |
| AC/DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2a | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1a | |
Hohe Geschwindigkeit
| Verdrahtung | Nennspannung | Spannungsbereich | Max. Leistung | Betriebsstrom | Ruhestrom | Externe Sicherung ※2 | |
B3(J) BD3(J | DC24V | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2a | |
KT2(J) KT32(J) | DC24V | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3a | |
※2 Spezifikationen für externe flinke Sicherungen: Nennstrom ≥ 2-5 mal der max. Nennstrom eines einzelnen Motorventils. Bei mehreren parallel geschalteten Ventilen sollte der Sicherungswert entsprechend den tatsächlichen Anforderungen erhöht werden.
Hinweise: Für die Fail-Safe-Funktion wählen Sie bitte die Steuerung der KT-Serie. Die oben aufgeführten Parameter sind Standard. Für weitere Einzelheiten wenden Sie sich bitte an unser Verkaufspersonal.

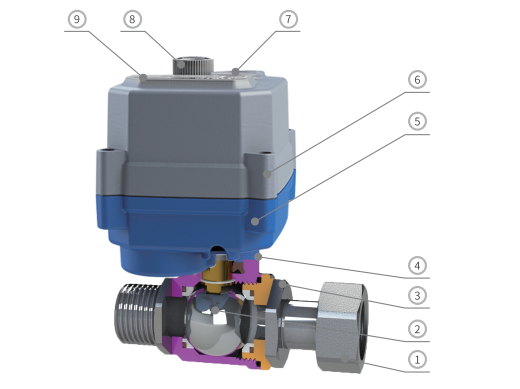

Hauptkomponentendiagramm
Hauptkomponenten
| NEIN. | Teil | Material | Qty |
| 1 | Motorhaube | 304 / 316L | 1 |
| 2 | Ball | 304 / 316L / PPO / Spezielle verschleißfeste Kugel | 1 |
| 3 | Körper | 304 / 316L | 1 |
| 4 | Montagehalterung | PA66 | 1 |
| 5 | Untere Abdeckung | PC-Legierung ※3 | 1 |
| 6 | Obere Abdeckung | PC-Legierung ※3 | 1 |
| 7 | Sichtfenster | Transparenter PC | 1 |
| 8 | Handrad ※4 | POM | 1 |
| 9 | Etikett | PC | 1 |
※3 Vermeiden Sie aufgrund der Korrosionsbeständigkeitseigenschaften von PC-Materialien den direkten oder indirekten Kontakt zwischen PC und organischen Lösungsmitteln wie Toluol, Xylol, Ketonen, Dichlormethan, Trichlormethan und Chloroform usw.
※4 30SJ-Serie ohne Handrad.

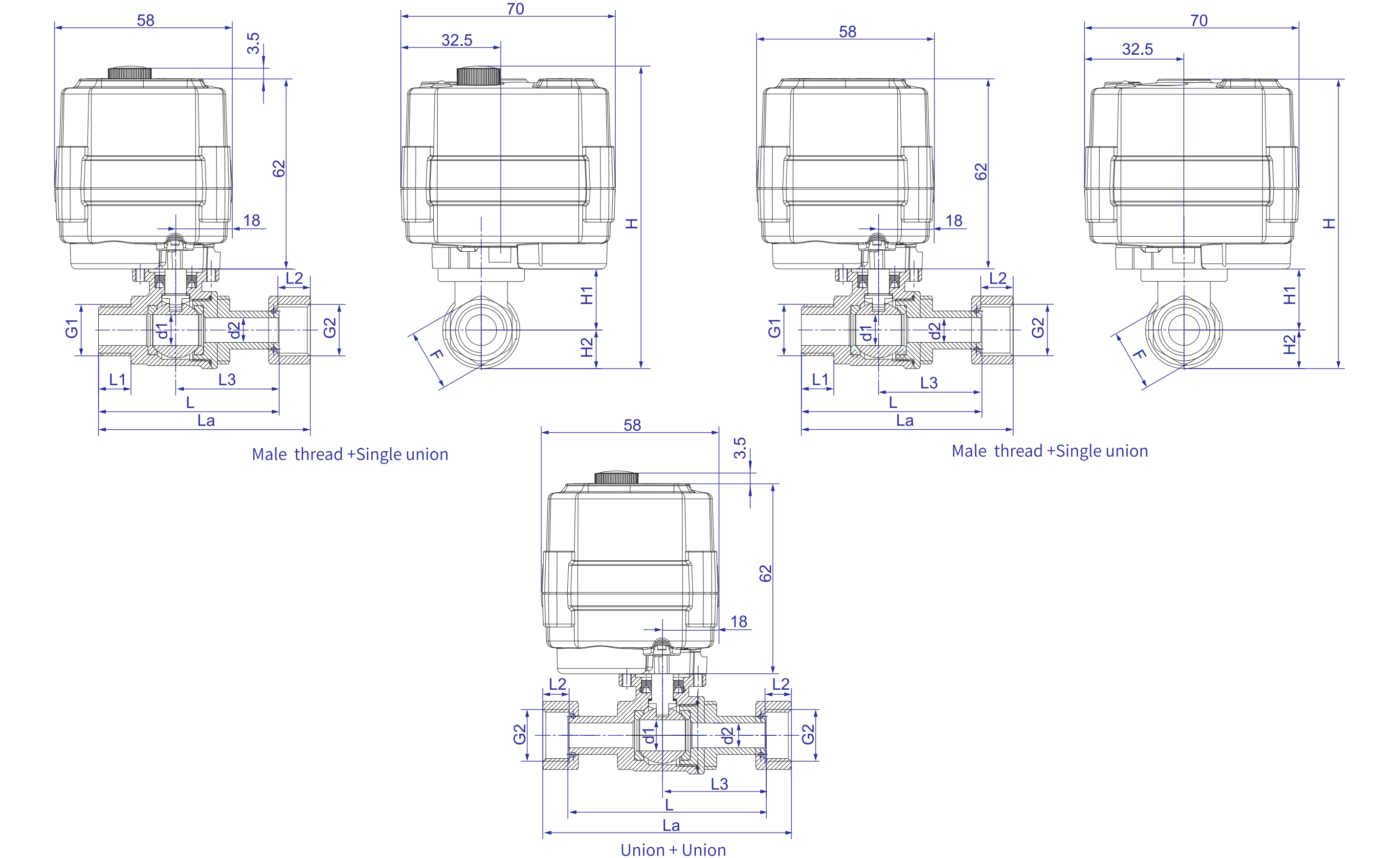

| Abmessungen-30S 【DN10-DN20】 | Abmessungen-30SJ 【DN10-DN20】 |
 | |
Abmessungen (mm)
| DN | Verbindungstyp | G1 | G2 | D1 | D2 | L1 | L2 | L3 | L | La | F | H1 | H2 | H | W (kg) | ||
| 30S | 30SJ | ||||||||||||||||
| DN10 | Außengewinde + Einzelverschraubung | G3/8 ' | G3/8 ' | 10.0 | 8 | 10.5 | 8.5 | 33.5 | 58.5 | 66.6 | 20 | 12.5 | 19.75 | 97.75 | 94.25 | - | |
| Union + Union | - | - | 64.0 | 80.2 | |||||||||||||
| DN15 | Außengewinde + Einzelverschraubung | G1/2 ' | G1/2 ' | 14.0 | 12 | 15.0 | 10.8 | 39.5 | 73.5 | 83.5 | 27 | 16.5 | 21.25 | 103.25 | 99.75 | - | |
| Union + Union | - | - | 74.5 | 94.5 | |||||||||||||
| DN20 | Außengewinde + Einzelverschraubung | G3/4 ' | G3/4 ' | 18.5 | 15 | 16.0 | 11.0 | 44.0 | 80.0 | 90.1 | 32 | 21.5 | 25.75 | 112.75 | 109.25 | - | |
| Union + Union | - | - | 100.2 | ||||||||||||||
Notiz:
1. Die Toleranzen der Teileabmessungen entsprechen GB/T 1804-2000, Klasse m.
2. Montagetoleranz: ±2 mm.
3. Optionale Anschlussgewinde: NPT, G usw. Bitte bei Bestellung angeben.
4. Für Mediumstemperaturen von 100°C bis 150°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 33 mm.
5. Für Mediumstemperaturen von 150°C bis 200°C ist ein Hochtemperatur-Montagewinkel erforderlich. Gesamthöhe = H + 56 mm.
Aufmerksamkeit:
1. Aufgrund von Abweichungen von Charge zu Charge können sich die Daten geringfügig ändern. Das physische Produkt hat Vorrang. Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor!
2. Für Anwendungen mit begrenztem Einbauraum oder strengen Maßanforderungen wenden Sie sich bitte an das zuständige Vertriebspersonal.
Anweisungen zur manuellen Überschreibung
Der manuelle Betrieb muss bei ausgeschaltetem Gerät durchgeführt werden. Weitere Informationen finden Sie im Handbuch.
※ Vorbehaltlich technischer Änderungen
