Wofür ist eine Absperrklappe nicht geeignet?

Einführung

Absperrklappen werden aufgrund ihrer Einfachheit, Kosteneffizienz und effizienten Funktionsweise häufig zur Steuerung des Flüssigkeitsflusses in verschiedenen Systemen eingesetzt. Diese Ventile sind mit einer Scheibe ausgestattet, die sich dreht, um den Durchfluss entweder zuzulassen oder zu blockieren. Obwohl Absperrklappen weit verbreitet sind, sind sie nicht für jede Anwendung geeignet. Das Verständnis ihrer Grenzen ist entscheidend, um sicherzustellen, dass das richtige Ventil für spezifische Anforderungen ausgewählt wird.

In diesem Artikel werden wir die Szenarien untersuchen, in denen Absperrklappen nicht geeignet sind, und uns dabei auf ihre Einschränkungen bei Hochdruck-, Hochtemperatur- und spezifischen Medienanwendungen konzentrieren. Wir werden auch die Vorteile elektrischer Absperrklappen und ihre Rolle in modernen Systemen besprechen, in denen die Automatisierung von entscheidender Bedeutung ist.

Wo ist der Einsatz von Absperrklappen nicht geeignet?

Hochdrucksysteme

Absperrklappen sind grundsätzlich nicht für Hochdrucksysteme geeignet. Ihre Konstruktion, insbesondere die dünne Scheibe und die weichen Dichtungen, können extremen Drücken über längere Zeiträume nicht standhalten. Hochdrucksysteme, wie sie in Öl- und Gaspipelines zu finden sind, erfordern häufig Ventile mit einer robusteren Konstruktion, um eine zuverlässige Abdichtung aufrechtzuerhalten und Leckagen zu verhindern.

Bei hohen Drücken kann sich die Dichtfläche einer Absperrklappe verformen, was zu möglichen Undichtigkeiten oder einem Ausfall der Klappe führen kann. Für solche Anwendungen werden oft Alternativen wie Kugelhähne oder Absperrschieber bevorzugt, da diese robuster sind und höhere Druckstufen ohne Leistungseinbußen bewältigen können.

Umgebungen mit hohen Temperaturen

Ein weiterer Bereich, in dem Absperrklappen nicht ideal sind, sind Umgebungen mit hohen Temperaturen. Absperrklappen, insbesondere solche mit Gummi- oder Elastomerdichtungen, können bei erhöhten Temperaturen unter Dichtungsverschlechterung leiden. Die in Absperrklappen verwendeten Materialien können sich ausdehnen, zusammenziehen oder ihre Flexibilität verlieren, wenn sie Hitze ausgesetzt werden, wodurch die Fähigkeit der Klappe, effektiv abzudichten, beeinträchtigt wird.

In Anwendungen wie Dampfsystemen oder solchen mit Hochtemperaturflüssigkeiten sind Ventile erforderlich, die speziell für hohe Temperaturen ausgelegt sind. Diese Ventile sind in der Regel metallisch dichtend oder bestehen aus Hochleistungswerkstoffen, die den Belastungen extremer Hitze standhalten. In solchen Fällen wäre ein Kugelhahn oder Durchgangsventil mit entsprechender Hochtemperaturbeständigkeit die bessere Option.

Viskose Flüssigkeiten und Feststoffe

Absperrklappen können beim Umgang mit hochviskosen Flüssigkeiten oder Medien, die Feststoffpartikel enthalten, Schwierigkeiten bereiten. Der Ventilteller schließt dicke oder klebrige Flüssigkeiten möglicherweise nicht vollständig ab, was zu einer Ineffizienz des Systems führt. Darüber hinaus können sich Feststoffe um den Ventilteller herum festsetzen, was zu Schäden oder unzureichender Abdichtung führen kann. Dies kann zu Leistungsproblemen, Undichtigkeiten oder Schwierigkeiten beim Öffnen und Schließen des Ventils führen.

Bei Anwendungen mit Schlämmen, Pulpen oder anderen Medien mit Feststoffanteil werden Absperrschieber oder speziell entwickelte Schlammventile bevorzugt. Diese Ventile können die Abrasivität und Dicke solcher Medien effektiver bewältigen, sorgen für einen reibungsloseren Betrieb und reduzieren den Verschleiß der Ventilkomponenten.

Präzise Durchflusskontrolle

Obwohl Absperrklappen eine schnelle Ein-/Aus-Funktion bieten und eine grundlegende Drosselung ermöglichen, sind sie nicht für eine präzise Durchflussregelung ausgelegt. Wenn es um Anwendungen geht, die eine genaue und wiederholbare Durchflussregelung erfordern – wie etwa in der chemischen Verarbeitung oder der pharmazeutischen Produktion – sollten andere Ventiltypen in Betracht gezogen werden.

Die Leistung einer Absperrklappe ist häufig nichtlinear, was bedeutet, dass die Durchflussrate nicht immer genau mit der Öffnung des Ventiltellers korreliert. Dies erschwert eine Feinsteuerung. Für Prozesse, die exakte Durchflussraten erfordern, sind Durchgangsventile oder Kugelhähne mit V-Anschluss besser geeignet, da sie speziell für eine genaue Durchflusssteuerung ausgelegt sind und effektiver feinabgestimmt werden können.

Leistungsprobleme mit Absperrklappen

Leckage in Szenarien mit dichter Abdichtung

Obwohl moderne Absperrklappen über verbesserte Dichteigenschaften verfügen, sind sie immer noch nicht ideal für Situationen, in denen keine Leckage erforderlich ist. Die Konstruktion des Ventiltellers, der sich ständig im Strömungsweg befindet, kann zu geringfügigen Lecks führen, insbesondere wenn das Ventil unter hohem Druck steht oder in kritischen Anwendungen wie gefährlichen Chemiepipelines oder Gassystemen.

Für Anwendungen, die absolute Dichtheit erfordern, wie etwa der Umgang mit giftigen oder brennbaren Stoffen, sind Absperrschieber oder Kugelhähne oft die erste Wahl. Diese Ventile bieten eine bessere Dichtleistung und stellen sicher, dass keine Leckagen auftreten, was für die Sicherheit in sensiblen Umgebungen von entscheidender Bedeutung ist.

Kavitation und Erosion

Absperrklappen sind anfällig für Kavitation und Erosion, insbesondere wenn sie in Drosselanwendungen eingesetzt werden. Die Scheibe bleibt im Strömungsweg, was bei teilweiser Öffnung des Ventils zu Turbulenzen und Kavitation führen kann. Dies führt mit der Zeit zu einem Verschleiß der Dichtflächen und erhöht das Ausfallrisiko.

In Systemen, in denen Kavitation ein Problem darstellt, wie z. B. Anwendungen mit hohem Durchfluss oder hoher Geschwindigkeit, sind Ventile, die für solche Bedingungen ausgelegt sind, wie Kugelventile oder speziell entwickelte Druckminderventile, besser geeignet.

Nicht molchbare Systeme

Absperrklappen eignen sich nicht für Anlagen, die eine Reinigung mit Molchen erfordern. Das Scheiben- und Dichtungsdesign von Absperrklappen verhindert den Einsatz von Reinigungsgeräten, die durch die Rohrleitung wandern, um Schmutz oder Ablagerungen zu entfernen. Dies kann in bestimmten Branchen eine erhebliche Einschränkung darstellen, insbesondere im Öl- und Gassektor, wo Molchvorgänge für die Aufrechterhaltung der Pipeline-Integrität unerlässlich sind.

In Systemen, in denen Molchbildung erforderlich ist, sollten alternative Ventilkonstruktionen in Betracht gezogen werden, die den Durchgang von Reinigungsgeräten ermöglichen, wie z. B. Kugel- oder Schieberventile.

Für bestimmte Anwendungen sind Absperrklappen nicht geeignet

Pharmazeutische und Lebensmittelverarbeitung

In der Pharma- und Lebensmittelindustrie besteht ein Bedarf an Ventilen, die eine präzise Durchflusskontrolle bieten und strenge Hygienestandards erfüllen. Aufgrund ihrer Konstruktion bieten Absperrklappen möglicherweise nicht das Maß an Kontrolle, das für solch sensible Anwendungen erforderlich ist. Darüber hinaus erfüllt ihre Dichtungsleistung möglicherweise nicht die strengen Sauberkeitsanforderungen dieser Branchen.

In diesen Fällen sind Ventile wie Durchgangsventile oder Membranventile aufgrund ihrer präzisen Steuerung und einfachen Wartung aus hygienischen Gründen besser geeignet.

Hochdruck-Gassysteme

Absperrklappen werden normalerweise nicht für Hochdruckgassysteme empfohlen. Das Scheibendesign und die Dichtungsmaterialien sind möglicherweise nicht in der Lage, den in Gasleitungen erforderlichen Hochdruckbedingungen standzuhalten, was möglicherweise zu Ausfällen oder Undichtigkeiten führen kann. Für Hochdruckgasanwendungen werden in der Regel Ventile wie Kugelhähne oder Absperrschieber bevorzugt, da sie unter solch anspruchsvollen Bedingungen eine robustere Dichtung und eine bessere Leistung bieten.

Schlamm und abrasive Medien

Auch bei der Handhabung von Schlamm oder abrasiven Medien sind Absperrklappen weniger effektiv. Die weichen Dichtungsmaterialien und die Scheibenkonstruktion unterliegen einem Verschleiß, wenn sie abrasiven Partikeln ausgesetzt werden. Dies führt mit der Zeit zu einer Verschlechterung der Ventilleistung und einer häufigeren Wartung. Für solche Anwendungen sollten stattdessen Ventile verwendet werden, die speziell für Schlamm oder abrasive Materialien entwickelt wurden, wie z. B. Plattenschieber.

Alternativen zu Absperrklappen

Absperrschieber

Absperrschieber eignen sich ideal für Umgebungen mit hohem Druck und hoher Temperatur, in denen eine zuverlässige und dichte Abdichtung von entscheidender Bedeutung ist. Ihr Design sorgt für minimale Leckagen und macht sie besonders nützlich in Branchen wie der Öl- und Gasindustrie, wo die Integrität des Systems von entscheidender Bedeutung ist. Absperrschieber eignen sich am besten für Anwendungen, die einen seltenen Betrieb und eine vollständige Absperrung erfordern, da sie eine hervorragende vollständige Abdichtung bieten. Sie sind jedoch nicht die beste Wahl für Systeme, die häufigen Betrieb oder Drosselung erfordern, da ihr langsamerer Betrieb und die Gefahr einer Erosion während der Drosselung mit der Zeit zu Verschleiß führen können.

Kugelhähne

Kugelhähne werden wegen ihrer Präzision bei der Durchflussregelung und ihrer Fähigkeit, Flüssigkeiten oder Gase unter hohem Druck effektiv zu handhaben, hoch geschätzt. Sie eignen sich hervorragend für Anwendungen, bei denen eine dichte Abdichtung erforderlich ist, sodass auch unter Druck keine Leckage auftritt. Das kugelförmige Design des Ventils macht es ideal für die Bewältigung unterschiedlicher Strömungsbedingungen. Kugelhähne werden häufig in Branchen eingesetzt, in denen eine präzise Durchflussregelung erforderlich ist, beispielsweise in Chemieanlagen oder Gassystemen. Im Gegensatz zu Absperrklappen bieten Kugelhähne eine bessere Kontrolle, insbesondere für Anwendungen, bei denen fein abgestimmte Einstellungen erforderlich sind.

Kugelventile

Kugelventile wurden speziell für die Drosselung und Regulierung des Durchflusses entwickelt und sind daher die beste Option, wenn eine präzise Durchflusssteuerung Priorität hat. Ihre Fähigkeit, den Durchfluss in kleinen Schritten anzupassen, verschafft ihnen einen Vorteil gegenüber Absperrklappen bei Anwendungen, die genaue und wiederholbare Durchflusseinstellungen erfordern. Diese Ventile werden häufig in Branchen wie der chemischen Verarbeitung, Kraftwerken und allen Anwendungen eingesetzt, die eine konsistente und kontrollierte Durchflussregelung erfordern. Obwohl Kugelventile ideal zum Drosseln geeignet sind, neigen sie zu höheren Druckabfällen als andere Ventiltypen und sind möglicherweise nicht für Systeme mit hohem Durchfluss geeignet, die einen minimalen Widerstand erfordern.

Abschluss

Absperrklappen sind vielseitige und kostengünstige Lösungen für viele Anwendungen zur Flüssigkeitssteuerung. Allerdings weisen sie Einschränkungen auf, insbesondere bei Anwendungen mit hohem Druck, hoher Temperatur und präziser Durchflussregelung. Das Verständnis dieser Einschränkungen ist entscheidend für die Auswahl des richtigen Ventils für Ihre Anforderungen.

Für Anwendungen, die eine präzise Steuerung, Nullleckage oder die Fähigkeit zur Handhabung anspruchsvoller Medien erfordern, sind alternative Ventiltypen wie Kugelhähne oder Durchgangsventile oft die bessere Wahl.

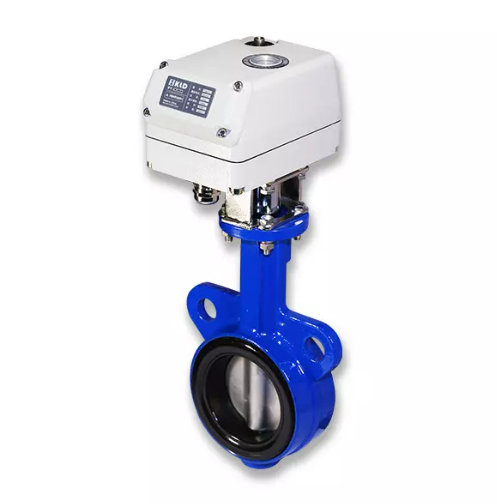

Bei KLD bieten wir eine Reihe hochwertiger Absperrklappen an, darunter auch elektrische Absperrklappen, die sich ideal für moderne Systeme eignen, die eine zuverlässige Steuerung und Automatisierung erfordern. Ob für Wohn-, Industrie- oder Gewerbeanwendungen, die Produkte von KLD sorgen für Effizienz und Sicherheit.

FAQ

F: Welche Arten von Systemen sollten Absperrklappen vermeiden?

A: Absperrklappen sind nicht ideal für Hochdrucksysteme oder Anwendungen, die eine präzise Durchflussregelung erfordern. In diesen Fällen sind Kugel- oder Durchgangsventile die bessere Wahl.

F: Warum sind Absperrklappen nicht für Hochtemperaturanwendungen geeignet?

A: Hohe Temperaturen können die Dichtungsmaterialien des Ventils beschädigen und seine Leistung beeinträchtigen. Für Hochtemperaturbedingungen werden alternative Ventile wie Durchgangsventile empfohlen.

F: Können Absperrklappen mit hochviskosen Flüssigkeiten umgehen?

A: Absperrklappen sind nicht für hochviskose Flüssigkeiten geeignet, da die Konstruktion zu Ineffizienz führen kann. Für solche Medien sind Kugelhähne oder Absperrschieber effektiver.

F: Welches Ventil eignet sich am besten für eine präzise Durchflussregelung?

A: Für eine präzise Durchflussregelung werden Kugelventile gegenüber Absperrklappen bevorzugt. Ihr Design ermöglicht eine genauere Modulation des Durchflusses.

F: Warum sind Absperrklappen nicht für Güllesysteme geeignet?

A: Absperrklappen haben Probleme mit Schlamm, da sich möglicherweise Feststoffe auf dem Ventilteller ansammeln, was zu Verschleiß und Undichtigkeiten führt. Für Güllesysteme sind Absperr- oder Kugelhähne besser geeignet.

F: Kann eine elektrische Absperrklappe zur präzisen Durchflussregelung verwendet werden?

A: Obwohl elektrische Absperrklappen für Automatisierung und zuverlässige Steuerung sorgen, sind sie nicht ideal für Anwendungen, die eine sehr präzise Durchflussregelung erfordern. Für solche Anforderungen sind Kugelventile besser geeignet.
