Absperrklappen werden wegen ihrer Einfachheit und Effizienz in Flüssigkeitskontrollsystemen hoch geschätzt. Sie sind für ihr kompaktes Design und ihre Kosteneffizienz bekannt und werden häufig in verschiedenen Branchen eingesetzt. Aber wenn es um Gassysteme geht, fragen Sie sich vielleicht: Können Absperrklappen für Gas verwendet werden?
In diesem Artikel untersuchen wir die Funktionsweise von Absperrklappen, ihre Eignung für Gasanwendungen und die Faktoren, die ihre Leistung beeinflussen. Außerdem erfahren Sie mehr über elektrische Absperrklappen und wie sie die Automatisierung und Präzision in Gassystemen verbessern.
Absperrklappen funktionieren mit einem einfachen Vierteldrehmechanismus, wodurch sie einfach zu bedienen und schnell zu bedienen sind. Das Schlüsselelement ist eine rotierende Scheibe, die in der Mitte des Ventilkörpers positioniert ist. Wenn das Ventil gedreht wird, bewegt sich die Scheibe um 90 Grad und öffnet oder schließt das Ventil vollständig. Dieses unkomplizierte Design ermöglicht eine schnelle und zuverlässige Durchflussregelung in Gassystemen.
Die Scheibe der Absperrklappe steuert den Gasfluss durch Einstellen des Scheibenwinkels. In der geschlossenen Position steht die Scheibe senkrecht zum Gasstrom und blockiert diesen vollständig. Bei geöffnetem Ventil richtet sich die Scheibe parallel zur Strömung aus, sodass das Gas ungehindert strömen kann. Die Position der Scheibe ermöglicht auch eine teilweise Öffnung, was zur Regulierung der Durchflussmenge beiträgt.
Es gibt verschiedene Arten von Absperrklappen, die jeweils für unterschiedliche Anwendungen konzipiert sind. Die in Gassystemen am häufigsten verwendeten Typen sind:
● Zwischenflansch-Absperrklappe: Dieser zwischen zwei Flanschen installierte Typ ist kompakt und ideal für Gassysteme mit niedrigem bis mittlerem Druck.
● Absperrklappe in Laschenbauweise: Bietet Schraubverbindungen und kann entfernt werden, ohne das gesamte System zu beeinträchtigen, wodurch sie für Anwendungen geeignet ist, die häufige Wartung erfordern.
● Exzentrische Absperrklappe: Diese Ventile werden in Systemen mit höherem Druck verwendet und verfügen über einen versetzten Schaft, um eine bessere Abdichtung zu gewährleisten und den Verschleiß zu reduzieren.
Absperrklappen eignen sich gut für den Einsatz in Gassystemen, da sie den Durchfluss bei minimalem Platzbedarf effizient steuern können. Sie sind besonders vorteilhaft in Gasverteilungssystemen für Privathaushalte und Industrie, wo Platz- und Kostenbeschränkungen oft von entscheidender Bedeutung sind. Durch ihre leichte Bauweise sind sie im Vergleich zu anderen Ventiltypen, wie Kugel- oder Absperrschiebern, zudem einfacher zu handhaben und zu installieren.

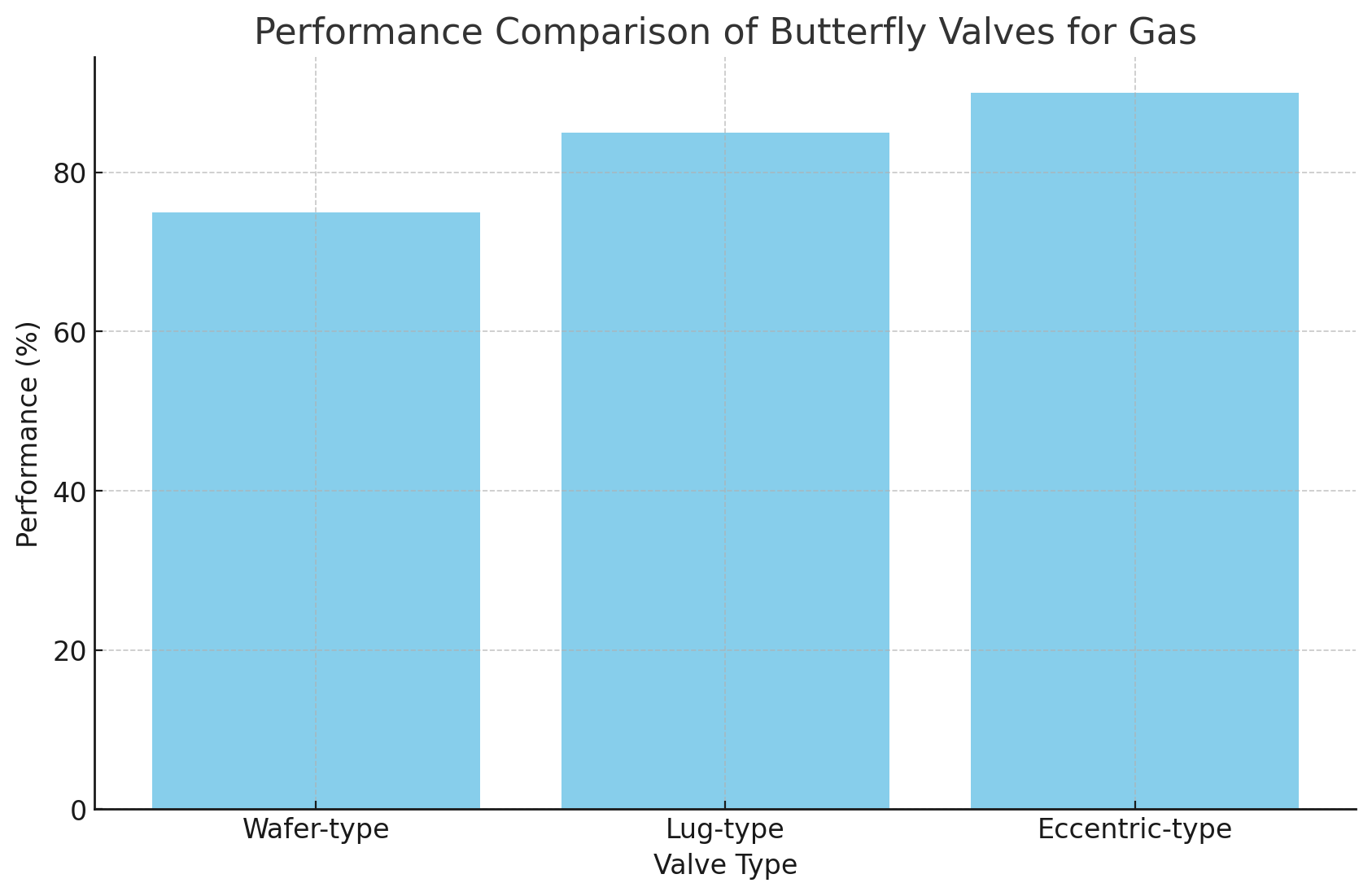

In verschiedenen Gasanwendungen werden unterschiedliche Arten von Absperrklappen eingesetzt. Aufgrund ihrer Kompaktheit und Kosteneffizienz sind Absperrklappen in Zwischenflanschausführung beispielsweise häufig in kleinen bis mittelgroßen Gassystemen für Privathaushalte zu finden. Andererseits sind Absperrklappen in Laschenbauweise ideal für industrielle Anwendungen, bei denen Wartungsarbeiten durchgeführt werden müssen, ohne den Systemfluss zu unterbrechen.
Einer der entscheidenden Faktoren bei der Verwendung von Absperrklappen für Gas ist der Dichtungsmechanismus. Absperrklappen verwenden Gummi- oder Metalldichtungen, die verhindern, dass Gas austritt, wenn das Ventil geschlossen ist. Gummidichtungen wie EPDM (Ethylen-Propylen-Dien-Monomer) werden häufig für Niederdrucksysteme verwendet, während Metalldichtungen für höhere Druck- und Temperaturbedingungen bevorzugt werden. Das richtige Dichtungsmaterial gewährleistet die Sicherheit und Effizienz der Gasflussregulierung.
Absperrklappen sind im Allgemeinen günstiger als andere Arten von Ventilen, wie zum Beispiel Kugel- oder Schieberventile. Ihr einfacher Aufbau und weniger bewegliche Teile tragen zu geringeren Herstellungs- und Installationskosten bei. Dieser Kostenvorteil ist besonders wichtig in großen Gasverteilungssystemen, wo Budgetbeschränkungen oft eine wichtige Rolle bei der Ventilauswahl spielen.
Das kompakte Design von Absperrklappen macht sie zur idealen Wahl für Gassysteme, insbesondere wenn der Platz begrenzt ist. Ihre geringe Stellfläche ermöglicht die Installation in engen Räumen, was häufig in Industrieanlagen, unterirdischen Gasleitungen und Wohngebieten erforderlich ist. Darüber hinaus ermöglicht ihre leichte Bauweise eine schnellere und einfachere Handhabung und Installation.
Absperrklappen sind für ihren schnellen Betrieb bekannt. Das Design mit Vierteldrehung ermöglicht ein schnelles Öffnen und Schließen, was in Notsituationen von entscheidender Bedeutung ist. Für Gassysteme, bei denen eine schnelle Absperrung oder Durchflussregulierung unerlässlich ist, bieten Absperrklappen einen erheblichen Vorteil. Insbesondere elektrische Absperrklappen ermöglichen eine präzise Steuerung und können automatisiert werden, um in kritischen Situationen schnell reagieren zu können.
Aufgrund ihrer einfachen Konstruktion und weniger beweglichen Teile erfordern Absperrklappen weniger Wartung als komplexere Ventiltypen. Sie verfügen über weniger Teile, die mit der Zeit verschleißen können, was dazu beiträgt, Ausfallzeiten und Wartungskosten zu reduzieren. Regelmäßige Kontrollen wie die Inspektion von Dichtungen und das Schmieren des Ventilschafts reichen in der Regel aus, um die reibungslose Funktion von Absperrklappen zu gewährleisten.
Obwohl Absperrklappen vielseitig einsetzbar sind, sind sie nicht für alle Gasanwendungen geeignet. Sie funktionieren gut in Systemen mit niedrigem bis mittlerem Druck, ihre Fähigkeit, hohen Drücken standzuhalten, ist jedoch begrenzt. Hochdruck-Gassysteme, wie sie beispielsweise in Industrieanlagen oder auf Offshore-Plattformen verwendet werden, erfordern möglicherweise robustere Ventiltypen wie Kugel- oder Absperrschieber. Darüber hinaus eignen sich Absperrklappen besser für gemäßigte Temperaturen, da extreme Temperaturen die Leistung ihrer Dichtungen und Materialien beeinträchtigen können.
Die Auswahl des richtigen Materials für Absperrklappen ist von entscheidender Bedeutung, um die Kompatibilität mit der zu steuernden Gasart sicherzustellen. Für Erdgas und andere nicht korrosive Gase können Materialien wie Gusseisen oder Aluminium verwendet werden. Bei aggressiven oder korrosiven Gasen, wie sie beispielsweise in Chemieanlagen vorkommen, können jedoch Materialien aus Edelstahl oder PTFE (Polytetrafluorethylen) erforderlich sein, um der rauen Umgebung standzuhalten und Korrosion zu verhindern.
Bei der Verwendung von Absperrklappen in Gassystemen ist die Einhaltung der Sicherheitsstandards der Branche von entscheidender Bedeutung. Viele Gasanwendungen erfordern, dass Ventile bestimmte Vorschriften erfüllen, z. B. ANSI (American National Standards Institute), API (American Petroleum Institute) und ATEX (Atmosphere Explosible). Diese Zertifizierungen stellen sicher, dass die Absperrklappe den Drücken, Temperaturen und potenziellen Gefahren des Gastransports sicher standhält.
Besonderheit | Absperrklappe | Kugelhahn | GATENVENTIL |
Installationskosten | Niedrig | Mäßig | Hoch |
Druckbewertung | Medium | Hoch | Hoch |
Präzision der Flusskontrolle | Mäßig | Hoch | Niedrig |
Wartungshäufigkeit | Niedrig | Mäßig | Hoch |
Raumeffizienz | Hoch | Niedrig | Niedrig |

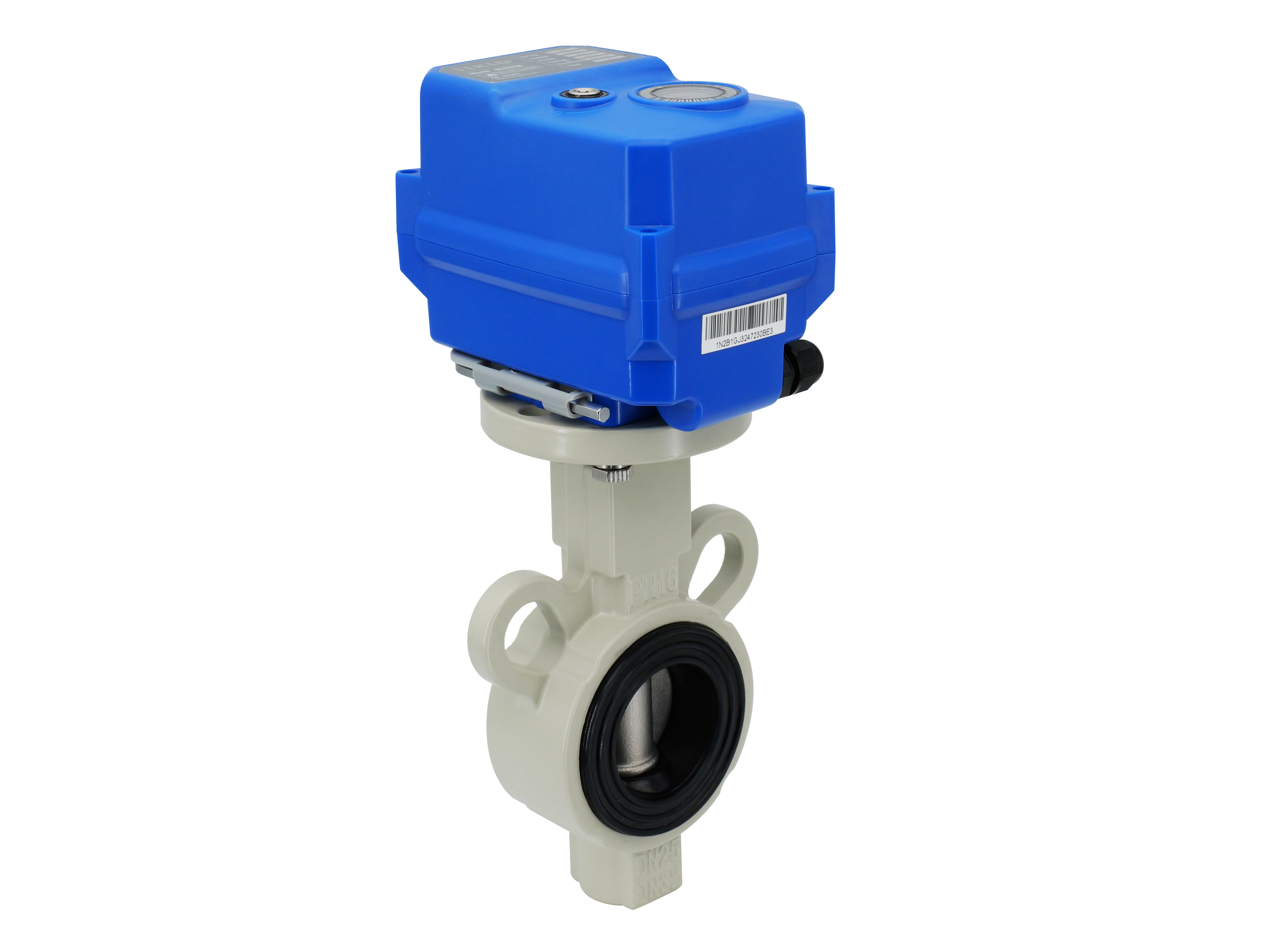

Eine elektrische Absperrklappe ist eine Absperrklappe, die mit einem elektrischen Stellantrieb ausgestattet ist. Dieser Aktuator ermöglicht eine präzise Steuerung des Öffnens und Schließens des Ventils und eignet sich daher ideal für Gassysteme, die eine automatisierte oder ferngesteuerte Steuerung erfordern. Elektrische Stellantriebe ermöglichen eine bessere Integration in Steuerungssysteme und bieten eine effizientere und zuverlässigere Lösung für die Regulierung des Gasdurchflusses.
Elektrische Absperrklappen bieten mehrere Vorteile für Gassysteme, darunter verbesserte Automatisierung, erhöhte Präzision und Fernbedienung. Sie ermöglichen es dem Bediener, den Gasfluss aus der Ferne zu überwachen und zu steuern, was besonders in industriellen Umgebungen nützlich ist, in denen ständige Anpassungen erforderlich sind. Der elektrische Stellantrieb sorgt für eine genauere Durchflussregulierung, was für Systeme, bei denen die Aufrechterhaltung eines konstanten Gasflusses von entscheidender Bedeutung ist, von entscheidender Bedeutung ist.
Elektrische Absperrklappen werden häufig in Industrieanlagen, Gastransportsystemen und großen Gasverteilungsnetzen für Privathaushalte eingesetzt. Sie eignen sich ideal für Anwendungen, bei denen schnelle Reaktionszeiten und hohe Präzision erforderlich sind, beispielsweise in Erdgassystemen und chemischen Verarbeitungsanlagen.
Vorteil | Beschreibung | Auswirkungen auf Gassysteme |
Verbesserte Automatisierung | Elektrische Antriebe ermöglichen eine Fernbedienung. | Reduziert manuelle Eingriffe und steigert die Effizienz. |
Präzise Durchflusskontrolle | Fein abgestimmte Einstellmöglichkeiten. | Ideal für Systeme, die eine genaue Durchflussregulierung erfordern. |
Fernüberwachung | Integration mit SCADA-Systemen für Echtzeit-Feedback. | Verbessert die Betriebssicherheit und Reaktionsfähigkeit. |
Energieeffizienz | Geringerer Energieverbrauch im Vergleich zu anderen Aktoren. | Reduziert die Gesamtbetriebskosten. |
In privaten und gewerblichen Gassystemen werden Absperrklappen vom Zwischenflanschtyp häufig verwendet, um den Erdgasfluss zu Haushalten und Unternehmen zu steuern. Diese Ventile sind einfach zu installieren, kostengünstig und bieten eine dichte Abdichtung, sodass das Gas sicher verteilt wird. In einigen Fällen können sie auch dazu verwendet werden, Abschnitte einer Gasleitung für Wartungs- oder Reparaturzwecke zu isolieren, ohne das gesamte System zu unterbrechen.
In industriellen Gassystemen, wie sie beispielsweise in Produktionsanlagen oder Kraftwerken zu finden sind, werden häufiger Absperrklappen in Laschenbauweise und mit exzentrischer Absperrung eingesetzt. Diese Ventile halten höheren Drücken stand und sind auf Langlebigkeit und einfache Wartung ausgelegt. Die Möglichkeit, Teile auszutauschen, ohne das gesamte System herunterzufahren, ist ein erheblicher Vorteil in Branchen, in denen ein kontinuierlicher Betrieb von entscheidender Bedeutung ist.
Absperrklappen werden auch in spezielleren Gasanwendungen eingesetzt, beispielsweise in Anlagen für Flüssigerdgas (LNG). Diese Anlagen erfordern Ventile, die extremen Temperaturen und Drücken standhalten. Hochleistungs-Absperrklappen mit Metalldichtungen und speziellen Materialien werden verwendet, um den Fluss von LNG zu regulieren und Lecks in diesen anspruchsvollen Umgebungen zu verhindern.
Bei der Auswahl einer Absperrklappe für ein Gassystem müssen unbedingt Faktoren wie die Art des Gases, der Systemdruck und die Temperatur berücksichtigt werden. Das Ventil sollte entsprechend den spezifischen Anforderungen der Anwendung ausgewählt werden, um einen zuverlässigen und sicheren Betrieb zu gewährleisten. Es ist auch wichtig, die Größe des Rohrs und die Durchflussrate zu bewerten, da diese Faktoren Einfluss darauf haben, welcher Ventiltyp am besten funktioniert.
Die Materialauswahl spielt eine entscheidende Rolle für die Langlebigkeit und Leistung von Absperrklappen in Gassystemen. Für Erdgas können Materialien wie Gusseisen oder Aluminium ausreichend sein, für aggressivere Gase werden jedoch Ventile mit Edelstahl- oder PTFE-Auskleidung empfohlen. Die Wahl des Materials beeinflusst die Haltbarkeit und Korrosionsbeständigkeit des Ventils und sorgt so für eine längere Lebensdauer.
Der für die Absperrklappe gewählte Antriebstyp hängt vom erforderlichen Automatisierungsgrad ab. Manuelle Stellantriebe eignen sich für einfache Systeme mit weniger häufigen Anpassungen, während pneumatische Stellantriebe ideal für schnelle Abschaltungen sind. Für eine präzisere Steuerung sind elektrische Absperrklappen die beste Wahl, da sie eine Fernsteuerung und Integration in automatisierte Systeme ermöglichen.
Absperrklappen sind eine zuverlässige und kostengünstige Wahl für Gassysteme und bieten schnellen Betrieb, geringen Wartungsaufwand und ein kompaktes Design. Obwohl sie sich ideal für Systeme mit niedrigem bis mittlerem Druck eignen, ist die Auswahl des richtigen Typs, Materials und Aktuators von entscheidender Bedeutung. Elektrische Absperrklappen verbessern die Kontrolle und Präzision und eignen sich daher perfekt für moderne Gassysteme. Bei ordnungsgemäßer Wartung gewährleisten Absperrklappen einen sicheren und effizienten Gastransport. KLD bietet hochwertige Absperrklappen, die diese Anforderungen erfüllen und eine zuverlässige Systemleistung gewährleisten.
A: Ja, Absperrklappen werden häufig in Gassystemen verwendet, insbesondere für Anwendungen mit niedrigem bis mittlerem Druck. Aufgrund ihrer kompakten Bauweise und schnellen Bedienung eignen sie sich ideal für die Steuerung des Gasflusses.
A: Eine elektrische Absperrklappe verwendet einen elektrischen Aktuator zur präzisen Durchflussregelung. Es bietet eine verbesserte Automatisierung und eignet sich ideal für den Fernbetrieb in Gassystemen und bietet eine effiziente und zuverlässige Leistung.
A: Elektrische Absperrklappen bieten eine bessere Kontrolle, Präzision und die Möglichkeit zur Integration in automatisierte Systeme, wodurch sie perfekt für moderne Gasleitungen geeignet sind, die eine Fernbedienung erfordern.
A: Absperrklappen sind für Gassysteme mit niedrigem bis mittlerem Druck geeignet. Stellen Sie bei Hochdruckanwendungen sicher, dass Sie ein Ventil mit einer höheren Druckstufe wählen oder ziehen Sie andere Ventiltypen wie Kugelhähne in Betracht.
A: Überprüfen Sie die Dichtungen regelmäßig auf Verschleiß, schmieren Sie bewegliche Teile und stellen Sie sicher, dass das Ventil richtig ausgerichtet ist. Überprüfen Sie bei elektrischen Absperrklappen auch die Funktionalität des Stellantriebs, um einen reibungslosen Betrieb sicherzustellen.
