Absperrklappen spielen in Flüssigkeitskontrollsystemen eine Schlüsselrolle. Ihr einfaches, aber effizientes Design macht sie ideal für verschiedene Branchen. Sie helfen dabei, den Flüssigkeitsfluss, von Wasser bis hin zu Chemikalien, bei minimalem Platz- und Kostenaufwand zu regulieren oder zu isolieren.
In diesem Artikel untersuchen wir den Zweck von Absperrklappen und konzentrieren uns dabei insbesondere auf ihre Funktionsweise, ihre Vorteile und die Branchen, die auf sie angewiesen sind. Außerdem erfahren Sie, wie elektrische Absperrklappen die Automatisierung und Effizienz steigern.
Absperrklappen sind einfach aufgebaut, regulieren aber effektiv den Flüssigkeitsfluss. Das Herzstück einer Absperrklappe ist eine rotierende Scheibe, die in der Mitte des Ventilkörpers positioniert ist. Wenn das Ventil betätigt wird, dreht sich die Scheibe um 90 Grad, um das Ventil entweder vollständig zu öffnen oder vollständig zu schließen. Diese Rotationsbewegung steuert den Flüssigkeitsfluss, wobei die Scheibe entweder senkrecht oder parallel zum Strömungsweg des Rohrs verläuft.
Bei der Absperrklappe wird die Scheibe im Inneren des Ventilkörpers entweder teilweise oder vollständig gedreht, um die Durchflussrate zu steuern. Der Winkel der Scheibe wirkt sich direkt auf das Flüssigkeitsvolumen aus, das hindurchfließen kann. In der geschlossenen Position blockiert die Scheibe den Durchfluss vollständig, während sie in der geöffneten Position den maximalen Durchfluss ermöglicht. Die Einfachheit des Ventils ermöglicht einen schnellen und effizienten Betrieb.
Die zentrische Absperrklappe verfügt über eine Scheibe und einen Schaft, die zentral im Ventilkörper positioniert sind. Dieses unkomplizierte Design ist ideal für Niederdruckanwendungen, bei denen Präzision und dichtes Absperren nicht im Vordergrund stehen. Es wird häufig in weniger anspruchsvollen Systemen eingesetzt, bei denen Platz und Kosteneffizienz im Vordergrund stehen.
Bei der exzentrischen Absperrklappe ist der Schaft leicht von der Mitte versetzt, was für eine bessere Abdichtung im Betrieb sorgt. Durch dieses versetzte Design hält das Ventil höheren Drücken stand und minimiert den Verschleiß der Dichtflächen. Exzentrische Absperrklappen eignen sich ideal für Anwendungen mit mittlerem bis hohem Druck und gewährleisten eine zuverlässige Leistung in Umgebungen, in denen die Dichtigkeit von entscheidender Bedeutung ist.
Die doppelexzentrische Absperrklappe weist in ihrem Design zwei Versätze auf – einen am Schaft und einen an der Scheibe. Diese Konfiguration trägt dazu bei, den Verschleiß zu reduzieren und sorgt für eine haltbarere und zuverlässigere Dichtung. Es eignet sich besonders gut für Hochdrucksysteme und Umgebungen, in denen eine dichte Abdichtung unerlässlich ist, beispielsweise bei der Wasseraufbereitung oder in industriellen Prozessen.
Die dreifach exzentrische Absperrklappe ist der fortschrittlichste Typ und verfügt über drei Versätze, um einen minimalen Kontakt zwischen Scheibe und Sitz zu gewährleisten. Dieses Design bietet selbst bei extremen Temperaturen und Drücken die dichteste Abdichtung. Es wird häufig in kritischen Anwendungen wie der chemischen Verarbeitung und Dampfsystemen eingesetzt, bei denen Präzision und Leistung von größter Bedeutung sind. Das dreifach exzentrische Design reduziert Leckagen und verlängert die Lebensdauer des Ventils unter anspruchsvollen Bedingungen.
Ventiltyp | Designmerkmale | Idealer Anwendungsfall |
Zentrische Absperrklappe | Zentrale Positionierung von Scheibe und Schaft | Niederdruckanwendungen, kostengünstige Lösungen |
Exzentrische Absperrklappe | Schaft zur besseren Abdichtung von der Mitte versetzt | Systeme mit mittlerem bis hohem Druck |
Doppelte exzentrische Absperrklappe | Zwei Kröpfungen zur Verschleißreduzierung | Hochdruckanwendungen, dichte Abdichtung erforderlich |
Dreifach exzentrische Absperrklappe | Drei Versätze für minimalen Kontakt zwischen Scheibe und Sitz | Kritische Anwendungen (Chemie, Dampf, Hochdruck) |
Absperrklappen werden hauptsächlich dazu verwendet, den Fluss von Flüssigkeiten zu isolieren oder zu stoppen. Mit ihrer schnellen Vierteldrehung können sie den Durchfluss schnell unterbrechen oder öffnen, was sie ideal für Anwendungen macht, bei denen eine sofortige Steuerung des Durchflusses erforderlich ist, wie z. B. Notabschaltungen.
Neben der Absperrung des Durchflusses können Absperrklappen ihn auch regulieren. Durch die Einstellung des Scheibenwinkels steuern Absperrklappen, wie viel Flüssigkeit durchströmt. Dies macht sie ideal für Situationen, in denen eine präzise Durchflusskontrolle erforderlich ist, insbesondere in Rohren mit großem Durchmesser in Systemen wie der Wasserverteilung oder der chemischen Verarbeitung.
Absperrklappen sind für ihre kompakte Bauweise bekannt, die im Vergleich zu anderen Ventiltypen, wie Kugel- oder Schieberventilen, weniger Platz benötigt. Dies macht sie zur bevorzugten Wahl in engen Räumen oder Systemen, in denen Gewicht und Größe entscheidende Faktoren sind. Ihr kleines Profil führt auch zu Kosteneinsparungen, da für die Herstellung weniger Material benötigt wird.
Absperrklappen sind dank ihres unkomplizierten Designs und der geringeren Anzahl an Komponenten für ihre Erschwinglichkeit bekannt. Dies macht sie insbesondere in großen Anlagen zu einer wirtschaftlichen Option im Vergleich zu anderen Ventiltypen. Ihre niedrigen Herstellungs- und Materialkosten sowie die verkürzte Installationszeit tragen dazu bei, die Gesamtkosten von Flüssigkeitskontrollsystemen zu minimieren, was sie zu einer beliebten Wahl für preisbewusste Projekte macht.
Das Vierteldrehungsdesign von Absperrklappen ermöglicht eine schnelle Betätigung, sodass sich das Ventil mit einer einfachen 90-Grad-Drehung öffnen oder schließen lässt. Diese schnelle Reaktion macht Absperrklappen ideal für Systeme, die ein schnelles Absperren oder häufige Anpassungen erfordern. Ihr schneller Betrieb trägt dazu bei, Ausfallzeiten und Betriebsverzögerungen zu reduzieren, die Gesamteffizienz des Systems zu verbessern und eine reibungslose, kontinuierliche Leistung sicherzustellen.
Eines der herausragenden Merkmale von Absperrklappen ist ihre kompakte und leichte Bauweise. Diese Ventile nehmen im Vergleich zu anderen Ventiltypen, wie Kugel- oder Schieberventilen, weniger Platz ein. Dieser platzsparende Vorteil ist besonders bei Installationen mit begrenztem Platzangebot von Vorteil, beispielsweise in engen Maschinenräumen oder großen Rohrleitungssystemen. Der geringe Platzbedarf erleichtert die Installation und reduziert die Komplexität des Systems.
Absperrklappen sind aufgrund ihrer einfachen Konstruktion und weniger beweglichen Teile relativ wartungsarm. Im Gegensatz zu komplexeren Ventiltypen unterliegen Absperrklappen einem geringeren Verschleiß, was zu weniger Reparaturen und geringeren Wartungskosten führt. Das Design führt außerdem zu weniger Ausfällen, verlängert die Lebensdauer des Ventils und verbessert die langfristige Zuverlässigkeit des Systems. Regelmäßige Wartung, wie z. B. die Überprüfung der Dichtungen und das Schmieren der Komponenten, reicht in der Regel aus, damit sie effizient funktionieren.
Absperrklappen werden häufig in Wasseraufbereitungsanlagen eingesetzt, wo sie den Wasserfluss durch Filter- und Verteilungssysteme regulieren und isolieren. Sie sorgen für einen gleichmäßigen Wasserfluss und sind entscheidend für die Aufrechterhaltung der Systemleistung.
In Heizungs-, Lüftungs- und Klimaanlagen (HLK) werden Absperrklappen zur Steuerung des Luftstroms in großen Kanälen eingesetzt. Aufgrund ihrer kompakten Größe und schnellen Bedienung eignen sie sich ideal für die effiziente Steuerung des Luftstroms und die Sicherstellung einer gleichmäßigen Temperaturregulierung.
Absperrklappen spielen in der Öl- und Gasindustrie eine Schlüsselrolle, indem sie den Flüssigkeitsfluss in Pipelines regulieren. Sie werden sowohl in vor- als auch nachgeschalteten Anwendungen eingesetzt, bei denen eine zuverlässige Absperrung und Durchflussregelung unerlässlich sind.
In der chemischen Verarbeitung werden Absperrklappen zur Steuerung des Durchflusses von Chemikalien und anderen aggressiven Medien eingesetzt. Die Vielfalt der verfügbaren Materialien, darunter Edelstahl und PTFE, ermöglicht den effektiven Umgang mit korrosiven und abrasiven Substanzen.

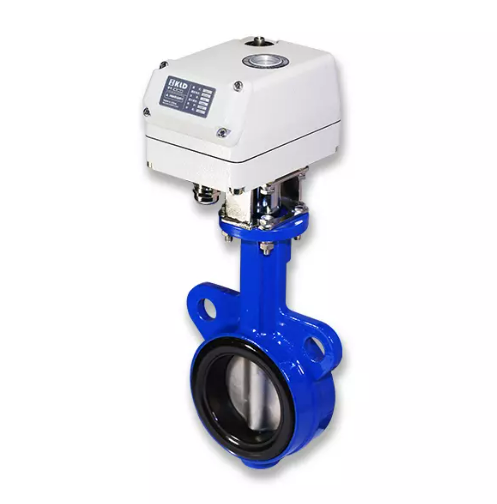

Eine elektrische Absperrklappe ist im Wesentlichen eine Absperrklappe mit einem elektrischen Stellantrieb, der einen automatisierten Betrieb ermöglicht. Anstelle einer manuellen Betätigung kann das Ventil über elektrische Signale ferngesteuert werden, was es ideal für Anwendungen macht, die Automatisierung und präzise Durchflussregelung erfordern.
Elektrische Absperrklappen werden häufig in Systemen eingesetzt, in denen eine Fernbedienung und eine präzise Steuerung erforderlich sind. Sie sind häufig in Branchen wie der Pharmaindustrie, der Lebensmittelverarbeitung und dem Umgang mit Chemikalien anzutreffen, in denen eine gleichbleibende und zuverlässige Leistung von entscheidender Bedeutung ist.
Elektrische Absperrklappen sind besonders nützlich bei Anwendungen, bei denen eine Automatisierung erforderlich ist, beispielsweise in HVAC-Systemen oder Wasseraufbereitungsanlagen. Ihre Fähigkeit, in automatisierte Steuerungssysteme integriert zu werden, ermöglicht einen präzisen und effizienten Betrieb, ohne dass manuelle Eingriffe erforderlich sind.
Bei der Auswahl einer Absperrklappe ist es entscheidend, die spezifischen Anforderungen der Anwendung zu bewerten. Zu den Schlüsselfaktoren gehören die Druckanforderungen des Systems, die Art der Flüssigkeit und Platzbeschränkungen. Für Hochdrucksysteme werden exzentrische oder doppelexzentrische Absperrklappen aufgrund ihrer verbesserten Abdichtung und Haltbarkeit bevorzugt. Im Gegensatz dazu sind zentrische Absperrklappen ideal für Anwendungen mit niedrigerem Druck und bieten eine kostengünstigere und effizientere Lösung.
Die Materialwahl spielt eine wesentliche Rolle für die Leistung und Langlebigkeit des Ventils. Für Umgebungen mit korrosiven Flüssigkeiten werden aufgrund ihrer Korrosions- und Verschleißbeständigkeit Absperrklappen aus Edelstahl oder PTFE-Auskleidung empfohlen. Für weniger anspruchsvolle Anwendungen kann Gusseisen eine wirtschaftliche Option sein. Durch die Materialauswahl wird sichergestellt, dass das Ventil den Bedingungen standhält und seine Lebensdauer verlängert wird.
Material | Am besten geeignet für | Vorteile |
Edelstahl | Korrosive Umgebungen, Flüssigkeiten mit hoher Temperatur | Korrosionsbeständig, hohe Haltbarkeit |
Ptfe | Chemikalien, stark korrosive Medien | Ausgezeichnete chemische Beständigkeit, nicht reaktiv |
Gusseisen | Standard-Industrieanwendungen, Niederdruck | Kostengünstig, gut für nicht korrosive Medien |
Die Auswahl des richtigen Aktuators hängt vom Grad der Automatisierung und Steuerung ab, der für das System erforderlich ist. Manuelle Antriebe eignen sich für Basisanwendungen mit geringem Automatisierungsbedarf. Pneumatische Antriebe sind ideal für Hochgeschwindigkeitsvorgänge, während elektrische Absperrklappen die größte Vielseitigkeit bieten. Elektrische Stellantriebe ermöglichen eine präzise Steuerung, Fernbedienung und Integration in automatisierte Systeme und eignen sich daher ideal für Anwendungen, die eine hohe Effizienz und Automatisierung erfordern.
Faktor | Rücksichtnahme | Empfohlener Ventiltyp |
Druck | Hoch- oder Niederdrucksysteme | Exzentrisch, doppelt exzentrisch oder zentrisch für Niederdruck |
Flüssigkeitstyp | Korrosive, chemische oder abrasive Flüssigkeiten | Edelstahl, PTFE, Gusseisen |
Platzbeschränkungen | Einschränkungen des Installationsraums | Zentrische Absperrklappe für kompakte Bauformen |
Automatisierungsanforderungen | Bedarf an Fernbedienung und präziser Steuerung | Elektrische Absperrklappe zur Automatisierung und Fernsteuerung |
Absperrklappen sind aufgrund ihrer kompakten Bauweise, Kosteneffizienz und schnellen Betätigung unverzichtbar für die Flüssigkeitssteuerung. Sie werden häufig in der Wasseraufbereitung, HVAC, Öl und Gas sowie in der chemischen Verarbeitung eingesetzt. Elektrische Absperrklappen mit Automatisierungsfunktionen bieten erweiterte Funktionalität für die Fernsteuerung und präzise Durchflussregulierung. Durch das Verständnis ihrer Typen, Vorteile und Anwendungen können Branchen Fluidsysteme für mehr Effizienz und Kosteneinsparungen optimieren.
Berücksichtigen Sie bei der Auswahl einer Absperrklappe die spezifischen Anforderungen Ihrer Anwendung. KLD bietet hochwertige Ventile, die eine optimale Systemleistung gewährleisten.
A: Eine Absperrklappe wird verwendet, um den Flüssigkeitsfluss in Rohren zu regulieren oder zu isolieren. Es eignet sich besonders für Rohre mit großem Durchmesser und ist aufgrund seines einfachen Aufbaus kostengünstig.
A: Eine elektrische Absperrklappe verwendet einen elektrischen Aktuator zur Steuerung der Ventilbewegung und bietet eine präzise Durchflussregulierung und Fernbedienung zur Automatisierung.
A: Elektrische Absperrklappen bieten eine bessere Steuerung, Automatisierung und Fernbedienung und sind daher ideal für Systeme, die Präzision und Effizienz erfordern.
A: Elektrische Absperrklappen bieten eine präzise Durchflussregelung, Energieeffizienz und Fernbedienung und eignen sich daher für Branchen wie die Pharma- und Lebensmittelverarbeitung.
A: Ja, Absperrklappen können je nach Antriebstyp, einschließlich elektrischer Absperrklappen, sowohl für die Ein/Aus-Steuerung als auch für die Modulation des Durchflusses verwendet werden.
