Elektrische Ventile verändern die Art und Weise, wie Industrien die Flüssigkeitssteuerung verwalten. Haben Sie sich jemals gefragt, wie sie funktionieren? Wie funktioniert konkret eine elektrische Absperrklappe?
In diesem Artikel untersuchen wir die Rolle elektrischer Ventile in Flüssigkeitssystemen und konzentrieren uns dabei auf die elektrische Absperrklappe. Sie erfahren, wie diese Ventile funktionieren, welche Komponenten sie haben und welche Hauptvorteile sie in verschiedenen Branchen bieten.
Elektrische Ventile bestehen aus mehreren Schlüsselkomponenten, die zusammenarbeiten, um den Flüssigkeitsfluss zu regulieren. Das Verständnis dieser Komponenten ist wichtig, um zu verstehen, wie das Ventil funktioniert und wie Fehler behoben oder die Leistung optimiert werden können.
Der elektrische Antrieb ist das Herzstück eines elektrischen Ventils. Es wandelt elektrische Energie in mechanische Bewegung um und steuert so die Position des Ventils. Die Hauptfunktion des Stellantriebs besteht darin, das Ventil basierend auf elektrischen Signalen zu öffnen oder zu schließen.
Der Aktuator verwendet normalerweise einen Motor, der Wechselstrom (Wechselstrom) oder Gleichstrom (Gleichstrom) sein kann, um eine mechanische Komponente zu drehen oder zu bewegen, die das Öffnen und Schließen des Ventils steuert. In einigen Fällen kann der Aktuator auch die Position des Ventils anpassen, um den Durchfluss zu modulieren, was mehr Kontrolle bietet als einfache Ein/Aus-Ventile.
● AC-Aktuatoren: Werden häufig in industriellen Anwendungen verwendet und bieten eine konstante Leistung bei hoher Ausgangsleistung.
● Gleichstromaktoren: Werden für eine präzisere Steuerung verwendet und verbrauchen normalerweise weniger Strom.
● Modulierende Aktuatoren: Diese Aktuatoren ermöglichen eine präzise Steuerung der Ventilposition und regulieren Durchflussraten und Drücke.
● Ein/Aus-Stellantriebe: Diese Stellantriebe öffnen oder schließen das Ventil einfach ohne Zwischenpositionssteuerung.
● Explosionsgeschützte Aktuatoren: Entwickelt für gefährliche Umgebungen, in denen elektrische Geräte vor Explosionen geschützt werden müssen.
Der Ventilkörper ist die Strukturkomponente, die die Innenteile des Ventils aufnimmt und es mit der Rohrleitung verbindet. Abhängig von den Anforderungen der Anwendung besteht es typischerweise aus Materialien wie Edelstahl, Messing oder Gusseisen. Der Ventilkörper stellt den notwendigen Strömungsweg für die Flüssigkeit oder das Gas bereit und ermöglicht den Durchgang, wenn das Ventil geöffnet ist, und blockiert ihn, wenn das Ventil geschlossen ist.
Elektrische Ventile nutzen elektronische Steuersignale, um die Position des Ventils zu bestimmen. Diese Signale können von Sensoren, Steuerungen oder automatisierten Systemen stammen. Das Steuerungssystem kann einfach (wie ein einfacher Ein-/Ausschalter) oder komplex (wie ein SPS-basiertes System, das die Ventilposition in Echtzeit basierend auf den Prozessbedingungen moduliert) sein.
Komponente | Funktion |
Elektrischer Aktuator | Steuert die Position des Ventils durch Umwandlung elektrischer Energie in mechanische Bewegung. |
Ventilkörper | Enthält interne Komponenten und verbindet das Ventil mit der Rohrleitung. |
Kontrollmechanismus | Empfängt elektronische Signale zur Betätigung des Ventils entsprechend den Systemanforderungen. |
Feedback-Mechanismus | Bietet Positionsrückmeldung für präzise Steuerung und Automatisierung. |
Elektrische Ventile werden durch elektrische Energie angetrieben, die den Aktuator dazu veranlasst, das Ventil zu bewegen. Der Betrieb eines elektrischen Ventils beinhaltet die Umwandlung elektrischer Energie in mechanische Energie, was eine präzise Steuerung der Ventilposition ermöglicht.
Elektrische Ventile funktionieren, indem sie elektrische Signale verwenden, um den Aktuator zu aktivieren, der wiederum das Ventil bewegt. Durch diese Bewegung könnte das Ventil entweder geöffnet oder geschlossen oder in eine bestimmte Position gebracht werden. Der Motor des Stellantriebs wird durch Strom angetrieben, der das Zahnrad antreibt, um das Ventil in die gewünschte Position zu drehen.
Bei einer elektrischen Absperrklappe beispielsweise dreht der Aktuator die Ventilscheibe, um den Flüssigkeitsfluss zu steuern. Wenn der Aktuator ein elektrisches Signal empfängt, dreht er den Ventilteller von einer geschlossenen Position (0°) in eine offene Position (90°) oder in eine beliebige Zwischenposition im Falle eines modulierenden Aktuators.
Der Aktuator in einem elektrischen Ventil verwendet einen Motor, um Zahnräder anzutreiben, um das Ventil zu öffnen oder zu schließen. Dieser Prozess ist hocheffizient und lässt sich mit hoher Präzision steuern. Abhängig von der Bauart des Stellantriebs kann das Ventil schnell auf Änderungen im Steuersignal reagieren und eignet sich daher ideal für automatisierte Systeme.
Der elektrische Antrieb ist für die Genauigkeit und Zuverlässigkeit des Ventilbetriebs verantwortlich. Es passt die Position des Ventils an, um den Fluss von Flüssigkeiten oder Gasen zu regulieren und sicherzustellen, dass das System die gewünschten Bedingungen aufrechterhält (z. B. Druck, Temperatur oder Durchflussrate).
Einer der Hauptvorteile elektrischer Ventile ist die Möglichkeit einer präzisen Steuerung. Mithilfe elektronischer Steuersignale können diese Ventile ihre Position genau modulieren und so eine Feinanpassung des Flüssigkeitsflusses ermöglichen. Dies ist besonders wichtig bei Prozessen, bei denen bereits kleine Änderungen im Durchfluss die Qualität oder Effizienz der Produktion beeinträchtigen können.
Elektrische Ventile können in zwei Hauptmodi betrieben werden:
● Modulierende Steuerung: Dieser Ventiltyp ermöglicht eine kontinuierliche Anpassung der Ventilposition und ermöglicht so eine präzise Steuerung der Durchflussraten und Drücke.
● Ein/Aus-Steuerung: Dieser Ventiltyp öffnet oder schließt das Ventil einfach, ohne Zwischenpositionen. Es wird häufig in Anwendungen verwendet, bei denen voller Durchfluss oder kein Durchfluss erforderlich ist.
Steuertyp | Funktion | Anwendungen | Vorteile |
Modulierende Steuerung | Ermöglicht eine kontinuierliche Regulierung des Durchflusses durch Variation der Ventilposition. | Prozesssteuerung, Temperaturregelung | Hochpräzise, effiziente Durchflussregelung |
Ein/Aus-Steuerung | Öffnet oder schließt das Ventil vollständig | Einfache Durchflussregelung, Absperrventile | Einfache Bedienung |

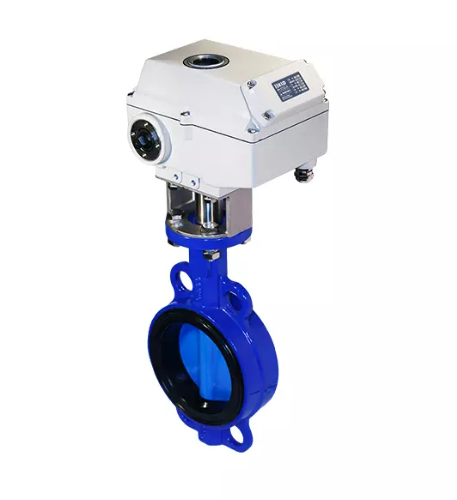

Eine elektrische Absperrklappe ist eine Art elektrisches Ventil, das eine rotierende Scheibe verwendet, um den Flüssigkeits- oder Gasfluss zu steuern. Der Ventilkörper enthält eine Scheibe, die sich dreht, um den Strömungsweg zu öffnen oder zu schließen. Der elektrische Aktuator ist für die Drehung der Scheibe verantwortlich und sorgt so für eine präzise Steuerung des Durchflusses.
Im Gegensatz zu anderen elektrischen Ventilen wie Kugelhähnen oder Absperrschiebern sind elektrische Absperrklappen für Anwendungen konzipiert, bei denen eine hohe Durchflusskapazität erforderlich ist. Sie werden typischerweise zur Regulierung großer Flüssigkeits- oder Gasmengen mit minimalem Druckverlust verwendet. Das kompakte Design der Absperrklappe macht sie ideal für Anwendungen mit begrenztem Platzangebot.
Elektrische Absperrklappen werden in industriellen Anwendungen häufig eingesetzt, da sie große Flüssigkeitsmengen verarbeiten können, energieeffizient sind und sich leicht automatisieren lassen. Sie bieten schnelle Öffnungs- und Schließzeiten, reduzieren den Wartungsaufwand und ermöglichen die Kontrolle von Durchfluss und Druck im System.
Elektrische Absperrklappen funktionieren durch Drehen einer Scheibe im Inneren des Ventilkörpers. Der Aktuator bewegt die Scheibe entweder in eine vollständig geöffnete oder vollständig geschlossene Position oder in eine teilweise geöffnete Position zur Durchflussregulierung. Das Design des Ventils ermöglicht eine präzise Steuerung des Flüssigkeitsflusses und eignet sich daher für eine Vielzahl industrieller Anwendungen.
● Elektrische Absperrklappe vom Zwischenflanschtyp: Dieser Ventiltyp ist kompakt und kostengünstig und eignet sich ideal für Systeme mit begrenztem Platzangebot.
● Elektrische Flanschklappe: Bietet eine starke Verbindung für Rohrleitungen mit großem Durchmesser und wird häufig in Hochdrucksystemen verwendet.
Der mit der Ventilscheibe verbundene Aktuator dreht die Scheibe in einer Kreisbewegung und öffnet oder schließt den Strömungsweg. Diese Drehung wird durch die vom Aktuator empfangenen elektrischen Signale gesteuert und sorgt so für eine präzise und zuverlässige Durchflussregulierung.

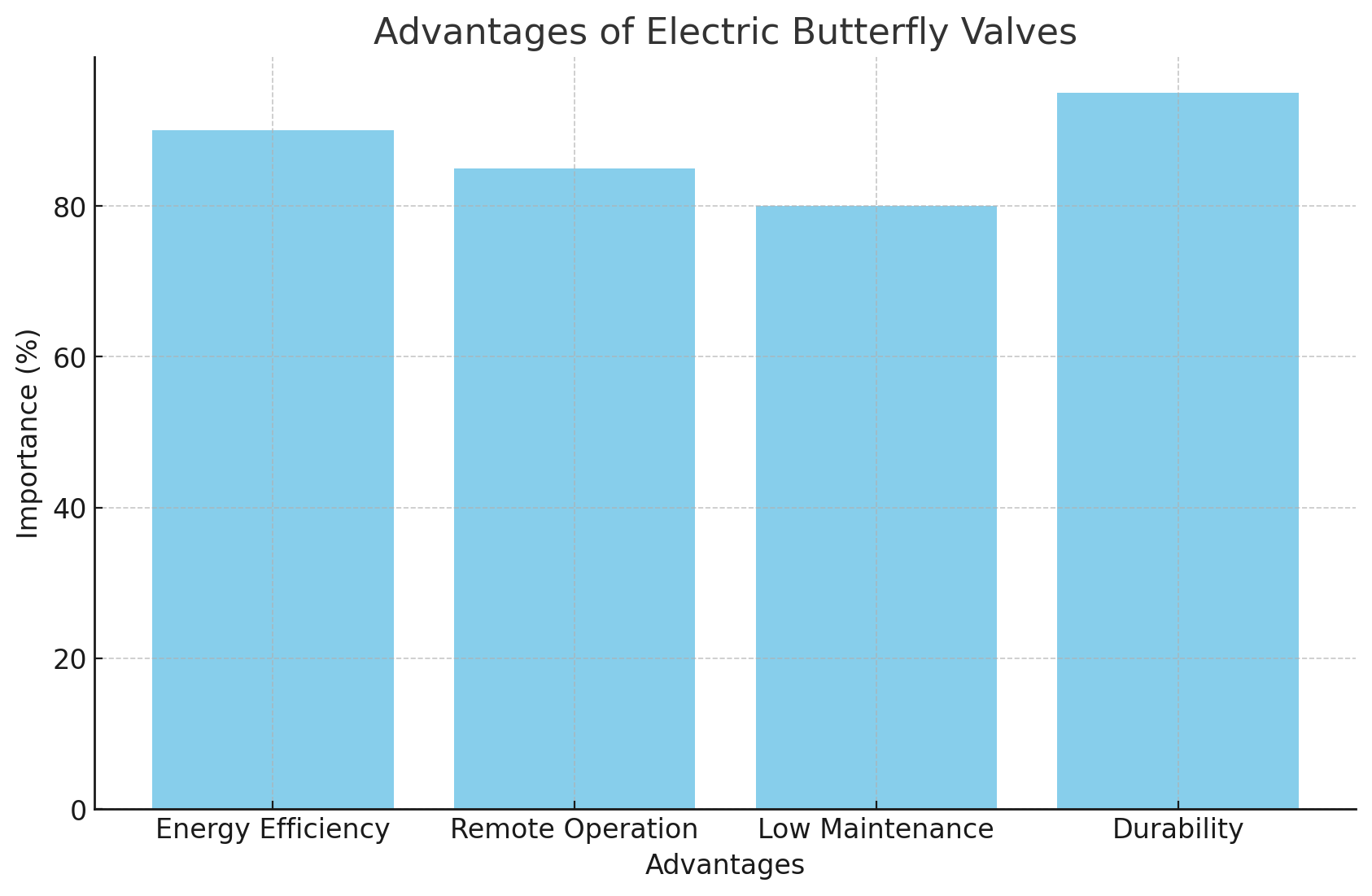

Elektrische Ventile sind äußerst energieeffizient, da sie zur Steuerung der Ventilposition auf elektrische Signale angewiesen sind, sodass keine zusätzlichen Energiequellen wie Druckluft oder Hydraulikflüssigkeiten erforderlich sind. Dies macht sie zu einer umweltfreundlicheren und kostengünstigeren Lösung, insbesondere im Vergleich zu herkömmlichen pneumatischen oder hydraulischen Ventilen, die mehr Energie verbrauchen. Ihr effizientes Design trägt dazu bei, den Gesamtenergieverbrauch und die Betriebskosten zu senken.
Einer der wesentlichen Vorteile elektrischer Ventile ist ihre Fähigkeit, sich nahtlos in automatisierte Systeme zu integrieren und eine Fernbedienung zu ermöglichen. Diese Funktion reduziert den Bedarf an manuellen Eingriffen und erhöht die Systemsicherheit durch die Minimierung menschlicher Fehler. Darüber hinaus ermöglicht die Fernüberwachung und -steuerung den Bedienern, in Echtzeit Anpassungen der Ventileinstellungen vorzunehmen, die Leistung zu optimieren und einen konsistenten Betrieb aller Systeme sicherzustellen, ohne physisch anwesend sein zu müssen.
Elektrische Ventile erfordern im Vergleich zu manuellen oder pneumatischen Ventilen nur einen minimalen Wartungsaufwand. Ihr einfacher Aufbau mit weniger beweglichen Teilen reduziert den Verschleiß und minimiert das Ausfallrisiko. Dies führt zu weniger Ausfallzeiten und geringeren Wartungskosten. Sie sind ideal für Anwendungen, bei denen Zuverlässigkeit von entscheidender Bedeutung ist, und ihr geringer Wartungsaufwand erhöht die Gesamteffizienz des Betriebs.
Elektrische Ventile sind auf Langlebigkeit ausgelegt und bestehen aus langlebigen Materialien und Komponenten, die auch in rauen Industrieumgebungen eine zuverlässige Leistung gewährleisten. Ihre robuste Konstruktion trägt dazu bei, die Häufigkeit des Austauschs zu reduzieren und stellt sicher, dass sie auch im Laufe der Zeit weiterhin effektiv funktionieren. Diese Langlebigkeit macht sie zu einer hervorragenden langfristigen Investition und bietet Unternehmen eine bessere Kapitalrendite, indem sie die Notwendigkeit häufiger Reparaturen oder Austausche verringert.
Elektrische Ventile spielen in Wasseraufbereitungsanlagen eine entscheidende Rolle, indem sie den Wasserfluss durch Filtersysteme regulieren. Sie tragen dazu bei, stabile Durchflussraten und Drücke aufrechtzuerhalten und so einen reibungslosen Ablauf des Behandlungsprozesses zu gewährleisten. Diese Ventile sind unerlässlich, um die Wasserverteilung in den verschiedenen Reinigungsstufen zu steuern, Überläufe zu verhindern und die Effizienz der Aufbereitungsprozesse sicherzustellen.
In der Öl- und Gasindustrie sind elektrische Ventile unverzichtbar, um den Fluss von Flüssigkeiten und Gasen durch Rohrleitungen zu steuern. Sie sind besonders nützlich in Hochdrucksystemen und abgelegenen Standorten, wo Automatisierung und Zuverlässigkeit von entscheidender Bedeutung sind. Elektrische Ventile sorgen für eine sichere und effiziente Durchflussregulierung, reduzieren den Bedarf an manuellen Eingriffen und ermöglichen den Fernbetrieb von Systemen, selbst in gefährlichen Umgebungen.
Elektrische Ventile werden häufig in HVAC-Systemen eingesetzt, um den Fluss von Heiz- und Kühlflüssigkeiten zu steuern. Sie spielen eine Schlüsselrolle bei der Regulierung der Temperatur und des Luftstroms in Gebäuden. Durch die Aufrechterhaltung eines konstanten Durchflusses und Drucks sorgen diese Ventile für optimalen Komfort und Energieeffizienz in privaten, gewerblichen und industriellen Heiz- und Kühlsystemen.
In der Lebensmittel- und Pharmaindustrie werden elektrische Ventile eingesetzt, um den Fluss von Zutaten, Chemikalien und anderen Substanzen präzise zu steuern. Ihre Fähigkeit, einen konstanten Durchfluss und Druck aufrechtzuerhalten, ist für die Gewährleistung der Qualität und Sicherheit der Produkte von entscheidender Bedeutung. Diese Ventile tragen dazu bei, strenge Industriestandards für Hygiene und Genauigkeit zu erfüllen, Kontaminationen zu verhindern und sicherzustellen, dass Produktionsprozesse sowohl effizient als auch zuverlässig sind.
Industrie | Anwendung | Vorteile der Verwendung einer elektrischen Absperrklappe |
Wasserbehandlung | Durchflusskontrolle in Wasserverteilungssystemen | Effizienter Betrieb, reduzierte Arbeitskosten |
HLK -Systeme | Temperatur- und Durchflussregelung beim Heizen und Kühlen | Präzise Modulation, Energieeinsparung |
Öl & Gas | Steuerung des Pipeline-Flusses | Zuverlässig, ferngesteuert, langlebig unter rauen Bedingungen |
Pharmazeutische und Lebensmittelverarbeitung | Steuerung des Flüssigkeitsflusses in der Fertigung | Gewährleistet Sicherheit, hohe Genauigkeit und minimiert Kontaminationen |
Elektrische Ventile, insbesondere elektrische Absperrklappen, spielen in modernen Flüssigkeitskontrollsystemen eine entscheidende Rolle. Ihre Präzision, Energieeffizienz und Fernbedienungsfähigkeit machen sie perfekt für industrielle Anwendungen. Durch das Verständnis der Funktionsweise elektrischer Ventile können Branchen ihre Leistung optimieren und Wartungskosten minimieren. Mit diesen Vorteilen sind die elektrischen Ventile von KLD der Schlüssel zur Verbesserung der Automatisierung und Flüssigkeitskontrolle in verschiedenen Sektoren.
A: Ein elektrisches Ventil ist ein Gerät, das einen elektrischen Aktuator verwendet, um den Fluss von Flüssigkeiten oder Gasen innerhalb eines Systems zu steuern. Es kann ferngesteuert werden und bietet Präzision und Effizienz.
A: Eine elektrische Absperrklappe verwendet einen elektrischen Aktuator, um die Drehung des Ventiltellers zu steuern. Dadurch wird der Flüssigkeitsfluss in einer Rohrleitung hochpräzise reguliert.
A: Elektrische Ventile bieten Energieeffizienz, geringen Wartungsaufwand, Fernbedienung und lange Haltbarkeit, was sie ideal für automatisierte Flüssigkeitskontrollsysteme macht.
A: Elektrische Absperrklappen dienen dazu, größere Durchflussmengen mit einer rotierenden Scheibe zu steuern, während andere elektrische Ventile möglicherweise andere Mechanismen verwenden, wie z. B. Kugelhähne oder Absperrschieber.
A: Ja, elektrische Absperrklappen sind aufgrund ihres niedrigen Drehmomentbetriebs für ihre Energieeffizienz bekannt, was den Gesamtenergieverbrauch in Flüssigkeitskontrollsystemen reduziert.
